Селеновые выпрямители

Normann

By Normann
in Power supply

 Share

Recommended Posts

  • Replies 164
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Михаил SM
Михаил SM

У меня было тоже удивление , БП высокого +950в для ГМ70 , удвоитель напряжения на кенотронах 5R4WGA , в штатном виде -  электролиты до дросселя - последовательно две группы 330мкф и после дросселя -

Normann
Normann

Собрал сегодня пару небольших столбиков для бестрансформаторного БП подмагничивания ~280V/1,2A. Будет функция переключения - кенотрон/селен/ртутный газотрон. C кенотронами и газотронами в этом месте в

Normann
Normann

Юрий, тема вообще-то конкретно про селен. Если у Вас есть, что сказать по теме - отлично! Если нет, то я промолчал-бы )))

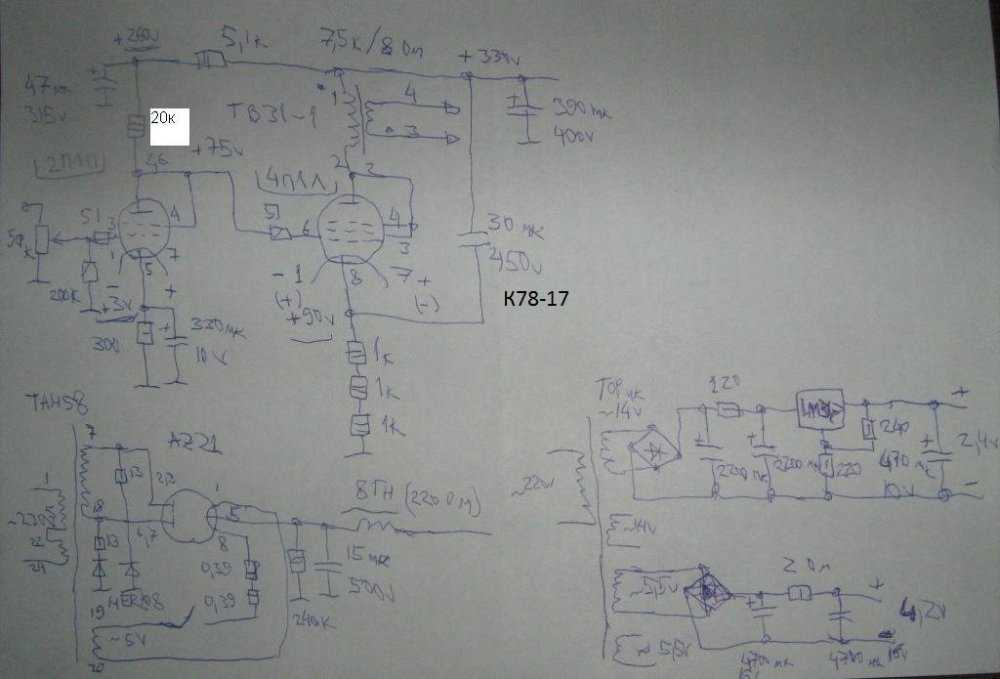

Posted Images

lewis Local

lewis

Posted
Posted



6 часов назад, BAA сказал:

Для непонимающих с первого раза - ток через кенотрон кратно превышает ток нагрузки.
Как падение вычислять будете?

Зачем жути нагонять? Объяснили бы на пальцах, вместо закатывания глаз.

Сейчас искал в поисковике схему Шишидо на 811А и в выпавших ссылках попалась такая "курсовая работа" по расчету УНЧ, в т.ч. и блока питания. Может кому пригодится в качестве "букваря".

По мотивам Нобу Шишидо. Двухтактный усилитель на КТ88.pdf

S.Laptev Mentor

S.Laptev

Posted
Posted
10 часов назад, Алексей сказал:

А почему селен и г фильтр несовместимы? Речь про типовые 250-300в.

Речь шла про 600 вольт.

10 часов назад, Xрюн222 сказал:

Селен, в отличие от кенотрона, легко пробивается. Зато не очень боится пиковых токов.

А на практике происходит ровно наоборот, они сгорают внезапно, но никогда при включении. Работая на работе, Начальник - ...."Серёга, пошли, бери кишки, тухлые яица опять!...." (Кишки - кабели для ремонта блоков, вытащенных из стойки, длинные и тяжёлые).

Xрюн222 Mentor

Xрюн222

Posted
Posted

И, что не так? Написано именно это - селен легко пробивается. С соотв.чудесным запахом, разумеется.

Селены от времени деградируют, если не работают - то от расформовки, а если работают - то от работы. Если выбраны без кратного запаса, особенно.

BAA Master

BAA

Posted
Posted
48 minutes ago, Xрюн222 said:

селен легко пробивается

Вообще прикольная штука - стоит в гараже 50-х годов зарядник, селеновый на 10 А. Жив курилка!
Начитавшись книг стирали с пластин "полуду" (не всю!) и получали фотоэлемент. Воняло знатно.
Где брали не помню  - может на помойке у телефонки...

Xрюн222 Mentor

Xрюн222

Posted
Posted

У меня тоже такой есть, дизайна пылесоса "Ракета" :smile-03: и тоже жив, видимо дело в эпизодической работе - и не урабатывается "вусмерть" и не залеживается без работы... Был ещё предвоенных времён, с купроксным столбом зарядник, с магнитным шунтом подвижным, который мы с дедом перебирали ( лет 40+ назад) , чтобы "промыть PN переходы", как пошутил дед :).  Разбирали на шайбы, протирали спиртом и собирали обратно.  Работать таки стало лучше!

BAA Master

BAA

Posted
Posted

Купрокс видел только в тестере, такие в деревянном сундучке шли. ABO-5 вроде как.

  • 1 month later...
Володя Contributor

Володя

Posted
Posted

Вроде селен. 20пластин. 20х20мм. хотелось применить. выводы не обозначены. данных нет.


Не подскажите. Опыта использования селена нет.

Normann Local

Normann

Posted
  • Author
Posted
1 час назад, Володя сказал:

Вроде селен. 20пластин. 20х20мм. хотелось применить. выводы не обозначены. данных нет.


Не подскажите. Опыта использования селена нет.

А в чём у Вас сложности? Стрелочным омметром легко прозванивается. Обратное напряжение более 400В, ток прямой около 200мА, судя по размеру шайбы.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted

Перебираю очередной столб для анодного комбинированного питания фонокорректора. Уменьшаю расстояние между шайбами для компактности и прокладываю их медью. В НГ каникулы поставлю на прибор в окончательном варианте. Питает вместе с кенотроном выходной и драйверный каскады. Имеется возможность его отключения при желании, но с ним нравится больше. )))

  • Like (+1) 1
Володя Contributor

Володя

Posted
Posted

Спасибо. Пока смотрю на применение на накал фонкорректора. На малых токах будет работать фонкорректорах ПП ?. В анодное питание скорее не подойдет 300в по постоянке ?. Поэксперементирую с накалом для начало

Normann Local

Normann

Posted
  • Author
Posted
1 час назад, Володя сказал:

Спасибо. Пока смотрю на применение на накал фонкорректора. На малых токах будет работать фонкорректорах ПП ?. В анодное питание скорее не подойдет 300в по постоянке ?. Поэксперементирую с накалом для начало

Какой же там накал (ток) с таким форм-фактором. На накал нужно большие по площади, да и шайбы одной хватит за глаза. ) Даже не пробуйте использовать этот.

П.С. На 300В пойдёт вполне 20х25В=500В обратки. Желательно потренировать и протестировать. У Вас ОППВ в анодном?

  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

Я что-то к селенам скептически, пробивают и воняют. По мне очень не надежный элемент. Кенотрон, или кенотрон с ультра фастами всегда устраивает.

alex2203 Proficient

alex2203

Posted
Posted

PS. Не только АВС. Но на всех мелких телефонных станциях в районе стояли выпрямители на селенах, и  все их пришлось  переводить на диоды типа кд243 и т. д.

Normann Local

Normann

Posted
  • Author
Posted

Запас можно обеспечить для надёжности, по току и напряжению, особенно по напряжению, тогда проблем не будет. Как раз селены и ценят за надёжность. Пробоя, перегрузки по току не боятся, если они эпизодичекие. А так да, с диодами проще жить.
