Какая лампа была нужна 70 лет назад

Stan Marsh

By Stan Marsh
in Active

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

А никто ж и не против ел11 в триоде на выходе корректора. Успешно применяем лет под 20 точно. Для 2-каскадного - фактически, безальтернативно в классе октальных и им подобных ламп. Высокое усиление ел11  и её "сестер" связано с отн.высокой крутизной и приличным "МЮ" по второй сетке.

Лично я не против неё и в пентоде, на выходе корректора и не только корректора :smile-29:

  • Like (+1) 1
S.Laptev Newbie

S.Laptev

Posted
Posted
1 час назад, Xрюн222 сказал:

А никто ж и не против ел11 в триоде на выходе корректора. Успешно применяем лет под 20 точно. Для 2-каскадного - фактически, безальтернативно в классе октальных и им подобных ламп. Высокое усиление ел11  и её "сестер" связано с отн.высокой крутизной и приличным "МЮ" по второй сетке.

Лично я не против неё и в пентоде, на выходе корректора и не только корректора :smile-29:

А ещё они экономичные, глядя на накал, звучат отменно, если не рфт и долговекие, "черепашки" из тех времён до 100 тысяч часов работали, якобы.

ВКН Local

ВКН

Posted
Posted

У англичан были аналогичные КТ66. Вильямсон упомянул их триодное включение тождественным РХ25.

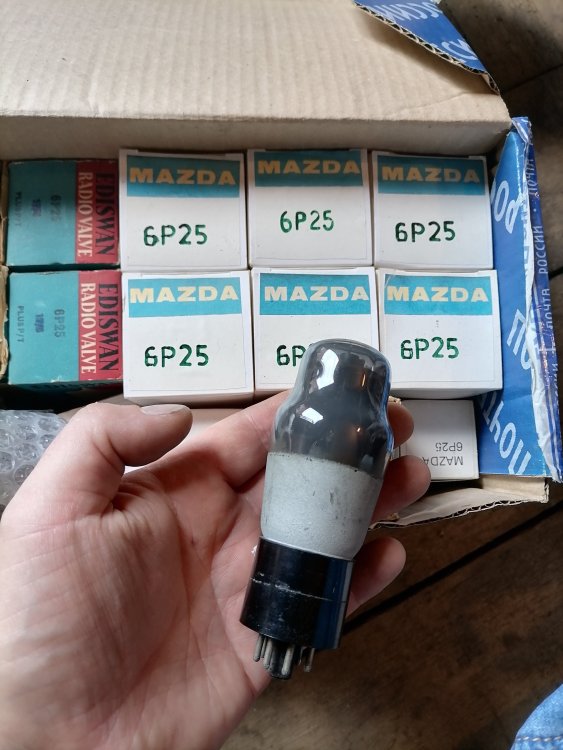

MAZDA выпускала интересные РЕN44, 11E1. Доводилось на них делать.

BRIMAR что-то подобное на локтале.

А уж аналогов ЕL11 наделали, кто во что горазд!


  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

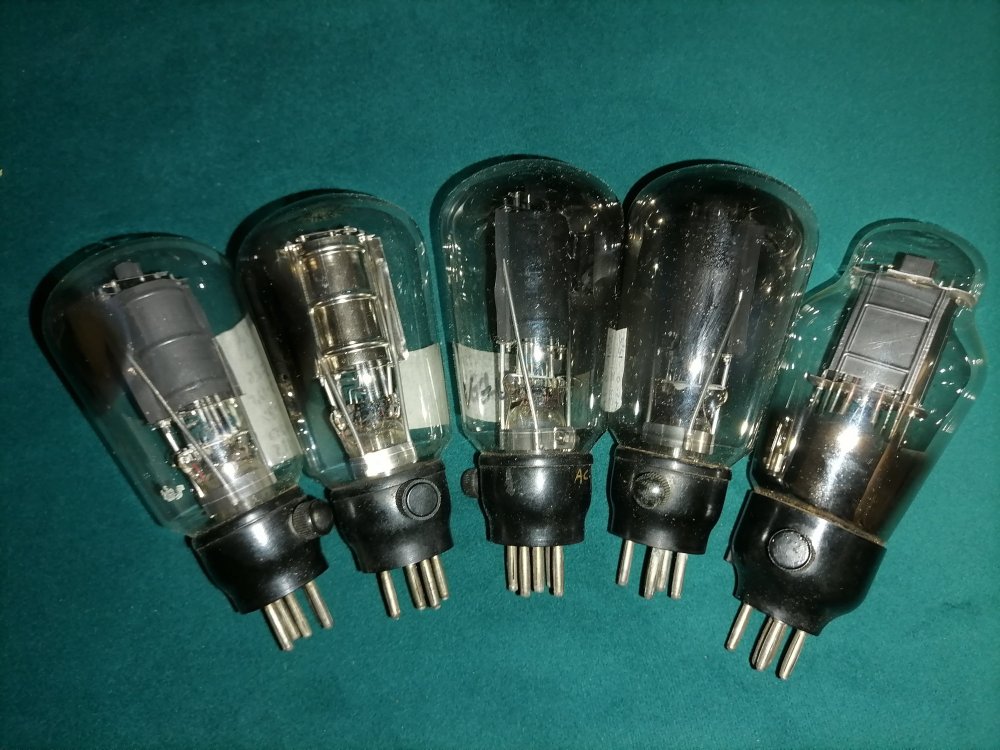

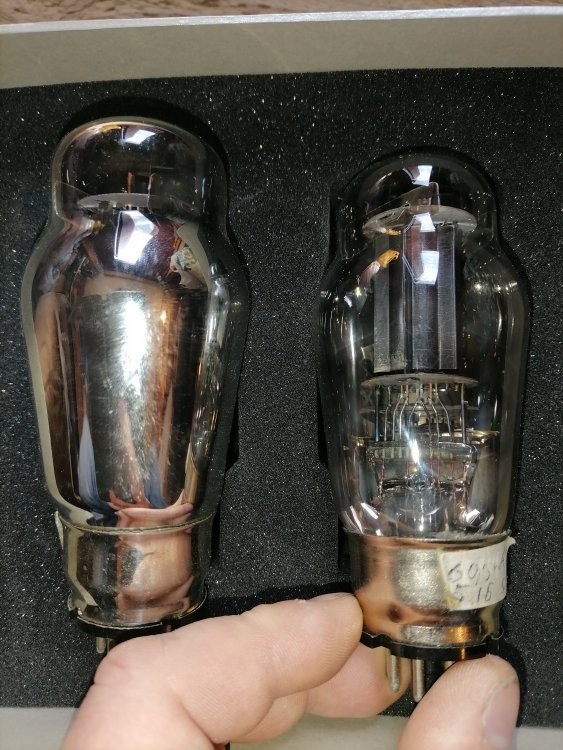

Извините, прет... В 1930г той же MAZDA выл выпущен ПЕРВЫЙ СЕРИЙНЫЙ ПЕНТОД - AC/PEN.  Справа - двухгодами-поздний МКТ4 от MARCONI-OSRAM.

Увы, это уже почти 100 лет назад...


  • Like (+1) 2
tubelover Collaborator

tubelover

Posted
Posted

Красивые лампы, как внешне так и по звуку.

В 25.06.2023 в 20:54, ВКН сказал:

Справа - двухгодами-поздний МКТ4 от MARCONI-OSRAM

Позвольте не согласиться. Справа Cossor MS-Pen.

MPT-4 Marconi-Osram годом позже Мазды, в колбе "глоб".


Еще 6 лет спустя, MPT-4


ВКН Local

ВКН

Posted
Posted
39 минут назад, tubelover сказал:



Позвольте не согласиться. Справа Cossor MS-Pen.

Ваше право. Их у меня под разными логотипами 4 десятка (APP4A, MKT4/5/7, MP/pen) не считая муллардских реn4/va. У Коссор обычно литера "С" на анодах. Буду на складе - уточню.

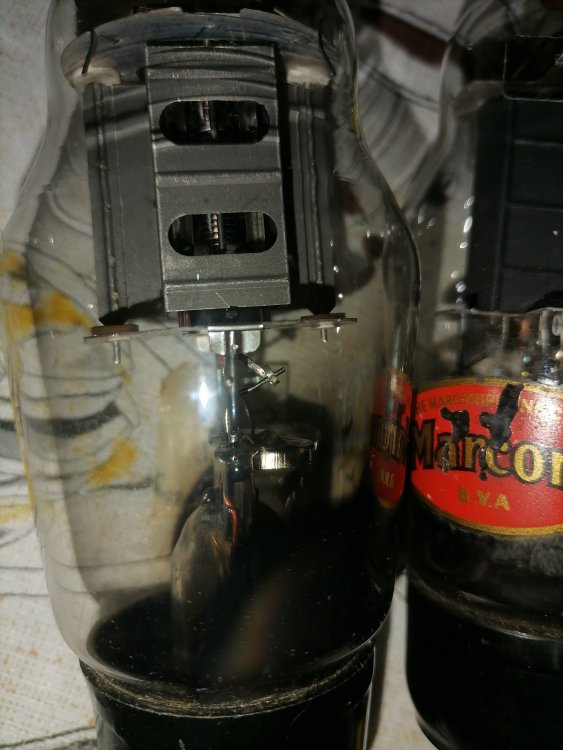

Вот более подробное фото с логотипом (слева). А справа - триод из той же электродной системы (явная перемычка). Т. е. из пентода сознательно сделали триод! Так что было нужно много лет назад?


tubelover Collaborator

tubelover

Posted
Posted
29 минут назад, ВКН сказал:

Ваше право. Их у меня под разными логотипами 4 десятка (APP4A, MKT4/5/7, MP/pen) не считая муллардских реn4/va. У Коссор обычно литера "С" на анодах. Буду на складе - уточню.

В те времена не было такой высокой ценности брендов. Для расширения ассортимента запросто ставили на чужие лампы. Если полистать каталоги, по внешнему виду все прекрасно идентифицируется.

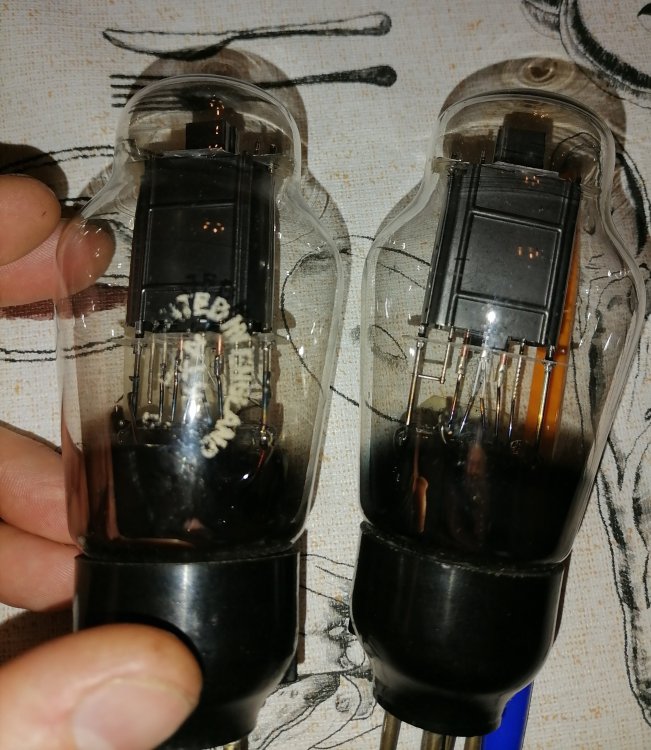

Думаю вам знакома лампа слева и она к Коссору не имеет никакого отношения :)


Литера "С" ставил Коссор на самые ранние свои лампы, с хромированными анодами. Потом все это ушло. Где-то есть явные Мазды, как на вашем фото (слева), с надписью МКТ и логотипом Маркони. Это ведь серийное производство, не тот случай, чтобы делать у себя лампы конкурентов. А вот штампик краской поставить легко...

ВКН Local

ВКН

Posted
Posted

Все верно. У Вас слева pen4va mullard, справа МКТ4/7 MOV.

Cossor  производила аппаратуру. Типа нашего Темп, Рекорд, РРЗ. Лампы под своим брэндом заказывала у производителей ламп (не конкурентов!). Согласитесь, приятнее поставить в приемник "телефункен" именно лампу с ромбовидным клеймом. Но мы-то знаем, что зачастую это Гамбург или Эйндховен.

tubelover Collaborator

tubelover

Posted
Posted
18 минут назад, ВКН сказал:

Cossor  производила аппаратуру. Типа нашего Темп, Рекорд, РРЗ. Лампы под своим брэндом заказывала у производителей ламп (не конкурентов!).

Историческая литература и каталоги тех лет, к сожалению говорят об обратном. Cossor была одним из пионеров в лампостроении, имела свои разработки и являлась именно производителем. Что не мешало делать радиоприемники, измерительную аппаратуру и большую номенклатуру военной электроники.



"Компания AC Cossor Limited была одним из первых участников рынка ламп в Великобритании. В самом начале своей истории Cossor производила рентгеновские и электронно-лучевые трубки, а также отвечала за сборку диодных ламп для использования Амброузом Флемингом. Основанная как частная компания в 1909 году, Cossor была одной из трех британских компаний, производивших лампы до Великой войны, во время которой они производили стандартные лампы R-типа.

К 1918 году компания Cossor была хорошо зарекомендовала себя и открыла крупный завод по производству ламп в Хайбери-Гроув, Северный Лондон. В 1924 году Коссор был одним из основателей Ассоциации производителей ламп, которая к 1926 году стала ядром Британской ассоциации производителей ламп (BVA)."


  • Like (+1) 2
ВКН Local

ВКН

Posted
Posted

Бесспорно! В какой-то момент всякая НЧ мишура начинает отвлекать. Ее проще заказать на стороне. А мозги напрячь для чего-то более значимого.  Предлагаю перенести часть дискуссии про "ребрендинг".

Михаил SM Local

Михаил SM

Posted
Posted
В 21.06.2023 в 16:09, Xрюн222 сказал:

А никто ж и не против ел11 в триоде на выходе корректора. Успешно применяем лет под 20 точно. Для 2-каскадного - фактически, безальтернативно в классе октальных и им подобных ламп. Высокое усиление ел11  и её "сестер" связано с отн.высокой крутизной и приличным "МЮ" по второй сетке.

Лично я не против неё и в пентоде, на выходе корректора и не только корректора :smile-29:

В выходном каскаде 2-х каскадного RIAA-корректора хороша КТ41(61) . В триоде её усиление значительно выше EL11 или АL4 , последняя которая (AL4)с мешь анодом , лампа просто неимоверного уровня музыкального разрешения , но требующая отбора по фону и фликеру.

    http://www.r-type.org/exhib/aad0061.htm

https://www.radiomuseum.org/tubes/tube_kt61.html

Ниже один из корректоров SMLab c КТ61(41)

1nXRHeYJ9qkКОРРЕКТОР 3.jpg

HwlGniptdlIкорректор игоря.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну не то, чтобы "значительно", на 2-3 дБ.... Тоже отл. вариант, согласен. В своих поделках категорически избегаю " легендарных английских ламп" , если иное не оговорено будущим счастливым владельцем данной поделки.

С другой стороны, если не хватает усиления, добавляем либо ещё каскад, либо выходную (ел11 и т.п.) используем "как положено", т.е. в пентоде.
