Есть вопрос по Электронике Б1-01 с пассиком которая.
Привезли в ремонт такой аппарат.
При включении в сеть, двигатель начинает "дрожать". Обороты, при запуске,  держит и не слышно никакой детонации.

В чем может быть проблема?
Все электролиты заменены и проверены. Напряжения - в норме.


[SP057]

13 часов назад, RedStar сказал:

Привезли в ремонт такой аппарат.
При включении в сеть, двигатель начинает "дрожать". Обороты, при запуске,  держит и не слышно никакой детонации.

В чем может быть проблема?

Ремонтнику все-таки необходимо  понимание что такое осциллограф и двигатель ТСК-1 (энтузиаст любитель узнает сам ).

Смотреть нужно параметры подаваемых синусоидальных сигналов и их идентичность в каждую обмотку.

[VladimirV]

В 08.08.2022 в 20:52, Сергей А сказал:

,легко заметить ,что и грузик прижимной силы и противовес создают кроме своих функций вращающий момент по оси тонарма и если мысленно разложить силы при его рабочем наклоне то и силу скатывающую.

Не вкурил вообще, как противовес, находящийся строго соосно трубке тонарма и вертикальной оси, может создавать какие-то силы, кроме как в саггитальной плоскости, для чего, собственно, он и повешен.
Насчёт искривления малыми грузами вертикальной оси и разбития ими подшипников - ну, уважаемый, если уж подушки (V-блоки) в любом (L75/78) древнем тонарме продавлены одинаково - о каких-таких неведомых перекашивающих сильных силах Вы тут толкуете?
Тем более, что если влезать в дебри, то ещё и имеется некоторая компенсация моментов сил рычагов груза прижимной силы и грузика усилия антискейтинга.

Сам тонарм да, не для слабонервных граждан лёгких картриджей, но вполне  малорезонансный в звуковом диапазоне, а также абсолютно ремонтнопригодный и годный для любых извращений над ним модернизаций.

Прежде чем прокатываться по техническим решениям - надо иметь конкретные измерения или опыт изготовления чего-то более совершенного.

У 55-75-78 единственная большая беда - штампованный стол.

По Б1-хх - начиная с 90-х не встречал ни одного аппарата с прямым столом, вывод - заложена исходно неверная геометрия ребер жесткости, от балды, без сопромата.
Выдирать тонарм, подшипник  с диском и мотор, сажать в плинт из массива, крутить Апрелевку.




[VladimirV]

В 09.08.2022 в 11:54, Agats сказал:

Подбирал их, натягивал лески , тросики...

Тангенс изладить ИМХО намного проще, чем хороший радиальный тонарм.
Найти хороший советский будильник с камнями... и выпилить такой вот двухподвес, а саму каретку в нонешних условиях вполне недорого можно посадить и на хороший покемонский линейный подшипник, там надо-то всего 20 см линейку
Нет большой разницы с каким усилием тянется каретка, основной цимес в том, насколько хорошо и четко ловится датчиками угол поворота тонарма

[Agats]

о, так же думал про часики, а можно еще больше фото

[VladimirV]

По размеру или по количеству?
В вацап кину.
Это Мицубиши тангенс, тяжелый
Кстати, в современных условиях, датчик поворота в такой конструкции реализуется ну просто неприлично элементарно.
К сожалению, вменяемой коммерческой ценности тангенциальные новоделы пока не имеют, разнообразными тангенсами по намного более доступным ценам достаточно насыщена вторичка.

[Vertack]

Всем привет!

Купив порядка 20-ти лет назад казанскую Электронику Б1-01 3-ей версии конца 1976г.в. (э/м микролифт, электрическая схема практически аналогична 1/2-сериям, без 16 скорости), еще тогда зачесалось пересобрать её в виде, максимально приближенному 1-ой серии, копии 125 Торенса.

По-итогу пазл сложился в конфиг:

Субшасси от 1,2 версии со схемным армбоардом и своими большим и малым диском, осью и шахтой.

Шасси/корпус от 3-ей версии с соответствующими доработками (установка стробоскопа, удаление "лишней" кнопки микролифта), корпус перешпонирован.

Армбоард №1 - оригинальный 2-ой версии Б1-01, дюралевый, нерегулируемая база. Тонарм штатный Электроника Б1-01. Без переделок, обслужен. Проводка заменена на литцендрат.

Армбоард №2 - самодельный, фанера, регулируемая база. Тонарм-франкенштейн: SME-3009 (весь поворотный узел с микролифтом, установочной базой, пастелью ножевого подшипника. Электроника Б1-01 (трубка, ножевой подшипник, все грузы). Геометрически получился тонарм SME-3010.

[Vertack]

Между делом вопрошаю к владельцам тонармов SME 3009/3012: кто может измерить и сообщить диаметр металлического прутка, из которого сделан кронштейн-держатель (Arm Rest) трубки тонарма?

[sova]

СМЕ 3009 не особо что, из себя представляет, чтобы на его копию, него тратить время. Да и на оригинал не стоило бы.

Диаметр ножки держателя, любой,  лишь бы  приятственно выглядел :))

[Vertack]

3 часа назад, sova сказал:

СМЕ 3009 не особо что, из себя представляет, чтобы на его копию, него тратить время. Да и на оригинал не стоило бы.

Диаметр ножки держателя, любой,  лишь бы  приятственно выглядел :))

Вот такой у меня бзик Ничего с этим не поделаешь. А диаметр прутка важен, ибо технологическое отверстие под его установку имеется и важно применить пруток правильного диаметра, чтобы кронштейн-держатель в нем фиксировался надежно, без возможных осевых вращений. Сам пластиковый замок-фиксатор трубки тонарма я уже заказал на Али, благо там есть много чего полезного под наши рукоблудные дела..

[GeorgeM2]

В 31.07.2022 в 17:22, Фломастер сказал:

  Даже первого, беглого взгляда достаточно, что бы понять, как все пошло упростили. Я имею в виду тонарм (подвес на лезвиях), делать им (нашему производителю), как положено и в принципе необходимо - стало неохота, рационализировали.  Далее, лично мне, сразу стал понятен вектор "рационализаторских" доработок и улучшений.

  Непосредственно с этим аппаратом не знаком,

Ну, что незнаком и так очевидно, но хотелось бы всётаки узнать поточнее, что сделали не "как положено" в подвесе тонарма 12шки? Ножи не под тем углом заточены или что?

[GeorgeM2]

В 23.10.2022 в 09:41, SP057 сказал:

Ремонтнику все-таки необходимо  понимание что такое осциллограф и двигатель ТСК-1 (энтузиаст любитель узнает сам ).

Смотреть нужно параметры подаваемых синусоидальных сигналов и их идентичность в каждую обмотку.

В том видимо и вопрос был, что не должно быть там никаких "синусоидальных сигналов" в режиме стоп, а они очевидно есть.

[GeorgeM2]

В 08.08.2022 в 22:18, Stan Marsh сказал:

Вот и я о том: малобюджетные артисты и малобюджетная студия. Частники при моторе, см. НЭП. Индпошив гамаш.

Хотел написать большую портянку, но вовремя наступил себе на горло.

Вкратце, Даниил Крамер, Святослав Белоногов, Джон Дэвис, Мишель Вебер, Мишурис, Мажуков, Гребенщиков, и прочая и прочая кто там писались, не факт что согласились бы что они прям все низкобюджетные артисты.

И что студия в специально для этого построенном здании, с тремя тонзалами (не считая маленьких комнат) с разным акустическим оформлением, десятком штудеров на основной работе, и неплохой коллекцией прочих студийных катушечников, таки сильно малобюджетная.

Хотя и бюджетные железки там тоже есть, акай77 например, для красоты стоит, стм610 - тоже в записи не участвует, на нём ленты перематывают что б не вручную, торенс ТД125ый - тот вообще записывать не умеет %-))

Вот такие вот гамаши.

[Фломастер]

1 час назад, GeorgeM2 сказал:

Ну, что незнаком и так очевидно, но хотелось бы всётаки узнать поточнее, что сделали не "как положено" в подвесе тонарма 12шки? Ножи не под тем углом заточены или что?

 А как Вы себе представляете технологию изготовления ножевой/призматической опоры в тонарме SME 3009...?

 В нижней части разъемной опоры фрезеруется/шлифуется площадка контактирующая с призмой.

 В "улучшенной" конструкции в опору добавлена дополнительная деталь (контактная площадка), которая в любом случае ухудшит точность позиционирования и добавит лишние переходные резонансы.

Просто удивляюсь, как это инженеры SME не догадались выточить на токарном эту железяку, а зачем то стали делать довольно сложную в изготовлении деталь...

[AlexKorotov]

24 минуты назад, Фломастер сказал:

 А как Вы себе представляете технологию изготовления ножевой/призматической опоры в тонарме SME 3009...?

 В нижней части разъемной опоры фрезеруется/шлифуется площадка контактирующая с призмой.

 В "улучшенной" конструкции в опору добавлена дополнительная деталь (контактная площадка), которая в любом случае ухудшит точность позиционирования и добавит лишние переходные резонансы.

Просто удивляюсь, как это инженеры SME не догадались выточить на токарном эту железяку, а зачем то стали делать довольно сложную в изготовлении деталь...

Эта призматическая опора часто продавалась на "мешке" как обломки аналитических весов. Там (в весах) четыре камня из агата и твердосплавная призма. Я думаю эти штуки сделаны гораздо гораздее, чем в тонарме. Я накупил таких обломков и использовал их для приспособы, которой балансировал маховики магнитофонов. Продавал их некто "Абрикосов" больше всех.

[S.Laptev]

41 минуту назад, Фломастер сказал:

 А как Вы себе представляете технологию изготовления ножевой/призматической опоры в тонарме SME 3009...?

 В нижней части разъемной опоры фрезеруется/шлифуется площадка контактирующая с призмой.

 В "улучшенной" конструкции в опору добавлена дополнительная деталь (контактная площадка), которая в любом случае ухудшит точность позиционирования и добавит лишние переходные резонансы.

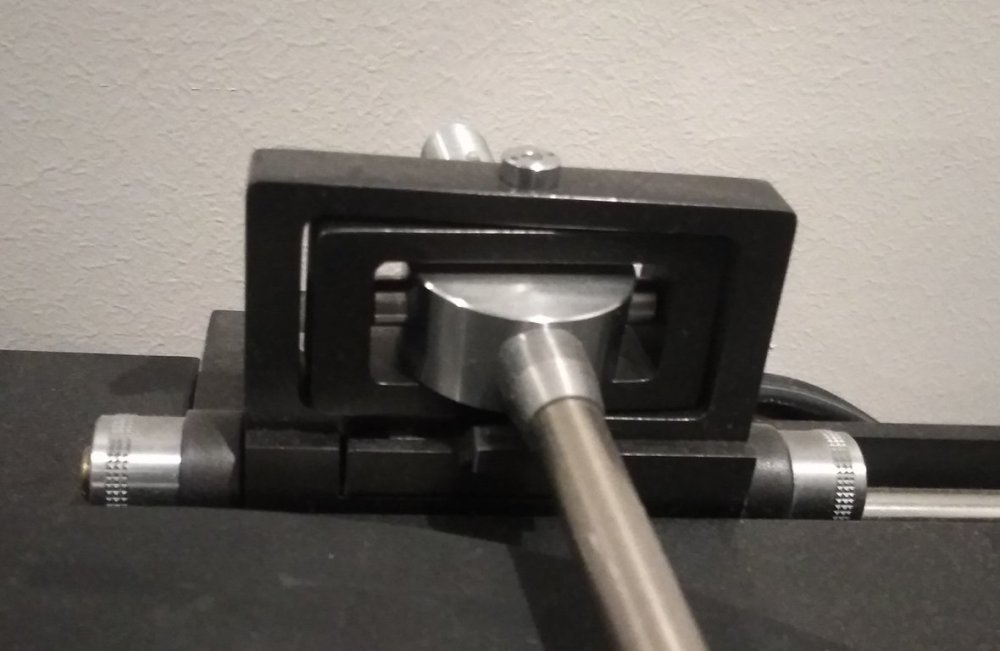

Всё прекрасно изготовливается, конечно же, смотрим работы Мастера Гурия из Израиля.

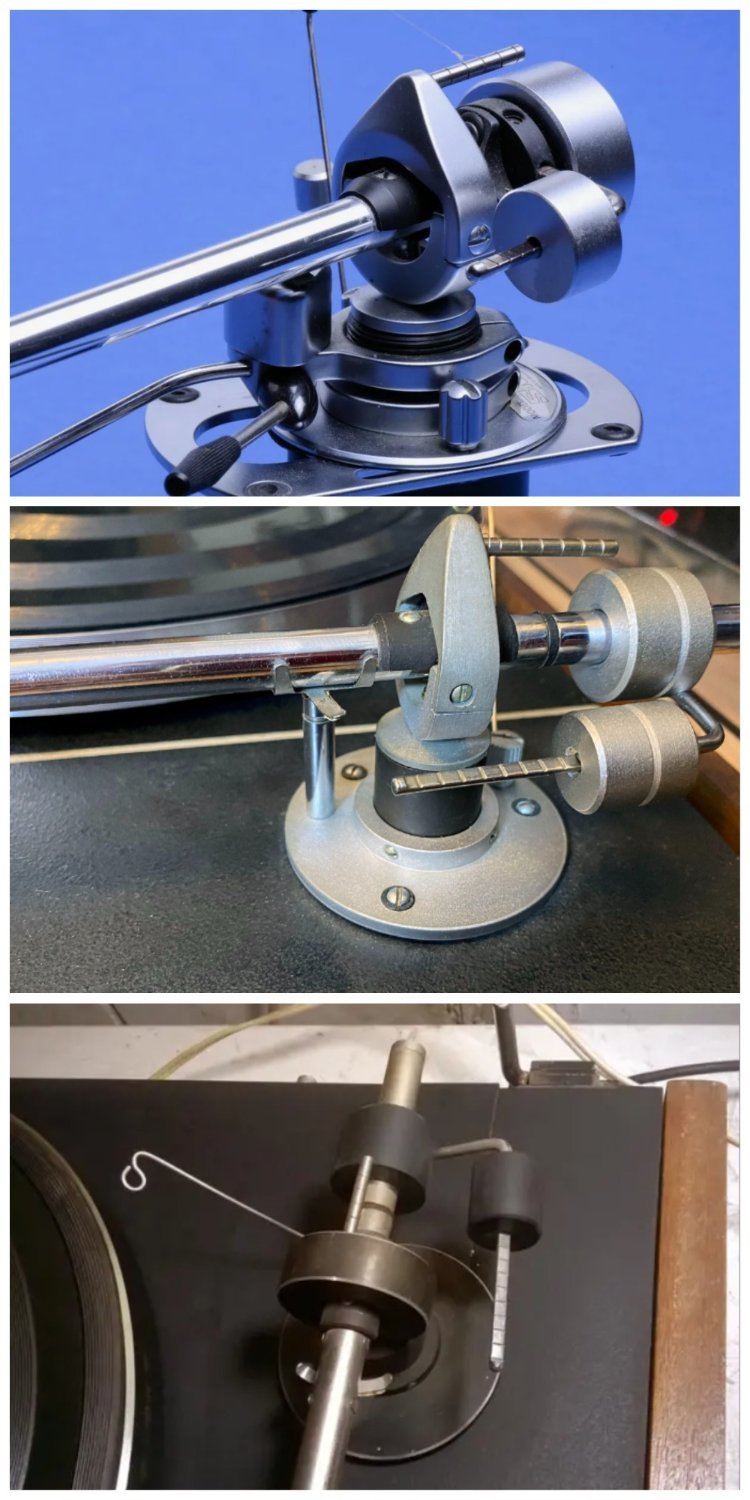

И поправлю чуть-чуть, на ваших фото всё и немного не то, на верхней картинке нелепица от СМЕ, на закате серии уже сделанная, самая дешёвая в третьей серии, в следующей за ней ножевых подшипников уже не было, они у СМЕ канули в Лету и навсегда!

Ниже на снимке тонарм не от электроники Б1-01, а скорее от электроники Б1-011, ниже совсем не от неё, а от последующей, но это уже и неважно, ибо ни о чем тема, к сожалению и к уважению лично к вам!

[Фломастер]

18 минут назад, AlexKorotov сказал:

. Там (в весах) четыре камня из агата и твердосплавная призма. Я думаю эти штуки сделаны гораздо гораздее, чем в тонарме.

  Я школьном возрасте занимался в химическом кружке и имею представление об устройстве точных лабораторных весов на призматических опорах. Устанавливались  в отдельном стеклянном шкафу с сдвижными, плотными от проникновения пыли дверцами...   именно этот принцип положен в основу тонарма SME, а у нас его упростили до безобразия.

 В опорах весов два камня и две призмы по обе стороны коромысла. В нерабочем положении коромысло слегка приподнималось и плавно опускалось точно на плоскую опору.

[AlexKorotov]

По поводу призматических опор: делать их занятие неблагодарное, их и в весах не делали в виде площадки, их составляют из четырех камней, которые образуют два Х- образных упора, но не площадку. Камни с двумя отверстиями, что даёт им возможность центрироваться относительно ножа.

[AlexKorotov]

1 минуту назад, Фломастер сказал:

  Я школьном возрасте занимался в химическом кружке и имею представление об устройстве точных лабораторных весов на призматических опорах. Устанавливались  в отдельном стеклянном шкафу с сдвижными, плотными от проникновения пыли дверцами...   именно этот принцип положен в основу тонарма SME, а у нас его упростили до безобразия.

Я имею в виду весы АВД, в ВЛР уже все ближе к опорам тонарма, но нужно иметь ввиду, что первые весы 100 гр, а вторые 1 кг.

[S.Laptev]

48 минут назад, Фломастер сказал:

.....тонарма SME, а у нас его упростили до безобразия.



Вот именно, разговор то шёл именно и исключительно про тонармы СМЕ, причём тут весы.... сразу вспомнился недавний бессмысленный разговор с одним известным персонажем....

Поясню, тут речь идёт в чисто теоретическом ключе, и почему тонарм должен быть закреплён на плинте исключительно жёстко!

Читаем серьёзные работы А.М. Лихницкого, или простые и доходчивые посты мастеров Комиссарова, давние в том числе, или Зеленчукова, в наше время.

Получается, что наши инженеры не ухудшили поделки известного весовщика и изготовителя мелких деталей для ролс ройсов и бентли, а улучшили их🤣!

[AlexKorotov]

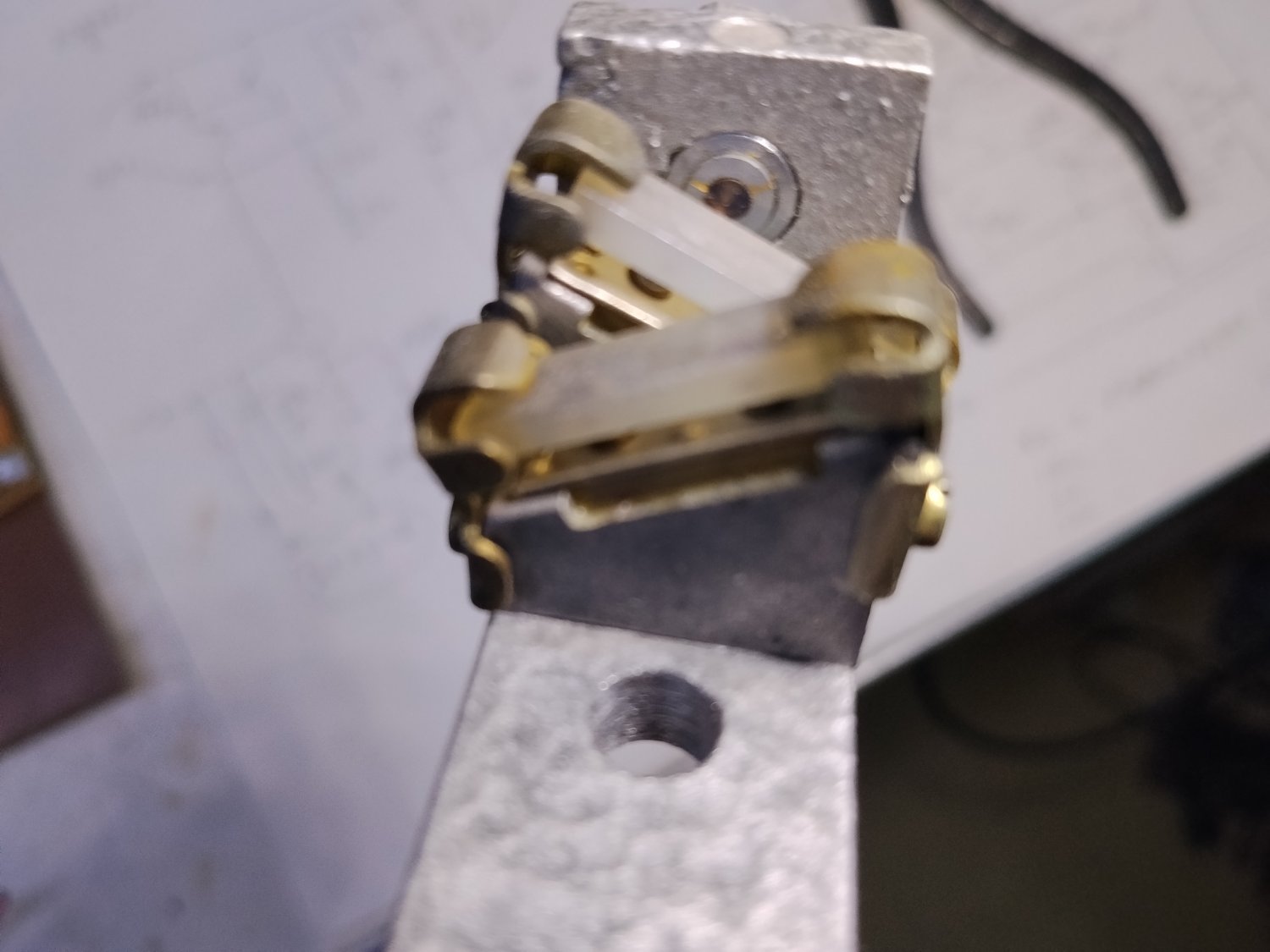

Вот так например это выглядит. Под камнями шарики, их к сожалению плохо видно.
