Железо 25-30 квадратов подбирать из трансформаторов с минимальным током хх, зазор 0,2 мм (нужно будет подбирать) на ток примерно 200-220ма. Первичка проводом 0,6 мм 1300 витков. Вторичка 80 вит+40вит на 4-8 Ом, 7-10 секций проводом 1,0 мм в параллель. Очень муторно и очень тяжёлое и горячее железо получается, а выхлопа 15 "посредственных" ватт, зато крысота и теплота...

  • Like (+1) 1
Posted

А. Шалин (избранное)

Транс № 25 для 6С33С.

1067 ом / 8 ом.
Железо Ш40 х 60 с окном 40 х 100 мм.
Габарит намотки – 37 х 95 мм.

Первичка - 1710 витков провода ПЭВ-1 0,93 мм диаметром.
3+6+6+3=18 слоёв по 95 витков в каждом слое.
Активное сопротивление первички 13,4 ома.

Вторичка - 150 витков (75 витков в одном слое, всего два слоя в каждой секции вторички) провода диаметром 1,16 мм.
Три секции по (2+2+3) вторички в каждой секции.
Все три секции в параллель.
Активное сопротивление вторички – 0,18 ома, приведённое – 13,9 ома.

КПД данного транса – 97,4%.

Изоляция межслойная - 0,02 мм, межсекционная - 0,5 мм.

КК (коэффициент качества по Бурцеву) –
12000 х 13,4 / 160 + (160+13,4) / (6,28 х 0,19) = 1150

  • Like (+1) 2
Posted

Очень даже правильный ТВЗ для 6С33С.

Можно только набор увеличить  на 10...20 мм.

Активные вырастут  совсем на немного.

 Линейнее по току будет .

Posted

Это ооочень бюджетный проект. ТВЗ планируются на ОСМ1-0,25. Судя по некоторым данным у него ШЛ32х50.

Posted
2 часа назад, ДимДимыч сказал:

Очень даже правильный ТВЗ для 6С33С

ТВЗ может и правильный, но межслойная 0,02мм (не 0,2!) на провод считай в 1мм, это вообще  реализуемо на практике? Что же это за материал такой, чтобы и провод держал хоть немного? Самое тонкое, что видел для таких целей, это пленка для ламинатора 0,03-0,04мм, но она хотя бы с клеем и годится для сильно меньших диаметров и то "с натягом"...

  • Like (+1) 2
  • Thanks (+1) 1
Posted
13 часов назад, Сергей Ал. сказал:

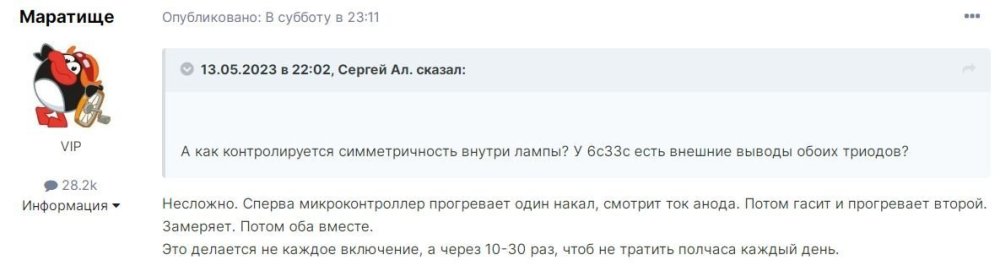

Не пробовали компенсировать несимметрию токами накала половинок?

Извините, а это как сделать физически? Не могу понять. Спасибо

Posted

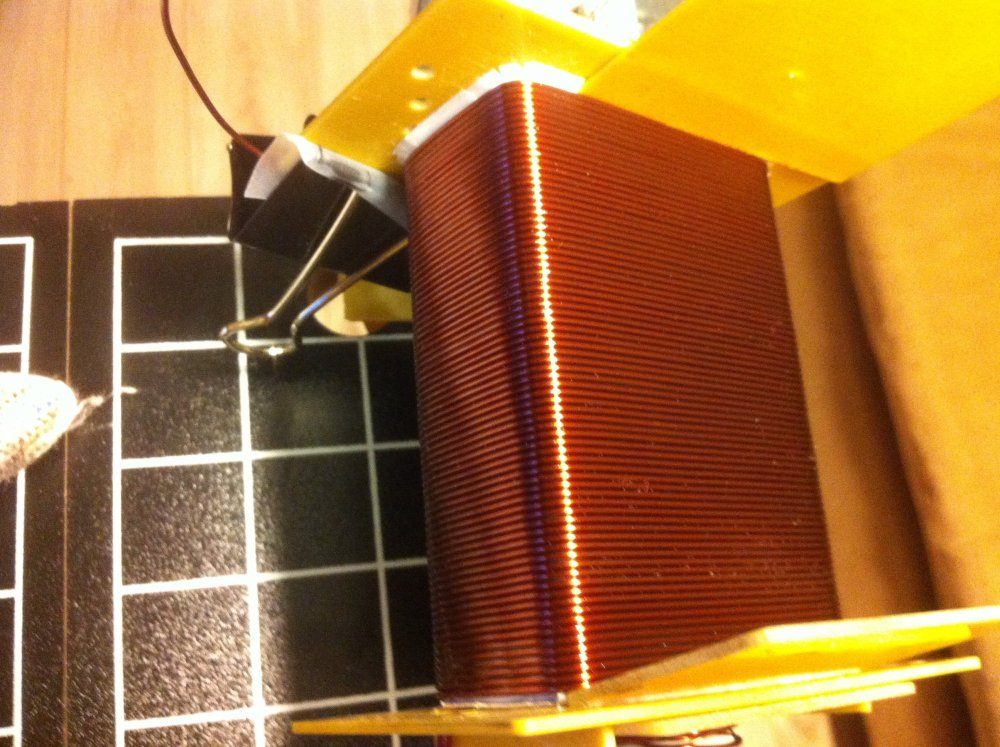

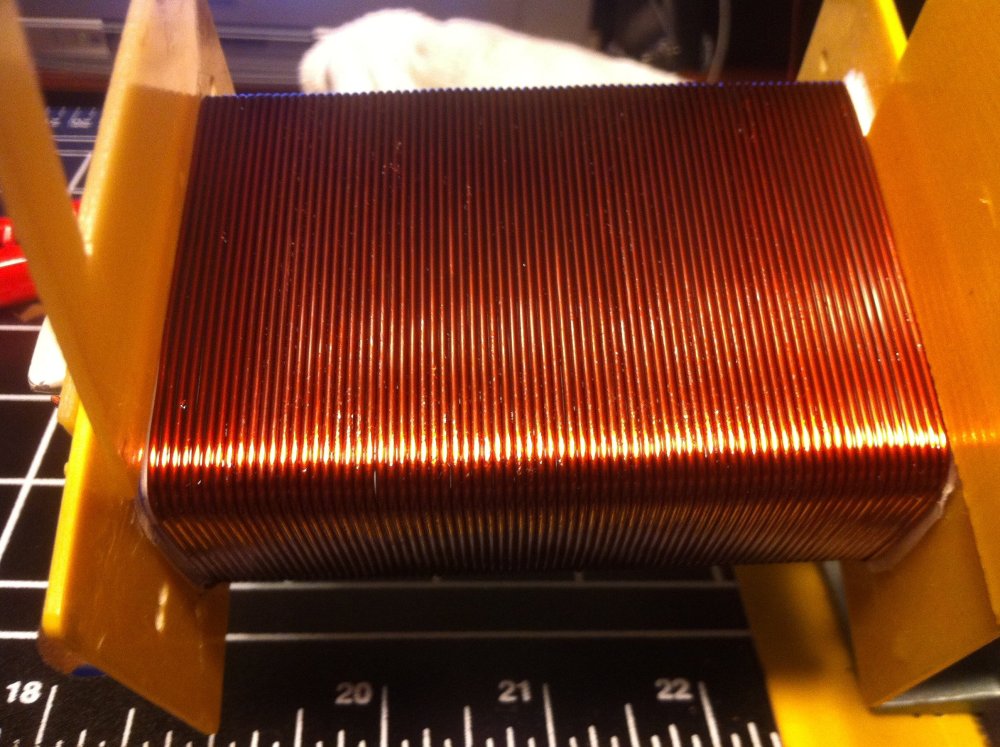

Мотал вторичку для своего усилителя проводом ПЭТВ-2  1.106мм по лаку на известном советском станочке, для получения приличного натяжения, приходилось изрядно попотеть, тот еще труд, отдыхал после каждого слоя, едва станочек не сломал, но всё получилось.image.thumb.jpeg.c5c3b5cc93e82b2d71d414afdbd1c003.jpegimage.thumb.jpeg.3f3f1bc0ff2291f8ad856fd2b870f44e.jpeg

  • Like (+1) 7
  • Thanks (+1) 2
Posted
9 минут назад, Stan Marsh сказал:

Изменением напряжения накала, вероятно.

Да, только так. Другим способом по закону Ома, не получится. Хотя можно заморочится и собрать блок питания который управляется источником тока. По этому принципу собраны все блоки питания подсветок телевизоров в мире. Но тут токи бешеные, наврядли игра стоит свеч..

Posted

Разбаланс "половинок" - не брак, лампа и так прекрасно работает, но перфекционизм не дремлет. Из сотни 33-х можно выбрать треть практически идеальных.

  • Like (+1) 1
Posted
52 минуты назад, Dolboyacher сказал:

Мотал вторичку для своего усилителя проводом ПЭТВ-2  1.106мм по лаку на известном советском станочке, для получения приличного натяжения, приходилось изрядно попотеть, тот еще труд, отдыхал после каждого слоя, едва станочек не сломал, но всё получилось.

Зачем нужно усиленное натяжение?

Вырастет паразитная емкость,  вероятность повреждения лака, деформации нижерасположенных прокладок и обмоток  итд итп.

Где-то читал,  что нужна минимально возможная натяжка, то есть чтобы провод укладывался без провисания ,  но и  без натяжения практически.

Posted
1 час назад, Алексей сказал:

ТВЗ может и правильный, но межслойная 0,02мм (не 0,2!) на провод считай в 1мм,

Я тоже на это обратил внимание! Или этот трансформатор так и остался в разряде "полезных советов" или ошибка в описании. И в ворой вопрос по этому трансу



4 часа назад, alss сказал:

Вторичка - 150 витков (75 витков в одном слое, всего два слоя в каждой секции вторички) провода диаметром 1,16 мм.
Три секции по (2+2+3) вторички в каждой секции.
Все три секции в параллель.

Кто, что понял?, на какую нагрузку вторичка?, три секции (2+2+3) что это?

Какой зазор в железе?



Posted

Просто провод толстый и для того чтобы ровно укладывался и не было большого вспучивания, приходилось напрячься. По поводу ёмкости, при габарите чуть более 300Вт у трансформаторов в реальном каскаде, полоса получилась 4-63кГц (-3dB), что в общем-то, неплохо, как кажется.

  • Like (+1) 1
Posted
1 час назад, Dolboyacher сказал:

А есть какие отличия у 6с18с и 6с33с, кроме рогатости, звучание ?

Не понравилась мне 18, низы какие то размазанные, а может такие попались.

Posted
29 минут назад, sova сказал:

Зачем нужно усиленное натяжение?

Вырастет паразитная емкость,  вероятность повреждения лака, деформации нижерасположенных прокладок и обмоток  итд итп.

Где-то читал,  что нужна минимально возможная натяжка, то есть чтобы провод укладывался без провисания ,  но и  без натяжения практически.

1+мм уложить в правильный ряд можно только с ОЧЕНЬ сильным натяжением. Если есть другой способ, поделитесь, актуально.

  • Like (+1) 2
Posted

Была у меня парочка 6с18с старых годов, ничего умнее не придумал, как продать их форумчанину, т.к. привык иметь хоть какой-то запас, . А по поводу НЧ, Rвых не замерялось?

Posted
1 час назад, Stan Marsh сказал:

Разбаланс "половинок" - не брак, лампа и так прекрасно работает, но перфекционизм не дремлет. Из сотни 33-х можно выбрать треть практически идеальных.

Через 50-200 часов они сами подравняются.

Posted
2 часа назад, Dolboyacher сказал:

А есть какие отличия у 6с18с и 6с33с, кроме рогатости, звучание ?

Очень малые.



58 минут назад, Сергей Б сказал:

Через 50-200 часов они сами подравняются.

Увы, далеко не все. И не до той степени, какая заглушит перфекционизм.

  • Like (+1) 1
  • Круто (+1) 1
Posted
1 минуту назад, Stan Marsh сказал:

Очень малые.

Попытался их найти на авито, результа нет, видимо, ныне достаточно редкий зверь, красивая лампочка, внушает :)

Posted
4 минуты назад, Dolboyacher сказал:

результа нет

Ну, если прям сильно хочется именно 6С18С, пару-другую могу того. Продать. По "половинкам" не мерил, но по току подбирал.

Posted
8 часов назад, alss сказал:

А. Шалин (избранное)

из статьи А. Шалина "Выходные трансформаторы на все случаи жизни": 14. Трансформатор для SE 6С33С. Ra = 1 ком / 8 и 4 ома. Трансформатор для такой низкоомной лампы тоже должен быть весьма низкоомным. Вот вариант на ОСМ-0,4. Первичная обмотка: 1104 витка ПЭВ-2 0,89 мм. Три секции, 4+8+4 слоя по 69 витков в слое. Rакт первички – 7,6 ома. Вторичная обмотка: 100 витков ПЭВ-2 1,25 мм в два слоя по 50 витков в слое. Отвод от 71-го витка. Две таких вторички укладываются между тремя первичками и параллелятся. Rакт вторички – 0,175 ома. Приведённое – 21,3 ома. КПД транса – 97%. Однако, это не предел. Его можно ещё повысить, если правильно распределить доли приведённых сопротивлений первички и вторички в КПД транса. Зазор – 0,25 мм.

  • Like (+1) 2
Posted
6 часов назад, Константин сказал:

1+мм уложить в правильный ряд можно только с ОЧЕНЬ сильным натяжением. Если есть другой способ, поделитесь, актуально.

Что такое правильный ряд? нужно ли это?
