Posted

У Sinus u8030x  каркас звуковой катушки ( D=20мм) -  бумага , высота намотки - 7мм , но проходили Синусы с такими же диффузорами на феррите , каркас катушки из алюминия ..., и надпись на торце -  15 вт .  А  вот у версии Sinus u8030x  с её бумажной гильзой что-то 15 вт обнаружить не удалось ... .   Видится , в районе не более   6.. 8 вт .

  • 2 weeks later...
Posted

Одним из недостатков широкополосников особенно Lowther является их некоторая Крикливость☹️

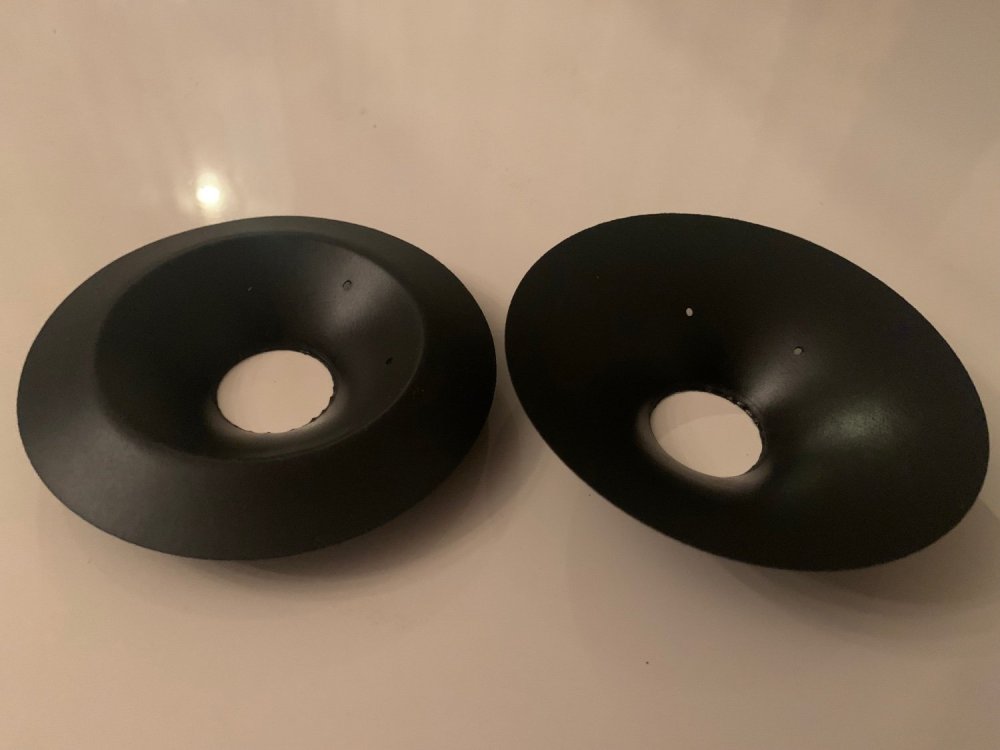

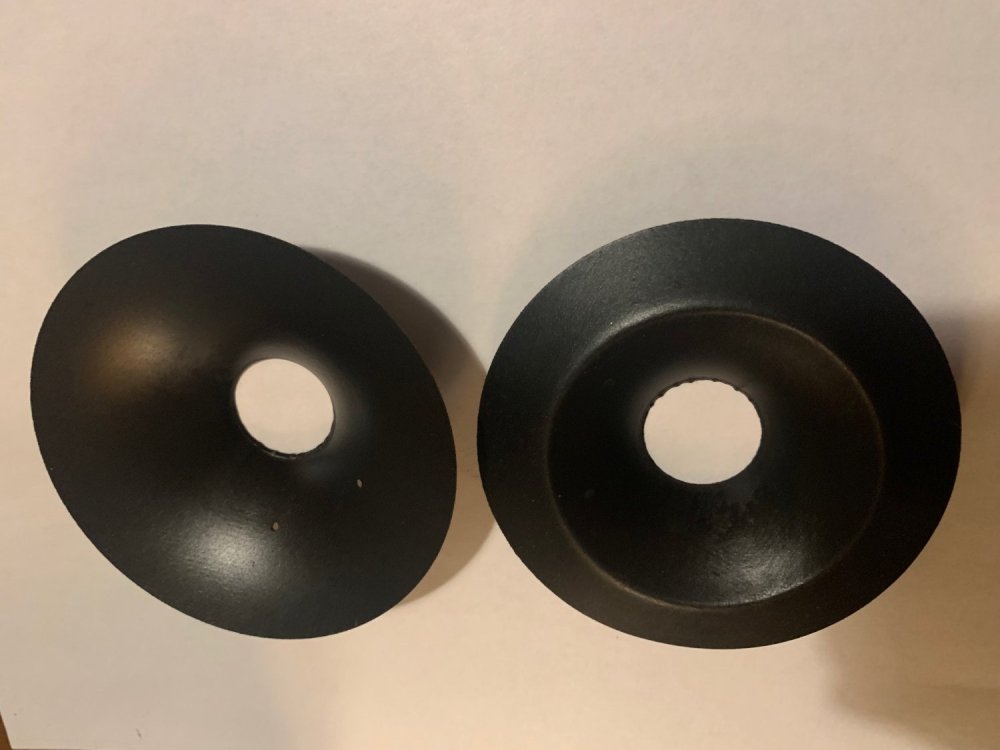

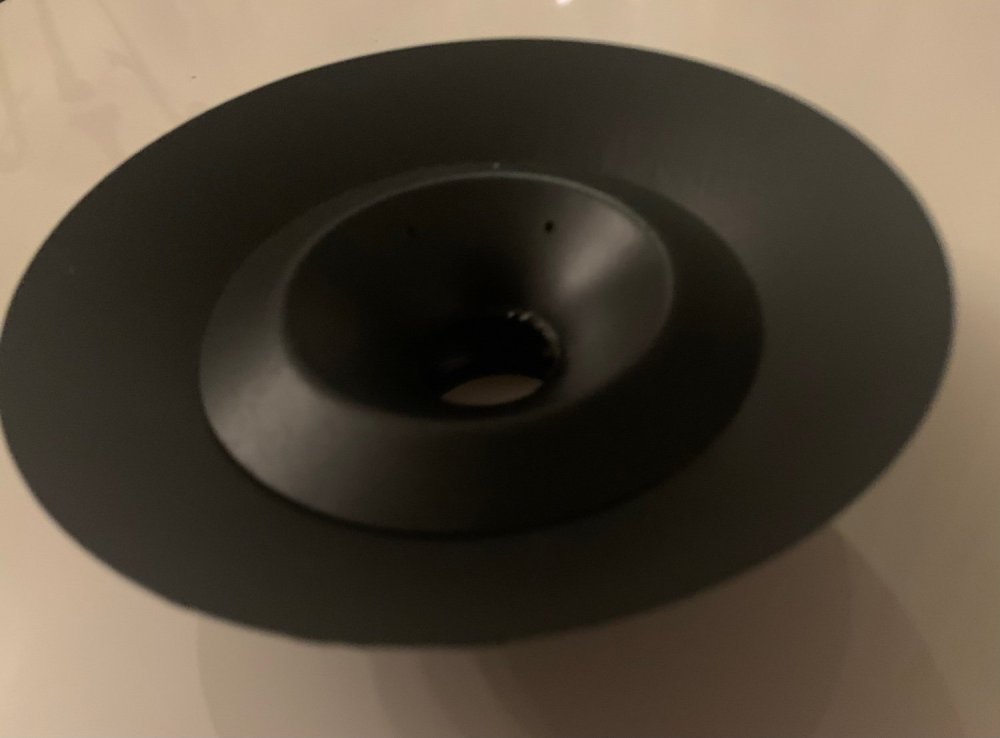

для устранения этого штампую диффузоры в обратную сторону




  • Like (+1) 1
Posted
В 26.10.2024 в 16:13, Михаил SM сказал:

А  вот у версии Sinus u8030x  с её бумажной гильзой что-то 15 вт обнаружить не удалось ... .   Видится , в районе не более   6.. 8 вт .

 У 15 ГДШ бумажная?

Posted
18 часов назад, борис сказал:

 У 15 ГДШ бумажная?

Везде электрокартон. Это не совсем бумага. Вот у АЕР-ов бумага...

Posted
19 часов назад, Urakoff сказал:

Одним из недостатков широкополосников особенно Lowther является их некоторая Крикливость☹️



Это если их совать куда попало, а не в строго определённое для каждой разновидности оформление. В правильном оригинальном крикливости нет.

Posted

Согласен, в оригинальном Voght horn крикливости НЕТ. Потом Лоутеры начали совать в корпуса для которых Пауль Войт не создавал свои динамики☹️


Posted

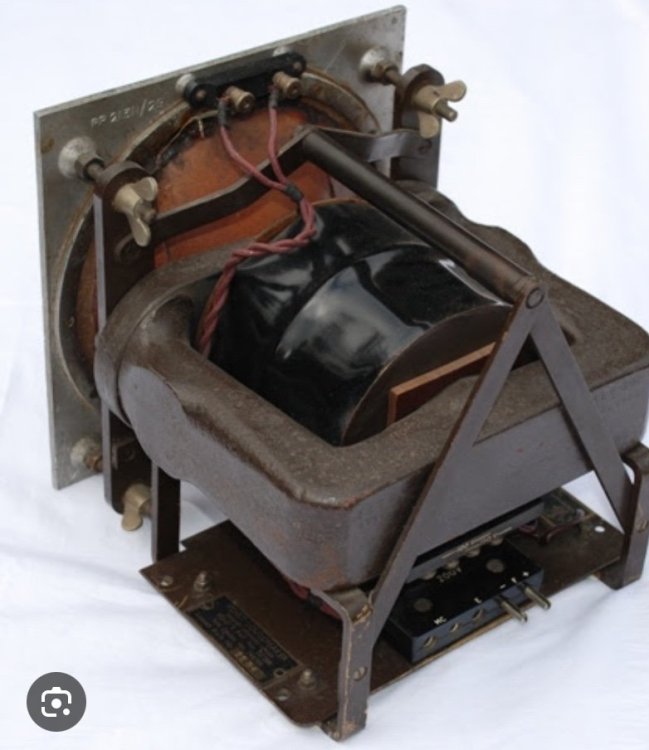

The Voigt Mains Energised drive unit was first available with a single-cone diaphragm from Edison Bell in 1931. This unit had a high electro-acoustic efficiency of between 25-35%.

Weight: 31 lbs

Flux density: 16,000 - 17,500 gauss under working conditions

Magnet gap: 2mm

Field consumption: 40 watts (approximately)

Field energising voltage: 8 voltage ranges



Обратите внимание магнитный зазор 2 мм👍 и при этом 17500гаусс👍

Posted

Если сделать "Magnet gap: 2mm" всего, при диаметре керна 37.8 мм на магите от 2А-12, к примеру, то можно легко получить 2 Тл, а при применении пермендюра и все 2.4 Тл...

..  2 мм - высота...

Posted

 Air gap height и Air gap - высота и ширина магн.зазора. Но именитые производители обычно скромно умалчивают об одном (на выбор), или о сразу двух.)

"Накачать" индукции в него электромагнитом потруднее, чем просто феррит поставить.

Posted

PM1 созданный Паулем Войтом сильно отличается от тех Упрощенных Лоутеров которые мы слушаем сейчас. Центрирующий паук на нитках - это ШЕДЕВР👍 именно по звучанию!

GAP это зазор который они потом уменьшили до 1 мм




Posted

А что именно хорошего в этом динамике кроме ниточек в зазоре, которые просто компенсируют небольшую повышенную задемпфированность из-за верхнего кожаного подвеса? ЦШ в обычном лоутеровском исполнении там может подпортить звучание.

18 000 гаусс при 1.5 мм ширины зазора. При 2 мм останется 1 .1-1.25 Тл. без учета насыщения. Там же квадратичная зависимость.  Железо там хорошее, а вот меди не особо много. Откуда там столько гауссов? Скорее всего и высота зазора тоже не особо большая. Меньше 4 мм.

Хотя как коллекционный это просто прекрасный вариант.

Posted

17500 gauss там при зазоре 2 мм потому что подмагничивание потребляет 42 ватта мощности . К примеру 12’’ Jensen потребляет 14 ватт Телефункен 12’’  всего 11 ватт

Катушка у всех 38мм

Posted

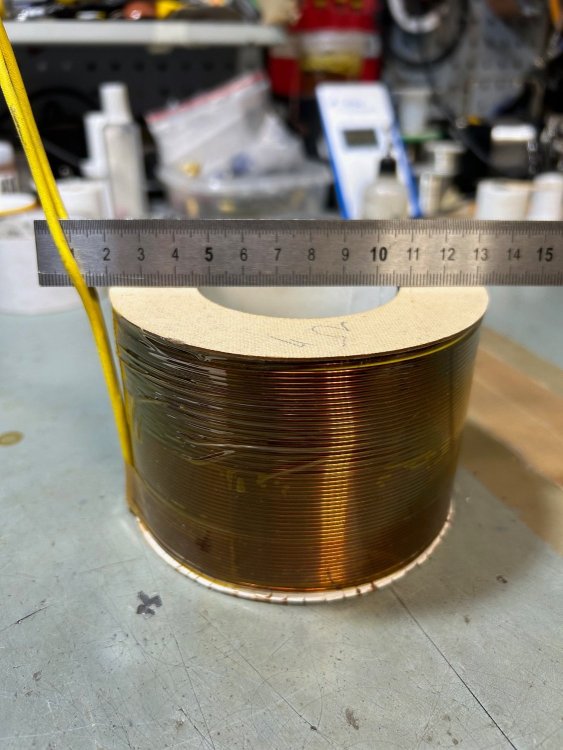

Михаил, что то не так. 42 ватта на FC внешним диаметров примерно 8 см? Так она перегреется нафиг. На фото моя  стандартная FC. Максимум 20 ватт. При этом через 2 часа температура под 45 градусов. Так она в два раза здоровее и витков (читай апер-витков) заметно больше. Както не сходится. Нужно повнимательнее прочитать полное описание "тех" Лоутеров. Это же простая физика. Нужно или тышшы две амервитков, или малюсенький зазор.... или там везде пермендюр. Но всё равно..


Posted

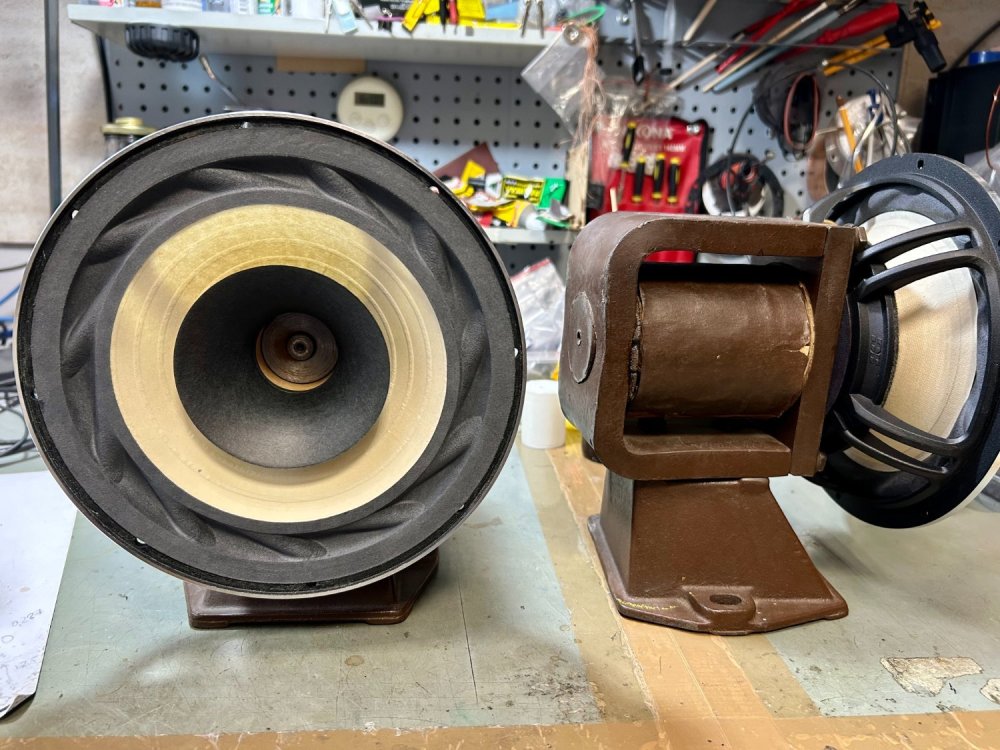

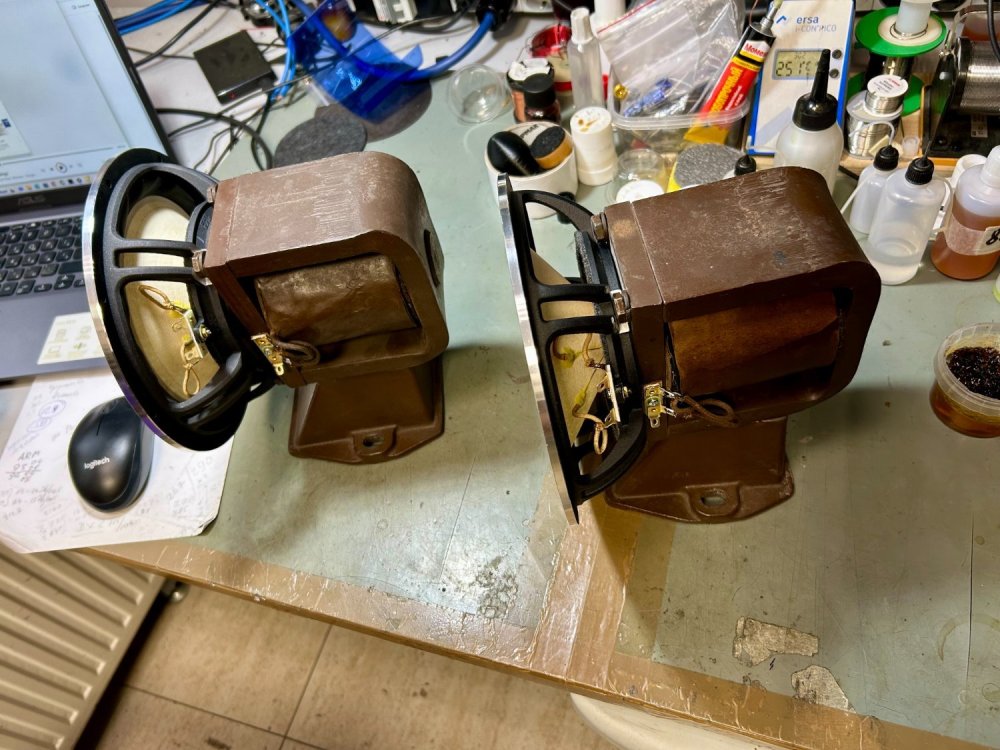

Сделал пару 8@ ШП на старинных FC. Сама FC и железо тоже очень мощные. М.зазор 6х1.35 мм. Индукция 1.2 Тл. При дальнейшем увеличении мощности через час катушка заметно нагревается.



  • Like (+1) 6
Posted



17 минут назад, akustic сказал:

При дальнейшем увеличении мощности через час катушка заметно нагревается.

Встречал в трансформаторах (военных?) несколько вложенных медных полос между внутренними слоями выступающих частей обмотки броневого трансформатора, после сборки прижатых к радиаторам.

Posted
24 минуты назад, Urakoff сказал:

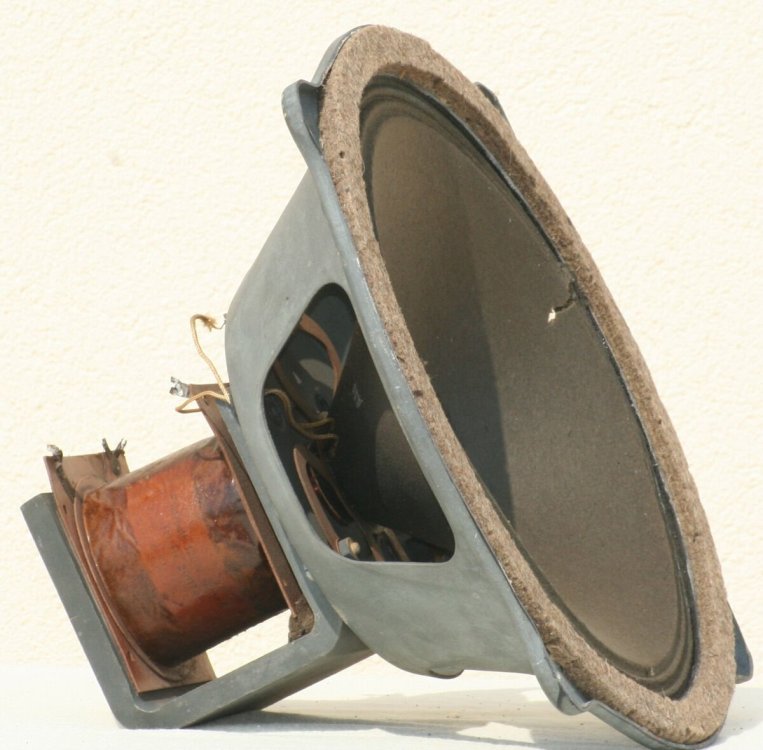

Больше всего меня удивляет размер катушек у динамиков Телефункен😮




Они слишком маленькие или слишком большие?

Posted

Примерно 8...10 Вт.... Довольно тёплые при нормальной длительной работе. Но вроде бы индукция в зазоре не чемпионская?

  • Like (+1) 1
Posted
1 час назад, Xрюн222 сказал:

Примерно 8...10 Вт.... Довольно тёплые при нормальной длительной работе. Но вроде бы индукция в зазоре не чемпионская?

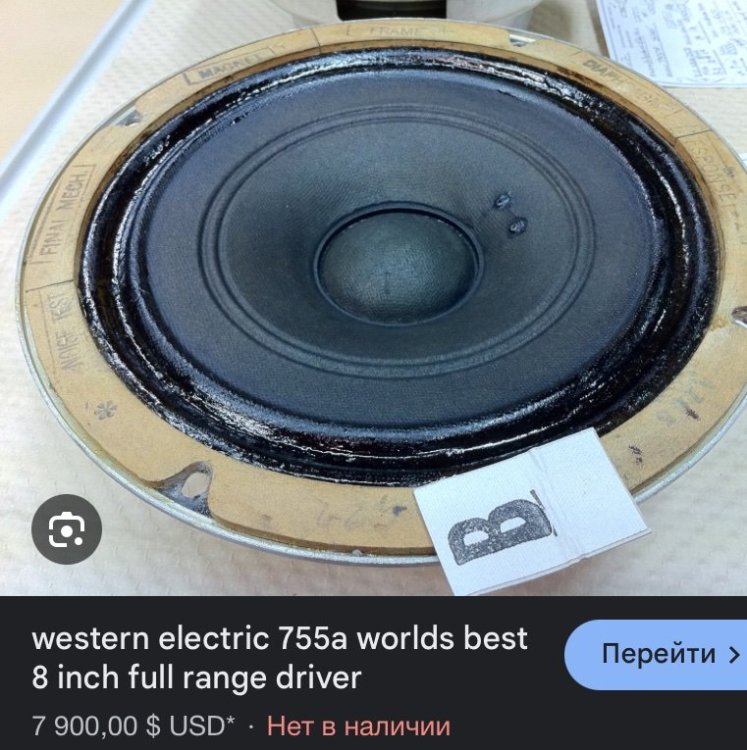

Был удивлен когда узнал какая индукция у знаменитых WE755a😮


Posted
2 часа назад, Xрюн222 сказал:

Примерно 8...10 Вт.... Довольно тёплые при нормальной длительной работе. Но вроде бы индукция в зазоре не чемпионская?

Ну так они же для работы в открытом оформлении. BL не большая, добротность и резонансная высокие.

Posted
2 часа назад, Xрюн222 сказал:

Примерно 8...10 Вт.... Довольно тёплые при нормальной длительной работе. Но вроде бы индукция в зазоре не чемпионская?

Подвижка очень лёгкая. У 10-к не мерил, а у 12-к 1.1 Тл при зазоре вроде бы 5х1.1 мм. Резонанс около 45 Гц ( у тех, что были у меня)

Posted
8 часов назад, Urakoff сказал:

Больше всего меня удивляет размер катушек у динамиков Телефункен😮




Заметил , в большинстве случаев более чем 1/3 высоты намотки звуковой катушки в покое сидит выше верхнего среза зазора(видно на фото выше) .  Почему не симметрично относительно высоты зазора (5мм) ?
