Recommended Posts

Posted
1 минуту назад, ДимДимыч сказал:

Ноль для возможности балансного питания.

 С нашей старой сетью фаза-ноль никуда не включать.

О чём выше я и писал. Теперь окончательно выяснили.

7 часов назад, Ollleg сказал:

в этом случае нужно иметь проводку с землёй в розетке - трёхконтактную, в некоторых новостройках вроде так делают.

А вот при российском стандартном  2х - фаза и ноль (при этом ноль зачастую прямо на щиток заземлён) как быть?



3 часа назад, BAA сказал:

Помех идет знатно, относительно земли. Там самое главное, что при замыкании любого провода на "пациента" пути протекания тока нет.



3 часа назад, Ollleg сказал:

А можно пояснить, если пациента рядом нет, куда ноль прикручивать? Далее у нас идёт аппарат с обычным трансом, скажем, броневым - если на его корпус посадить ноль, то в отличие от пациента, скорее фатальный исход обеспечен.



  • Like (+1) 1
Posted
19 минут назад, ДимДимыч сказал:

Попробовать конечно можно при наличии такой сети.

Никита Сергеевич писал, что делал балансное и эффект хороший, но там трёхфазка была с преобразованием в 230 и средней точкой ( вроде ничего не попутал). Мы с вариантом фаза-ноль уточнили и хорошо, а то начитаются со стороны и будут потом бенгальскими огнями корпуса освещать  :smile-03:

Posted

ЗЗ на экраны. Ноля/фазы нет - обмотка плавает. Если ЗЗ в обычной аппаратуре не заводить то фильтры работать не будут. И с точки зрения безопасности УЗО, для отказа на экран.
Именно так была сделана "чистая сеть" для приборов в лаборатории: мед транс + УЗО 10 ма.
Это личное мнение - читайте таки ГОСТ.

Posted

240 В сеть как сделана у живущих по ту сторону пруда? Правильно, фаза, ноль(глухо заземленный),противофаза.
У медиков исключается путь протекания тока при отказе изоляции.
Это личное мнение - читаем ГОСТ.

  • 3 weeks later...
Posted

Я когда мотаю разделительные и силовые трансформаторы, мотаю три экрана. Первый на каркас, на него первичку, поверх первички второй экран, и третий поверх вторичной обмотки (или анодной). Помехи через железо и торцы обмоток тоже ходЮт.

Специально занимался этим вопросом, взял сильно изношенный двигатель от пылесоса, замотал его в поролон, запихал в коробку, и отнёс на балкон, что бы его не слышать. В розетку с двигателем включил РТ. Включил в этот трансформатор корректор и усилитель на полную громкость.

Если очень грубо, на пальцах, то междуобмоточный экран убирает 70% помех от двигателя, 25% добавляет первый экран, и на грани чувствительности слуха, есть реакция на подключение/отключение третьего экрана.

И пробовал мотать со средней щекой, с переворотом, и стандартно, на всю ширину - с тремя экранами разницы в способе намотки нет. Переворот вилки в розетке ничего не меняет.

И у последнего комплекта экраны РТ отдельным проводом подключил к земляной шине корректора, получилось гораздее, чем землить на батарею или корпус аппарата.

  • Like (+1) 3
Posted

Сергей, привет!  Если не ошибаюсь....трансики в эпоксидке на старом АП...твои изделия?

По поводу РТ, имхо 1-й и 3-й экран лишние  для звука, для условно низкочастотных  помех да... польза.

РТ это не силовик для милливольтметра, с экранируемыми наглухо обмотками.

Экран я тоже пробовал цеплять на ноль, совсем не понравилось.

На землю усилителя получше.

В итоге оставил никуда не подключённым. Звук более свободный.

По некоторым отзывам это не всем нравится,  им лучше "контролируемый" звук.

Posted

Да, Дима, я, так и продолжаю, всех размеров. И околокомпьютерные на 6Н6П, и ГМ-70 ,ГУ-48.

Насчёт экранов, у нас в разных элитных и не очень посёлках, бывает сеть такая, что фонит и свиристит любой усилитель, любого брэнда, цены и схемотехники. Говорят это новые подстанции с тиристорной регулировкой, утверждать не буду, но меня несколько раз приглашали послушать как мой усилитель фонит. У меня ссобой всегда миниатюрный осциллограф, дабы показать хозяину его "синусоиду" с плоскими верхушками и всплесками.

Собственно экраны можно сделать отключаемыми.



  • Like (+1) 2
Posted
6 часов назад, Сергей Б сказал:

И околокомпьютерные на 6Н6П, и ГМ-70 ,ГУ-48.

Если делали выходные трансформаторы для ГУ-48, на какое Ra и какая полоса получалась по F0?

Спасибо.

Posted

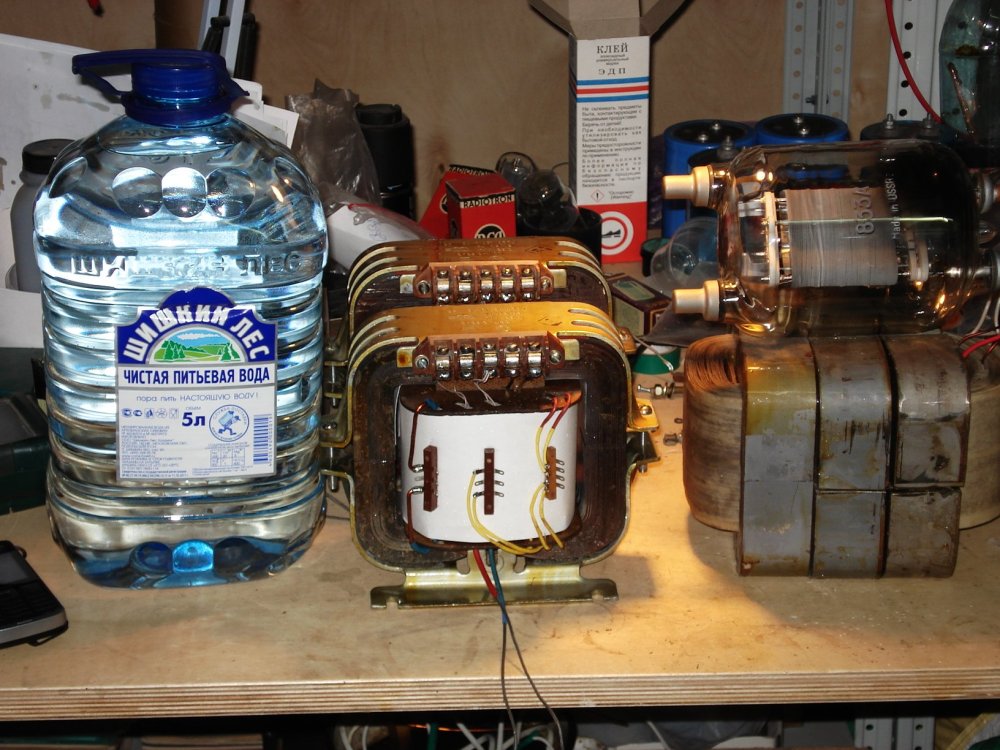

Трансформаторы делал разные, 2-3 железяки от ОСМ 0,63 или 1,0. На фото 3х0,63.

С параметрами сложно, здесь сделал анодное 2850 вольт, звук взрывной, но 4400 витков для 2850 вольт оказалось катастрофически мало, ниже 35-38 герц не получилось. Снизил анодное до 1500, как бы бас встал на место, но динамика пропала, там и драйвер довольно мощный, 5881 с межкаскадным трансформатором, но запись крупнокалиберного пулемёта уже не пугает. В итоге повыщипывал пластины изнутри, и домотал 1000 витков первички, дальнейших замеров не делал, ибо очень всё хорошо получилось. И вторичная обмотка из кучи секций, можно коммутировать от 5 до 14 Ком, оставил 14.

Прослушка — копия.jpg

размер — копия.JPG

  • Like (+1) 2
  • 4 weeks later...
Posted
В 24.04.2022 в 11:13, ДимДимыч сказал:
В 24.04.2022 в 11:13, ДимДимыч сказал:



Форумчане! Если у кого завалялось большое железо и провод обмоточный толстый есть( ну или купить)

и при этом есть желание изготовить для себя РТ, то пишите сюда в тему.

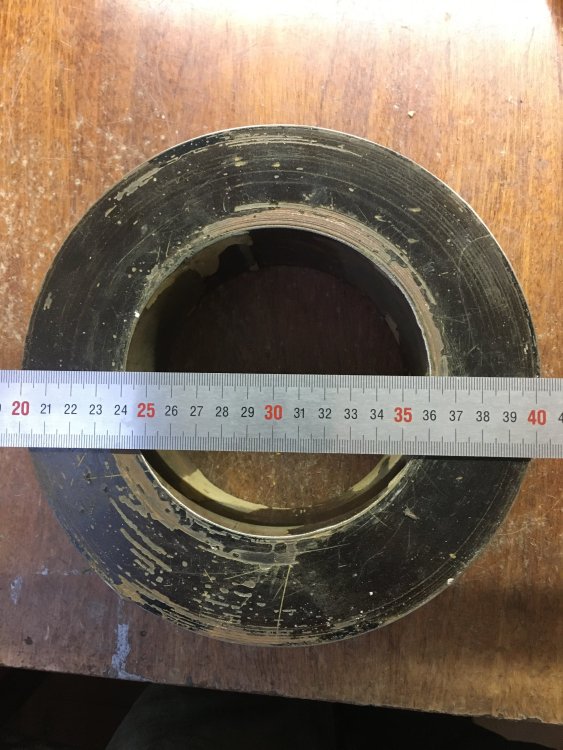

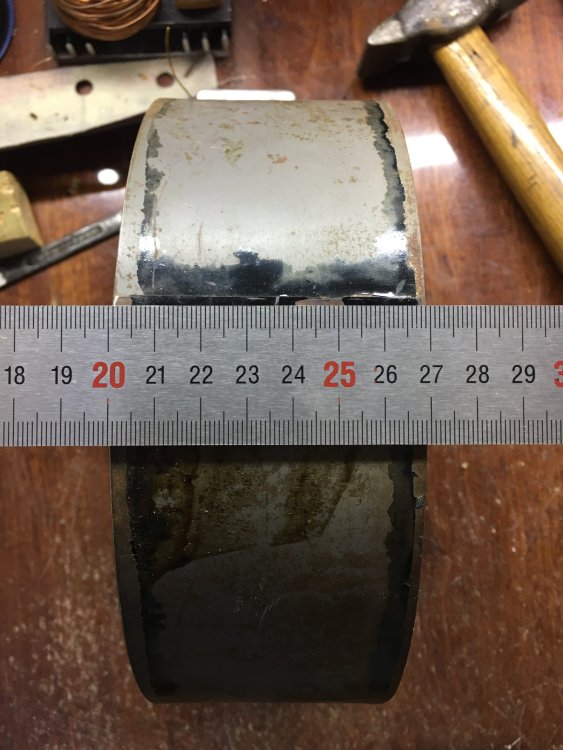

Есть вот такой тор-28квадрат



Posted

Провод есть 1,2мм в лаке, есть также пбд1,5мм(2мм в изол.).

Задумка такая: первичка 230в,вторичка состоит из четырёх одинаковых частей 0-100-110в. , чтобы можно было получить   100в-110в-220в-400в.
Дим Димыч ну что есть.



Posted

Да ну,откуда он. Ручками…

не подходят почему? Из-за большой ёмкостной связи между первичной и вторичной?

Как ее тогда уменьшить, намотать экран?

Posted

Для себя можно и в ручную, но сложно неимоверно.

Ёмкость то можно уменьшить изоляцией, но технически очень сложно. Что то нужно придумывать неординарное.  Экран конечно тоже нужен.

  Минусов  много:

1)Пусковой ток огромен.

2)  Постоянку в сети вообще не переносит.

3) Насыщение тоже бич торов.

4) Симметрию обеспечить очень сложно, особенно если планируется балансное питание.

  Ну а так конечно по любому будет польза для звука.   На сундуке было видео: РТ на торе в работе аудиосистемы, отзыв по прослушке был хороший. Изготовитель Михаил К.   У него супер станок для намотки торов.







Posted

1)не готов ответить( надобно лабораторную провести).

2)э-э много читал про это,воочию не видел ни разу. Я не понимаю откуда может она взяться в сети с глухозаземленной нейтралью!

3)намотаю пробную обмотку,построю график намагничивания и выберу рабочую точку что он гарантированно не влетал в насыщение при возможном случайном перенапряжении.

4)да симметрию в торе сложно обеспечить,согласен.
Балансное питание-у меня такой технике нету,потому пока не актуально.











Posted

Кольцо зрительно делите по полам, мотаем 50% делаем отвод далее мотаем на оставшейся половине, отвод и т.д. Народ даже щечки умудряется делать, а на станке с реверсом наверно еще проще.

Posted

Спасибо,понял. Я и планировал разделить кольцо на четыре сектора по 90* и в каждом мотать 0-100-110в.

  • Like (+1) 1
Posted
On 10/31/2022 at 3:45 AM, BAA said:

240 В сеть как сделана у живущих по ту сторону пруда? Правильно, фаза, ноль(глухо заземленный),противофаза.

Простите, это как? При техфазной-то питающей сети?!

Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.

Это я еще и к тому, что ноль заземляется или у потребителя или у источника,- огромного трансформатора в ТП , (если в городе, то это огромная будка между домами, где крокодил Гена хотел детский домик сделать, да передумал).

Моя правильная версия 3 фазы, ноль, земля. В квартиру с электроплитой заводят так! С тремя фазами.  А с газовой, - одна из фаз и ноль, ну его и "глушат" в щитке. Сразу для трех квартир.

Да! И стандарт сейчас - 230 Вольт, а не 240 и 220...

Posted
16 минут назад, Карабасс сказал:

115-0-115 наверное будет лучше на каждом полу кольце под сетьевое 230 со средней точкой для фильтра.

На вторичке фильтр не нужен! Это плохо для звука. Твёрдое имхо из моей практики за 8 лет изготовления РТ. Не  нужно мудрить во вред себе.

В первичку можно попробовать.

Posted

Если уж такой "упор" в тему, то попробовали бы запитаться от 3-х фазной сети, у кого электроплиты...

3-х фазный трансформатор и 3-х фазный выпрямитель Ларионова, со всеми достоинствами... Чем мотать РТ...
