Михаил SM Local

Михаил SM

Posted
Posted
20 часов назад, Stan Marsh сказал:

Это сразу фперлы! Чем фазу оперделяли? Отвëртовкой с неонкой? Куда катится этот мир.

Проблема в том , что никто (или почти ) не конкретизирует смысл своих понятий в конкретику.  Миссия техноадминов видится корректировать часто известную писанину и не только отправкой куда подалее.. .  Аудиоинженер вообще обязан давать чёткие определения и уже потом объяснять их смысл и практические применения.    Конкретного понимания -что такое ""размазанная фаза"" , насколько экранирование работает на субъективную музыкальность или аудиофилию -  звуки чистые , но ""мёртвые""  , но приборы никто не отменял .., но и слушаем, б.. , пока ушами .

В  итоге , по теме , одни за очень большие и тяжелые , 20 квт (кто больше?) разделительные трансформаторы , другие -  150вт на источнике (СД) являет чудеса ... .., но вот у меня заказчик сидит читает (и не один) , ""за....   и ""меня вопросами ..  , системы с пиковыми потреблениями свыше 1 квт (флагманские транзистор. концы Денон) , сейчас разделительный трансформатор 230- 100в на 2 квт - тор  .  Человек тем не менее громко не вваливает .., ему лучше насколько -  5 квт , 20квт или киловатта за глаза?

  • Like (+1) 2
  • Replies 946
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Михаил SM сказал:

Конкретного понимания -что такое ""размазанная фаза"

А ты видео смотрел? что может быть не понятного, на одном конце всегда ноль вольт. Найдёшь у себя хоть один такой трансформатор или думаешь они все такие? Вот это и будет ответ твоему кенту, а тор пусть сдаст страждущим, в хифи им делать нефиг.

johnson1496 Master

johnson1496

Posted
Posted
5 часов назад, Алекс сказал:

А ты видео смотрел? что может быть не понятного, на одном конце всегда ноль вольт. Найдёшь у себя хоть один такой трансформатор или думаешь они все такие? Вот это и будет ответ твоему кенту, а тор пусть сдаст страждущим, в хифи им делать нефиг.

Смотрел. И причем здесь фаза?

немой Proficient

немой

Posted
Posted
24 минуты назад, Nordwind сказал:

а куда экраны трансформаторв подключать? Если земли нет в розетках?

Cделать контур заземления и завести в дом ... :smile-33:

  • Like (+1) 3
tubelover Collaborator

tubelover

Posted
Posted
55 минут назад, Nordwind сказал:

Вопрос мэтрам, а куда экраны трансформаторв подключать? Если земли нет в розетках?

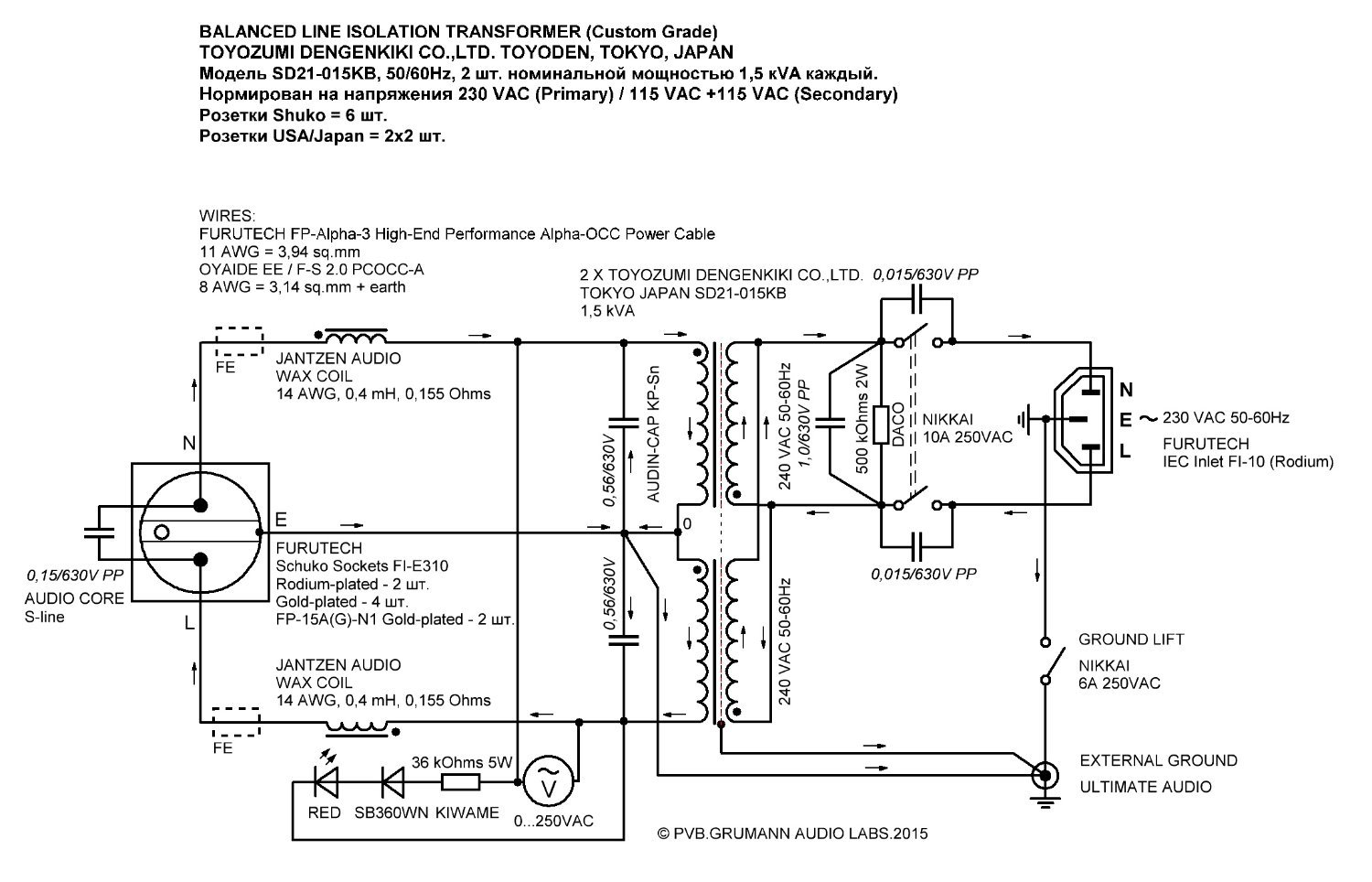

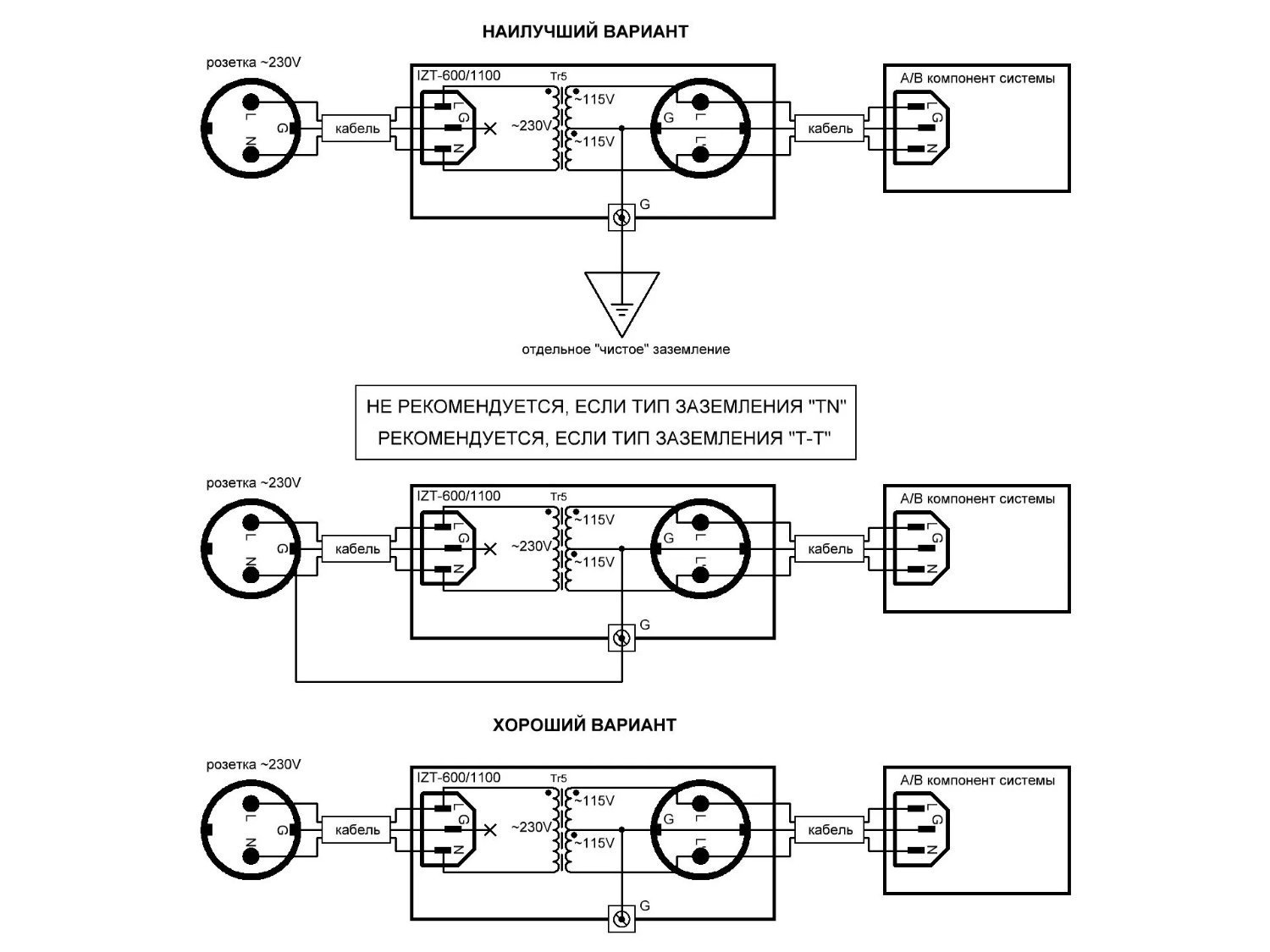

Пара схем. Если нет возможности сделать отдельные земли, то экраны к плавающей земле на вторичке.

Но мне больше понравилось заземление ТТ на слух. Две отдельные, "чистые" земли на розетке и на вторичке. И фильтрация до и после транса.



  • Like (+1) 1
  • Thanks (+1) 1
Nordwind Contributor

Nordwind

Posted
Posted
1 час назад, немой сказал:

Cделать контур заземления и завести в дом ... :smile-33:

В доме так, в квартире земля от щита идёт, там жесть на ней,на этой "земле"

Nordwind Contributor

Nordwind

Posted
Posted

Так, а если просто трансформатор, напрмер в RIAA корректоре, куда экран сетевого трансформатора подключать? Напоминаю - в квартире земли нет и не будет( Даже на холодной воде какой то потенциал от нуля в розетке(

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Nordwind сказал:

Вопрос мэтрам, а куда экраны трансформаторв подключать? Если земли нет в розетках?

Для борьбы с ВЧ помехами на корпус питаемого им устройства. Вопрос в другом, а надо ли? Ведь тут как антибиотик борьба нещадная, бьют и своих и чужих. Для приёмника отфильтроваться вещь полезная, для усилителя больше вреда чем пользы...

Алекс Proficient

Алекс

Posted
Posted
14 минут назад, Nordwind сказал:

Так, а если просто трансформатор, напрмер в RIAA корректоре, куда экран сетевого трансформатора подключать?

Если с подключением его, в АС сильно меньше "пионерской зорьки" и прочих наводок то польза на лицо. Если ничего не меняется однозначно забыть, звучание страдает, факт.

tubelover Collaborator

tubelover

Posted
Posted
1 час назад, Nordwind сказал:

Так, а если просто трансформатор, напрмер в RIAA корректоре, куда экран сетевого трансформатора подключать? Напоминаю - в квартире земли нет и не будет( Даже на холодной воде какой то потенциал от нуля в розетке(

Да, земля многоквартирного - это обычно беда. Как вариант, перед фонокором поставить разделительный и подключить к средней точке вторички.

Еще интересная тема, дроссель в земляной шине. Пока не пробовал.

На форумах рекомендуют два последовательно РТ ставить. Сначала мощный 5-7-10 кВт. От него питаем усилители мощности и к нему же еще один (два) разделительный 1-2,5  кВт, к нему уже пред, источники. Пробовал пока только в одной системе (РТ 10 кВт, к нему РТ 2,5 кВт на источник, пред), играло лучше, чем каждый транс в сеть. Но этот вариант еще требует проверки в нескольких системах и измерений.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
8 минут назад, Алекс сказал:

Неправда, другое дело когда вместо ушей осциллограф.

А ваши уши имеют сертификат от Акустической комиссии с личной подписью Аркадия Аполлоновича Семплеярова? Тогда да, но с этим  всё равно лучше в гумраздел.

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted
1 час назад, Алекс сказал:

Неправда, другое дело когда вместо ушей осциллограф.


Не имею привычки спорить с воинствующими дилетантами. Автора в игнор.

  • Like (+1) 2
tubelover Collaborator

tubelover

Posted
Posted
1 час назад, Stan Marsh сказал:

А ваши уши имеют сертификат от Акустической комиссии с личной подписью Аркадия Аполлоновича Семплеярова? Тогда да, но с этим  всё равно лучше в гумраздел.

На большинстве форумов, вот таких пользователей публично выжигают каленым железом. Чтобы была культура общения на форуме, обмен мнениями, исправление ошибок. А тут или паясничают или откровенно хамят несколько специалистов. Результат - ничего писать не хочется, ветки пустые. Нет желания опускаться до их уровня и начинать ядовитые перепалки.  Большинство, только читают. Но это ваша территория, вам решать.

  • Like (+1) 3
Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Stan Marsh сказал:

А ваши уши имеют сертификат от Акустической комиссии с личной подписью Аркадия Аполлоновича Семплеярова? Тогда да, но с этим  всё равно лучше в гумраздел.

В этой теме прозвонка и мультиметр главней ушей, без них РТ будет весить два пуда, а работать на 300ватт.

Алекс Proficient

Алекс

Posted
Posted
1 час назад, ДимДимыч сказал:

На то он и РТ.

5...10 превышение потребляемой мощности.

Этот период  альтернативной инженерии десятикратного запаса длился не долго, хотя в моём случае запас более чем в тридцать раз))). Ушной вердикт: забыть как страшный сон и больше не возвращаться.

Сейчас, примерно спустя 13 лет, и пред и тот же сидюк запитаны от 150 ваттного трансика у которого звуковой потенциал с тем монстром даже нечего сравнивать, вот такая сила у правильного распределения потенциала по вторичной обмотке.

P.S.

  Монстру розетка фурутех не помогла :biggrin:



  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Розетка фурутех для верящих.

 А вот РТ хорошее дело.

Проверял на слух несколько раз.

  На чём проверяли свой 30-ти кратный? И правильно ли он мотан?

Что за усилитель?

Алекс Proficient

Алекс

Posted
Posted
20 минут назад, ДимДимыч сказал:

На чём проверяли свой 30-ти кратный? И правильно ли он мотан?

Мотан так же "а ля ТС180"



22 минуты назад, ДимДимыч сказал:

Что за усилитель?

какой был на тот момент, на ГМ70



25 минут назад, ДимДимыч сказал:

На чём проверяли свой 30-ти кратный?

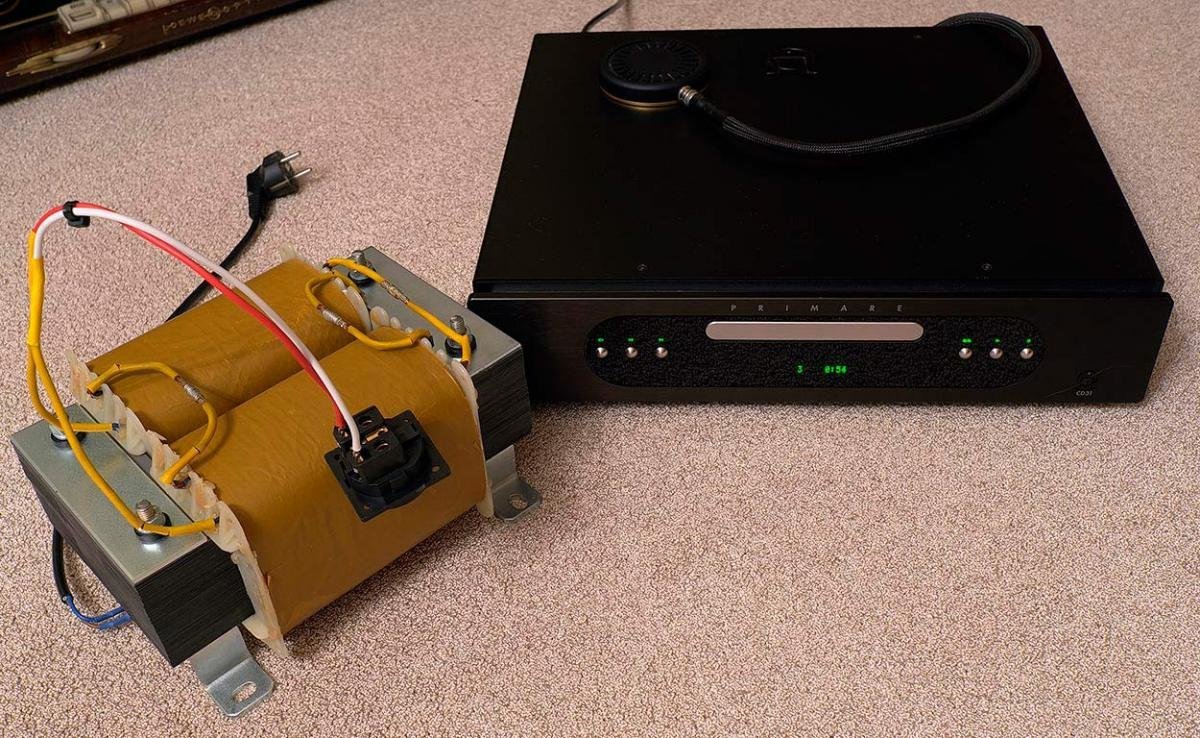

Primare CD31 (на фото рядом с РТ)
