Конденсаторы, резисторы и все по ним

maximka

By maximka
in Passive

 Share

Recommended Posts

Сергей Б Local

Сергей Б

Posted
Posted

Я бы контактные лепестки не удалял, и вообще не трогал корень лепестка.

У конденсаторов внутри некоторое разрежение, и при нагреве припой всасывается внутрь, и куда он там ляжет неизвестно.

  • Replies 357
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

May
May

В своих усилителях предпочитаю гальванику везде, но иногда на входе усилителя  разъемы  L и R  с гальванической связью,  устанавливаю дополнительные входные  L и R  разъемы с разделительными конденсат

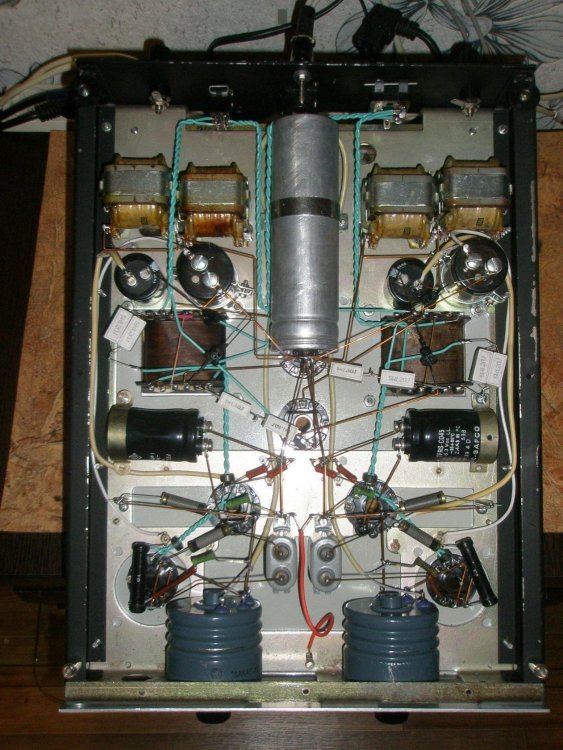

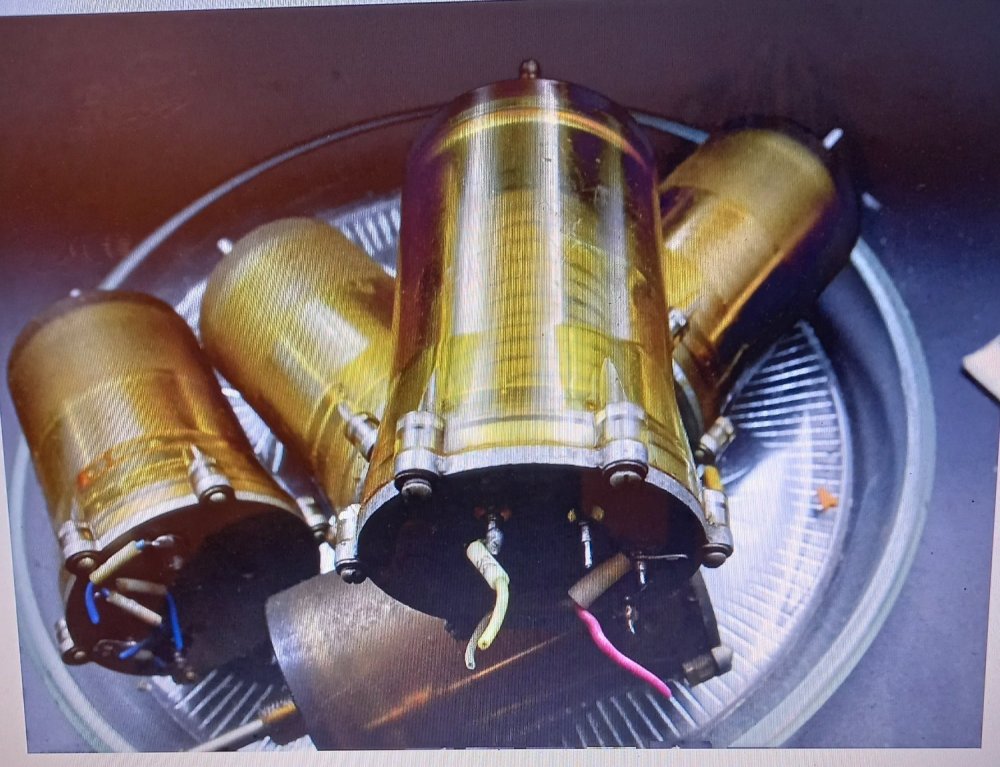

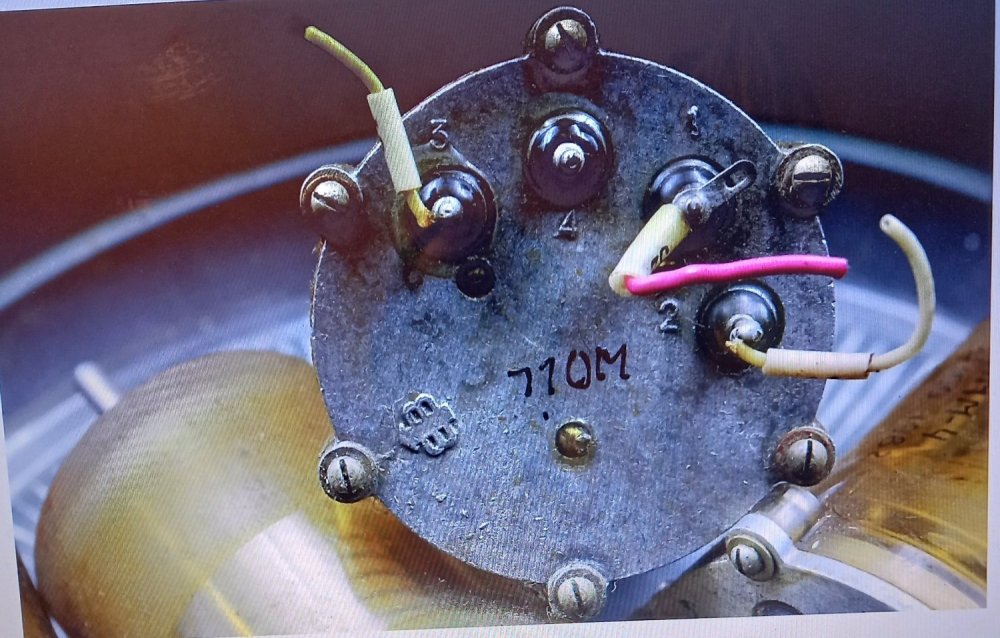

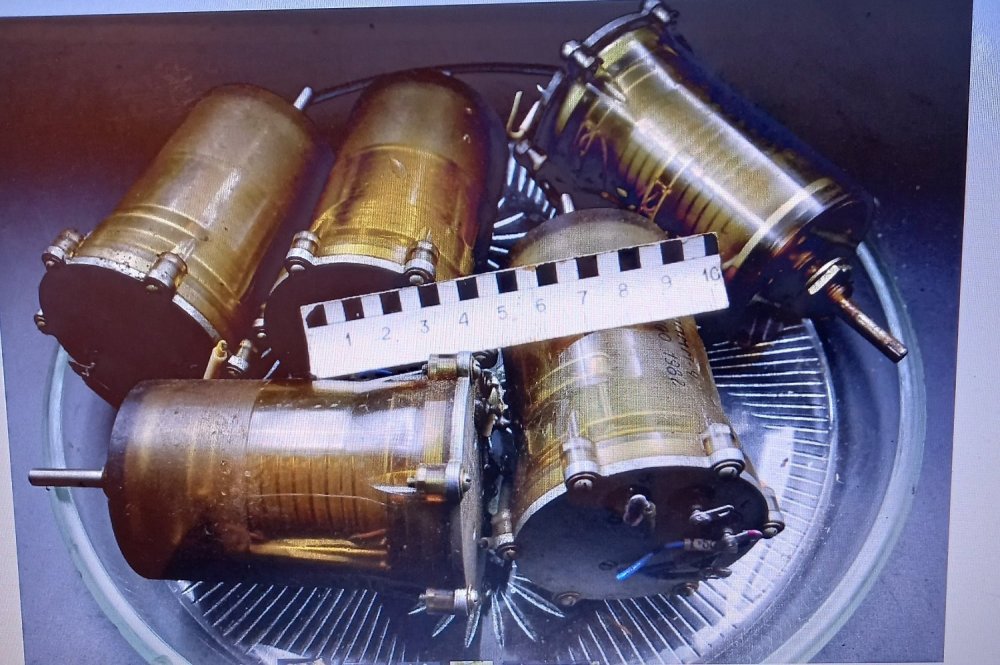

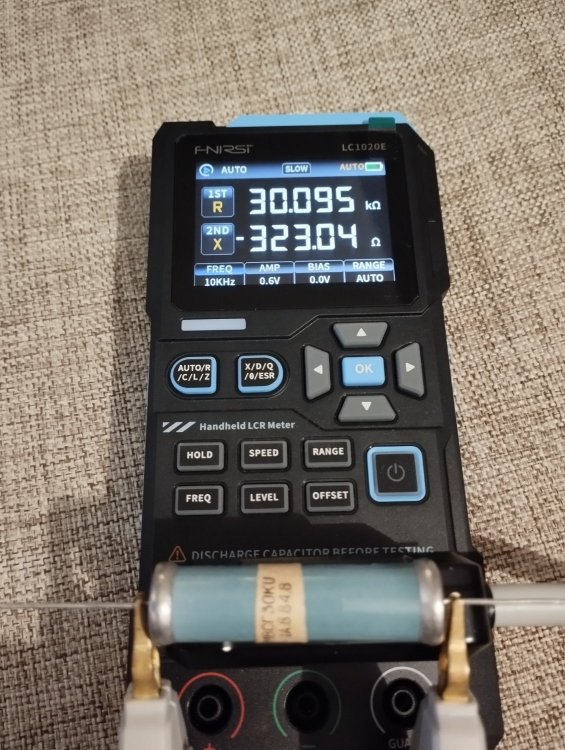

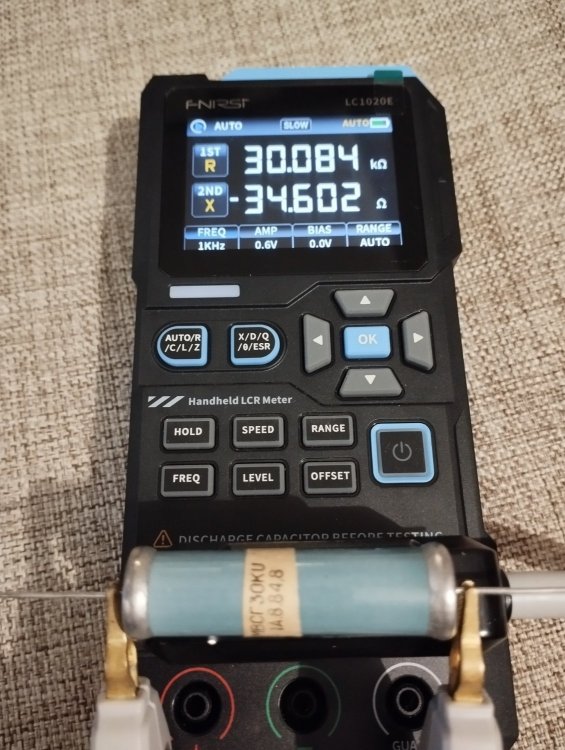

Posted Images

Михаил SM Local

Михаил SM

Posted
Posted

Копипост   page-54#post-281205

Раз зашло про стабильность резисторов, сделал маленькую лабораторку. Взял 40 разных типов резисторов, сопротивлением примерно 5 кОм (некоторые типы 500 Ом, которых не было на 5 кОм). Это связано с тем, что дома у меня мультиметр со шкалой на 6000 единиц, то есть он позволяет измерить сопротивление 5 кОм с разрядностью в 1 Ом - 5,000 кОм. Измерив сопротивление при 25 градусах, нагревал его феном паяльной станции с температурой установленной на 100 градусов, и фиксировал как изменяется сопротивление резистора. Данные занес в таблицу.
Теперь выводы.
По термостабильности самые хорошие С2-29В, С2-13, С2-14 и MF-0.25
Кстати, С2-29В сортированные по группе термостабильности (А, Б, В) сначала шли нормально - группа А стабильная, группа Б похуже, а вот резистор из группы В оказался лучше Б, поэтому думаю группы это максимумы, в реальности некоторые экземпляры могут быть лучше (как впрочем, не только с резисторами бывает)
Резисторы написанные как MF-0.25 с каким-либо цветом, означает то, что они выглядят как MF с маркировкой полосками, только цвет покрытия не синий, а зеленый (оранжевый), эти резисторы не MF, другие, просто тип или не помню, или не знаю.
На втором месте резисторы МЛТ, Р1-7, С2-33, МТ, керамические шершавые серые (и других цветов).
МЛТ по сути неважно какие по цвету, есть и красные и коричневые, хуже, лучше, может цвет влияет на надежность, не знаю, но по ТКС разница несущественная, да МТ чуть лучше.
На третьем месте конечно же углеродистые. импортные CF (светлокремовые), ВС, С1-4, УЛМ, С2-22 и импортные объемные как наши ТО (пластиковый коричневый цилиндр с цветными полосками).
Резисторы с керамическим покрытием напылением (КЕРАМИЧЕСКИЕ ШЕРШАВЫЕ СЕРЫЕ) могут быть как УГЛЕРОДИСТЫЕ, так и МЕТАЛЛООКИСНЫЕ, что и подтвердил опытный тест. На 1 Вт оказался металлоокисный, на 2 Вт углеродистый, внешне ничем НЕ ОТЛИЧАЛИСЬ. Это только заметно на температуре.
Китайские резисторы MF-0.25, не заметил разницы с С2-29В, правда они были не купленные, а шли в комплекте с прибором с Алиэкспресс в комплекте (конструктор)
Вот две таблицы, одна сортированна по ТКС, другая по типу

Резисторы по ТКС.png
Резисторы по типу.png
  • Like (+1) 1
  • Thanks (+1) 2
asder55 Apprentice

asder55

Posted
Posted

Здравствуйте.

А какие типы резисторов и конденсаторов лучше использовать в цепях коррекции лампового фоника?

  • 1 month later...
  • 5 weeks later...
Юрий_Б Local

Юрий_Б

Posted
Posted

1. KC или FKC/Поликарбонат (PC)/Фольга/К77-
2. KP или FKP/Полипропилен (PP)/Фольга/К78- !!!!!!
3. KS или FKS/Полистирол (PS)/Фольга/К70- !!!!!!
4. KT или FKT/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Фольга/К73-
5. KPS/Полифениленсульфид PPS/Фольга
6. KE или FKE/ /Фольга
7. KF или FKF/ /Фольга
8. TFT/Тефлон (политетрафторэтилен PTFE)/Фольга/К72-
9. TFF/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN/Фольга/К73-
10. TFM/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Металлизированные/К73-
11. MKC/Поликарбонат (PC)/Металлизированные/К77-
12. MKL/Лакоплёнка (LF)/Металлизированные/К75-
13. MKP/Полипропилен (PP)/Металлизированные/К71- !!!!!!
14. MKS/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Металлизированные/К73-
15. MKS*/Полистирол (PS)/Металлизированные/К71- !!!!!!
16. MKT/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN/Металлизированные/К73-
17. MKV, MKK*/Полипропилен в масле (PP)/Металлизированные !!!!!!
18. MKY/Полистирол (PS)/Металлизированные/К71- !!!!!!
19. MKI/Ритон (полифениленсульфид PPS)/Металлизированные
20. MPS/Полифениленсульфид PPS/Металлизированные
21. /Каптон (полиимид PI)
22. MP/Бумага в масле (P)/Металлизированные/К40У
23. Mica/Слюда/Металлизированные/К31-
24. Silver Mica/Слюда/Фольга/ССГ СГМ"

  • 3 weeks later...
Russ3000 Local

Russ3000

Posted
Posted

Подарили тут пару конденсаторов в качестве переходных в корректор, JENSEN старинных, полистироловых, 19,8 нФ, 200В. Type ATTE. Измеряются красиво. У них один торец закрыт красной резинкой, другой черной, значит ли это что они полярные, или предпочтительно включение поляризации?

BAA Master

BAA

Posted
Posted
47 minutes ago, Russ3000 said:

Подарили тут пару конденсаторов в качестве переходных в корректор, JENSEN старинных, полистироловых, 19,8 нФ, 200В. Type ATTE. Измеряются красиво. У них один торец закрыт красной резинкой, другой черной, значит ли это что они полярные, или предпочтительно включение поляризации?

Ну какая поляризация у одного из лучших диэлектриков... это как направление у провода.

BAA Master

BAA

Posted
Posted
16 minutes ago, Stan Marsh said:

Если конденсаторы намотаны неправильно, у них есть начало и конец.

У "супер" конденсаторов намотка неправильная? Верю что есть внешняя обкладка, но обычно сверху достаточно много просто пленки.

KAI Proficient

KAI

Posted
Posted
2 часа назад, Russ3000 сказал:

Подарили тут пару конденсаторов в качестве переходных в корректор, JENSEN старинных, полистироловых, 19,8 нФ, 200В. Type ATTE. Измеряются красиво. У них один торец закрыт красной резинкой, другой черной, значит ли это что они полярные, или предпочтительно включение поляризации?

Иногда  обозначают вывод в обкладки находящейся сверху. При подключении его к "земле" обкладка становится экраном для помех.

Насчёт поляризации проблема придуманная, как думаю.

  • Like (+1) 1
kaw-gm Explorer

kaw-gm

Posted
Posted

Не помню где, возможно на старом АП был описан способ определения где какой вывод конденсатора в плане поляризации. (Обкладка, начало- конец)





Russ3000 Local

Russ3000

Posted
Posted

Запаял их в корректор в качестве разделительных, красненьким к выводу с высоким потенциалом, несмотря на небольшую емкость и высокое входное последующего каскада, 2,2МОм, играет неплохо, не зря их хвалили, до него стояли к 71-7 на 29нФ, выпячивало середину слегка.

KAI Proficient

KAI

Posted
Posted
4 часа назад, kaw-gm сказал:

Не помню где, возможно на старом АП был описан способ определения где какой вывод конденсатора в плане поляризации. (Обкладка, начало- конец)





Какой поляризации, мгновенной или медленной?

  • 4 weeks later...
johnson1496 Master

johnson1496

Posted
Posted

Теоретически нет, более того, рабочие частоты у них пошире, чем у фольговых, значит звук должен уйти в плюс. Из минусов - даже небольшое кратковременное превышение по напряжению ведёт к пробою и короткому замыканию (это уже из личной практики на производстве).

  • Like (+1) 2
BAA Master

BAA

Posted
Posted
2 hours ago, Anatolii said:

Такого типа в звуковых схемах . Есть противопоказания?

Это приличные танталовые конденсаторы от KEMET - хороши на питании, во всяких там транзисторах и микросхемах в добавок к керамике.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
2 minutes ago, Anatolii said:

полоса это минус?

Стабильность импеданса на ВЧ всяко в плюс. В звуковой тракт их не ставят. Относительно высокое внутреннее сопротивление и низкая индуктивность позволяют демпфировать паразитные резонансы у тех же цепей с керамикой. отчего и ставят, как "резервуар энергии" на НЧ. Сейчас переходят на твердотельные алюминиевые и гибридные алюминиевые.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted
17 часов назад, BAA сказал:

Стабильность импеданса на ВЧ всяко в плюс. В звуковой тракт их не ставят.

В легендарной ESI Juli@, которая у меня была, ими все утыкано именно в тракте звука. Попытки улучшить звук, заменив их на аудиофильские проваливалась полностью.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Ваше утверждение не оспариваю, но и поддержать не готов. Опять же, старый, мог отстать.
"Сухой" тантал - конченое Г для надежности. Первое, что меняют в старой радиоаппаратуре, при кз в питании.

Если бы везде стояли параллелипипеды из тантала или хотя-бы они же окукленные, то и спорить не о чем.
Если это легендарное с танталами (боюсь таки полимерные) - бывают исключения.
CA7 на конденсаторах означает С=16В A7=10 мкФ и ничего не говорит о типе.

Вот ваша карта:
https://www.esi-audio.com/media/pictures/?w=esi&p=6&g=1&l=en
И, как кажется, у разъемов, в том самом тракте, стоят кругляши, скорее всего алюминиевые.
А квадратики - на питании.

Вот PANASONIC, для примера, есть и всякие другие.



  • Like (+1) 1
BAA Master

BAA

Posted
Posted
20 minutes ago, Sergio said:

У меня такое же мнение - тантал рулёз для звука.

Особенно в резисторах - в тропиках не корродирует.
