Recommended Posts

Posted

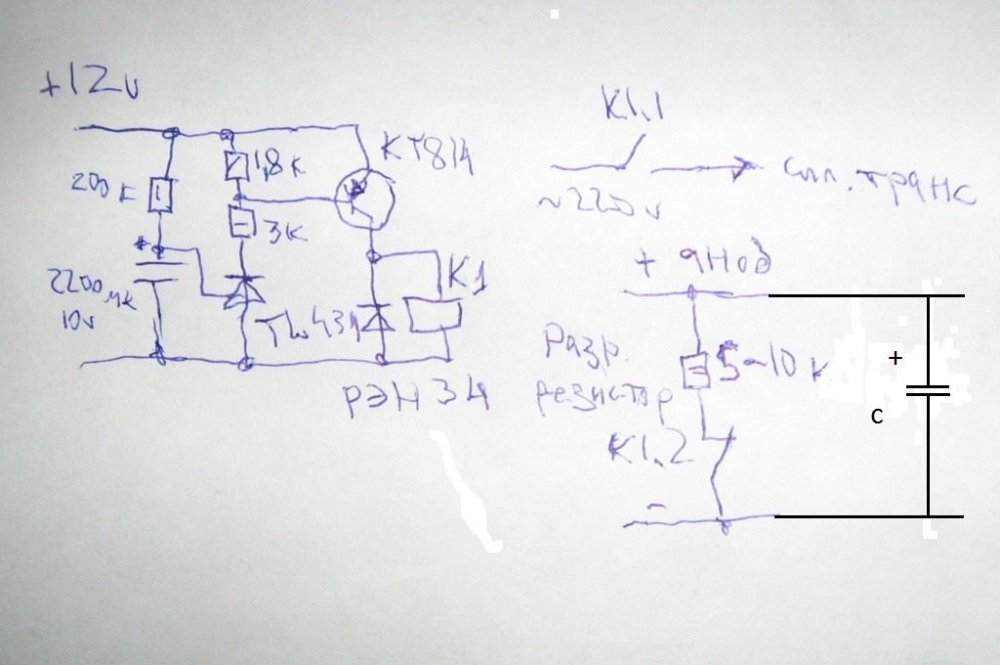

1. Питание 6с4с с кенотроном 5ц3с

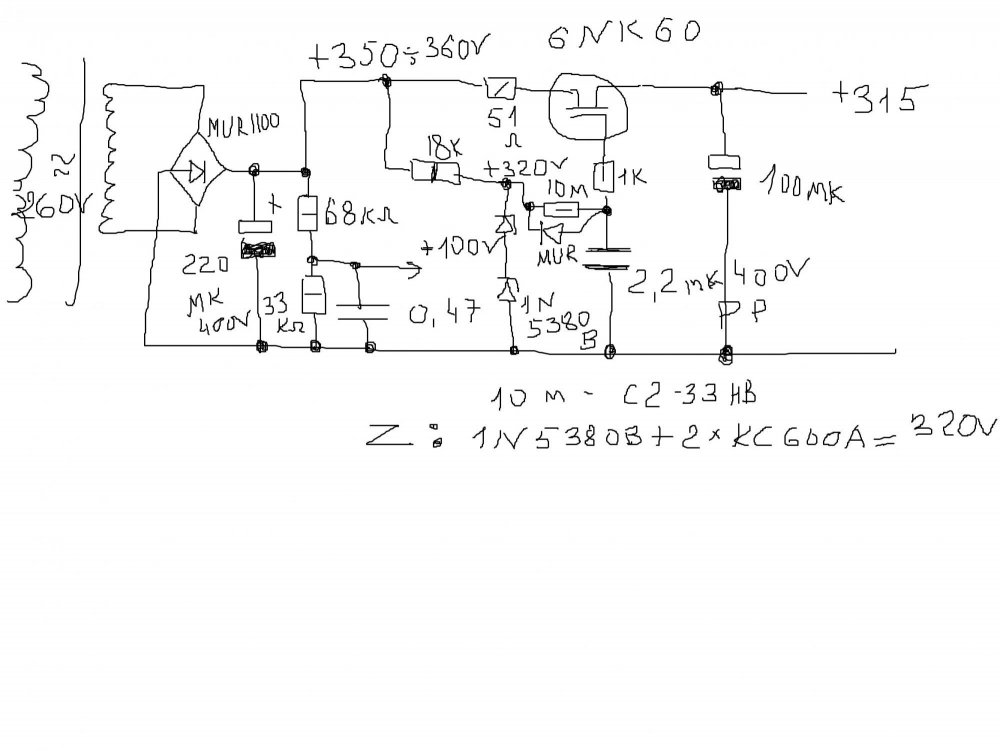

Тумблер "Вкл", накалы 6н8с, 6н9с и т.п. по мере прогрева. Реле задержи через 2-2,5 минуты К1.1 подает ~230в на анодный и ~5в на накал 5ц3с, двухступенчатое, примерно от половины на двух диодах, и полное от кена, как Александра Бокарёва. Не выделывается даже кен 5ц3с на 100-200мкф.

Выкл: реле с перекидными контактами К1.2 подключает разрядный резистор 5-10 ком, 2вт.

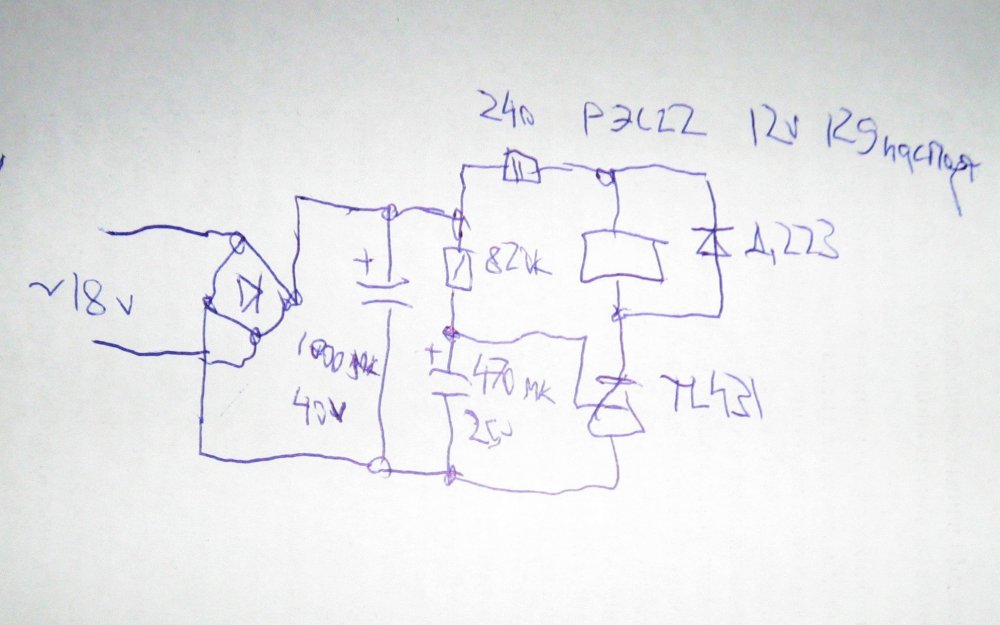

2. Питание 45 триода

Тумблер "Вкл", накалы 6н8с, 6н9с и т.п. по мере прогрева. Реле задержки на ТL431 через 2 минуты подает анодное и накал 45 триодов. При "Выкл"  разряжается токами ламп и шунтирующими резисторами.

В Бруски стоят 0,1мкф*200в КБГ-И, лучший из советских фольговый бумага-масло в фарфоровом корпусе. и 0,1мкф*600в Black Cat.

ПС: автоматика включает питание после прогрева ламп, когда на КБГ-И напряжение 150-160в, 200в ему не страшно. Хотя, он и трехкратное напряжение держит ~ несколько минут.

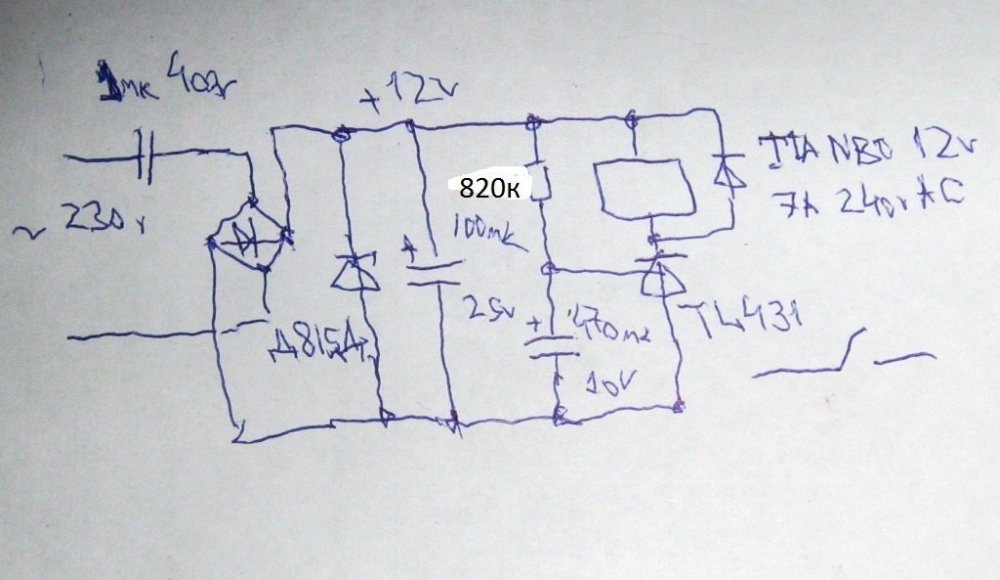

3. Задержка анодного питания примерно 1,5-2 минуты, например прямо от сети ~230в





Posted

- Может я просто ленив, но вполне приживались стандартные индустриальные реле времени.
- Было вполне достаточно минуты.
- В случаях высокого напряжения питания - NTC резистор в первичку анодного трансформатора + второе реле. Нарастание очень плавное можно получить. Вполне приемлемо даже в случае газотронов.
- Разряжать БП мне больше импонирует самими лампами, обеспечив задержку отключения того же накала.

  • Like (+1) 2
Posted

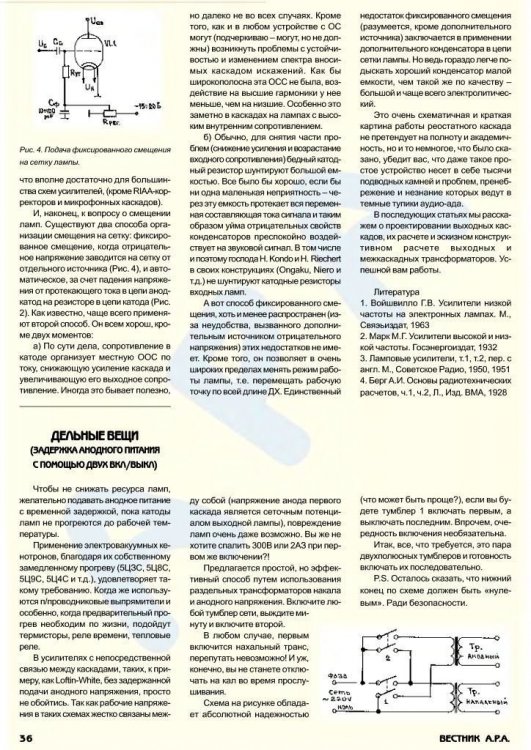

Два выключателя.

Нажимаешь любой - накал поехал, в том числе и на 5ц3с

Второй через минуту - полторы - анодное подалось.

Точно так же неоднократно пользовал и 100 и 200мкф сразу после кена, за 20 лет полёт нормальный.

Никаких реле .

  • Like (+1) 1
Posted

Если накалы ламп отдельными накальниками, а накальная обмотка кенотрона на основном силовике..

 то все проблемы решает единственный тумблер П2Т-14.

Плавная подача анодного на прогретые лампы.

Единственно немного "страдает" кенотрон, но это его штатная работа.



  • Like (+1) 3
  • Thanks (+1) 1
Posted

Не люблю два тумблера, это еще с "войны" осталось. Пусть будет ИМХО.

Старых реле РЭН33, РЭН34, РЭС22, РЭС32 дома до фига и больше. С РЭН34 и транзюком пашет лет двадцать уже.

Обратите на двухступенчатое вкл кенотрона, 5ц3с без этого просто капец котёнку на ёмкость больше 10 мкф. А так лет пятнадцать. Резистор 180-220 Ом 2 Вт, не указал.



Posted
1 час назад, ДимДимыч сказал:

то все проблемы решает единственный тумблер П2Т-14.

Да, Дмитрий, хорошее решение. Так и сделал у себя по твоему совету, который ты давал ещё на старом АП.

Сделать просто, нужен всего один тумблер, работает хорошо и не надо никаких софтстартов.

Спасибо, что поделился оригинальным решением подачи питания.

?

Posted (edited)

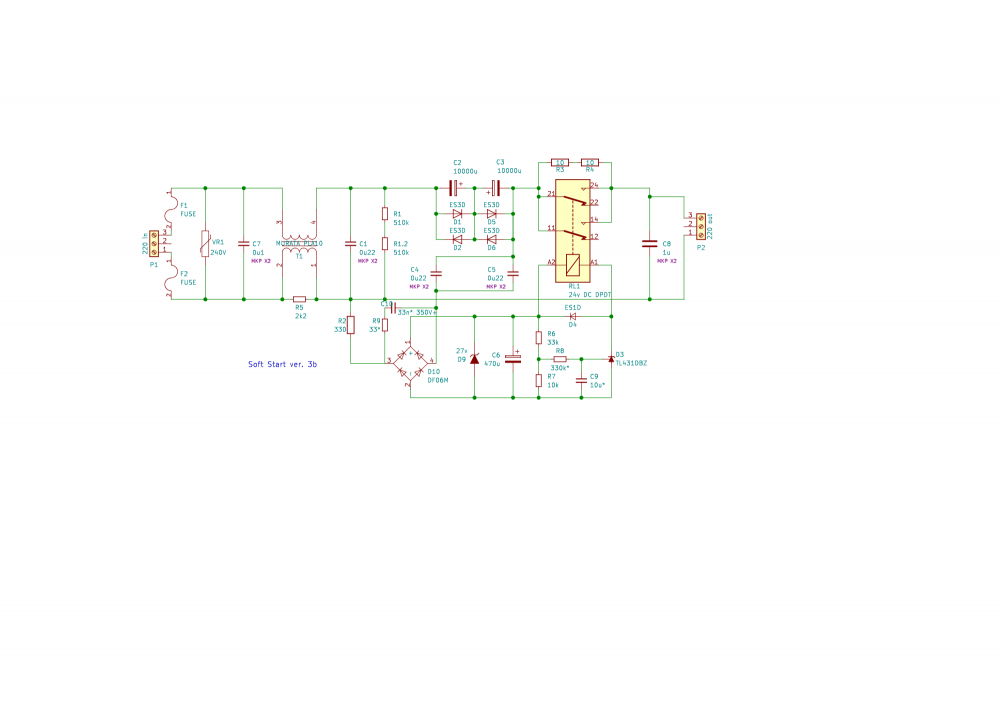

Если сперва включать питание накала ламп, а для анодных цепей питания усилителя применить софт сарт ?  В интегральном усилителе схема эта работает, по питанию стоят два тора по 150 Вт. Бросок тока анодного питания будет ведь меньше.


Edited by matss
Posted

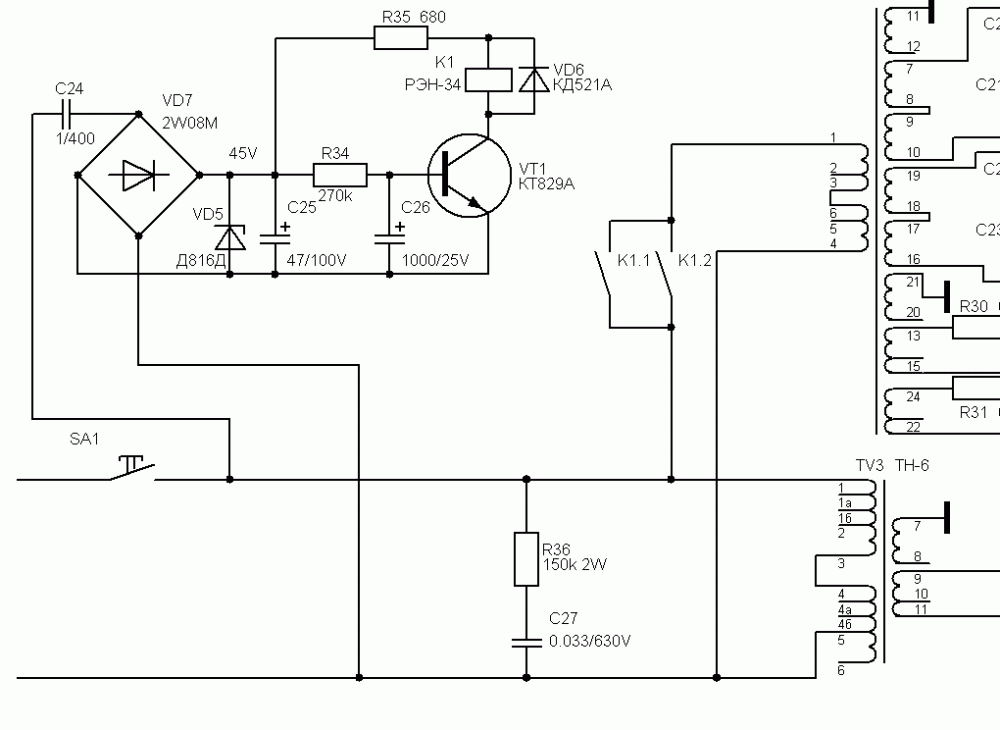

Очень давно применял такой таймер, простота и надёжность.

А главное ТС не нужен.

Только помню какие то заморочки были по ёмкости С25.....вроде увеличивал раз в 5...10.


Posted

Где лучше включать контакты реле, на выходе С,   R(L),   C фильтра анодного питания ?

Posted (edited)

Эта схема задержки анодного питания (схема из журнала Радиоаматор 5/2000) - контакты реле стоят после С - L - C анодного питания.

Edited by matss
Posted
1 час назад, юрий робертович сказал:

Обратите на двухступенчатое вкл кенотрона, 5ц3с без этого просто капец котёнку на ёмкость больше 10 мкф. А так лет пятнадцать. Резистор 180-220 Ом 2 Вт, не указал.



3 часа назад, Ollleg сказал:

Нажимаешь любой - накал поехал, в том числе и на 5ц3с

Второй через минуту - полторы - анодное подалось.

Точно так же неоднократно пользовал и 100 и 200мкф сразу после кена, за 20 лет полёт нормальный.

Никаких реле .



Posted
1 час назад, Mark Levinson сказал:

Не надо никаких софтстартов.

Нужно/не нужно - зависит от конкретных условий и номиналов.

Posted
12 минут назад, юрий робертович сказал:

Правильно - коммутировать ПЕРЕМЕНКУ

Де факто



 В конце 90х 5 лет макетом работал, вкл с двух тумблеров, 5ц3с за всё время даже не поперхнулся










на последнем усе так же:


Posted (edited)
48 минут назад, юрий робертович сказал:

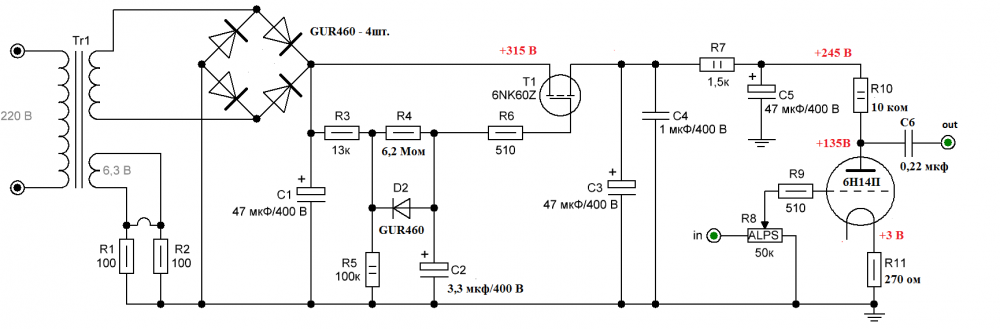

Плавный старт...

Про устройство задержки и фильтрации (УЗФ) анодного напряжения для ламповых усилителей С.Сергеев в своём клубе отдельной темы не стал создавать, хотя народ (и он сам)давно применяет


Edited by Сергей Ал.
Posted
6 минут назад, Кружка сказал:

Так заряд в обоих случаях через. Резистор!

Естественно. А это кто то оговаривал? ?



Posted
7 часов назад, Ollleg сказал:

неоднократно пользовал и 100 и 200мкф сразу после кена, за 20 лет полёт нормальный..

И приведенные примеры схем не одно и тоже.

Posted
1 час назад, Кружка сказал:

И приведенные примеры схем не одно и тоже.

Это лишь 2 схемы, на самом деле было в разы более и не всегда резистор перед первым конденсатором в 50-100мкф.

Где то тумблер на вторичке по переменке стоял (если пользовал тан), но чаще у меня ТА и  кенотрон на отдельном ТН в схемах были, 2 тумблера - это уже на автомате в любом устройстве ставлю. Всегда в сеть 1.накал, позже анодное, с 90х это как правило у меня. И конечно полная перестраховка - любой тумблер из двух всегда сначала включает накал.
