4 минуты назад, Xрюн222 сказал:

Приварены они по таким точкам, где поток очень мал  или равен 0.

Так, ведь изначальный вопрос был о заусенцах на краях железа, не думаю, что поток там сильно больше.

Posted

заварить можно в любом месте и не раз но только  все швы должны быть снаружи ...

Или только внутри ,..

Много раз приходилось заваривать после перемотки ....




  • Like (+1) 1
Posted
7 минут назад, Xрюн222 сказал:


Еще раз! Вихревые токи зависимы от ФИЗИЧЕСКОГО расстояния от злементов магитопровода, но никак не зависят от ГАЛЬВАНИЧЕСКОГО контакта между ними.

Posted
10 минут назад, Константин сказал:

Так, ведь изначальный вопрос был о заусенцах на краях железа, не думаю, что поток там сильно больше.

Нет, конечно, он там такой же. То есть почти 0.

Posted

Ещё один в игнор.
Если коррозию не остановить, то сердечник разопрет. От ржавчины. Это проблема непропитанных аморфов. Повышенная влажность и привет. Если вы не покрасили не зафосфатипровали и так далее, то соржавеет. Все "военные" сердечники и трансформаторы были окрашеные: либо серые либо зеленые либо кремовые. Не ржавые. Как и бытовые трансы ЗЧ из магазина электрон: даже те были в зеленом цапоне. Даже, простите за мой французский, ...ный электромотор в пылесосе, с цинковкой в виде изморози, уж бытовее не бывает и тот не имел шихтовки с окалиной. Где вы такое берёте, испорченное негодным хранением?

Горячекатаное железо существует только для электромагнитов, да и то, не факт.

Отжигали всегда в водороде, в вакууме, в инертном газе, под слоем талька на крайняк

  • Like (+1) 1
Posted
2 часа назад, KAI сказал:

Так!

Не так, увы. Если нам придет в голову сделать катушку из магнитомягкого провода, он замкнет накоротко магнитное поле сердечника и превратится в калорифер. Именно по этой причине на некоторых динамиках для понижения добротности используют кольцо из меди/латуни.

Posted
15 минут назад, BAA сказал:

Горячекатаное железо существует только для электромагнитов, да и то, не факт.

Отжигали всегда в водороде, в вакууме, в инертном газе, под слоем талька на крайняк

 Интересная новость.

Posted
40 минут назад, Константин сказал:

Не так, увы. Если нам придет в голову сделать катушку из магнитомягкого провода, он замкнет накоротко магнитное поле сердечника и превратится в калорифер. Именно по этой причине на некоторых динамиках для понижения добротности используют кольцо из меди/латуни.

А если кольцо сделать из железа динамик сгорит?

Что делают токи Фуко с магнитный потоком в сердечнике?

Posted
1 час назад, KAI сказал:

А если кольцо сделать из железа динамик сгорит?

Что делают токи Фуко с магнитный потоком в сердечнике?

1. Не сгорит, в данном случае кольцо станет частью керна и его эффективность будет стемиться к нулю.

2. Разъясните, какое отношение токи Фуко имеют к обсуждаемому вопросу?

Posted
3 часа назад, BAA сказал:

Где вы такое берёте, испорченное негодным хранением?

Завтра скину подробное фото, этой самой ржи, посмотрите.


По сортам стали , в том числе ГК полно инфы в интернете и спектр применения ГК железа в свое время был гораздо шире,в том числе и в связи.

Posted

Только недавно написал, что на выход фоно приделаны трансформаторы из г/к Ф-пластин, железо ВПЧ, именно от связи. Вроде даже тоньше, чем 0,35, на память.

  • Like (+1) 1
Posted
9 hours ago, Константин said:

он замкнет накоротко магнитное поле сердечника

А если сердечник убрать, трансформатор работать будет?

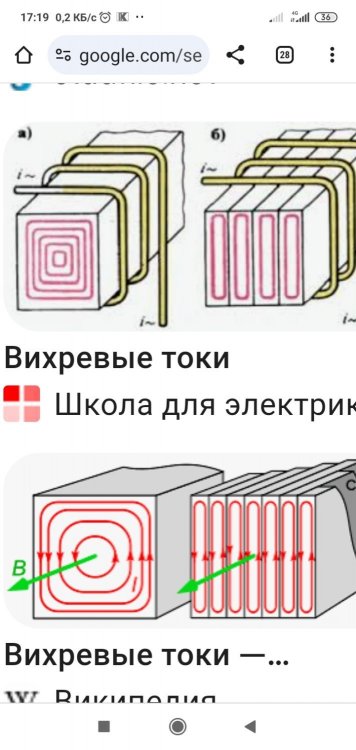

P.S. Посмотрите картинки, движущиеся, может так дойдет.

Spoiler

Или возьмите проволоку для "творчества", железную в ПВХ изоляции, зеленая такая и сделайте транс. А потом напишите "был неправ, вспылил" и далее по тексту. Пожалуйста.



  • Like (+1) 1
Posted
10 часов назад, Xрюн222 сказал:

Только недавно написал, что на выход фоно приделаны трансформаторы из г/к Ф-пластин, железо ВПЧ, именно от связи. Вроде даже тоньше, чем 0,35, на память.

Всё правильно.

Там 0,3 мм.

Posted
44 minutes ago, Джон Поллак said:



Ржавый кусок металла удален. Читаем ГОСТ, про ГК сталь и возникает вопрос...
Вот тот самый "морозный" узор и возникает при травлении.


  • Like (+1) 1
Posted
34 minutes ago, Buran81 said:

Это с Титаника подняли)))?

Скорее из очередного склада типа "гараж"

  • Like (+1) 1
Posted
1 час назад, W_L сказал:

Вопрос немного не по теме, тк трансформатор для РР усилителя, в раздумьях сейчас вариант построения двухтакта на 6С4С, в лице твз взор падает на данный вариант, на железе М6

https://tec.org.ru/board/tvz_100pp_universal/141-1-0-3172

Нормальные тр-ры. В зависимости от АС можно попробовать коммутацию на 8 и 4К по первичке.

Posted
4 минуты назад, Константин сказал:

Нормальные тр-ры. В зависимости от АС можно попробовать коммутацию на 8 и 4К по первичке.

Обычные вариант данных твз, не на М6 железе уже тестировал, результаты очень хорошие, вот и задумался для 6С4С взять что-то посерьезнее

Posted
13 минут назад, W_L сказал:

Обычные вариант данных твз, не на М6 железе уже тестировал, результаты очень хорошие, вот и задумался для 6С4С взять что-то посерьезнее

Мой совет. Перед покупкой свяжитесь с продавцом/производителем и попросите их собрать EI пластины не в перекрышку, а в стык, без зазора. В готовом изделии после лаковой пропитки это сделать сложнее. Индуктивности там выше крыши, чуть потеряете, не страшно, а выигрышь от такой "доработки" более, чем заметный.

Posted
1 час назад, Константин сказал:

Мой совет. Перед покупкой свяжитесь с продавцом/производителем и попросите их собрать EI пластины не в перекрышку, а в стык, без зазора. В готовом изделии после лаковой пропитки это сделать сложнее. Индуктивности там выше крыши, чуть потеряете, не страшно, а выигрышь от такой "доработки" более, чем заметный.

Пластины в М6 варианте твз уложены вот так, это твз66 SE М6


  • Like (+1) 1
