maximka Posted March 14, 2023 Share Posted March 14, 2023 17 минут назад, Aexey_NNZ сказал: На 6Н6П буква Т ставилась в виде отдельного штампика чёрной краской или серебряной краской. Прямо сейчас не найду , но попадались экземпляры и других пальчиковых ламп маркированых так же, но достаточно редко . были помнится 5Ц4С-Т ,и 6Н8С-Т, именно через - написано, той же краской что и сама маркировка, или травление , еще и цоколя были коричневые , что редкость для новосибирска, Quote Link to comment Share on other sites More sharing options...

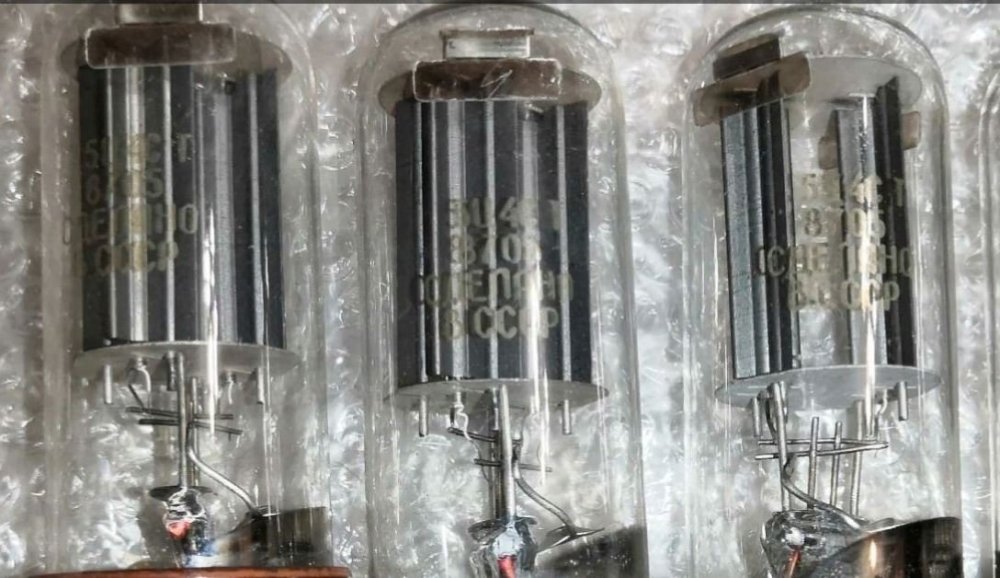

maximka Posted March 14, 2023 Share Posted March 14, 2023 фото из сети, не 6Н6П, но для понимания Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted March 14, 2023 Share Posted March 14, 2023 После 1985(в связи с развалом?) к привычным "Е", "В", "И", "Р" добавились "М", "К", может и какие-то ещё буквы. А "Т" когда стала появляться? До или после развала? Кроме того, вряд ли "Т" - означало тропическое исполнение, хоть для унифицированных моточных изделий "Т" или "УХЛ" применялись. Но "тропические" лампы? Сомнительно. Quote Link to comment Share on other sites More sharing options...
Юрий_Б Posted March 14, 2023 Share Posted March 14, 2023 9 минут назад, maximka сказал: были помнится 5Ц4С-Т ,и 6Н8С-Т, именно через - написано, той же краской что и сама маркировка, или травление , еще и цоколя были коричневые , что редкость для новосибирска, Если лампы не проходили тест, Т закрашивали золотистой краской,где то лежат пара 6Н3П-Е , найду выложу. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted March 14, 2023 Share Posted March 14, 2023 2 минуты назад, Юрий_Б сказал: Т закрашивали золотистой краской Попадались 6П14П с закрашенными "ЕВ". Кстати, есть 6Н6П маркированные красной точкой на голове. Quote Link to comment Share on other sites More sharing options...
Zippi Posted March 14, 2023 Share Posted March 14, 2023 41 минуту назад, maximka сказал: Были и такие За всю мою практику с лампами, пролетела только 1шт 6Н6П-И коробчатая Проще говоря, фотон, начало 60-х, конструктив 1 к 1 ИР, а точнее ир без буквы р Может такие и лежат у Юрия Робертовича , хотя у меня всего 1, и больше купить не получилось таких и лицезреть в интернете Много чего наша промышленность делала и маркировала Были еще 6Н6П индекс не помню, или его вообще там не было , в обычном исполнение , ноги в золоте Буду в Гараже, если откопаю коробчатую 6Н6П-И и с позолоченными ножками, выложу сюда Ноги в золоте это ДРУ, но 6н6п ни разу с этим индексом не видел Quote Link to comment Share on other sites More sharing options...
немой Posted March 14, 2023 Share Posted March 14, 2023 С буквой Т в ромбы Я уже выкладывал в этой теме , правда никто не заметил ... А Других ламп с индексов Т ( часть с коричневым цоколем ) у Меня много всяких... Quote Link to comment Share on other sites More sharing options...
Zippi Posted March 14, 2023 Share Posted March 14, 2023 18 минут назад, немой сказал: С буквой Т в ромбы Я уже выкладывал в этой теме , правда никто не заметил ... А Других ламп с индексов Т ( часть с коричневым цоколем ) у Меня много всяких... У восьмёрок у всех коричневый цоколь? Quote Link to comment Share on other sites More sharing options...
немой Posted March 14, 2023 Share Posted March 14, 2023 Quote Link to comment Share on other sites More sharing options...
Zippi Posted March 14, 2023 Share Posted March 14, 2023 5 минут назад, немой сказал: Ну собственно сколько видел, только с коричневым были, с чёрным ни разу не попались Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted March 14, 2023 Share Posted March 14, 2023 1 час назад, Stan Marsh сказал: После 1985(в связи с развалом?) к привычным "Е", "В", "И", "Р" добавились "М", "К", может и какие-то ещё буквы. А "Т" когда стала появляться? До или после развала? Кроме того, вряд ли "Т" - означало тропическое исполнение, хоть для унифицированных моточных изделий "Т" или "УХЛ" применялись. Но "тропические" лампы? Сомнительно. В принципе возможно. Более влаго и грибо стойкие цоколя, цемент, покрытия ножек и т.п. Quote Link to comment Share on other sites More sharing options...
BAA Posted March 14, 2023 Share Posted March 14, 2023 1 hour ago, Stan Marsh said: Кстати, есть 6Н6П маркированные красной точкой на голове Это входной контроль, я видел транзисторы с тремя, именно поэтому. Quote Link to comment Share on other sites More sharing options...
Юрий_Б Posted March 14, 2023 Share Posted March 14, 2023 1 час назад, Stan Marsh сказал: Попадались 6П14П с закрашенными "ЕВ". Кстати, есть 6Н6П маркированные красной точкой на голове. Это знак центральной заводской лаборатории входного контроля, рядом могла стоять еще и желтая тчк, это цеховая лаборатория. Поверяли все детали которые приходили на завод, кроме абовянских, они шли сразу в изолятор брака. Quote Link to comment Share on other sites More sharing options...
Катана Posted March 15, 2023 Share Posted March 15, 2023 Вложу 5 копеек своих что еще помню и не забыл по лампам 6н6п . 1.Когда еще работал на ТЭЦ , Ламы которые были упомянуты в самом начале темы - 6Н6П- Т ( особо термостабильная ) встречал в древних усилителях для самописцев , 60ых и самого начала 70ых годов , при чем по памяти , сами эти достаточно здоровенные металлические сундуки , в которых и размещалась сама электроника , совсем не имели ни каких либо отверстий для вентиляции . Сами лампы 6н6п-т , легко отличить от обычных даже визуально не читая маркировки , у них посередине перегородка ( экран , 9 нога ) сделана из белого металла а не из серого , и немного шире чем у обычных 6н6п . Выпускали их только Новосибирский завод . 2. Лампы меченные красной краской на шпинделе лампы . либо точкой на верхней части лампы , в моем понимании , это говорит о том что триоды в баллоне прошли проверку на идентичность ( разброс ) по току . ....................................................................................................................................................................................... Самописец типа: ДС1, ДСР1, ДС1-Т Автоматические показывающие самопишущие и регулирующие приборы с дифференциально-трансформаторной индукционной схемой ДС1, ДСР1, ДС1-Т, ДСР1-Т. Назначение приборов. Автоматические показывающие и самопишущие приборы с дифференциально-трансформаторной индукционной схемой типа ДС1 работают в комплекте с дифференциально-трансформаторными индукционными датчиками и предназначены для измерения и записи следующих величин: разности (перепада) давлений; расхода жидкости, пара, газа; из быточного давления (напора); разрежения газа; уровня жидкости; других величин, для измерения которых используются дифференциально-трансформаторные индукционные датчики с ходом плунжера от 2 до 5 мм. Автоматические показывающие. самопишущие и регулирующие приборы с дифференциально-трансформаторной индукционной схемой типа ДСР1 имеют регулирующее устройство и одновременно с измерением и записью производят автоматическое регулирование указанных выше величин. Предназначены для работы в стационарных условиях. Приборы типа ДС1, ДСР1 обычного исполнения предназначены для работы при температуре окружающего воздуха от 5 до 50°С и относительной влажности до 80%, а тропического исполнения — при температуре окружающего воздуха от 5 до 55°С и относительной влажности до 95%. Quote Link to comment Share on other sites More sharing options...
Катана Posted March 15, 2023 Share Posted March 15, 2023 Еще , выпуск ламп 6н6п анод-коробка ,фрязино 1957-1959гг . фотон начал их делать 1959-1961 г. включительно . и самое начало 1962г ( январь. февраль и март ) но в качестве исключения мне попадались и июнь 1962г. Потом уже пошли измененной конструкции с ,, крылышками ,, 1962-1966гг , пока в апреле 1966г. в Ташкенте не случилось землетрясение . далее с 1967г. их делал Новосибирск . .................................................................................................................................................. Крылышки сделаны на аноде для того чтобы улавливать электроны испускаемые катодом. И из за этого отпала нужда во внутренних дополнительных стенках на анодах как в старых лампах, типа –коробка приваренные микроточечной сваркой . По этому они по тех параметрам стали такие же , а звук изменился. В коробчатых лампах , электроны ловились внутри анода и сигнал как бы шёл быстрее без потерь, нежели когда эти остатки электронов ловятся крылышками которые дальше. И получается что часть доходит до анода сразу , а часть чуть позже. А после 66 года стали применять другой сплав анода. Более дешёвый по этому звук вообще пропал. Хотя характеристики остались те же ( на истину не претендую , это мои так сказать домыслы и мысли вслух ) Вот сделал фото разобранных ламп , слева - фотон , справа фрязино . что бы было видно про что речь . Разницы между первой и второй не увидел , кроме разной конструкции титановой таблетки . 1 Quote Link to comment Share on other sites More sharing options...

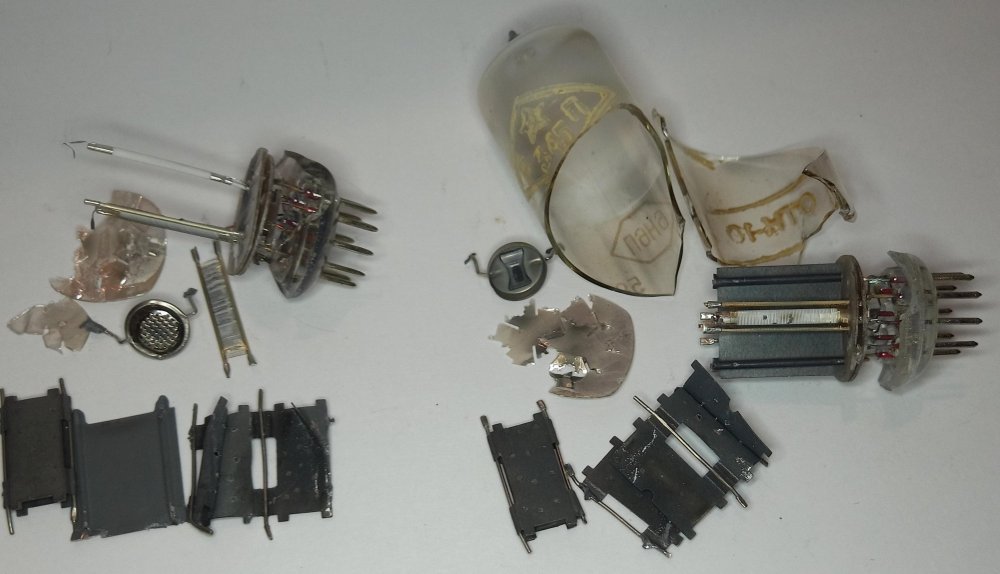

Катана Posted March 15, 2023 Share Posted March 15, 2023 И еще одно дополнение пожалуй . Была еще так сказать промежуточная конструкция ламп 6н6п . между коробкой и с крыльями которые . Они по виду тоже коробчатые , но сами аноды уже не ровные и гладкие как у самых первых с приваренными внутри пластинами микроточечной сваркой , а рифленые ( с волнами ) но такие попадались мне всего два-три раза . ( фото прилагаю о чем речь ) Quote Link to comment Share on other sites More sharing options...

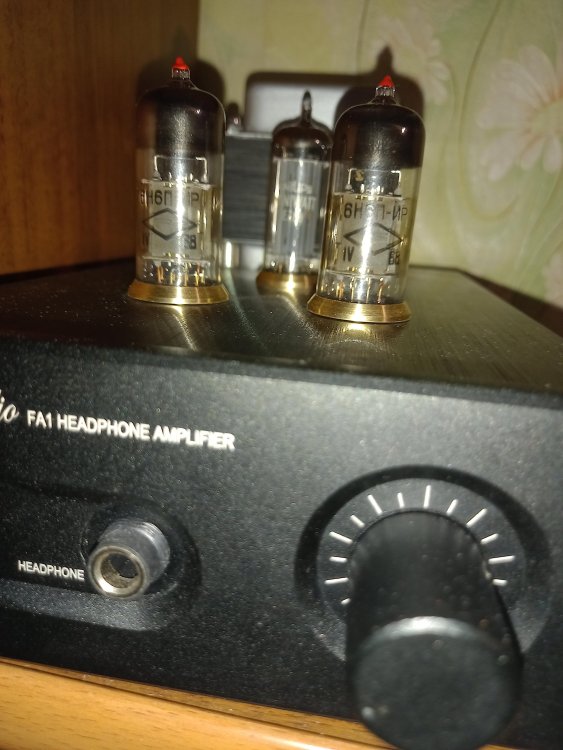

Катана Posted March 15, 2023 Share Posted March 15, 2023 И еще совсем забыл сказать , что после фотона , какое то короткое время лампы делал завод в Саратове , имеющий схожий логотип - ромб , 6н6п ни видел , но 6н6п-ир это его детище , возможно это был какой либо спец заказ . У меня на таких 6н6п-ир 1968г. собран ушной усилитель , теперь точно все , вроде все повествовал что знал . 1 Quote Link to comment Share on other sites More sharing options...
matss Posted March 15, 2023 Share Posted March 15, 2023 Можно ли 6Н6П заменить на 6Н12С ? Будет ли лучше 6Н6П ? Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted March 15, 2023 Share Posted March 15, 2023 1 минуту назад, matss сказал: Можно ли 6Н6П заменить на 6Н12С ? Формально - можно. Quote Link to comment Share on other sites More sharing options...
немой Posted March 18, 2023 Share Posted March 18, 2023 Сделал ещё фото ,6Н6П-И и 6Н6П - Т ( в ромбе ) , 6н6п ( с 1 в ромбе ) , 6Н6П (с 5 в ромбе) ( всю коробку не стал доставать .... Да и коробчатые Фрязинские с Фотоном тоже ...... Перегородки между триодами белый металл. Нижний ряд -6н6п-Т и пара 6Н6П-И (Т-в ромбе ) 2,3,4 итд 6Н6П 1 в ромбе 5 ряд слева -6Н6П-5 в ромбе Quote Link to comment Share on other sites More sharing options...
Юрий_Б Posted March 18, 2023 Share Posted March 18, 2023 В 15.03.2023 в 10:28, Катана сказал: делал завод в Саратове , имеющий схожий логотип - ромб Не когда у ПУЛа и РЕФЛЕКТОРа не было ромба, всю жизнь была лампа двух видов, надпись снаружи и внутри ВСЕ !!! Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted March 18, 2023 Share Posted March 18, 2023 42 минуты назад, Юрий_Б сказал: не было ромба Это вроде ошибка "Вестника АРА". Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted March 18, 2023 Share Posted March 18, 2023 2 часа назад, Юрий_Б сказал: Не когда у ПУЛа и РЕФЛЕКТОРа не было ромба, всю жизнь была лампа двух видов, надпись снаружи и внутри ВСЕ !!! В кр.случае танталовский овал... Quote Link to comment Share on other sites More sharing options...
Юрий_Б Posted March 18, 2023 Share Posted March 18, 2023 1 час назад, Stan Marsh сказал: Это вроде ошибка "Вестника АРА". Кто то написал не проверив инфу, и пошло, лет 12-15 умер технолог проработавший на ПУЛ всю жизнь, мы его спрашивали насчёт логотипа, говорил только один других не было. У ТАНТАЛа тоже один был овал- полностью закрыли, у КОНТАКТа врать не буду, надо товарища спросить, он всю жизнь проработал на нем, сейчас опять позвали. Quote Link to comment Share on other sites More sharing options...
Катана Posted March 23, 2023 Share Posted March 23, 2023 В 18.03.2023 в 18:56, Юрий_Б сказал: У ТАНТАЛа тоже один был овал- полностью закрыли 1. Саратовский ,,Тантал ,, тоже имел два логотипа , ОВАЛ до середины , точнее до второй половины 1968 года ( сентябрь или октябрь месяц) когда логотип завода поменялся на КРУГ С НИХРОМОВОЙ НИТЬЮ НАКАЛА , или фиг его знает )))) лучше фото покажу , а вы уж сами утверждайте что это , а то мои тараканы в голове , мне именно это на ухо шепчут . 2. В 18.03.2023 в 13:26, немой сказал: Сделал ещё фото ,6Н6П-И и 6Н6П - Т ( в ромбе ) Да не было ни когда , в ромбе ни каких букв , только цифры , это не пропечатанная 4 ка . РАСШИФРОВКА ПРИЕМОК 0-4 - бытовуха 5- военка 6- вода 7-8- воздух 9- космос ( она же ,,ос,, ) Quote Link to comment Share on other sites More sharing options...
