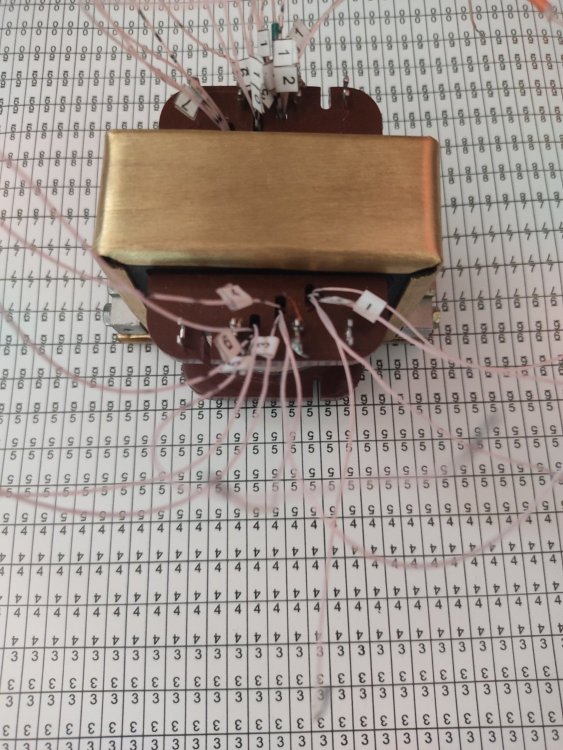

Приходилось такой оборванный курочить, сердечник похоже на железо, провод эмалированный -

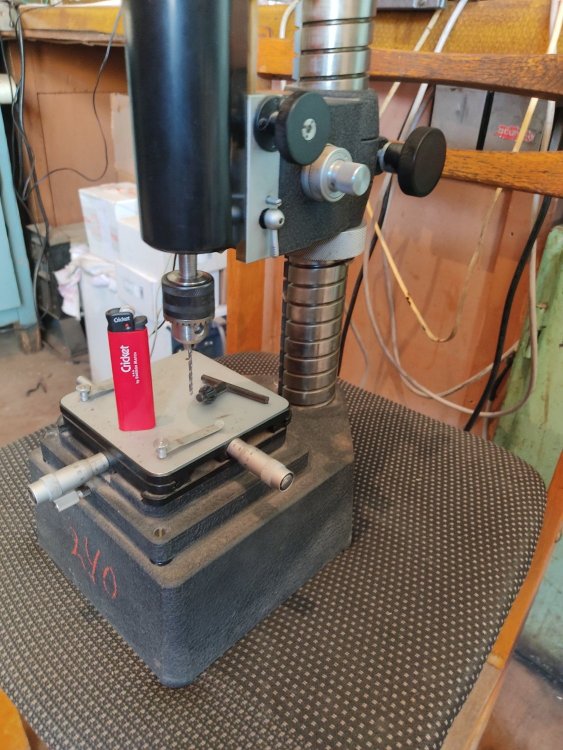

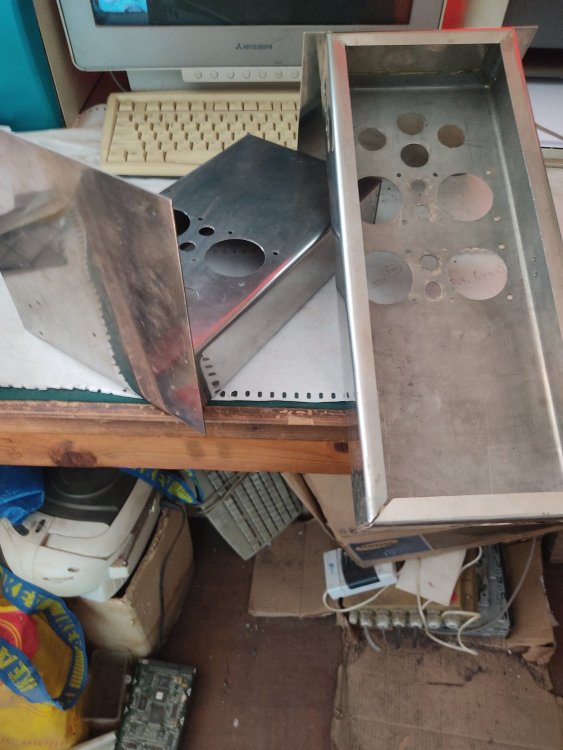

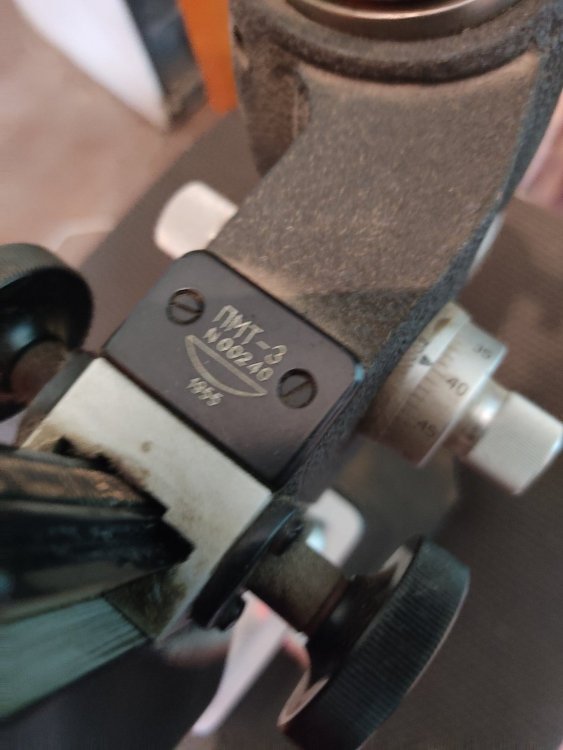

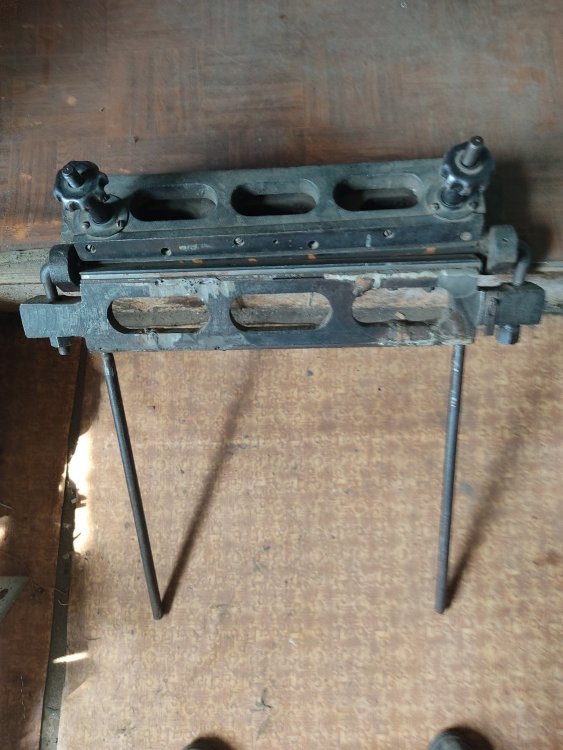

Погружной термометр контроля процесса пропитки, пристроил на стену мастерской, теперь от него постоянная польза. Сам процесс, точнее подготовка, потребовали множество мелких доработок; -плавно регулируемая электроплитка, -приспособление погружения/подъема катушек, -вертел обеспечивающий равномерную плотность пропитывающего состава до его полного остывания. Еще раз привожу пример сверловки отверстий в основании и стойках вертела. Для работы следует иметь точную прямоугольную заготовку и калиброванные упоры. Расстояние между резбовыми отверстиями стоек, 68мм обеспечивает поперечное перемещение супорта станка. При сверловки фанерного основания, оно сначала упирается в поперечный упор, затем к упору добавляем калиброванные проставки (применил по шесть токарных резцов 10мм и по одному 8мм), продольные упоры обеспечивают перпендикуляр поперечного перемещения основания и размер между парами отверстий. Таким образом достаточно обозначить на основании всего одну точку, все остальные получатся точно автоматически, не меняя настройку упоров, далее производим зенковку отверстий. -

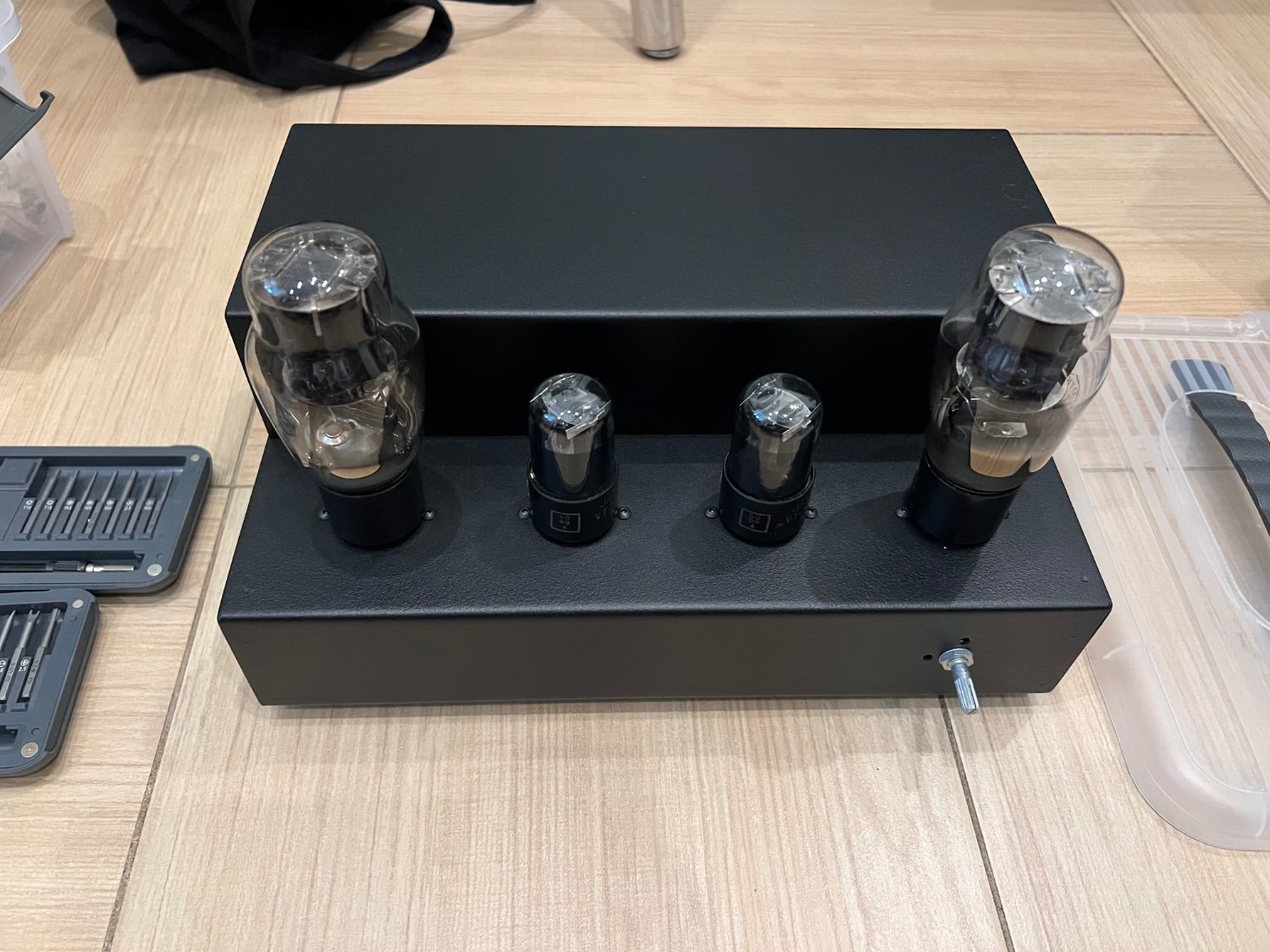

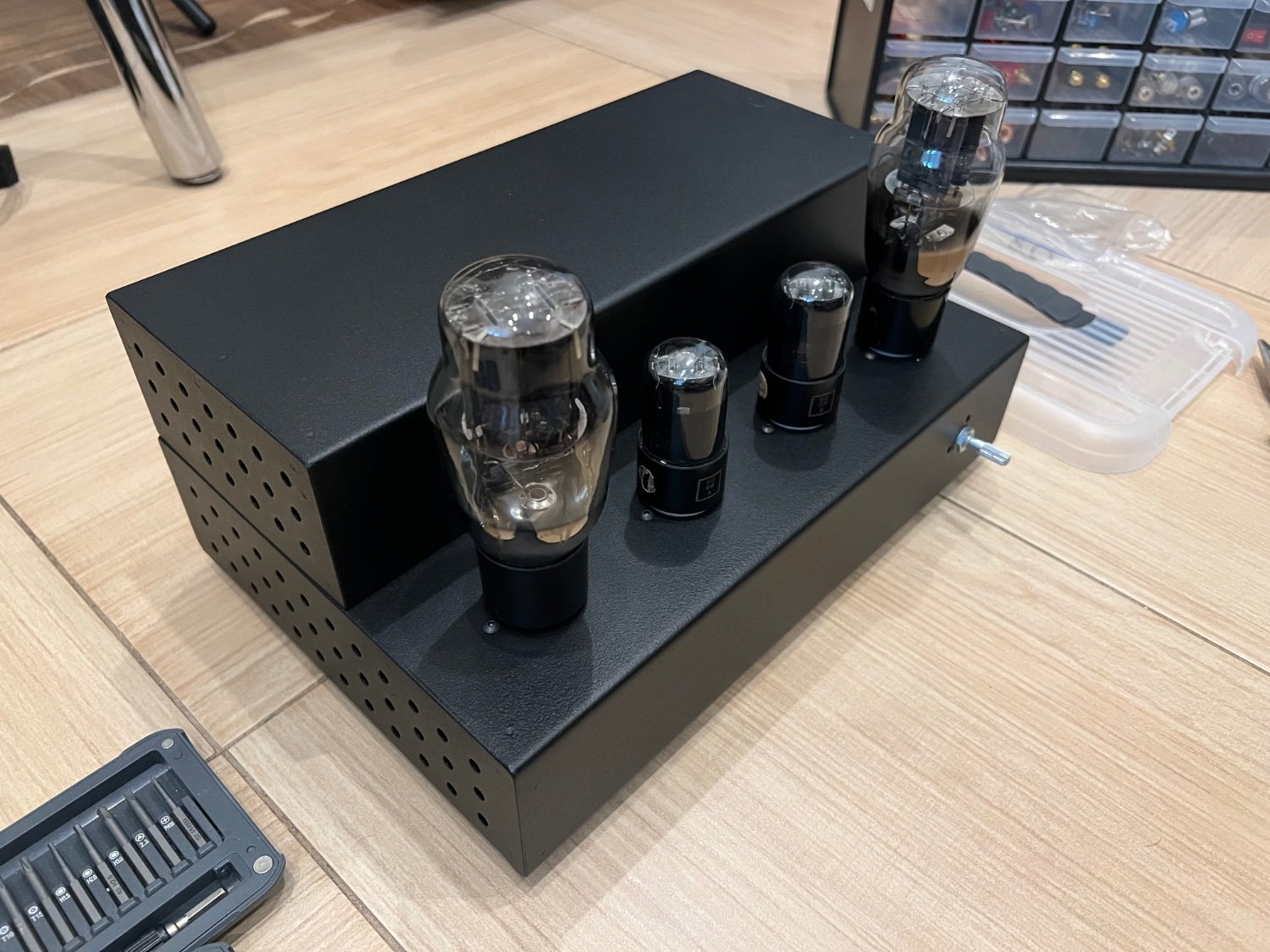

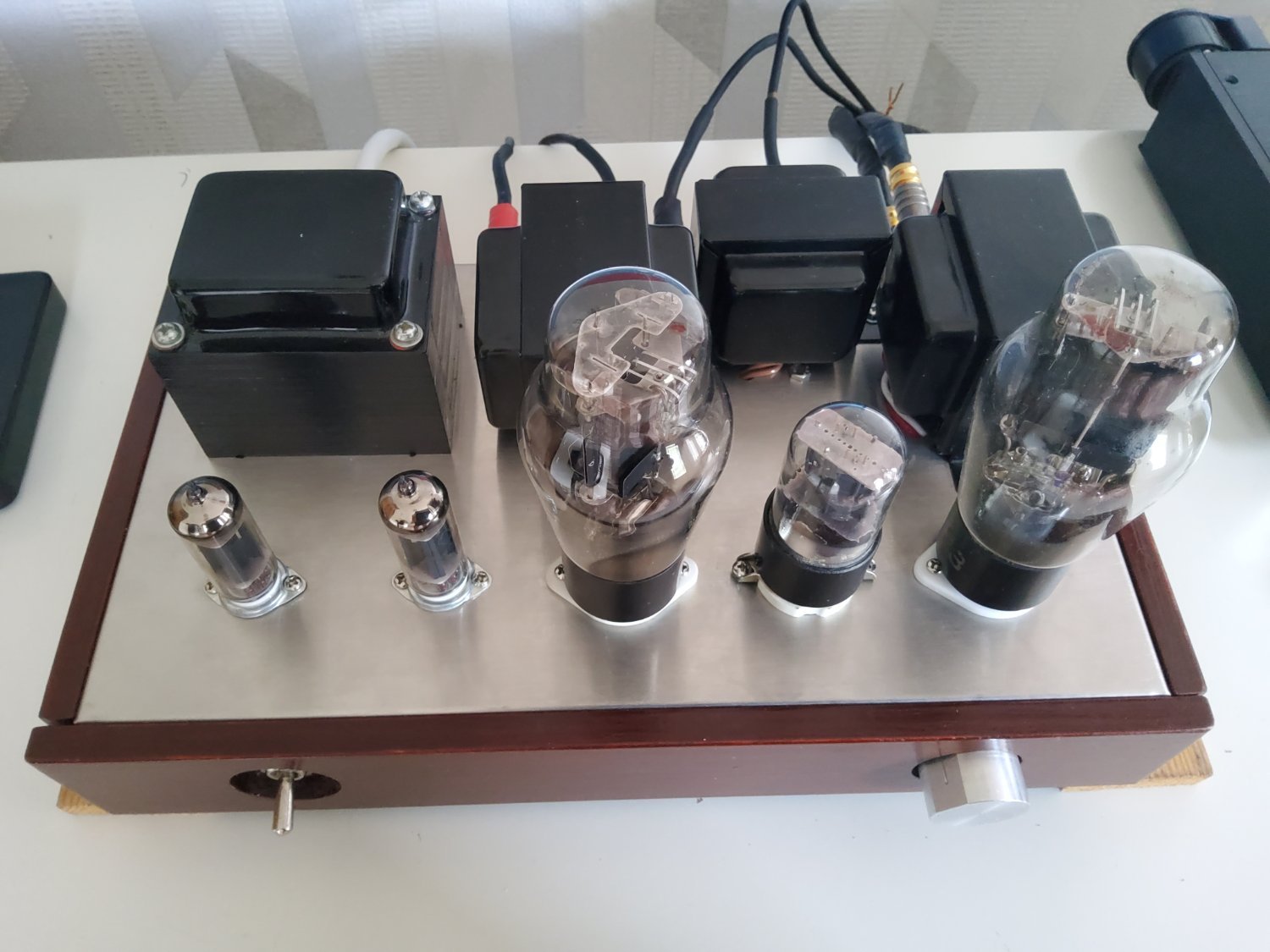

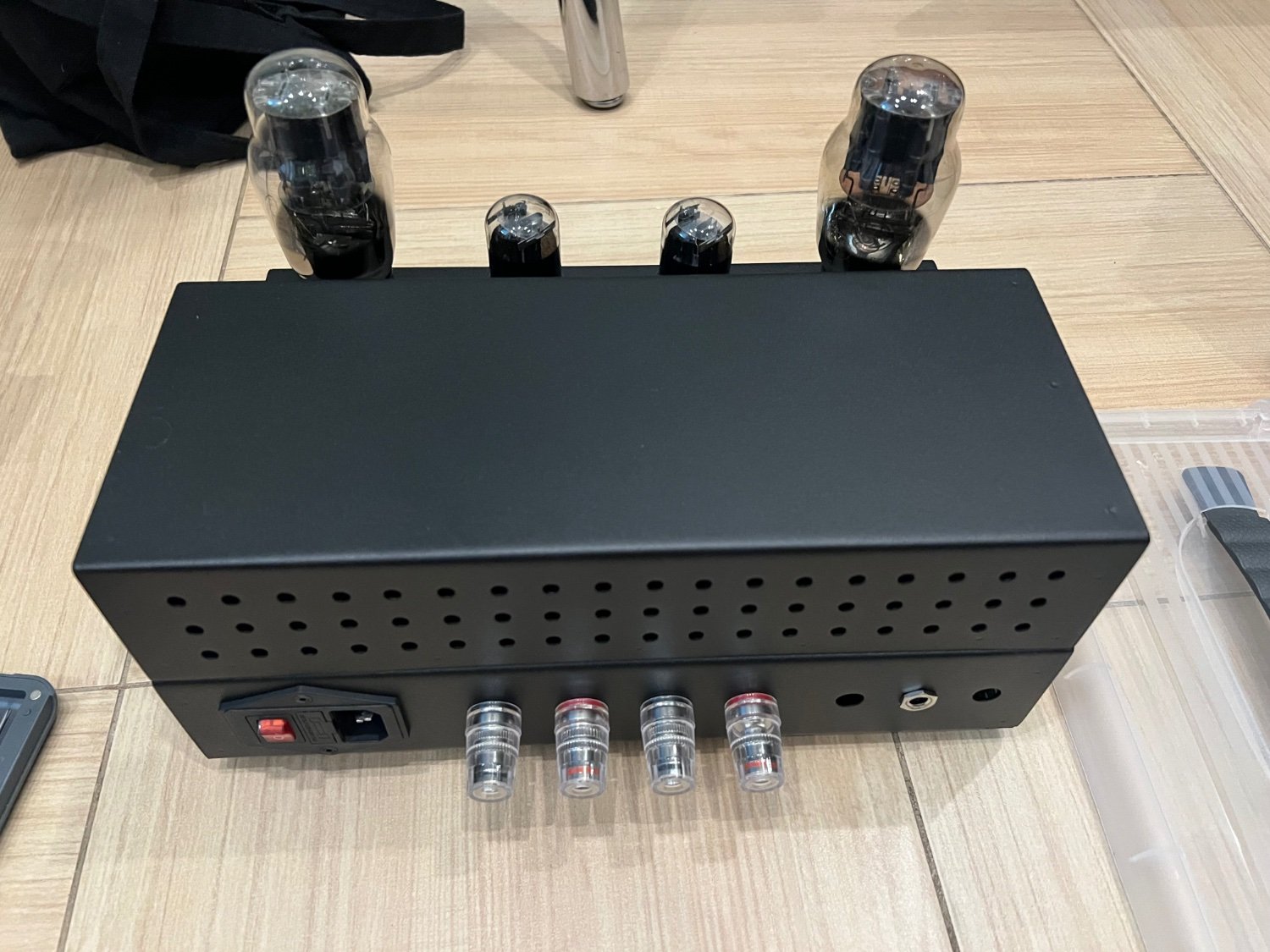

Сравнивал. У лампового звук более - "свободный, быстрый", у микросхемного чуть более затянутый.... - звуковой эффект от обратной связи.... У микросхемного коэффициент усиления был настроен под другой усилитель и для усилителя на 6ж4п+2А3 - он маловат. У лампового до переделки явно не хватало коэффициента усиления - это и было самым основным, почему полез его переделывать. Сейчас у лампового фоно корректора коэффициент усиления для головки- МС с высоким выходом (2,5мВ)- более чем достаточный получился - рабочая громкость 1/2-2/3 от максимума. И с басами и НЧ всё в порядке. Звук хорошо эшелонирован по комнате. По качеству звука , по эмоциям и по коэффициенту усиления ламповый фонокорректор сейчас предпочтительней выглядит..... Но у лампового есть некоторые моменты в звуке, которые микросхемный расшивает. И это не связано с лампами - потому как ставил разные лампы - производства СССР, Германии, США - один момент на тестовой пластинке - валится и всё.... Но только один момент и только на одной пластинке - во всех остальных случаях проигрывания пластинок ламповый фонокорректор слушать приятнее сейчас. Но пока это только психологический момент - что делаешь сейчас -то самое лучшее. Реально понятно будет через несколько месяцев - что будет хотеться слушать - ламповый фонокорректор или микросхемный. Единственный момент- собирать корректор нужно в экранированном корпусе. Получил - то что хотел - на пути сигнала до выхода с фоно корректора нет ни одного сопротивления - только две лампы и два межкаскадных конденсатора. Хотя на прошлом варианте было только две лампы и выходной трансформатор - текущий вариант по звуку мне нравится сильно больше. В чем отличия от предыдущего: - Полностью убран фон - было две частоты модуляции - от накала и от анодного напряжения. - Снижены радиопомехи - прошлый фоно корректор сильнее ловил радиопомехи. - Больше коэффициент усиления - сейчас коэффициент усиления более чем достаточный для усилителя на 6ж4п+2А3.. - Повысилась детальность - так как исключил во входных цепях переключатель и входной МС трансформатор. Трансформатор хороший, но им не пользуюсь. А переключатель за 14 лет, похоже, окислился внутри и начал глючить при переключениях - мог не включить какой либо канал - причем переключатель сдвоенный, имеющий четыре линии переключения. А МС трансформатор можно использовать для другого проекта - тем более у меня есть ещё два других МС трансформатора с RCА разъёмами - внешних - если понадобиться могу из в разрыв входного кабеля подключить. -Повысил детальность за счет большей емкости конденсаторов(отобранных по лучшим параметрам) в катодах ламп с ПРАВИЛЬНЫМИ ШУНТАМИ. Второе - замена конденсаторов в коррекции - так как одна пара оказалась с ПЛОХИМИ ПАРАМЕТРАМИ - 3,0 ома (!!!!) по ESR, а поставил с 0,0001 ома. - Больше емкостей по анодному питанию - по сумме емкостей столько же - но ранее емкости были распределены по левому и правому каналом, а сейчас - набор емкостей один и тот же для левого и правого каналов - зато стало больше RC цепочек в анодном питании. Плюс два дросселя один 8Гн - от первой версии + электронный дроссель-регулятор напряжения анодного питания (который помог точно выставить нужные напряжения). Ну и как бонус - осталось много дефицитных и дорогих радиодеталей... Силовой заказной от Золотой середины, два выходных трансформатора от Марка Фельдшера, 5 дросселей - (один у меня уже выпросили), танталовые сопротивления, конденсаторы BLACK GATE WKZ и FK. В целом проектом переделки доволен. А самое главное ничего в стойке менять не надо - как стоял, так и остался стоять на том же месте. Фоно корректор 6AU6/6ж4п+ ECC88/6н23п. С открученным блоком анодных конденсаторов. Выносной блок питания к нему -
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Про ферриты я писал, но, как известно, фломастеры на вкус и цвет - разные. Без выяснения частоты нельзя подобрать и тип материала бусины. Если поставить ту, которая употребляется последовательно с диодом, для умеьшения "скозняка", то сквозняка в сетке и не будет. -
Ничего подобного не писал, отн.звуковых частот, надевая ферриты мы гасим высокие частоты, то бишь радиочастоты, единицы мГц и выше, а на звуковые "высокие" частоты это не влияет никак, абсолютно. Кабель более низкого качества, с бешеной ёмкостью и непонятными видами других потерь,валит звуковые ВЧ на порядки более ощутимо. Возможно, кабель, ошибочно называемый "антифазным", сработает хорошо, попробуйте сплести кусочек, всяко будет лучше кабеля "более низкого качества", в силу более высокого качества проводов, которые Вы возьмёте и почти полного отсутствия тех самых не пойми каких потерь, в силу конструкции, но насчёт того, что на входе фоно он совсем ничего ловить не будет - не 100% ный мед.факт,особенно при достаточно сильных наводках. Себе сделал такого типа кабели к ММ и к МС, но, в основном по причине того, что нужна была максимально возможно низкая ёмкость для ММ и очень низкое сопротивление для ExLoMC 2,5 омной. Ну и вообще стараюсь не применять экранированные провода, где возможно. С помехами, примерно в километре от Останкинской телебашни, проблем нет. Правда, у меня вообще не помню когда были проблемы подобного рода, давно и разово. -
Вышел сегодня на все площадки сингл сына, первый трек с нового альбома... Писано всё на лампе! Единственное, примочки гитарные ПП, но комбик, тракт записи - ламповые ))). Формат Яндекса конечно ужал ДД до безобразия....Я слушал исходники в WAV - другое дело. https://music.yandex.ru/album/44652490/track/157544238?utm_source=web&utm_medium=copy_link А я ожидаю готовности дросселей для LR. Михаил через неделю определил готовность. Начну проверять теорию практикой! -

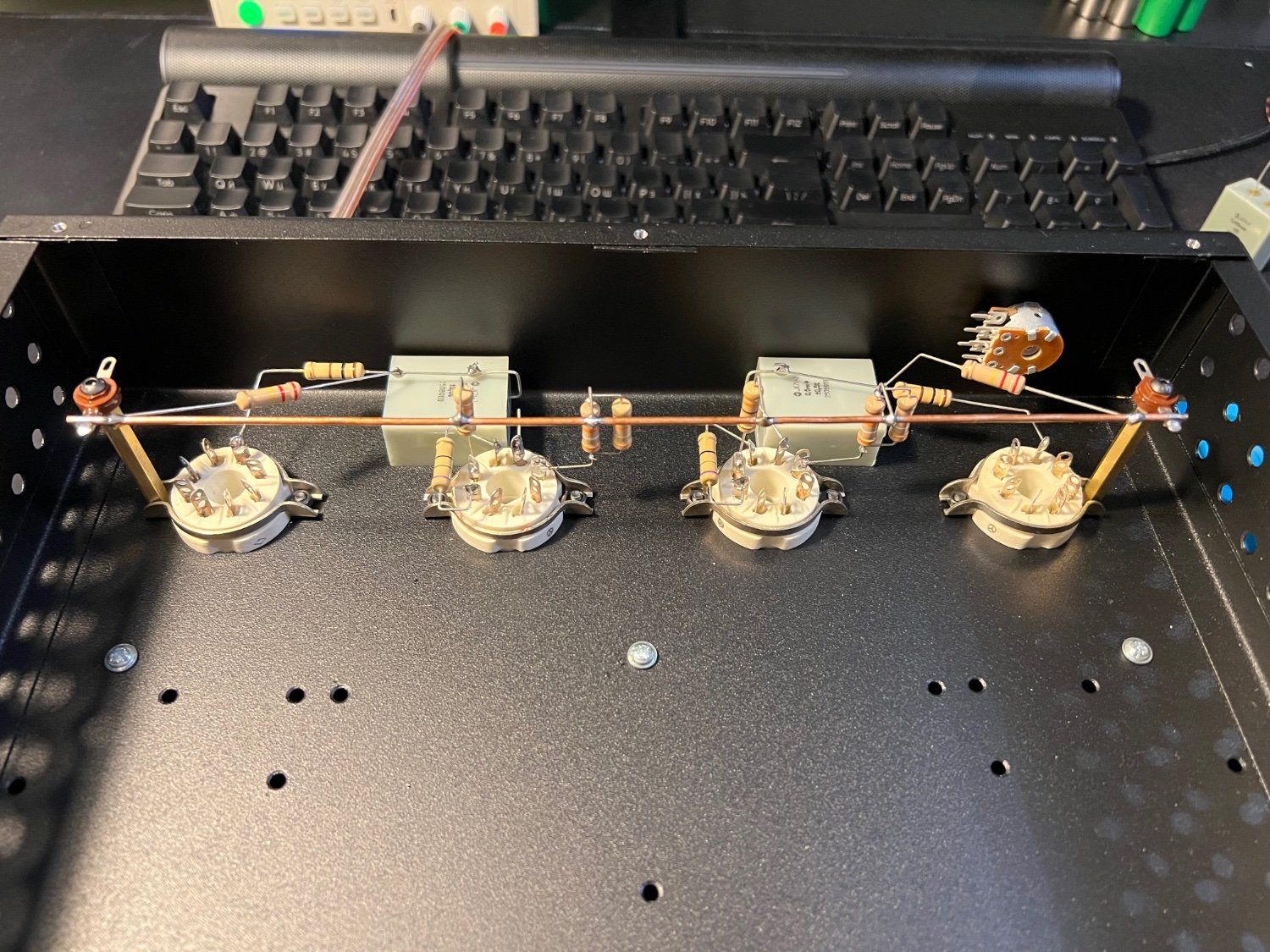

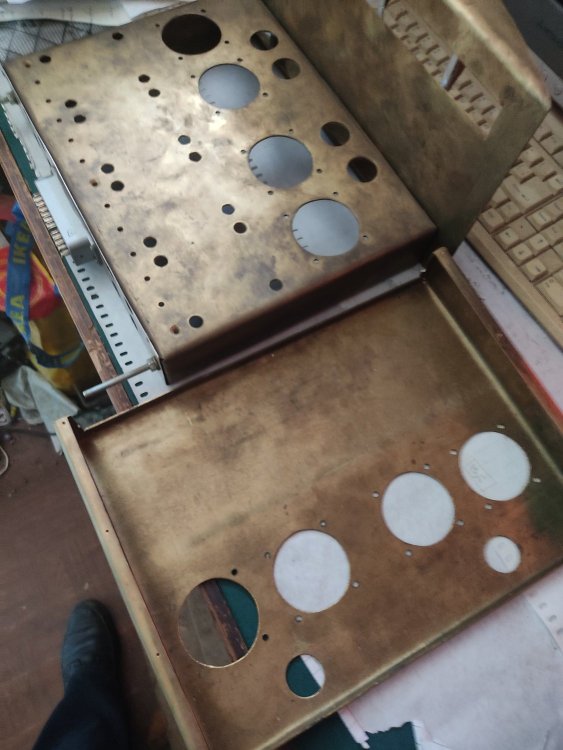

Проблема практически решена. По этому фонокорректору больше ничего делать не буду .... Ибо уже был "звонок" - корректор проявил характер - и на ровном месте -начал генерить-истерить при попытке впаять ферритовые бусины...... Фонокорректор отыграл без сбоев чуть больше суток на 6ж4п+6н23п - поэтому снова поставил обратно комплект ламп Телефункен..... Результат получен очень хороший по звуку. Перед установкой прочистил ножки ламп и сами ламповые панельки - и всё промыл спиртом.... Разъёмы тоже отмыл спиртом...... Всё это были последние штрихи перед финальной установкой в стойку. Как оказалось сломать настройку фоно корректора совсем просто. А восстановить - довольно хлопотно. Текущее качество звука меня полностью устраивает - фона "0". Радиопомехи почти задавлены - и это без сопротивления и конденсаторов на входе и без резистора на межкаскадной сигнальной линии ..... Собственно, чего и добивался в этой переделке.. Если что то и делать на тему лампового фоно корректора -это будет другой фоно корректор и в другом корпусе. Возможно на совсем других лампах. Конечно если решу проблему с подбором нормальных резисторов.... Сейчас сталкиваюсь с большими проблемами с подбором качественных резисторов для своих ламповых проектов -всё к чему привык -сейчас недоступно. А свои запасы, часто не имеют нужных номиналов.
-
А ловит не кабель скорее всего а катушка виниловой головки. А антифазных кабелей у меня дома штук 10. В Этом фоно корректоре силовой стоит антифазный, а питание от блока питания до корректора передаётся по четырёх проводному в экране - кабелю немецкому Гронеберг. И это всё стоит с первого варианта собранного в 2012 году.
-
Балансировка накала кенотрона бессмысленна, ибо второй конец нити накала никуда не подключен, фону не от чего оттолкнуться, что бы проявиться в звуковом тракте, это все появилось вместе с направлением проводов, волшебными межблочниками по цене представительского седана, и многим другим. В брендовых аппаратах этого бреда нет. -
попробуйте на скорую руку сделать простой антифазный кабель из каких-нибудь завалящих проводов, силовых например. Такой кабель не ловит с эфира. Разъемы с 4-мя контактами и хороши и удобны. -
Я снимаю с любого, если нет обмотки со средней точкой. Может кто-то иначе?
-
By Иван Гусев · Posted

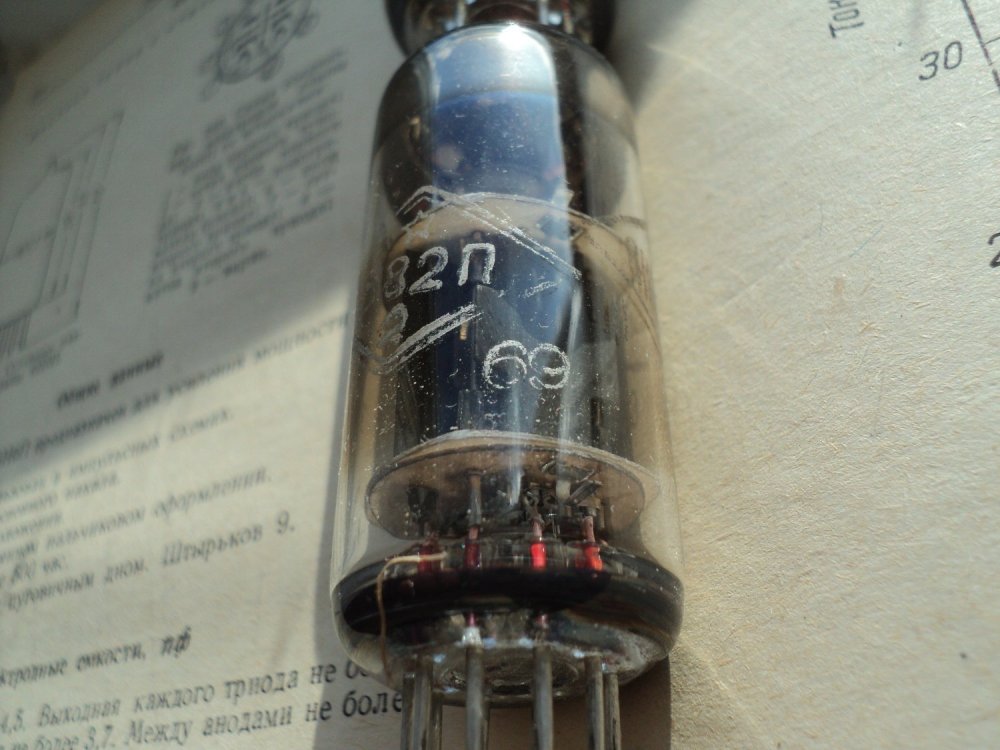

Упссс! Май бэд. Я-то думал все о фиксе... На стабилизатор анодного я как и все "крестьяне" всегда ставлю 6AS7. -
Блин! Это стабилизатор анодного! Вот не думал, что кому- то не ясно! -
By Иван Гусев · Posted

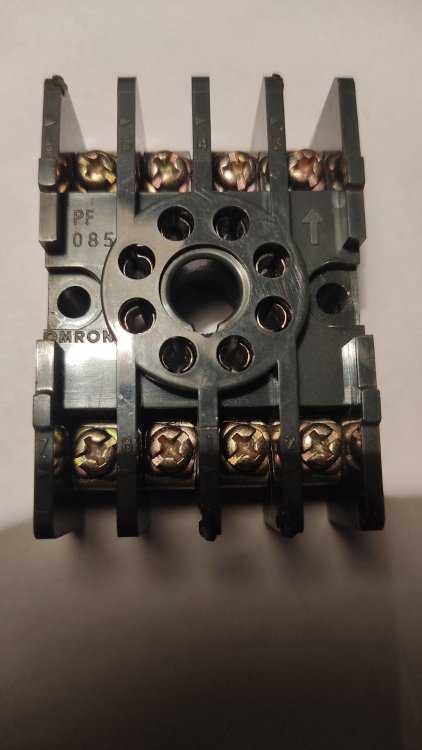

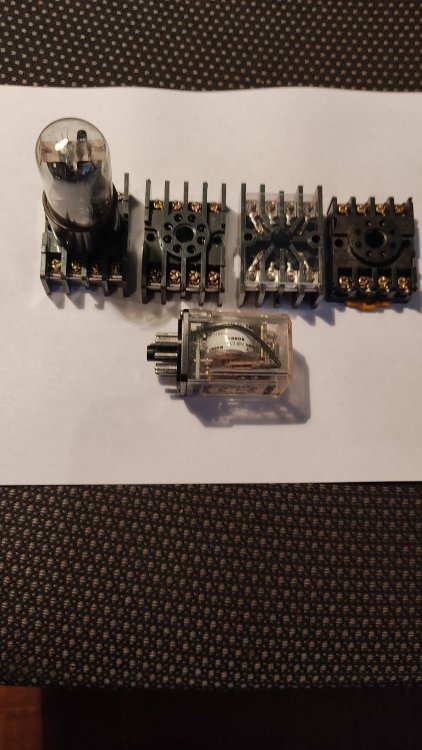

Да понимаю... но соблазн и удобство слишком велики))))))))
-
-
