Фильтры БП

Ollleg

By Ollleg
in Power supply

 Share

Recommended Posts

RedStar Proficient

RedStar

Posted
Posted
5 часов назад, Ollleg сказал:

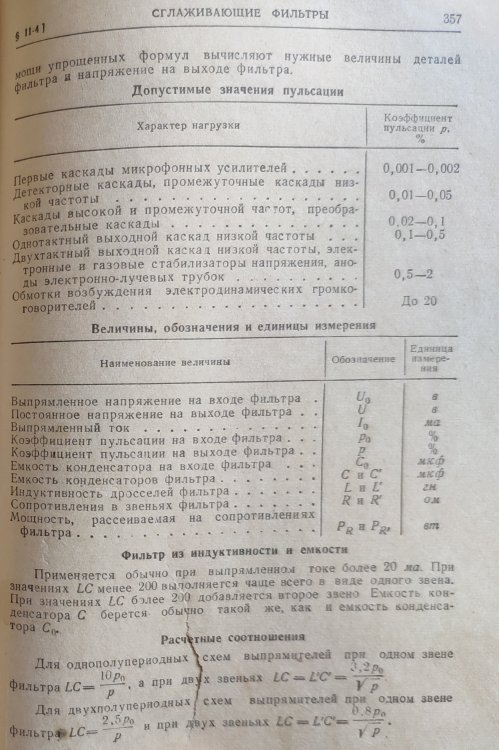

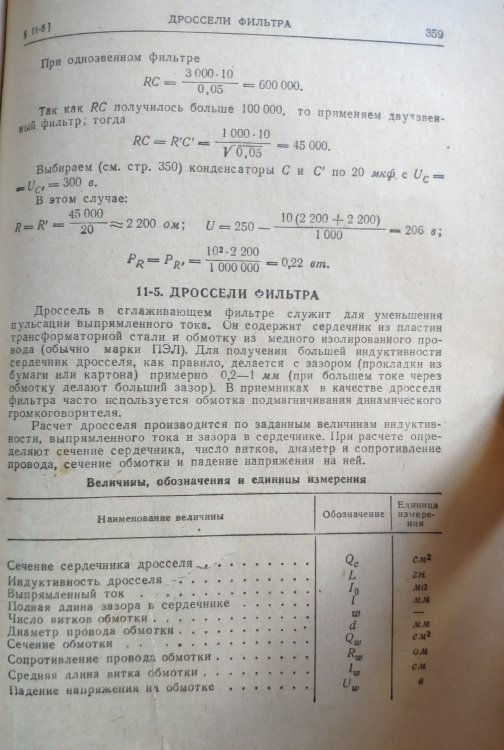

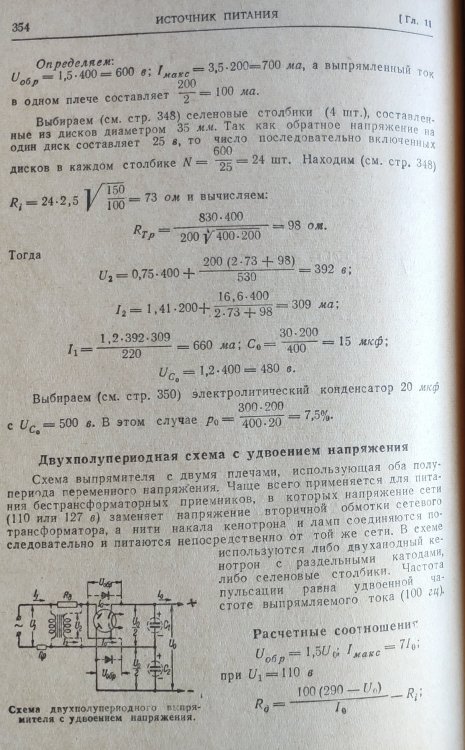

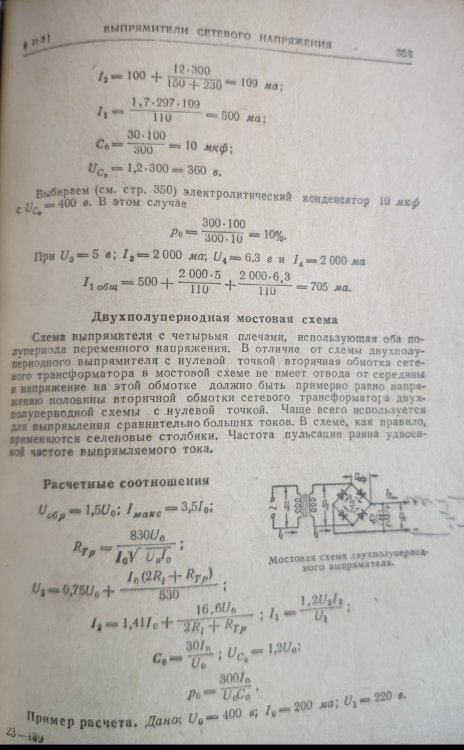

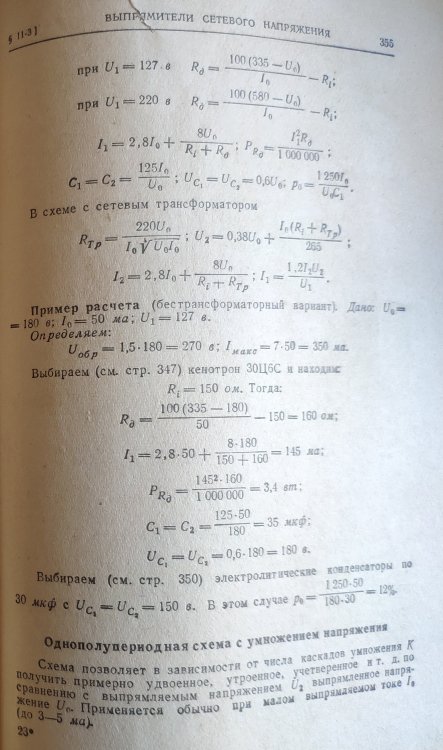

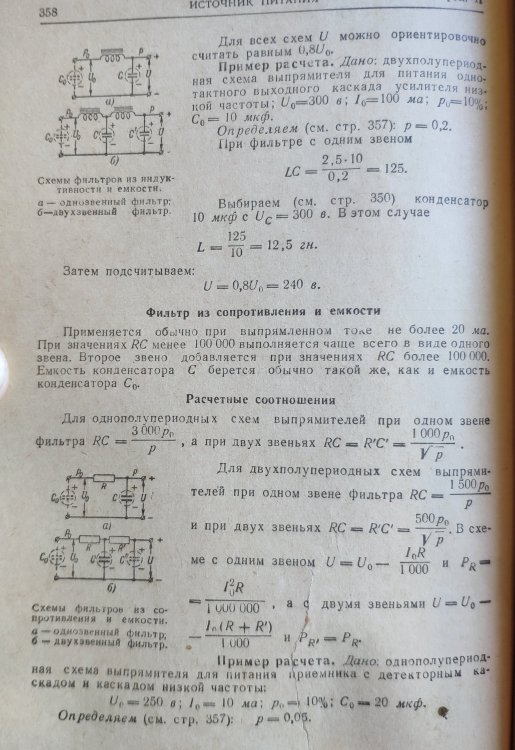

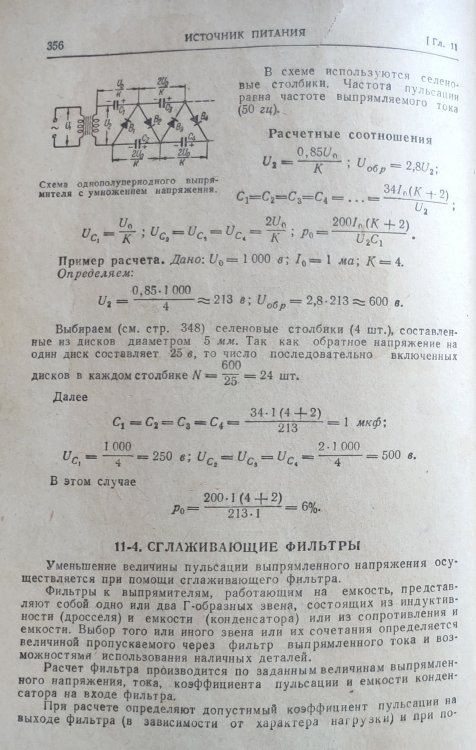

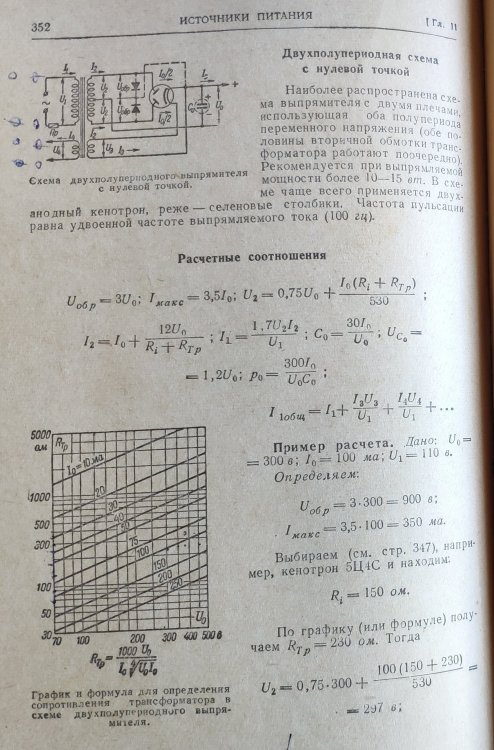

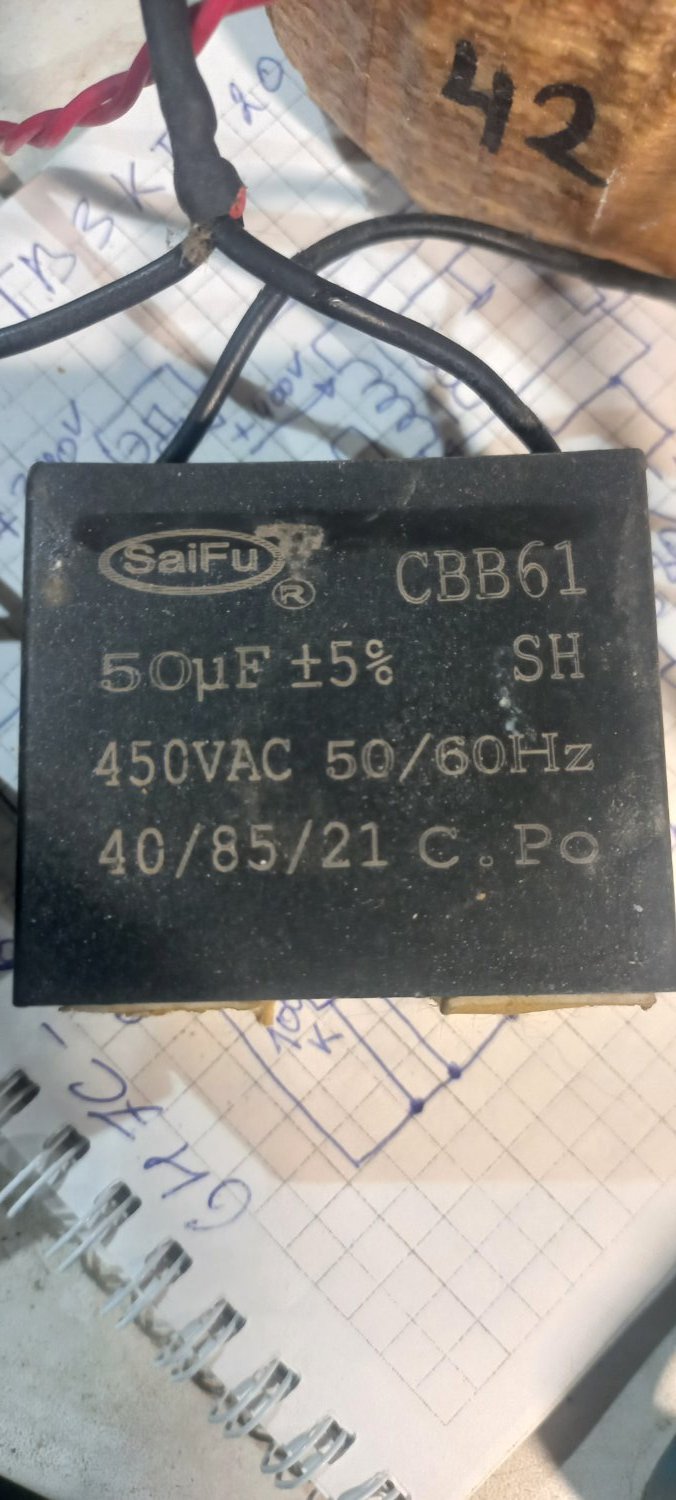

Упрощённый расчёт фильтров БП.

Раз уж упомянули, да и в соседней теме шло обсуждение. Почему упускают факт, что при нескольких обмотках имеется взаимная индуктивность катушек на общем сердечнике? Плюс от этого, что в ТВЗ, что в дросселе имеется по полной.
https://scask.ru/e_book_p_phis2.php?id=75

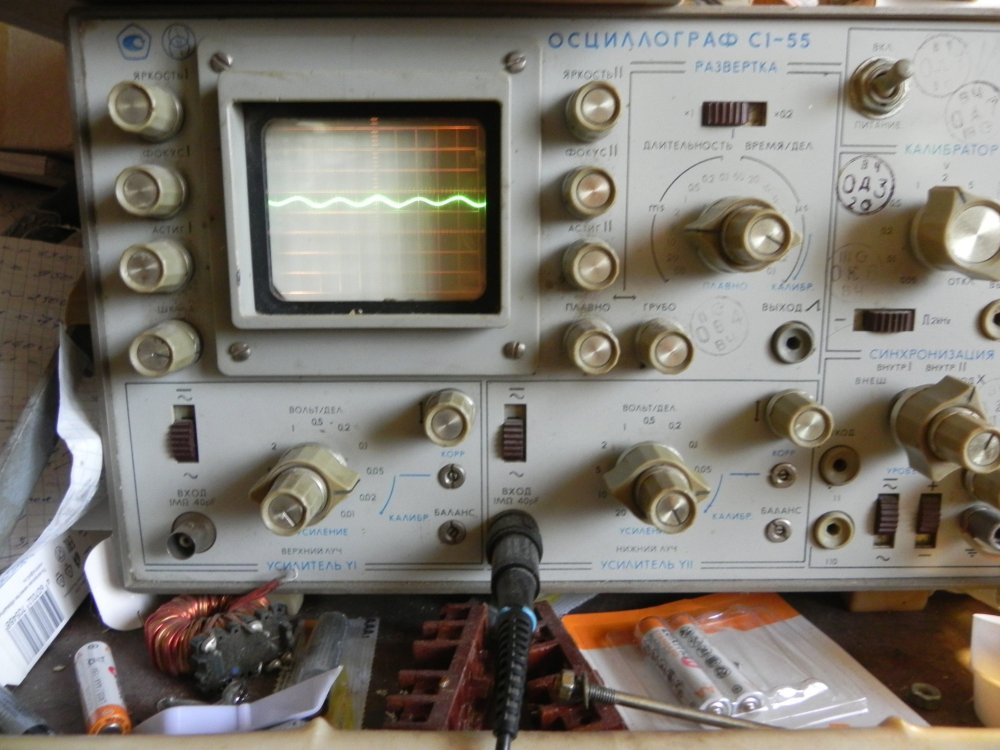

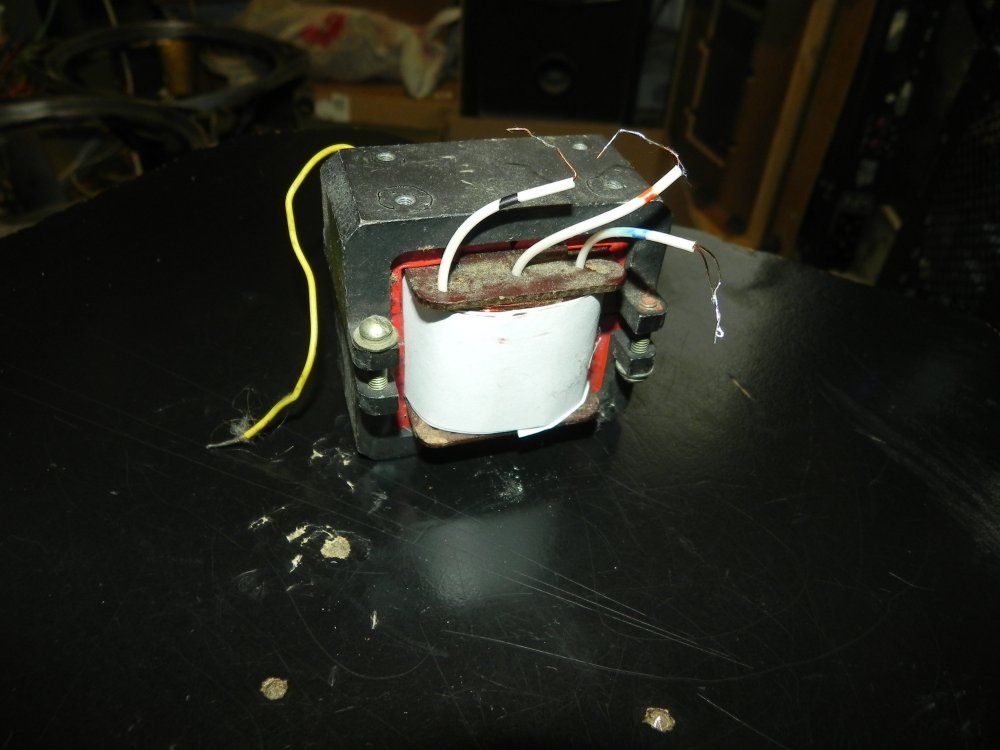

Вот на примере дроссель с двумя обмотками.
Ток через дроссель 300 мА при напряжении 310 вольт.



Щуп на осцилле 1:10.




Ollleg Veteran

Ollleg

Posted
  • Author
Posted
1 час назад, RedStar сказал:
6 часов назад, Ollleg сказал:

Упрощённый расчёт фильтров БП.

Раз уж упомянули, да и в соседней теме шло обсуждение. Почему упускают факт, что при нескольких обмотках имеется взаимная индуктивность катушек на общем сердечнике?

Наверное, потому что это Упрощённый расчёт фильтров БП.

Без всяких "тяжких"?

RedStar Proficient

RedStar

Posted
Posted

При взаимной индуктивности:
1. В ТВЗ катодная обмотка в 10% дает прирост до 35 Гн общей индуктивности при анодной в 25 Гн в моем Монте Кристо.
Отсюда и кажущееся улучшения звучания на слух (как многие отмечают), да и меньше гармоник.
2. В дросселе с разделенной обмоткой аналогично. Каждая обмотка дает 1,3 Гн., вместе последовательно - 5 Гн.

  • Stan Marsh changed the title to Фильтры БП
  • 8 months later...
BAA Master

BAA

Posted
Posted
17 minutes ago, Sergio said:

Странно, зависимость от числа витков квадратична.

1,3*4=5,2 Чего странного?
