Усилители на мосфетах и не только

Den101

By Den101
in Semiconductor

 Share

Recommended Posts

BAA Master

BAA

Posted
Posted

To Андрей 63
Выброс на переходке - это горб на АЧХ. Или это артефакт измерения. Сравните со следующей осциллограммой.

12 hours ago, Андрей63 said:

10 кГц 15 В.JPG



5 hours ago, Russ3000 said:

20кГц меандр99231262_20.jpg.03853bf0f9788279a78a9423c47e65cb.jpg



  • Replies 299
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Михаил SM
Михаил SM

Истина не в 120дб общей ООС , которая по сути делает , имхо, для музыки усилитель профанацией , но бумага то стерпит (выше) , главное, чтобы у слушателей уши не свернулись, ведь кому-то жить и слушать

Ollleg
Ollleg

Именно помои, потому как на любые ошибки можно указать по разному. Можно ошибки высмеять, а можно корректно на них указать. Первое есть помои вылить, второе есть подсказка мастера.  Так же м

matss
matss

Как сделано внутри.

Posted Images

Андрей63 Local

Андрей63

Posted
Posted
9 часов назад, Сергей А сказал:

Можно предположить , что и у других ламповых с интермодуляцией все так же плохо

  Фактически уровень интермодуляции в однотактных каскадах примерно равен уровню второй гармоники.

  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted

Заканчиваю ответы, так как не очень в тему, однако на поставленный вопрос, как по уровню искажений определить качество звука, никто конкретно ответа не знает и не только на этом форуме, в том числе и я.

  Фактически был устроен "слепой" тест по картинкам спектров, единственное , что угадали  это без ООС и АЧХ чуть с горбиком неровная и то по меандру. Ну а по звуку , я уже писал на что ориентировался , это усь Стародубцева на 33-й, а по спектрам Lamm ML2.1 на этих же лампах. О вкусах не спорят, кому блондинки , а кому брюнетки. LAMml21FIG14.jpg.f1f953ba038ff9e37e10bd2aad84e31e.jpg


Russ3000 Local

Russ3000

Posted
Posted
10 часов назад, sova сказал:

Как безоссый,  а разве на ОУ нет ООС ?

Есть, небольшая, как катодный резистор.

Общей ООС нету, капризен в налаживании и привередлив к примененным компонентам.

BAA Master

BAA

Posted
Posted
1 hour ago, Андрей63 said:

Это межкаскадный фазоинверсный трансформатор. Немного есть.

Да все нормально, есть и есть.
По правильному надо на вход ФВЧ ставить, чтобы радиочастоты и прочее в тракт не попадали.

BAA Master

BAA

Posted
Posted
11 hours ago, sova said:

Если потише но вполне приемлимо по громкости, - 0.01 ватта, интермоды при этом будут сотые доли.

Оно так не получается, при уменьшении амплитуды, относительные искажения + шум растут.

Den101 Proficient

Den101

Posted
  • Author
Posted
13 часов назад, sova сказал:

Как обычно сравниается по звучанию, с известными моделями- конкурентами,  неплохо бы широко известными и разноплановыми,  например известными  ламповыми усилителями в том числе.

Как безоссый,  а разве на ОУ нет ООС ?

Я бы вот хотел эти референсные системы послушать. Но на своих фонограммах. А там уже неоднозначно - кто кого...

  • 1 month later...
Любопытный Collaborator

Любопытный

Posted
Posted
В 14.01.2023 в 13:43, Любопытный сказал:

Прочитайте вот это. Даташит транзистора IRF730 прилагаю тоже. Их у нас в продаже полно и за копейки. S-версия - смд,кристалл тот же, можете проверить. Данную схемотехнику можно использовать как основу для однокаскадного усилителя, причем вполне подходят и наши СИТы КП802.

DIYamplifier.pdf 127.43 \u043a\u0411 · 18 загрузок irf530 (2).pdf 62.13 \u043a\u0411 · 8 загрузок

Прочитал ветку до конца, от души посмеялся. Огороды из транзисторов, не имеющих отношения к теме рассуждений и каких-то графиков. А ведь я хотел всего лишь обратить внимание на один единственный усилитель - однокаскадный истоковый повторитель на IRFS530, но даже упоминания о нем не обнаружил.

Собрал по этому принципу однокаскадник на КП903, питание - 15 вольт импульсник, в катоде - 15 Ом, сведено в моно входными слегка повышающими трансами, проигрыватель СД - экспоузер 2010 с выходным сопротивлением 100 Ом, акустика - открытый ящик 95 дБ в комнате 13 квадратов. Очень неплохо, вполне достойно. Хотя и не СИТ, пентодная характеристика у 903-его, но она правильная и линейная, как у ламп серий С3g,m.  Один транзистор, три резистора, один конденсатор (выходной) - и всё! Даже входной конденсатор не потребовался, он уже стоит в лазере.

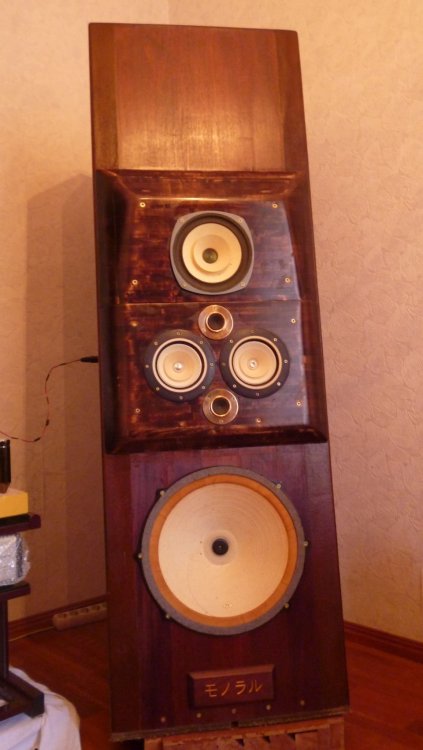

Вот с такой АС


  • Like (+1) 1
BAA Master

BAA

Posted
Posted
2 hours ago, Любопытный said:

Огороды из транзисторов

2 hours ago, Любопытный said:

три резистора, один конденсатор (выходной) - и всё!

Тему "усилители на лампах", буде таковая существовать, тоже сведем к палке с тремя струнами?

BAA Master

BAA

Posted
Posted
1 minute ago, Stan Marsh said:

Проблемы должны быть не только у Хьюстона.:smile-03:


Надеюсь не у Витьки, Хьюстоновой.
Давайте туда не ходить. Можно еще L'Amp вспомнить и прочие с дросселями.
И на лампах тоже только однокаскадые, каковых несомненно есть.


Любопытный Collaborator

Любопытный

Posted
Posted
10 часов назад, BAA сказал:

Тему "усилители на лампах", буде таковая существовать, тоже сведем к палке с тремя струнами?

Почитайте Нельсона Пасса на его сайте , тогда, быть может, что-то и поймете . Не хотите ли сами такую "палку" сделать и попробовать? Я сделал, или для Вас три детальки соединить не по силам?

Кстати, ламповый усилитель у меня тоже однокаскадный, на лампе РХ25М с сетчатым анодом от Алеши Вайша, так что есть с чем малышку на кп903 сравнивать.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Один раз - не Нельсон Пасс. Всё это давно жёвано-пережёвано. Разок запилить можно, не более. Скучно.



S.Laptev Mentor

S.Laptev

Posted
Posted
12 часов назад, Любопытный сказал:

Почитайте Нельсона Пасса на его сайте , тогда, быть может, что-то и поймете . Не хотите ли сами такую "палку" сделать и попробовать? Я сделал, или для Вас три детальки соединить не по силам?

Кстати, ламповый усилитель у меня тоже однокаскадный, на лампе РХ25М с сетчатым анодом от Алеши Вайша, так что есть с чем малышку на кп903 сравнивать.

Михаил, приветствую, а можно именно вашу схему посмотреть поподробнее?

А конкретно на каких динамиках колонка моно ваша сделана, если не трудно ещё спрошу.

Shef Collaborator

Shef

Posted
Posted

Вообще странноватый топик.. вроде заголовок "на мосфетах".. но на первой же странице местный суёт джей-феты и прочие биполяры.

Я что хочу сказать: где как админ "суров до невозможности" (ц) Жеглов, а где так позволяет всякие глупости на 8 страниц.. Непонятно: дак это про мосфеты или можно какую хочешь тему сюда лепить? чиста для ясности



Shef Collaborator

Shef

Posted
Posted

OK, понятно, спс за "мягкую модерацию", appreciated.

По теме: на моё мнение полностью силиконовые усилители - не айс, иначе "зачем мы все здесь собралИсь." У меня уже два года происходит компетиция лампового SE и гибридника с мосфетным выходом на дросселе.. оба хорошИ.. но всё же склоняюсь к полному тракту "на тёплой лампе" (хотя мосфет греется не менее), поэтому, по состоянию на сейчас, вопрос практически решён. Мосфет - для лентяев ))


  • 2 weeks later...
Ollleg Veteran

Ollleg

Posted
Posted
46 минут назад, Дед-ка сказал:

 Мосфет - для лентяев )) -объясните пож. почему для лентяев?...с уважением Вячеслав.

Боюсь, Shef, сможет Вам ответить дней через 30 и то, в том случае, если за это время изучит правописание русского языка .

  • 1 month later...
CHEL_EV Proficient

CHEL_EV

Posted
Posted
В 04.02.2023 в 21:47, Владимир Перепелкин сказал:

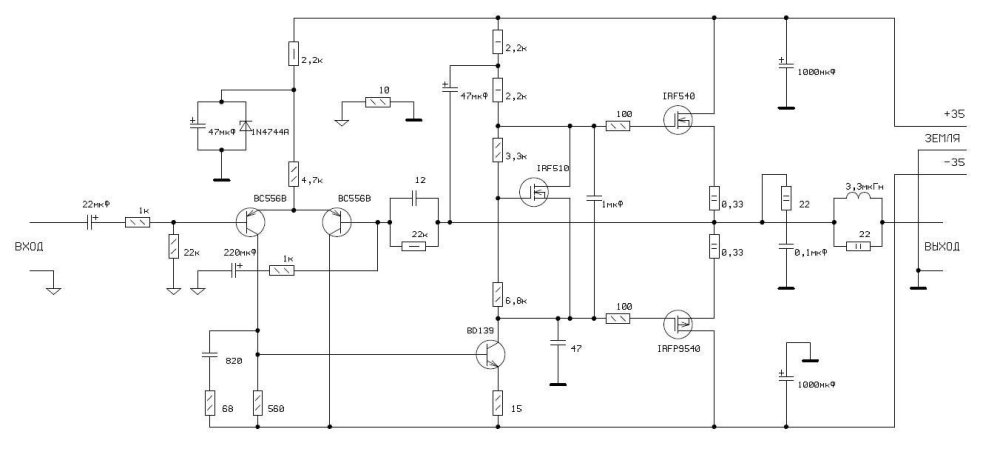

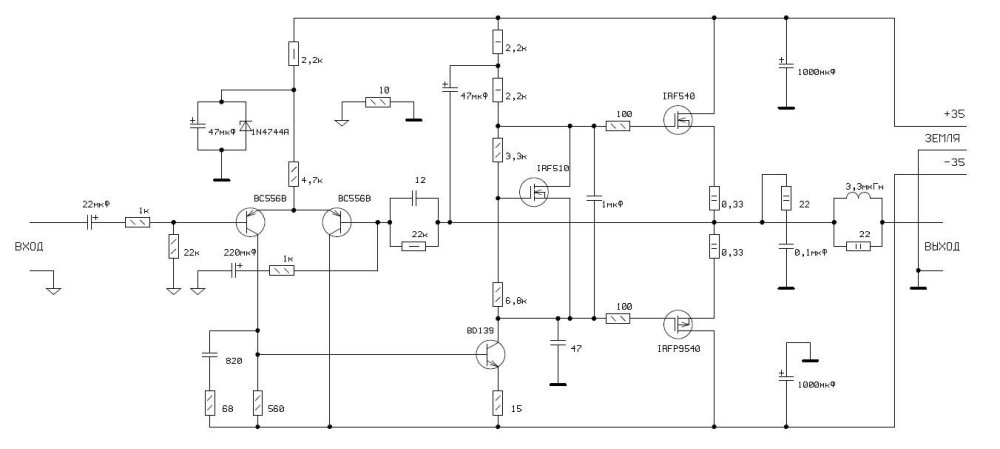

И в продолжение темы, этот же усилитель, только выходные транзисторы MOSFET.

Искажения:

Частота 20 кГц 2 гармоника    -66 дБ 3 гармоника         -84дБ

Интермодуляция 19 и 20 кГц разностный тон 1 кГц       - 84 дБ (0,006%)

Реакция на меандр: апериодическая, т.е. отсутствует перерегулирование на фронтах и паразитные колебательные процессы.

В варианте с традиционной коррекцией  (по Нельсону Пассу) интермодуляция 19 и 20 кГц разностный тон 1 кГц       - 61 дБ (0,09%)

Оптимизация коррекции, кстати, на слух гораздо заметнее, чем изменение направления проводов.


passmos.pdf 13.94 \u043a\u0411 · 19 загрузок

Вопрос к Владимиру Перепёлкину.

Какой из усилителей лучше? Это обе Ваши версии.

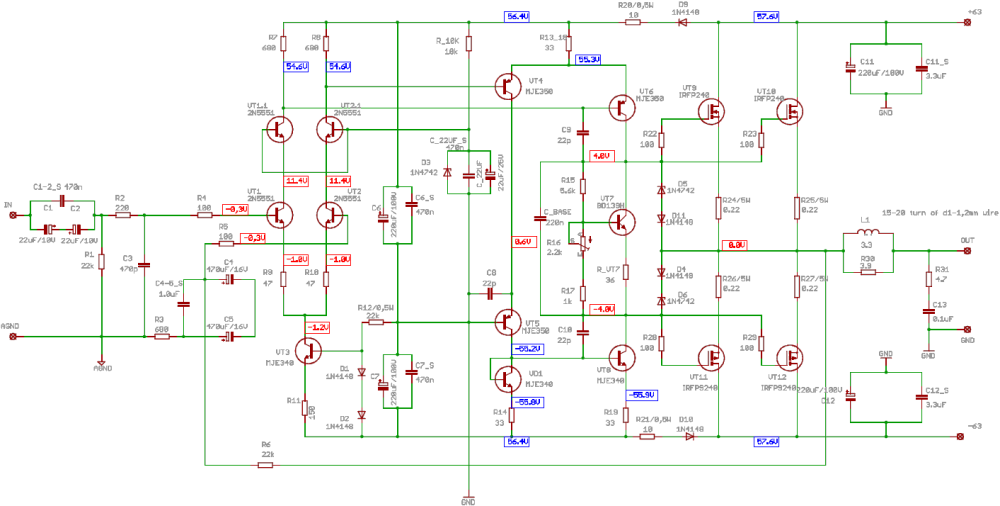

ХОЛТОНА я собирал. Правда ставил на выход типа IRF640/9640 и им подобные в корпусе TO-220.

Мой корешок уважает только транзисторные. Так вот ему очень понравился этот вариант Холтона. Он мне говорил что из всех моих усилков, этот Холтон ему нравится больше всех.

В транзисторных схемах я не очень, могу только повторить и настроить, по этому и возникают такие вопросы.

Спасибо
