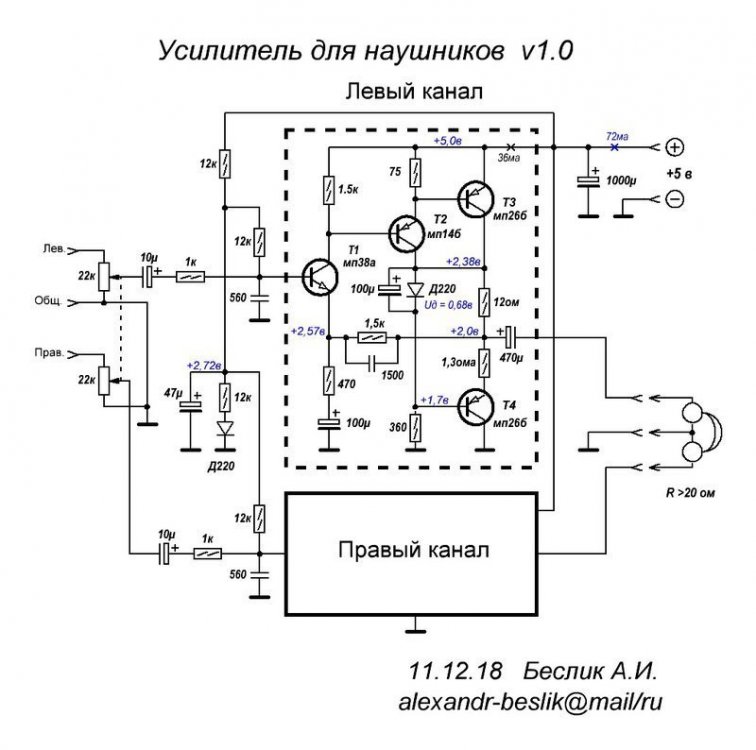

К сожалению, это особенность повторителя. Да, полоса обратнопропорциональна h21.  Но ведь звучит! Владельцы ЧХ могут заменить выходные транзисторы на ГТ806 и ГТ813. Но это не является рекомендацией! Скорее - наоборот.

Guest Моя совесть
Posted



     Исключительно для проверки утверждения Беслика о том, что подбора транзисторов не требуется, был собран этот усилитель (см.Плата и Внешний вид). Первоначально на П214, потом на старых японских германиевых транзисторах 2SB26.

Прослушивание

     Источник внешняя звуковая карта SoundBlasterZXR (лучшая звуковая карта 2013 г.). Нагрузка динамик 3ГД-32, 4 Ом в ЗЯ 8 литров, затем щитовая на спаренных SABA FREUDENSTADT W5 3D, с пищалкой TESLA ARV168, 2,1 Ом, и 38 см Изофон тоже 2,1 Ом, надо бы 8 Ом, но у меня такой нет. Включаем, фона нет. Громко, на 10 часах, заметно лучше чем на П214.

     Кэнди Далфер и Дэйв Стюарт, саксофон и гитара, как бы переговариваются между собой, реально слышно звон струн, саксофон натурально.

     Джон Сурман саксофон, Портрет романтика. Заметно громче, еще убавил громкость, впервые услышал как он вздохнул, во вступлении четко слышно что играет деревянный инструмент, а не медный, потом вступает саксофон, мощно. Сильная вещь. Душевная музыка, саксофон со всеми оттенками, в т.ч. с сипилявостью тросточки из-за спазма губ, все как в натуре.

     ABBA, Счастливый новый год, полна энтузиазма, но запись не лучшая, явно не для тестирования. Не удержался, крутанул на полную мощность, до искажений громкость больше, чем у П214, транзисторы явно мощнее, их делали специально для музыкальных центров. Более 1 сек. не выдержал.

     Г.Сукачев, Моя бабушка курит трубку. Кашляет, пробираясь между стульев, надо услышать скрип подошв, все это слышно. У него на бас саксофоне играет женщина, завидую ее мощным легким, пробирает до мурашек. Иногда ей достается аккордеон, тоже выдает мощные аккорды, в последние годы ее поставили на скрипку, и перешла на туфли с низким каблуком.

     Мариам Мерабова, Реквием. Здесь надо поплакать: https://youtu.be/8ptHR4yfUxw?t=33

Если усилитель сила, а акустика под стать, то гости выходят из комнаты задевая косяки дверей с глазами полными слез. Сила, особенно на 3,12 и 4,05 минуте.

      Хор Турецкого Конфеты бараночки, Москва златоглавая, звон колоколов... https://youtu.be/45TfnPUnOcY?t=54 Задора и жизнерадостности не занимать, это одна из удачных записей в студии Авторадио. Есть другие, но не так забойно. Тест пройден.

     Затем прослушаны много радиостанций, я проектировал этот усилитель в качестве оконечного устройства для радиовещания. Если качество высокое, то он должен различать звук каждой из них. К сожалению, большинство сжимает в МП3, но есть почище, Радио Релакс (попса), и Орфей (здесь концертная классика).

     Эхо Москвы. Очень громко, поставил на 9 часов. Дикторы (в т.ч. из дома из-за коронавируса). Нормально идет запись.

     Маяк. Еще громче, пришлось еще убавить. Речь из дома, неважная, так что без комментариев.

     Радио России. Вещает из дома, хреново.

     Радио Звезда. Речь глуховато.

     Радио Релакс. Песня по-французски. Поет очень близко в микрофон, надо бы отодвинуть.

     Радио Орфей. Концерт. Фортепиано узнаваемо, остальные инструменты в кашу, скрипки смесь, духовые не разобрать.

     Радио Комсомольская правда. Звук ватный, но чисто.

     Таким образом, усилитель позволяет производить оценку звучания радиостанций. За все время прослушивания все детали оставались холодными, фона не было, усилитель работает очень устойчиво, не кривя душой, скажу, что это уровень промышленной разработки. Молодец Беслик, и рекомендую к повторению.

     Транзисторы Toshiba 2SB26 заметно лучше наших П214, жаль что нет еще пары для стерео.

Valinor, как у Вас движется проект?

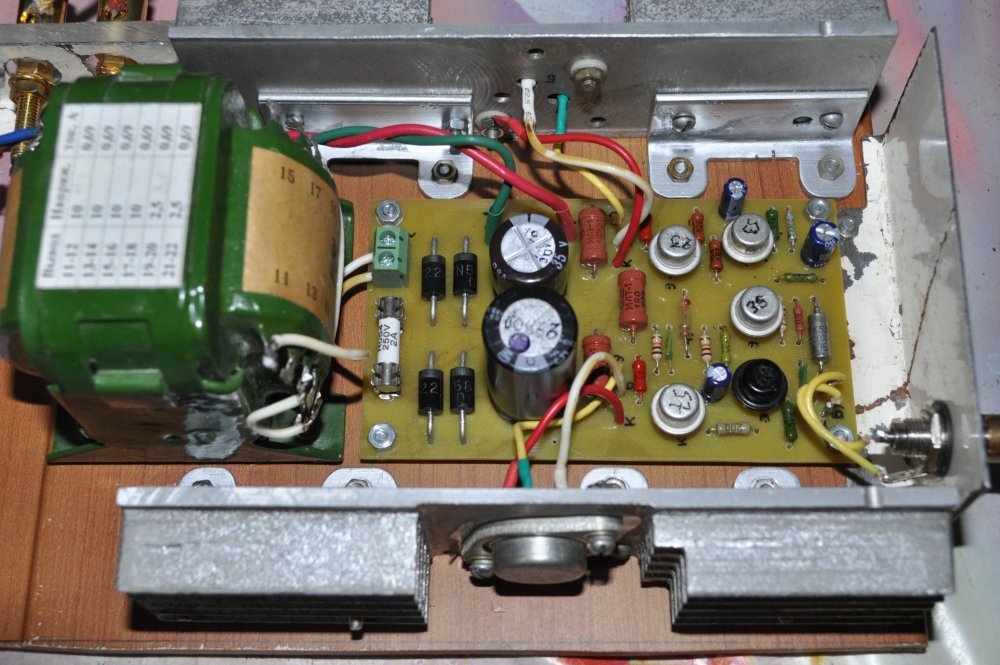

беслик 2SB26.JPG

Беслик плата вытравлена.png

Беслик плата.png

Posted
В 23.06.2022 в 21:35, Сергей А сказал:

А почему не 3102Д,Е ? Кш=4

3107Е,Ж?

Вот и попробуйте вместо 3107 эти 208, если возможность будет...

Posted
20 часов назад, Моя совесть сказал:

Valinor, как у Вас движется проект?

Медленно, но верно продвигается.

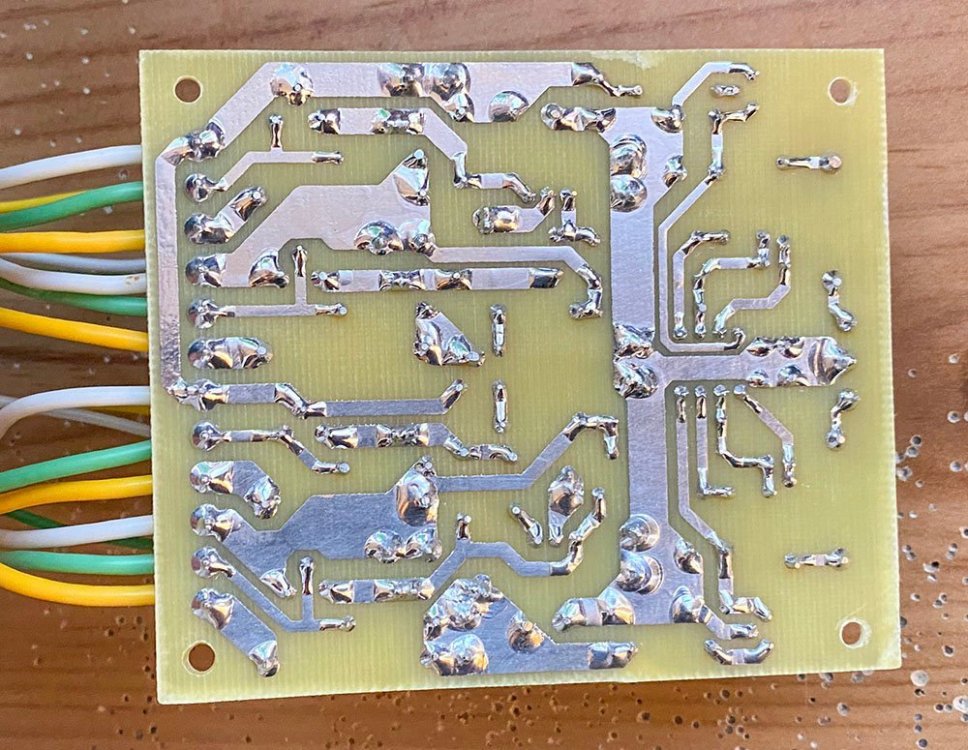

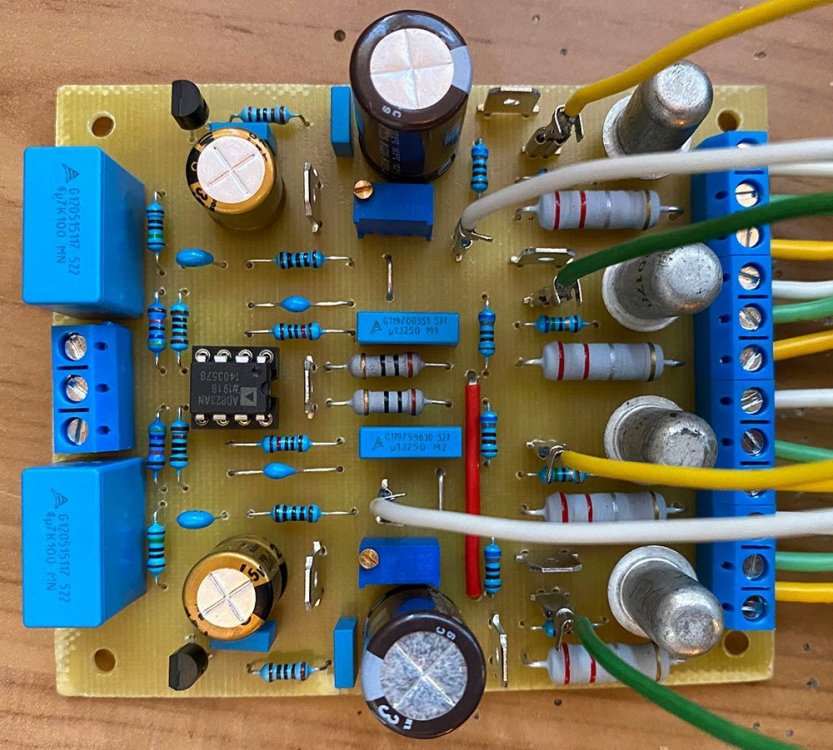

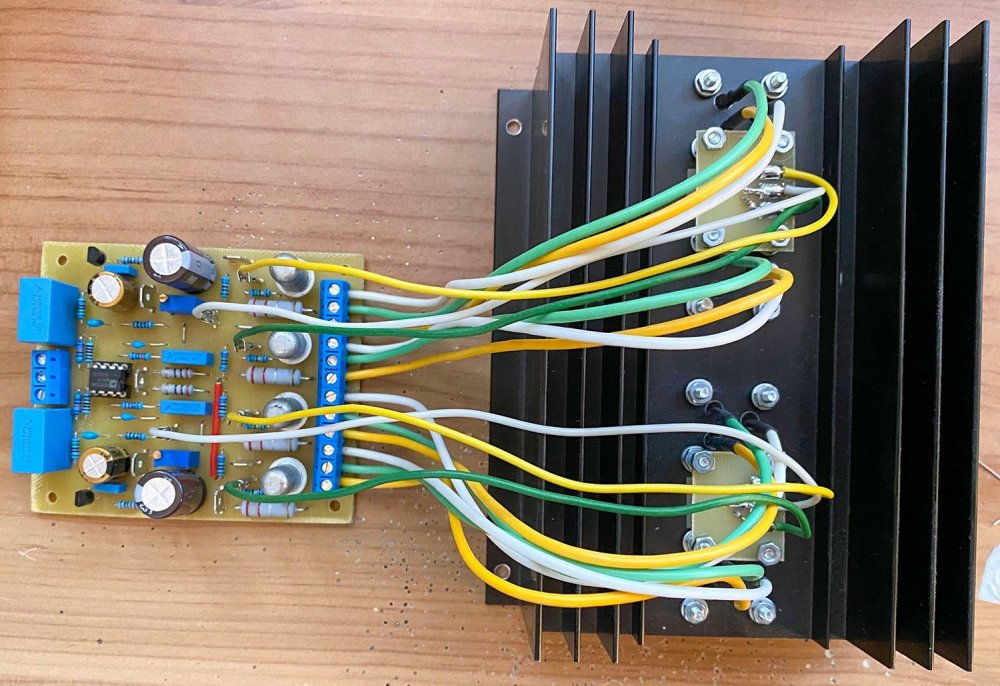

На днях все переехало вот на такую плату с макета:

Спойлер




Как доедут транзисторы нужные - займусь блоком питания.

  • Like (+1) 3
Guest Моя совесть
Posted

Красота, эстетика и практичность, плата качественная, чистая, тщательно отмытая, зажимы тоже часто использую, с ними практично и надежно, без перепайки, и дорожки не отваливаются.

Posted

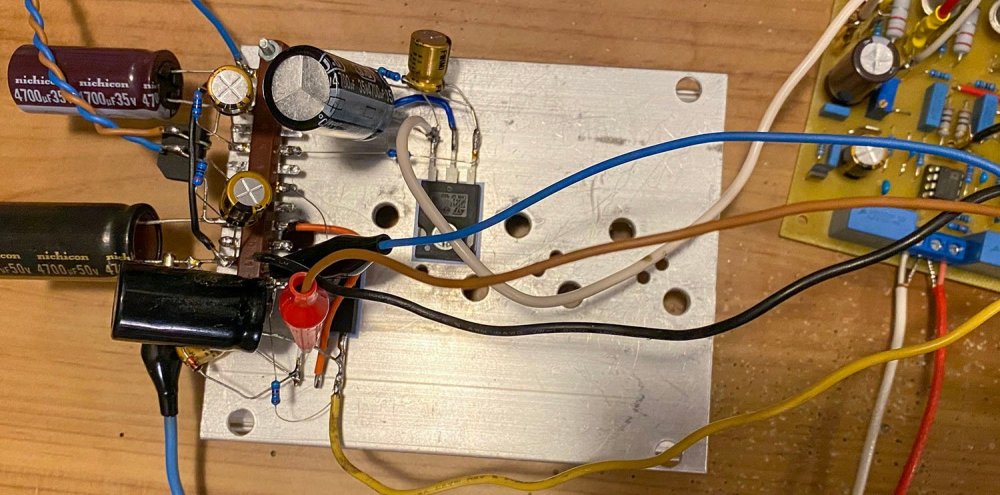

Быстренько налепил стаб для холодильника из того, что было под рукой на TIP142/147. Результатом доволен, со временем можно на плату перенести и подумать в какой корпус все это засунуть.


  • 1 month later...
Posted

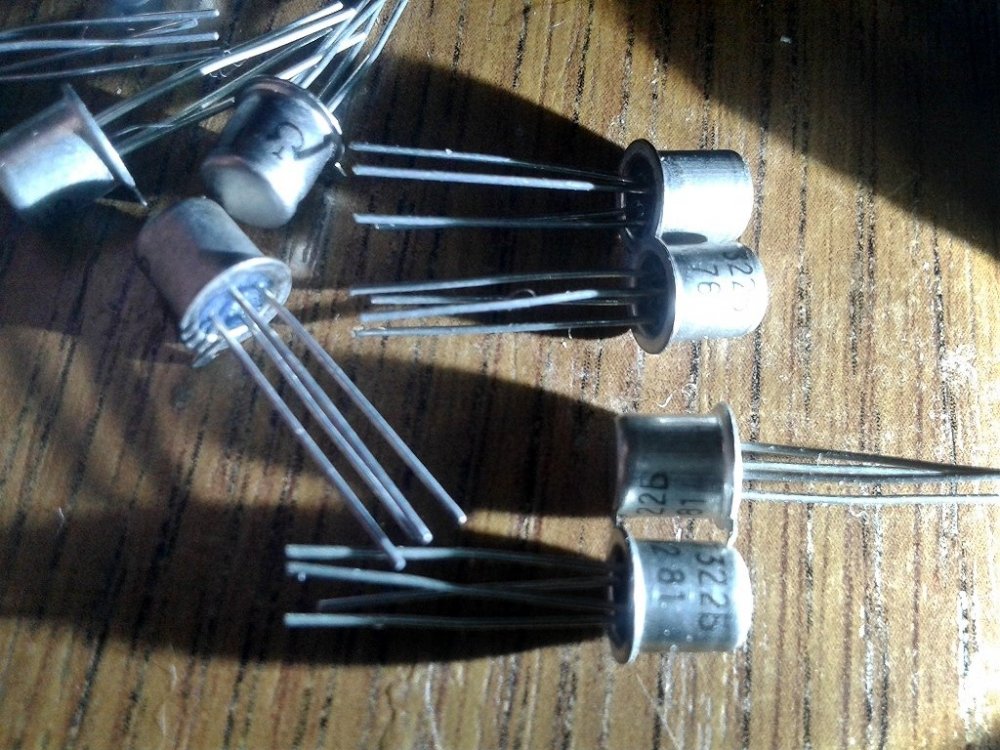

На другом форуме сразу понимают, ГТ321 использовать как транзистор термостабилизации низзя по причине большого обр. тока, и ЗАЧЕМ... берете ГТ322, сверлом диам. 4мм в радиаторе сверлишь отверстие, и вставляешь его туда, а корпус транзистора изолирован от выводов к-б-э



гт322 -термодатчик.jpg


  • 3 months later...
  • 1 year later...
Posted

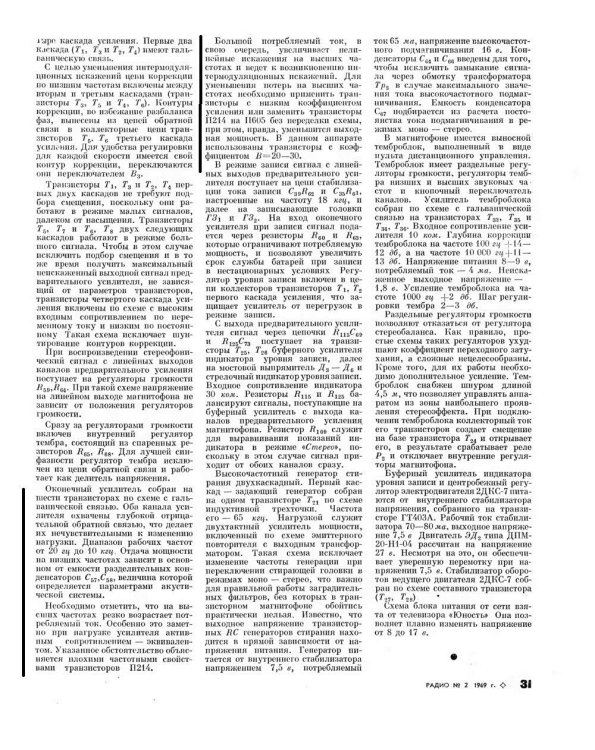

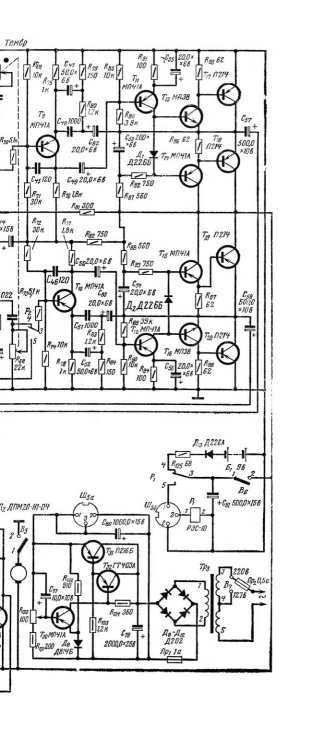

Правильные П4 нужно ставить, так же как и по лампам год выпуска важен. Заметим, есть слово и П217 но именно первых выпусков.


  • Like (+1) 1
Posted
21 minutes ago, юрий робертович said:

хоть что пишут в Радио

Вы уж определитесь, пишут хоть что  в Радио или таки нет.

10 minutes ago, юрий робертович said:

Который раз покажу

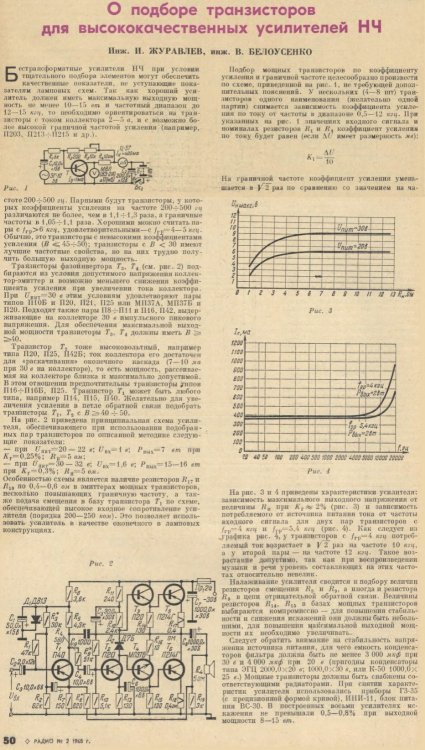

О подборе транзисторов высококачественных УНЧ.jpg



  • Smile 1
Posted
1 час назад, юрий робертович сказал:

П4, П216, П217 всегда были и будут говенные, хоть что пишут в Радио


Робертович, ты уж как то определись хороший автор статьи или клоунадой попахивает. По поводу брошюры Лабутина тоже смотри дату выпуска и дату приведенной тобой схемы и моей заметки из его статьи.

Posted

Юра мурзилочник, выкладывай уж что-то поинтереснее. Лин в исполнении Пугачева 1968 год. 20 ватт на 4 ома.






  • 1 month later...
Posted

Если я правильно понимаю, то цепь VT1 в чëрном холодильнике, должна является достаточно заметным источником нелинейных искажений усилителя, там по идее вообще не должно быть диодов или транзисторов из за своей нелинейности. Странно что так делают почти все.

Там самое место терморезисторам, но с неким достаточно большим временем теплоëмкости, что бы не получить интермодуляционные искажение в области самых низких частот.

Так думаю. (ц)

Схемотехники поправят.
