Recommended Posts

Posted
3 часа назад, quoter сказал:

Ю.Р. уже сделал несколько....:smile-33:

хочется этот германиевый сотворить.

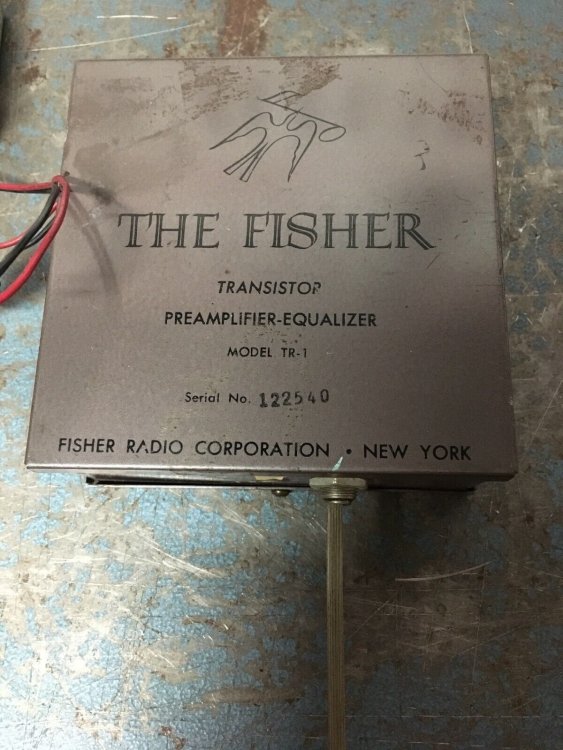

Вряд ли Фишер применял П416 :)). Делайте на том же,  что и Фишер,   2N109

Недорого продают, в принципе

https://www.ebay.com/itm/185002111368


Posted

Непонятно почему Колосов советует кт104а? Кажется у группы "б" и "в" усиление должно быть выше. Еще слышал (сам не пробовал), что из отечественных хороши сборки к101кт1 и к124кт1. Можно и параллельно  их транзисторы включить, для снижения шума, если каскод или оос общая будет, иначе из за миллера резонанс на вч (ненужный) в звуковом диапазоне может оказаться.





  • 3 weeks later...
Posted
В 18.07.2023 в 18:44, quoter сказал:

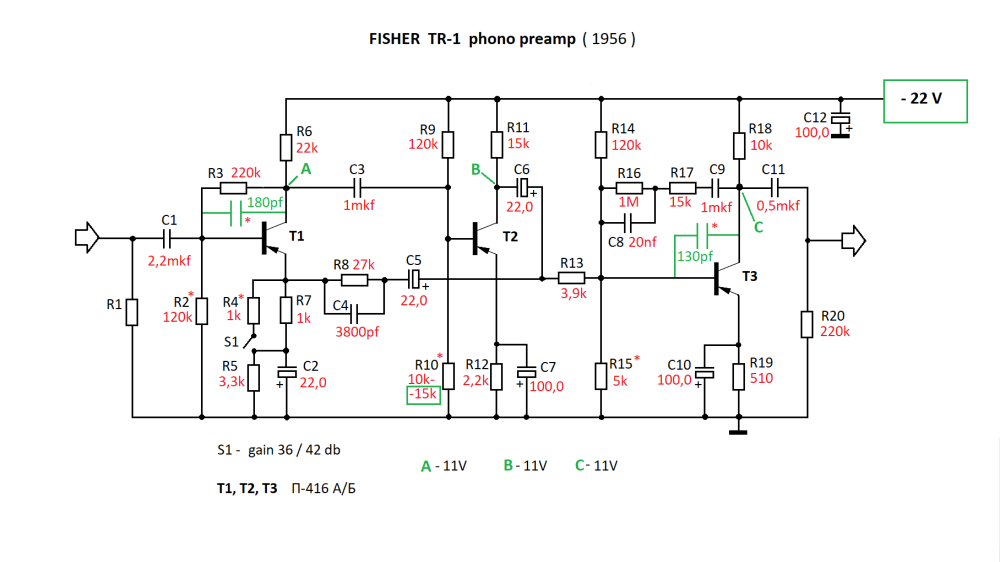

подскажите,какой здесь номинал R1 - ? 47ком или др...

спасибо.


Можно не ставить R1 . В оригинальной схеме R1 применялся для  получения малого входного сопротивления ( меньше 47ком ) - в те годы были картриджи , рассчитанные на нагрузку 20-22 ком ( и даже меньше ) . И в оригинале - этот преамп мог работать еще и с микрофоном ( тогда R1 подключался через переключатель , и отключалась цепь коррекции ) .

 В моей сборке этой схемы  - я не впаивал R1 на плату .

Posted
В 19.07.2023 в 11:45, sova сказал:

Вряд ли Фишер применял П416 :)). Делайте на том же,  что и Фишер,   2N109

Пока возился с этим преампом - ради интереса пробовал ставить  разные транзисторы ( из тех , что у меня были в наличии  ) . И оказалось , что П-416 совсем не самые шумные ( среди германиевых ) . А токи утечки у них - в несколько раз меньше , чем у всяких П-27/28 и прочих МП-шек .

В итоге - в окончательном варианте этого преампа  прижились П-416 .




  • Like (+1) 7
Posted
7 минут назад, Сергей А сказал:

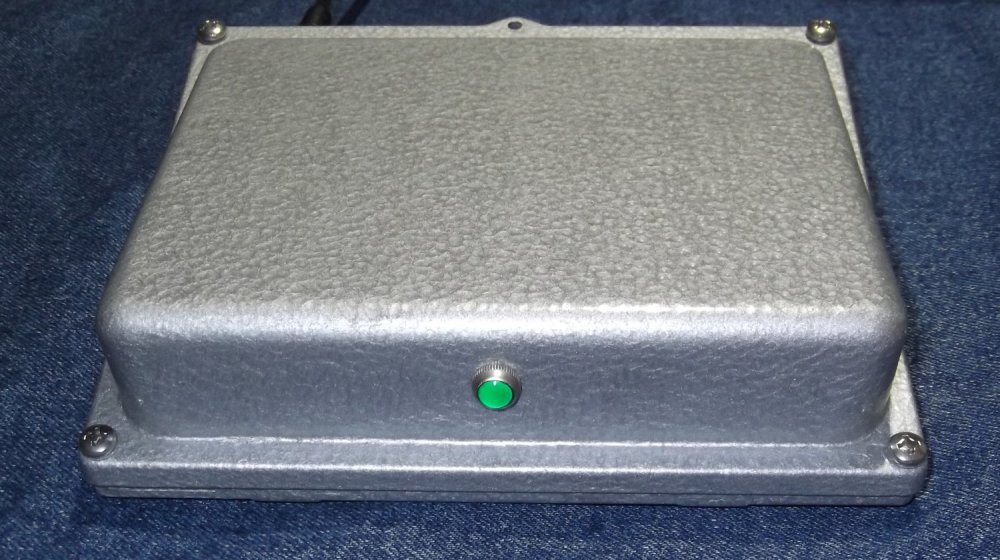

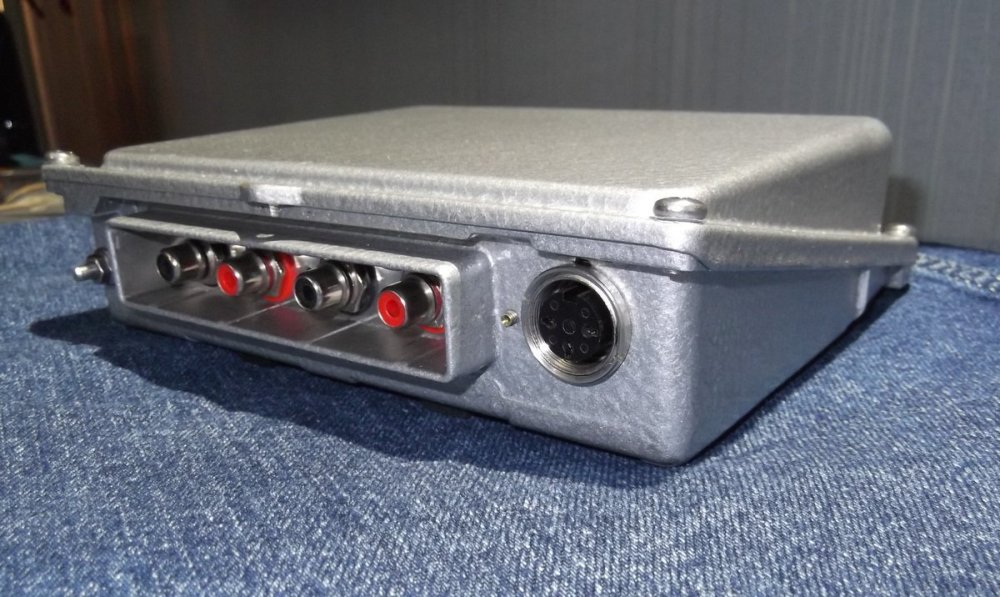

Удачный корпус !

Корпус от Bosch - в своей первой жизни он был частью немецкого автомобиля :smile-03: .

  • Like (+1) 1
  • 2 weeks later...
Posted
25 минут назад, sem сказал:

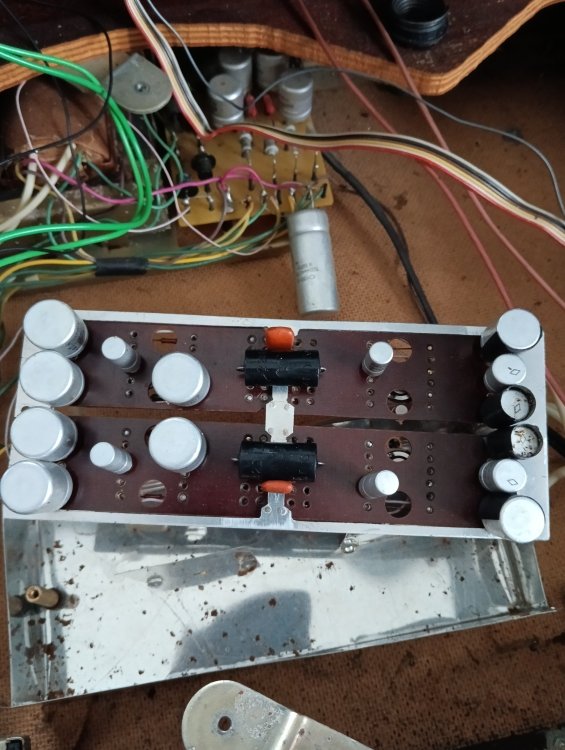

Что за фонокорректор, очень интересно



На Сухова похож, если транзисторы в металле кп302.

Posted
6 часов назад, sem сказал:

Что за фонокорректор, очень интересно

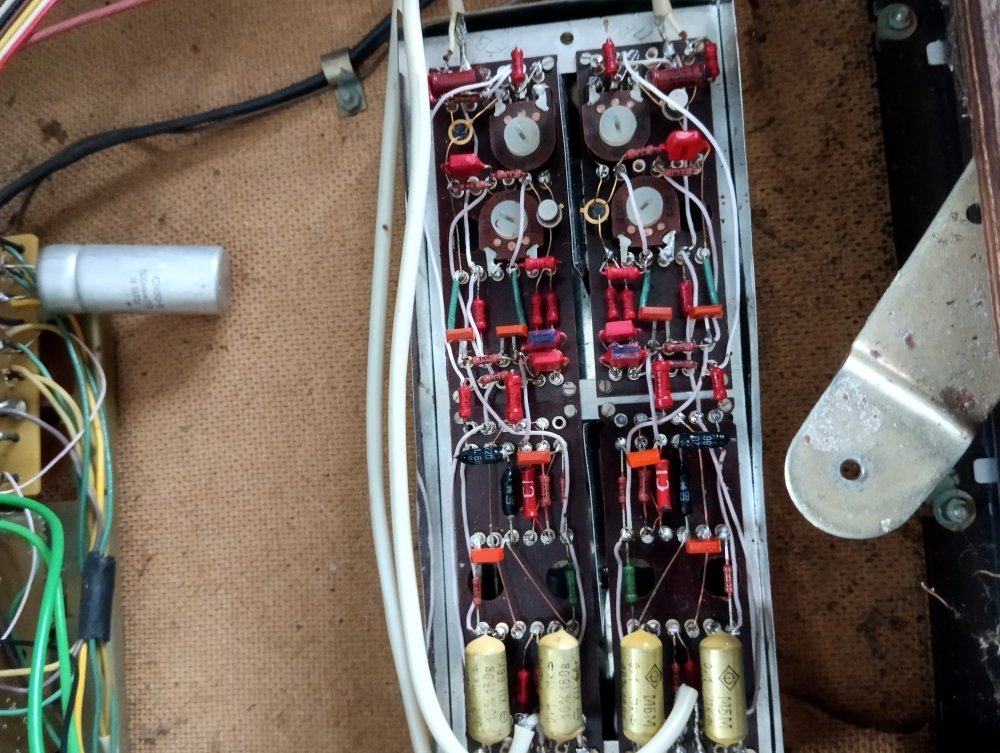

С навесного монтажа легко срисовать схему . И тогда есть большой шанс узнать - что за корректор

  • Like (+1) 1
Posted
9 minutes ago, юрий робертович said:

Или схема Гурского

Гурского-ли? Уже выясняли.
И не на германии!
И на кп303 шипит на 10 дБ больше.
А на 302 почти килоом (конденсатором не шунтированый) во входном каскаде - просто бред.

Posted
3 minutes ago, Сергей А said:

В этой статье интересно почему такая разница по шумам ?


Вроде как 170-е от Тошибы - весьма малошумящие. На тот самый порядок.
Еще были BF862, но тоже прекратились.
У них крутизна высокая и отсечка очень малая, до вольта.

Posted

Вообще бы надо тему шумов тразисторов попытать. На тему их снижения внешними цепями или приблудами. Не уверен , что там все исследовано.

Posted

И между прочим неплохой корректор.

И не было тогда ни чего доступного кроме кп302/303. Может лишь кп307а были чуть лучше по шумам. Во всяком случае в пром изделиях (в тех же шумомерах) , где нужно было шумы иметь низкие 307-е и ставили.

Posted
45 minutes ago, AlexKorotov said:

И между прочим неплохой корректор.

И не было тогда ни чего доступного кроме кп302/303. Может лишь кп307а были чуть лучше по шумам. Во всяком случае в пром изделиях (в тех же шумомерах) , где нужно было шумы иметь низкие 307-е и ставили.

Когда 307 появились, я уже моторы перебирал, для прожить. Можно параллельно поставить 4 штуки, но это не то. Шум говорят от чистоты процесса зависит, так что без вариантов.
Хотя у них типовое, а у нас максимальное.
