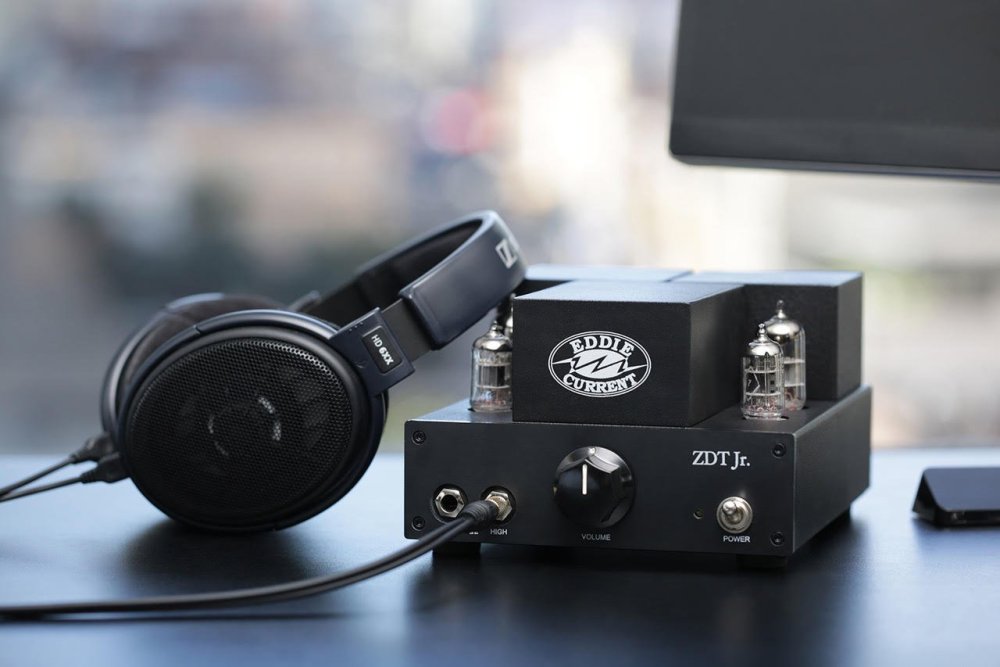

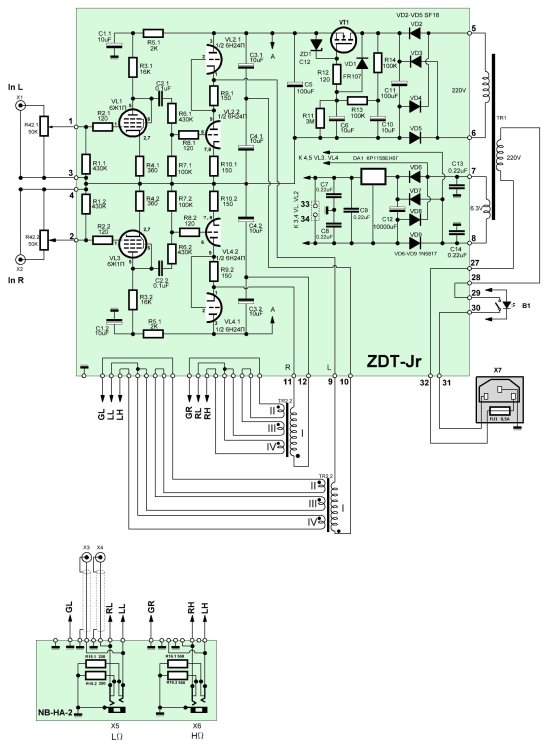

Поделюсь отработанной  схемой

circiut ZDT Jr.JPG




  • Replies 252
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Drakon
Drakon

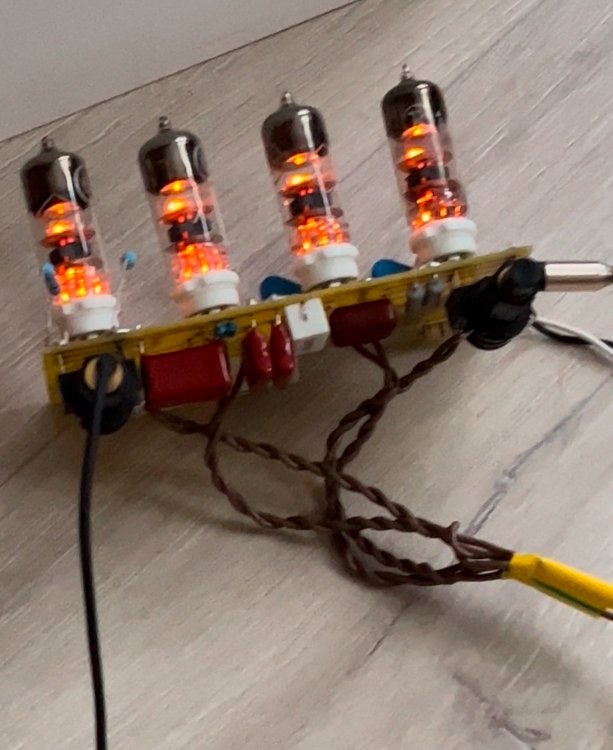

Ну и раз пошла такая....канитель.. выложу пару своих ушных...)))) 6н6п+6с45п +стаб самый в моей так сказать практике "утрамбованный усил"))))))

Drakon
Drakon

Вот еще такой малыш)))

ТимВал
ТимВал

Всё просто. И из подножных материалов.

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

По звуку, да и по "цвету, вкусу и запаху" (С) на выход наушничного усилителя 6н6п намного лучше, несомненно. Даже и (или "тем более") с мелкоанодной и "мелкозвучной" 6ж1п, для гармонизации.

Guest Zampotech

Guest Zampotech

Posted
Posted
Только что, Xрюн222 сказал:

По звуку, да и по "цвету, вкусу и запаху" (С) на выход наушничного усилителя 6н6п намного лучше, несомненно. Даже и (или "тем более") с мелкоанодной и "мелко звучной" 6ж1п, для гармонизации.

ну да, ну да.

Guest Zampotech

Guest Zampotech

Posted
Posted
11 минут назад, Xрюн222 сказал:

100% мед.факт.Проверено многократно.

как мед. факт может быть. Как электрически - далеко не факт. У 6Н6П высокий уровень нечетных гармоник. Ах, да, извините, здесь измерения не в почете.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Здесь - не более чем в режиме "кто-то кое-где у нас порой" (С))может и не в почёте. А за себя скажу - "у нас есть тааакие приборы!!!", что если кому и сказать всё равно не поверите, и мы ими пользуемся, и 20+ лет назад всë подряд и мерили,и "атсматривали", и "атслушивали".

Guest Zampotech

Guest Zampotech

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Здесь - не более чем "кто-то кое-где у нас порой" (С))может и не в почёте - а "у нас есть тааакие приборы!!!" и мы ими пользуемся, и 20 лет назад всë подряд и мерили,и "атсматривали", и "атслушивали".

Ну если измеряли и все видели сами, зачем даете однозначно вредные советы? 6Н23П/6Н24П в такой схеме работает лучше 6Н6П с заметным перевесом в качестве выходного сигнала

Xрюн222 Mentor

Xрюн222

Posted
Posted

Применение лампы, предназначенной по ТХ для выходных каскадов усилителей НЧ, в выходном каскаде усилителя НЧ, является "вредным советом"? :smile-57:

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 минуты назад, юрий робертович сказал:

6н6п Фотон и 6н6п-И от просто 6н6п отличаются разительно.

Да тут покамест не до таких тонкостей, как видите... :smile-19:

Guest Zampotech

Guest Zampotech

Posted
Posted
4 минуты назад, Xрюн222 сказал:

Применение лампы, предназначенной по ТХ для выходных каскадов усилителей НЧ, в выходном каскаде усилителя НЧ, является "вредным советом"? :smile-57:

Софистика. Сравниваются две лампы, 6Н23П и 6Н6П. THD каскада на 6Н6П (~1%) выше и нечетней, чем у 6Н23П (~0.3%)

Guest Zampotech

Guest Zampotech

Posted
Posted
2 минуты назад, sova сказал:

Выходной транс обязателен тут?

Да, обязателен.

Guest Zampotech

Guest Zampotech

Posted
Posted
7 минут назад, Xрюн222 сказал:

https://www.radiolamps.ru/articles/headphones/headphone_2.html

и, из текста, насчёт гармоник:

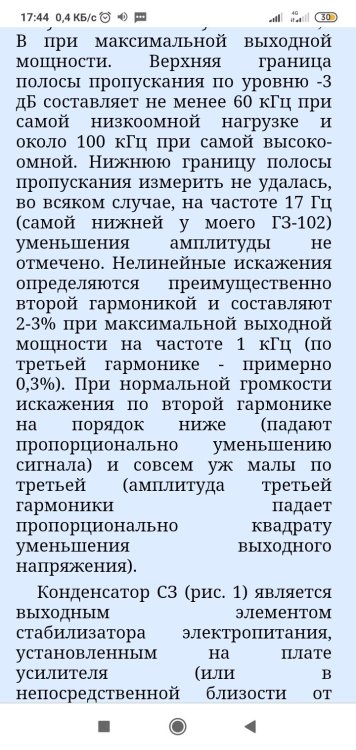

Когда чиитаю про "максимальную выходную мощность" в наушниковых усилителях хочется посмотреть в честные глаза автора опуса, написавшего невероятный по своей глупости  текст.

Он вообще в курсе, что при "максимальной выходной мощности" наушникового усилителя мозги слушателя имеют шанс вылететь через ноздри?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, sova сказал:

Выходной транс обязателен тут?


SRPP работает на низкоомную нагрузку, разумеется, но выходное сопротивление тут, думаю, в районе полкилоома, и "ухослышимый" результат может не удовлетворить.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Примерно столько и есть. Если сделать КП на 6н6п, можно получить ом 250-300 выхсопр, но всё равно  трансформатор настоятельно рекомендуется...

Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, Zampotech сказал:

Когда чиитаю про "максимальную выходную мощность" в наушниковых усилителях хочется посмотреть в честные глаза автора опуса, написавшего невероятный по своей глупости  текст.

Он вообще в курсе, что при "максимальной выходной мощности" наушникового усилителя мозги слушателя имеют шанс вылететь через ноздри?

Нет конечно, автор не в курсе никоим образом. В курсе всех без исключения аудио вопросов только Вы, как истина в последней инстанции.

sova Local

sova

Posted
Posted
11 минут назад, Xрюн222 сказал:

. Если сделать КП на 6н6п, можно получить ом 250-300 выхсопр, но всё равно  трансформатор настоятельно рекомендуется...

А если применить  6c19п ? или 6н5с

Guest Zampotech

Guest Zampotech

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Нет конечно, автор не в курсе никоим образом. В курсе всех без исключения аудио вопросов только Вы, как истина в последней инстанции.

Обращайтесь. Любой вопрос-любой ответ.

Xрюн222 Mentor

Xрюн222

Posted
Posted

To Sova.  Александр, был же того же С.Куниловского в том же АМ ОТЛный на 6с19п, но по моему строго на 600 или 300 ом уши

ВКН Local

ВКН

Posted
Posted
5 минут назад, sova сказал:

А если применить  6c19п ? или 6н5с

Потребуется доп. каскад усиления.

Виталий предложил один каскад с достаточным усилением (около 22) излишек которого трансформируется в нагрузку. Выходное каскада около 700 ом.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Если нет идиосинкразии к повторителям, то Уайт с теми же ЕСС88 обеспечит выхсопр в районе не пяти сотен как SRPP, а пяти десятков ом. Без дополнительной ООС. Опять же извинившись и предупредив, ссылка на опробованное:  https://radiopages.ru/headphones_m.html
