Занимаясь трансформатором накального напряжения , намотал его с точностью до 0,1 в , в другой день и время показал большой разбег . Причина -колебание сетевого напр. От 208 до 228 в разное время суток. Большое спасибо Чубайсу . Пришлось стабилизировать накал . Но тогда чем хуже анодное напр. И - смещения ? Предварительно принял решение застабить и их . Но анодное в ус. мощности никогда не стабил . Вот стоит диллема - сделать обычный параметрический , либо параллельный, Я никогда не занимался таким . Видимо сложнее задача.  И стоит ли игра .... Параметры U нагрузки 260 в , I 60 ма. Это #45 + I драйвера . Прошу ответа знатоков. Помочь с прикидочным расчетом и советом  выбора схемы и нагрузочного элемента , резистор или транзистор. И на что обратить внимание что бы не попасть на подводные камни . Заранее поблагодарю .

Posted

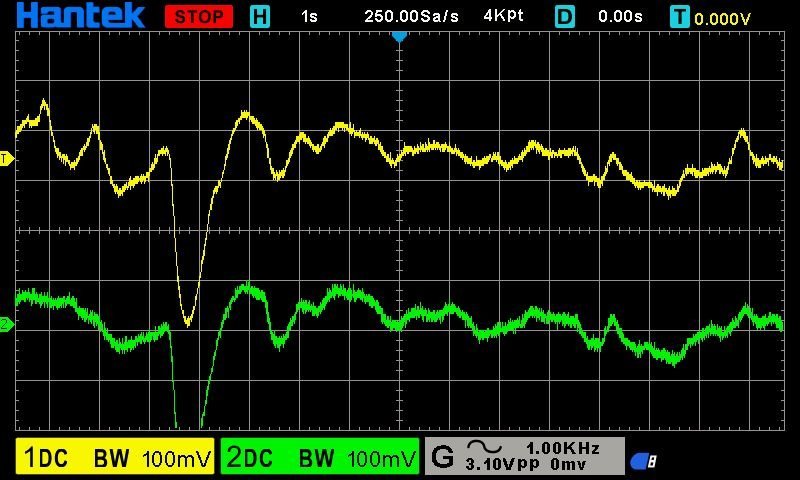

Стабилизация анодного вещь необходимая, вот например. выход лампового корректора без стабилизатора


Я то думаю, чего это у меня НЧ динамик тяк тяжко дышит, думал, пластинка кривая, поднял иголку, а все равно дышит. Поставил стабилитрон в умножитель емкости, полнотью помогло.

Posted

Параллельный источник для регулирующего полевого транзистора, там еще предусмотрел плавное повышение напряжения с переключателем скорости увеличения на оптронах. Иначе получается увеличение длительное, вначале бодро, потом все медленнее и в конце напряжение асимптотичеки приближается к искомому, но никогда его не достигает :) Схему не рисовал, паял по наитию. Вот похожая схема, только R2 поставить несколько килоОм и конденсатор на землю, постоянная RC и будет временем задержки, только еще нужен диод с затвора на землю, чтобы при выключении транзистор на пробило от заряженного конденсатора.

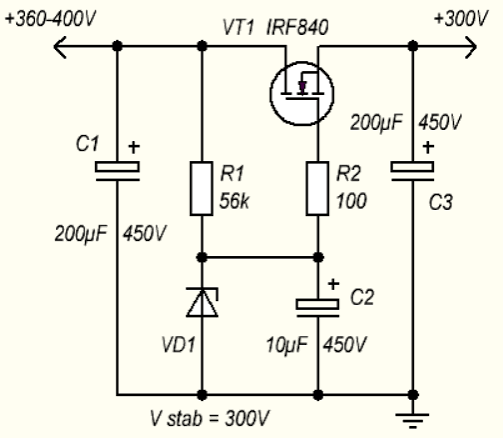

Стабилизатор высокого напряжения для лампового усилителя -

Стабилитроны поставил 3 шт по 100В и еще добавил на 12В, чтобы ровно 300 на выходе.

Posted

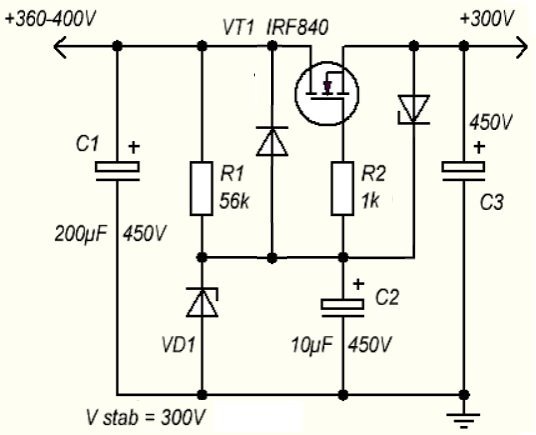

не нашел оригинальную схему по которому всегда делал стабилизаторы , поэтому подкорректировал схему представленную выше

на выходе многие ставят "конские" электролиты, не вижу особого смысла, потому что схема сама по себе является "умножителем емкости" , более целесообразно поставить какую нибудь пленку микрофарад 10

зы

мосфет нужно ставить на радиатор


  • Like (+1) 2
Posted

Я с этой схемой знаком .Спасибо. Только хотел поставить в затвор рег. делитель , что бы не тратить время на подборку стабилитронов. Меня больше  интересует вопрос - насколько больше получу вкусняшек от применения параллельного стаб. (если получу ),вместо параметрического . Никогда такого не делал , поэтому какая то боязнь .

Posted

Параллельный стабилизатор потребует большого запаса по напряжению для компенсации провалов сети, на последовательном резисторе будет выделяться большая мощность, но не боится коротких замыканий по выходу в отличие от параметрического (усталость, невнимательность, небрежность никто не отменял при наладке, а уж шаловливые ручки всегда найдут себе применение).

Posted

У параллельного на такое напряжение будет выделяться большая мощность на регулирующем элементе. в последовательном на стабилитрон подается около 1мА току при 300в, в параллельном ток будет на порядки больше.

Posted

Тоже когда-то делал всякие стабилизаторы, только ламповые, параллельный, вроде был получше, потом поставил регенератор и успокоился)).

Posted
4 часа назад, alss сказал:

небрежность никто не отменял при наладке, а уж шаловливые ручки всегда найдут себе применение).

В тумбочке имеется некоторый запас ВВ полевиков  и биполярников . Так что могу себе позволить некоторую небрежность. Что обычно и происходит.

Posted
1 час назад, Kroul сказал:

Тоже когда-то делал всякие стабилизаторы, только ламповые, параллельный, вроде был получше, потом поставил регенератор и успокоился)).

У меня теперь DC-DC с 12 до 300В. Но всегда мечтал поставить умформер.

Posted
30 minutes ago, Russ3000 said:

У меня теперь DC-DC с 12 до 300В. Но всегда мечтал поставить умформер.

Зря... хотя кто не дает. Моторы есть, два бдпт от пылесосов, первый низковольтный, регулируемый по частоте, второй, на сетевое, нет. Пульсации разве что будут... как у трехфазного, но тут уж и разгуляться в 24 пульсную. Шутка.

Posted
34 минуты назад, BAA сказал:

Зря... хотя кто не дает

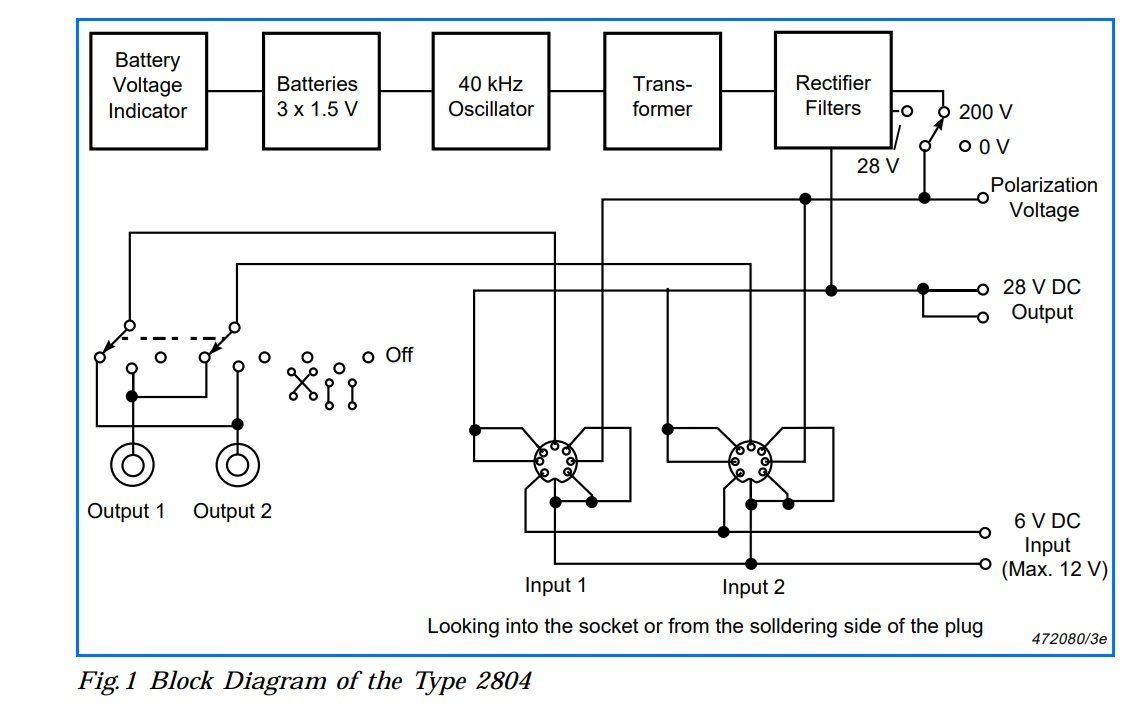

Подглядел у B&K БП 2804, DC-DC для питания двух 200В микрофонов от 3х батареек 373. Авторитет вроде :) А умформер был могучий на 5В постоянки для питания ЭВМ Электроника 79, если склероз не изменяет.

Posted

Умформер - немецкое для мотор-генератора. Здесь - похоже на обычный Ройер, он же автогенератор с трансформаторной связью. В DCDC зачастую вообще мультивибратор с конденсаторами.







Posted

Приёмник ГАЗ-21 сначала питался через ВБ, потом случился переход на транзисторный преобразователь.

Posted
11 часов назад, Anatolii сказал:

Параметры U нагрузки 260 в , I 60 ма.

В плане параллельного стаба самое элементарное на попробовать - STV280/80.

STV280-40.pdf

Posted
В 21.08.2026 в 22:04, Stan Marsh сказал:

Приёмник ГАЗ-21 сначала питался через ВБ, потом случился переход на транзисторный преобразователь.

Помню разочарование в детстве у деда была Волга-21 с приёмником. Приёмник был но не работал, так как вибро преобразователь вышел из строя, а новый купить не могли из-за их отсутствия в продаже. А переделывать приемник на что то другое дед не хотел. Дед за 20 лет владения Волгой-21 наездил всего 40 000 км ....

Posted

Мне кажется это гораздо хлопотней . И ещё я когда-то пробовал в звук старинный тв  стабилизатор . Это был такой кошмар . Понимаю что это совсем другое. Но как тот случай . Ложечки нашлись , но осадок остался .однажды думал сделать латр с мотором слежения сети . Даже купил 9 а но как то  пропал задор

  • Thanks (+1) 1
Posted
2 hours ago, Stan Marsh said:

Старинные стабилизаторы были феррорезонансными, отсюда и фобия.

Есть 2 от, скорее для, цветных телевизоров наших предков, уровень "гудения", как писали в старых книгах, несовместим даже со старыми ушами.

  • Smile 1
Posted

Их ещё рекомендовали ставить подальше от цветных телевизоров. Во избежание искажений картинки.

Posted

Печально что так сеть прыгает...но это всё уже не ламповый звук будет,делая стабы, особенно если регенератор поставить. Неужели при разбросе напряжения ночь - день не попадаем в -+ что можно по накалу в даташите ? И так же по анодному так сильно выпадаем из расчитанных точек?
