Совет по схеме

Mik

By Mik
in Help for beginners

 Share

Recommended Posts

  • Replies 81
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

CHEL_EV
CHEL_EV

Если выходные лампы переводить в тетродное включение, то надо будет заводить обратную связь в предварительный каскад. Для этого потребуется изменить схему фазика. Перевести его в схему ФИ с разделённо

Stan Marsh
Stan Marsh

Давайте оставим тетроды с пентодами без ООС тем, кто обладает соответствующей акустикой и/или необычными вкусами, для всех прочих сообщим, что ООС нужна.

Normann
Normann

Здесь только в МАИшной схеме анодное стоит с задержкой подавать, на всякий случай. Если хочется без ОС, то можно и в триоде 6V6. Проще и удобнее, если мнимые ватты не нужны. Звучит такой усилитель жир

Posted Images

CHEL_EV Proficient

CHEL_EV

Posted
Posted
26 минут назад, Normann сказал:

Есть этот же вариант на 6SJ7+6SN7. Вполне прилично звучит. Я собирал в прошлом.

Здесь сохранил эти схемы 10 лет назад, одна оригинал, вторая от МАИ. Пусть здесь в этой теме будут тоже..

2a79f62348f5e7434d84c47a09c4ee16 (2).jpg


Классик  с небольшими доработками.

При исправных деталях и правильной сборке, настройка балансировочным резистором 150 Ом одинакового тока ламп выходного каскада по падению напряжения на катодных резисторах 6П6С..

Цепь Цобеля с анода 6Ж8 на сетку 6С2С  — 22к-100пФ, опережающий конденсатор в цепи ООС — 200пФ.

  • Like (+1) 2
Normann Local

Normann

Posted
Posted

Здесь только в МАИшной схеме анодное стоит с задержкой подавать, на всякий случай. Если хочется без ОС, то можно и в триоде 6V6. Проще и удобнее, если мнимые ватты не нужны. Звучит такой усилитель жирненько и бодренько! )

  • Like (+1) 2
  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

Это да, принципиальной разницы по громкости между, скажем, тремя и десятью ваттами практически нет. Если не хватает трёх, то и десяти будет недостаточно. Но обычная громкость в КдП редко превышает полватта. Так что запас будет в любом случае.

  • Like (+1) 1
  • Smile 1
Mik Proficient

Mik

Posted
  • Author
Posted

на вход подавал от гены ГЗ-111 от 1в и более до ограничения синуса на нагрузке (резисторы 8ом), смотрел осциллом С1-107 синус,

АС есть на 8 ом от ламповой Эстонии и на 4 ом от Веги,

слушал с ламповым кором на еф86+6н23п-ев, сд  с вых = 2в и кассетником с 0,5в на вых.

могу сделать, настроить, с расчетами туго...





  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

0,5Вт... Маловато... Проверьте, нет ли ВЧ возбуда, простой осц его не увидит, если только петлёй попробовать. А проще - неонкой.

Mik Proficient

Mik

Posted
  • Author
Posted

по-позже сделаю замеры,выложу,

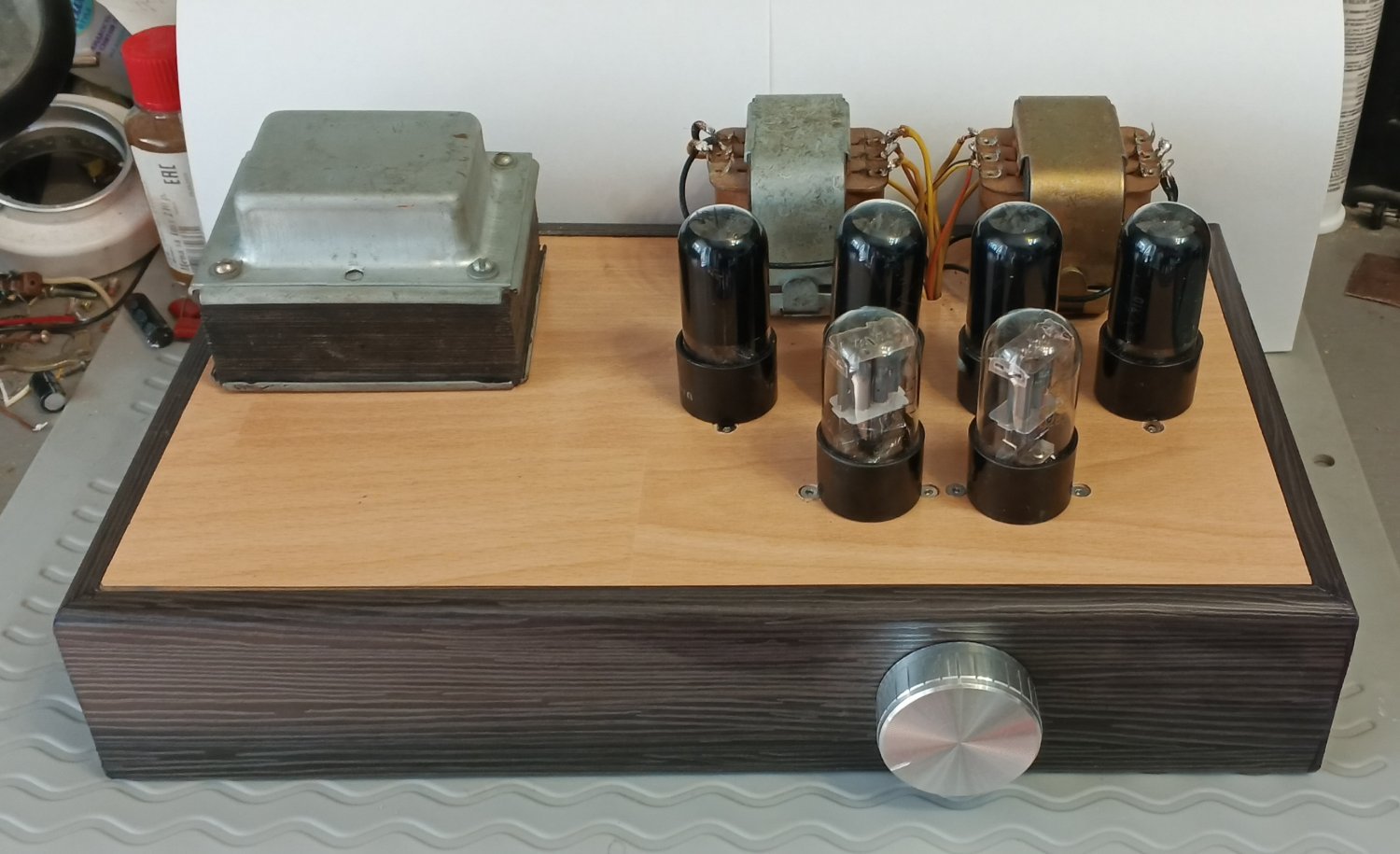

была задача сделать на имеющихся твз-1-6 двухтакт на окталах,

еще рассматривал такое - что посоветуете?



KonoV Veteran

KonoV

Posted
Posted
6 часов назад, Mik сказал:

около 3в

Так понимаю действующее?

4 часа назад, Rezvoy сказал:

0,5Вт... Маловато...

И просьба написать кто какими формулами для расчёта мощности на эквиваленте нагрузки пользуется.

Так себе советчик, но банально убедиться в исправности всех деталей, и правильности монтажа. А лампа 6П6С хорошая!

Rezvoy Local

Rezvoy

Posted
Posted

 ТС ясно написал - измерял осциллографом, остаётся гадать-это амплитуда полуволны или двойной размах, для размаха вообще печально - 0,14 Вт. Всё на 8Ом, на 4 ом сами считайте.

Виталий1982 Community Regular

Виталий1982

Posted
Posted
17 часов назад, CHEL_EV сказал:

Здесь сохранил эти схемы 10 лет назад, одна оригинал, вторая от МАИ. Пусть здесь в этой теме будут тоже..

2a79f62348f5e7434d84c47a09c4ee16 (2).jpg


Классик  с небольшими доработками.

При исправных деталях и правильной сборке, настройка балансировочным резистором 150 Ом одинакового тока ламп выходного каскада по падению напряжения на катодных резисторах 6П6С..

Цепь Цобеля с анода 6Ж8 на сетку 6С2С  — 22к-100пФ, опережающий конденсатор в цепи ООС — 200пФ.

Я слушал аппарат по схеме МАИ, очень здорово звучал. 10 ватт.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

 Если я правильно посчитал этот суррогатный выходник - 1,5 Вт, как и было предсказано.

На схеме вообще силовик ТС40-2 в качестве выходника.

KonoV Veteran

KonoV

Posted
Posted
В 12.08.2026 в 13:24, Mik сказал:

вых трансы ТВЗ-1-6, все напряжения примерно как на схеме +-3в.





CHEL_EV Proficient

CHEL_EV

Posted
Posted

Ну если все напряжения соответствуют +-3 вольта согласно схеме, как написал топикстартер в первом сообщении, то как бы всё более менее гут, не считая анодных резисторов для 6Н9С, их бы как то повысить до 51к хотя бы, ну или фазик другой сделать. К примеру ФИРН.

Но у меня всё же вопрос по трансформатору. Мне кажется что здесь собака зарылась. Пусть замерит индуктивность первичной обмотки выходного трансформатора, между анод-анод и анод-средняя точка-анод.

И активное сопротивление обмоток тоже, в такой же последовательности.

Не может PP тихо петь на 6П6С, даже в триоде.

Последний раз когда собирал усилитель PP на 6П6С в триоде, то динамики выпрыгивали из колонок. Акустика была какая то от музцентра Sony, явно с незаоблочной чуйкой..

Правда и трансформаторы выходные были от Александра Резвого ☺️

alss Local

alss

Posted
Posted
17 минут назад, Михаил SM сказал:

( у ТВЗ1-6 ограничения по ВЧ диапазону ) .

В двухтактнике на EL86 (мифическая 6П33П, но и с доступной 6П43П, в триоде) 30 кГц по минус 3 дБ получал с ООС 3-4 дБ. Обмотку ООС отделял для нужной фазы.

Михаил SM Local

Михаил SM

Posted
Posted
7 минут назад, alss сказал:

В двухтактнике на EL86 (мифическая 6П33П, но и с доступной 6П43П, в триоде) 30 кГц по минус 3 дБ получал с ООС 3-4 дБ.

ООС расширяет   диапазон , как известно.   Так то без ООС в S.E.   по уровню -3дб , порядка 17..19 кгц.   Но тональный баланс хороший , паразитных тембральных окрасов не слышно , т.к. нет резонансов за границей ВЧ диапазона этого трансформатора .  Меандр 10 кгц он , к сожалению, в триодном режиме если лампа, не восстаналивает , видим клык , а не меандр .
