Guest Zampotech
Posted
4 часа назад, Васянин Сергей сказал:

Посоветую скачать прогу Tube Trans calculator, она очень удобна

Где бы ее скачать с дополнениями? Дистрибьютив и сама программа у меня умерла вместе с жестким диском, а на сайте Е.Карпова зона рунета похоже забанена.

  • Replies 945
  • Created
  • Last Reply

Top Posters In This Topic

Posted
14 минут назад, Zampotech сказал:

Где бы ее скачать с дополнениями? Дистрибьютив и сама программа у меня умерла вместе с жестким диском, а на сайте Е.Карпова зона рунета похоже забанена.

действительно не найти.. может кто поделится через яндекс диск ?

Posted

Трансформатор для ГМ-70 требует отдельных размышлений.Если хочешь получить хорошее демпфирование и возможность работы в А2 выбираешь Rа=10кОм-звук несколько заторможенный,бас жирный.Выбираешь Rа=5,6кОм-звук динамичный,бас сухой и собраный. Себе я оставил второй вариант,а заказчику больше понравился первый да еще и с электролитами. Насчет драйвера я согласен с Вами-основная сигнатура звука определяется именно драйвером.

Rezvoy

В моем случае Rа было 12 кОм, динамика была неважной.

Удивительно ГМ70 — непревзойденная по динамике и энергетике лампа (хотя у нее есть и свои недостатки), думаю что с Ra это не связано, мы обычно делали Ra = 6 — 8 КОм. Проблема, видимо, в другом. Tommy

Что бы не затерялось в а.истории.



  • Like (+1) 1
Guest Zampotech
Posted
13 минут назад, Lukasarts сказал:

у Вас архив распаковался ?

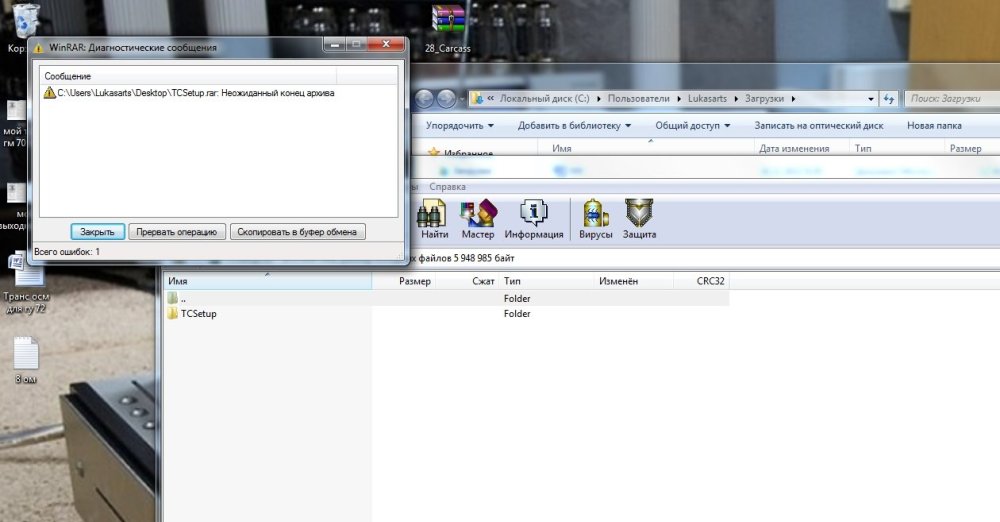

Да, распаковался, но пока не понял как открыть, нет исполняемого файла. Похоже в архив не прилепился самый первый файл

Михаил, посмотрите пожалуйта в своем архиве, должен быть первый, исполняемый файл, возможно он как-то спрятался


Posted

Понятно. Попробую найти среди своих VM. Я с сайта удаляюсь, поэтому напишите на почту пустое сообщение : mbelyaev46@@gmail.com, если найду, пришлю ссылку на ядиск.

Posted
40 минут назад, Михаил44 сказал:

Понятно. Попробую найти среди своих VM. Я с сайта удаляюсь, поэтому напишите на почту пустое сообщение : mbelyaev46@@gmail.com, если найду, пришлю ссылку на ядиск.

Можно узнать Вашу причину "удаляюсь" ?

Posted
2 часа назад, Гость сказал:

Понятно. Попробую найти среди своих VM. Я с сайта удаляюсь, поэтому напишите на почту пустое сообщение : mbelyaev46@@gmail.com, если найду, пришлю ссылку на ядиск.

По просьбе участника его аккаунт и все данные удалены.

Posted
В 25.12.2022 в 20:53, Lukasarts сказал:



Добрый всем вечер.

Спасибо Всем кто помогал с расчетами....

Выкладываю на всеобщее обозрение и критику расчеты ТВЗ для гм 70



1)площадь сечения керна мала очень
   Конфигурация сердечника плохая: огромное окно намотки,огромная длинна магнитной силовой линии

   Площадь окна намотки примерно должна равняться площади сердечника

2)4500витков 0,75мм это вы серьезно!?

вот смотрите: площадь сечения меди первички должна быть примерно равна площади сечения меди вторички.

А у вас что?

Я же вам писал по железу Ш32*80 :набирайте набор около 8-9см-получите площадь около 25-30 квадрат

  • 2 months later...
Posted
В 26.12.2022 в 21:34, Гость Zampotech сказал:

Где бы ее скачать с дополнениями? Дистрибьютив и сама программа у меня умерла вместе с жестким диском, а на сайте Е.Карпова зона рунета похоже забанена.

У меня есть почти всё программы которые гуляют в интернете. Всё скачивал и сохранял. Если нужно могу поделиться. В том числе и эта, которую ищите

Posted
3 часа назад, Климентий сказал:

У меня есть почти всё программы которые гуляют в интернете. Всё скачивал и сохранял. Если нужно могу поделиться. В том числе и эта, которую ищите

Да нет этого уже здесь человека , кому нужно было, ушел..

  • 2 weeks later...
Posted

Наткнулся сегодня на этот форум, очень порадовало название, вспомнил старый Аудиопортал, ностальгия пробила.

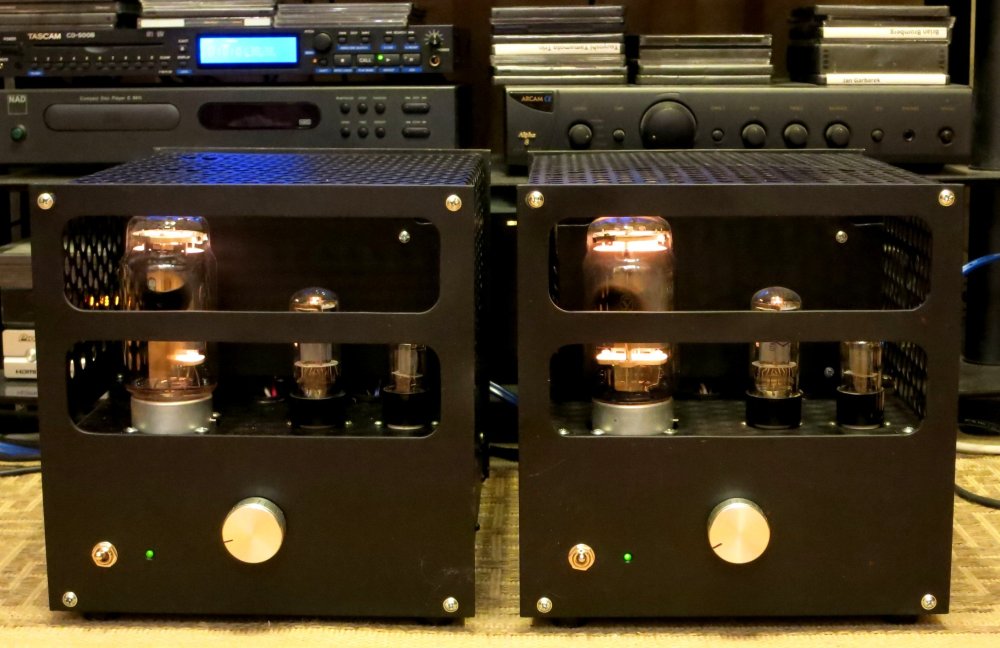

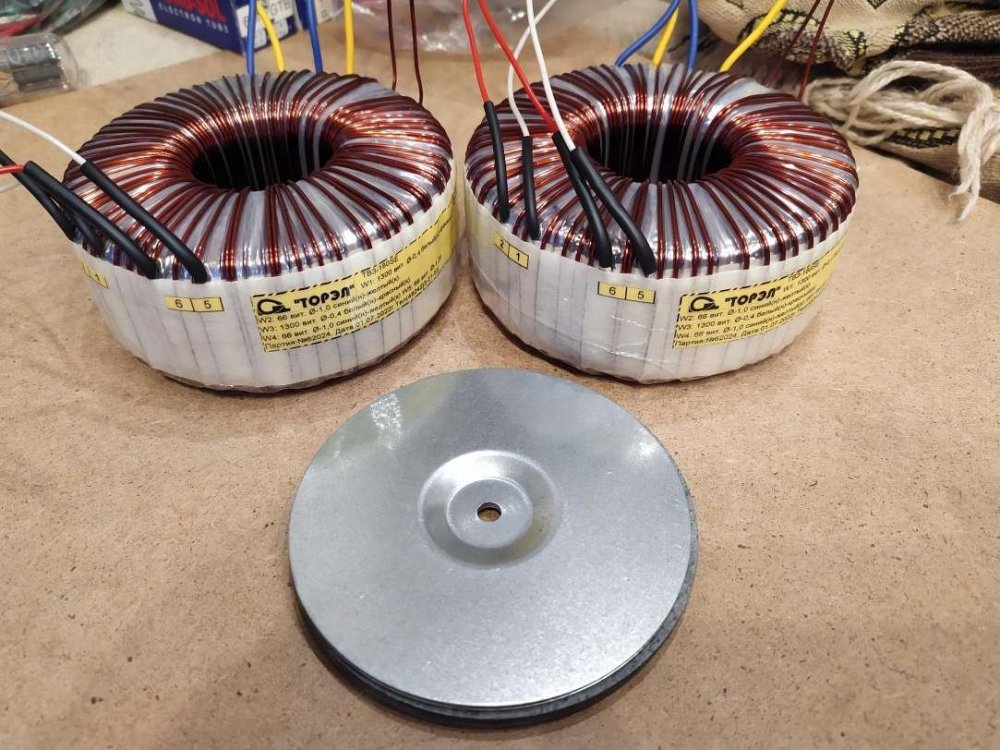

Поскольку недавно делал SE на ГМ70, заинтересовала одноименная ветка. У камрада Lukasarts как-то все очень уж масштабно получается, под пару пудов весом, у меня получилось уложиться в 18 кГ на один моноблок. Донором ТС послужил ТС-270, ТВЗ - тор (в подвале).



  • Like (+1) 3
Posted

Фото голого железа нет.

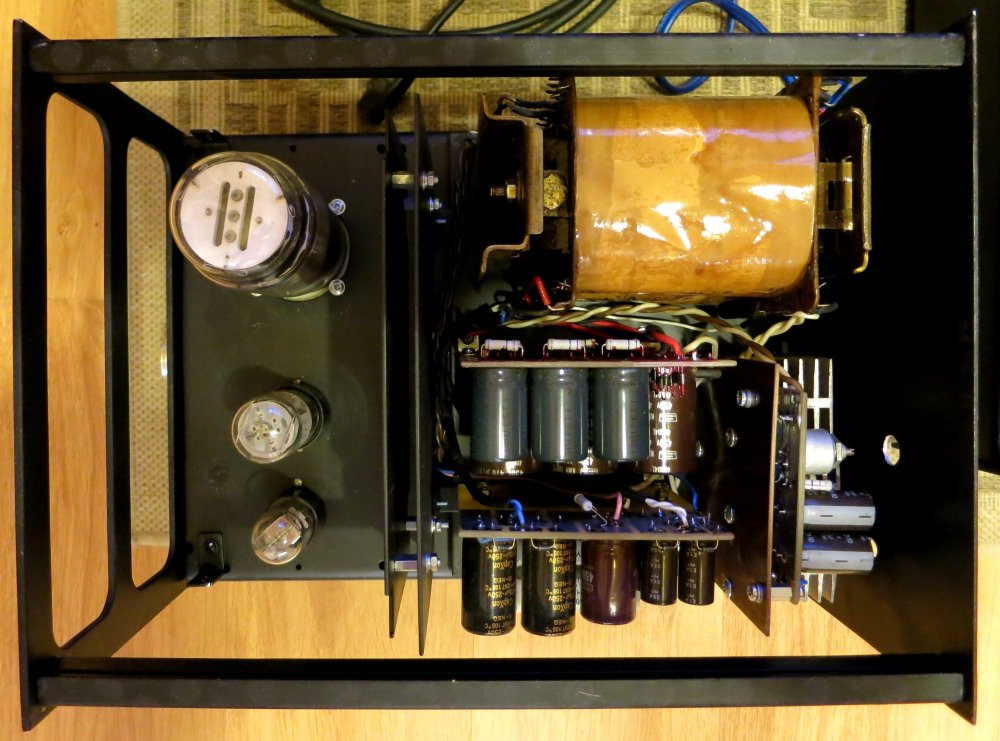

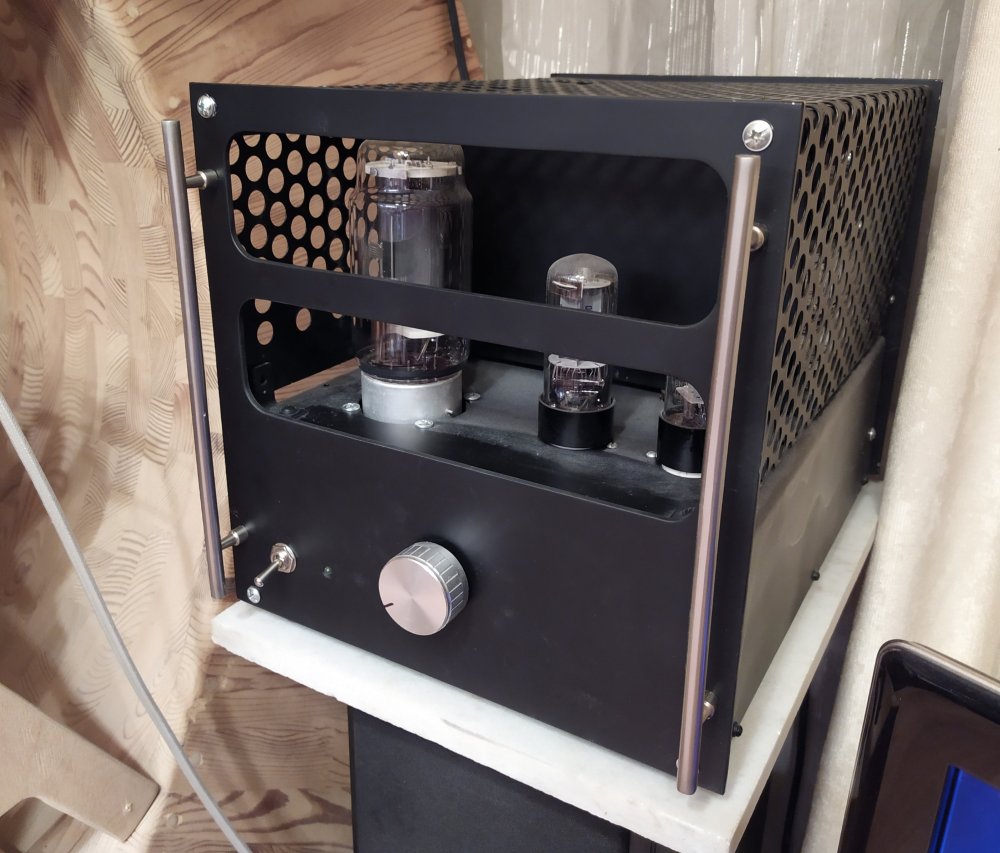

Вид монтажа определялся возможностью изготовления в гараже - у дедов на рынке купил сетку от крупорушек, шасси из кровельного железа с соседского сарая, листогиб соорудил из подручных материалов.

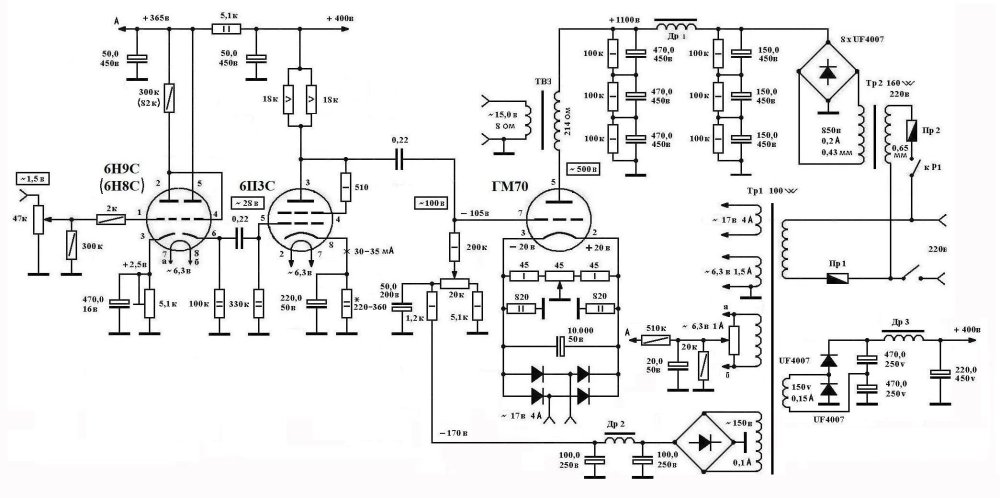

Схему уже выкладывал Карабасс, в БП оставил один ТС на железе ТС-270, мощности вполне достаточно:

SE 6Н9С_ГМ70_1.JPG

  • Thanks (+1) 2
Posted

Внешне отлично получилось. Как уложиться в 18 кг на моноблок, даже не представляю.

Два проходных конденсатора, на мой вкус, перебор.
