Вакуумная развязка "розеточного" анодного питания.

Константин
 Share

Recommended Posts

Константин Proficient

Константин

Posted
Posted

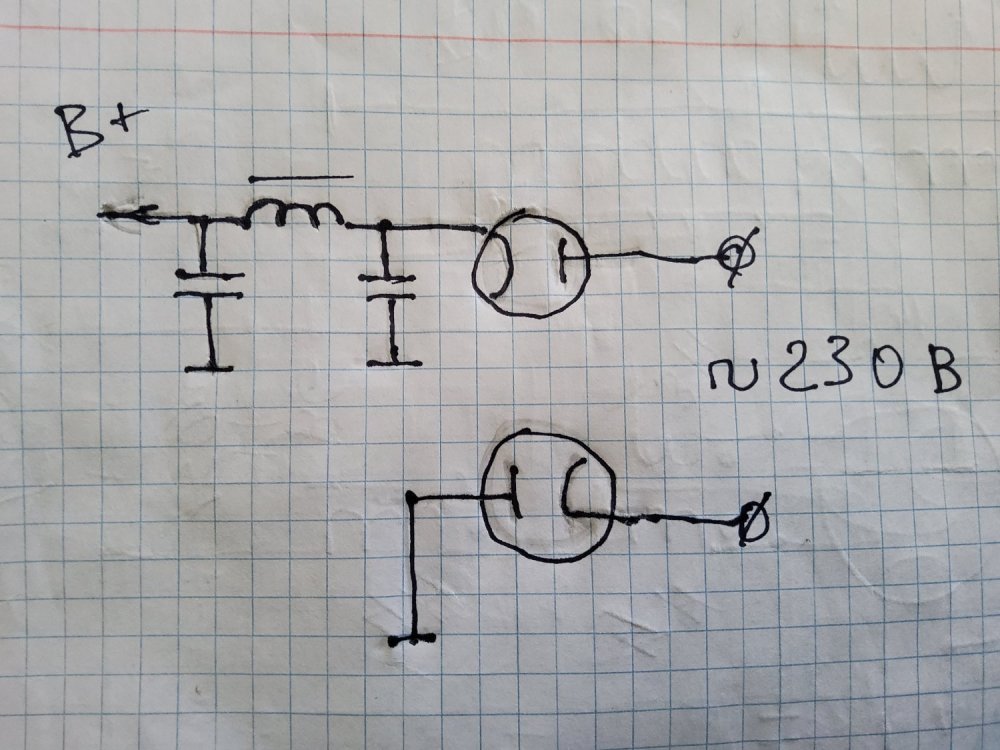

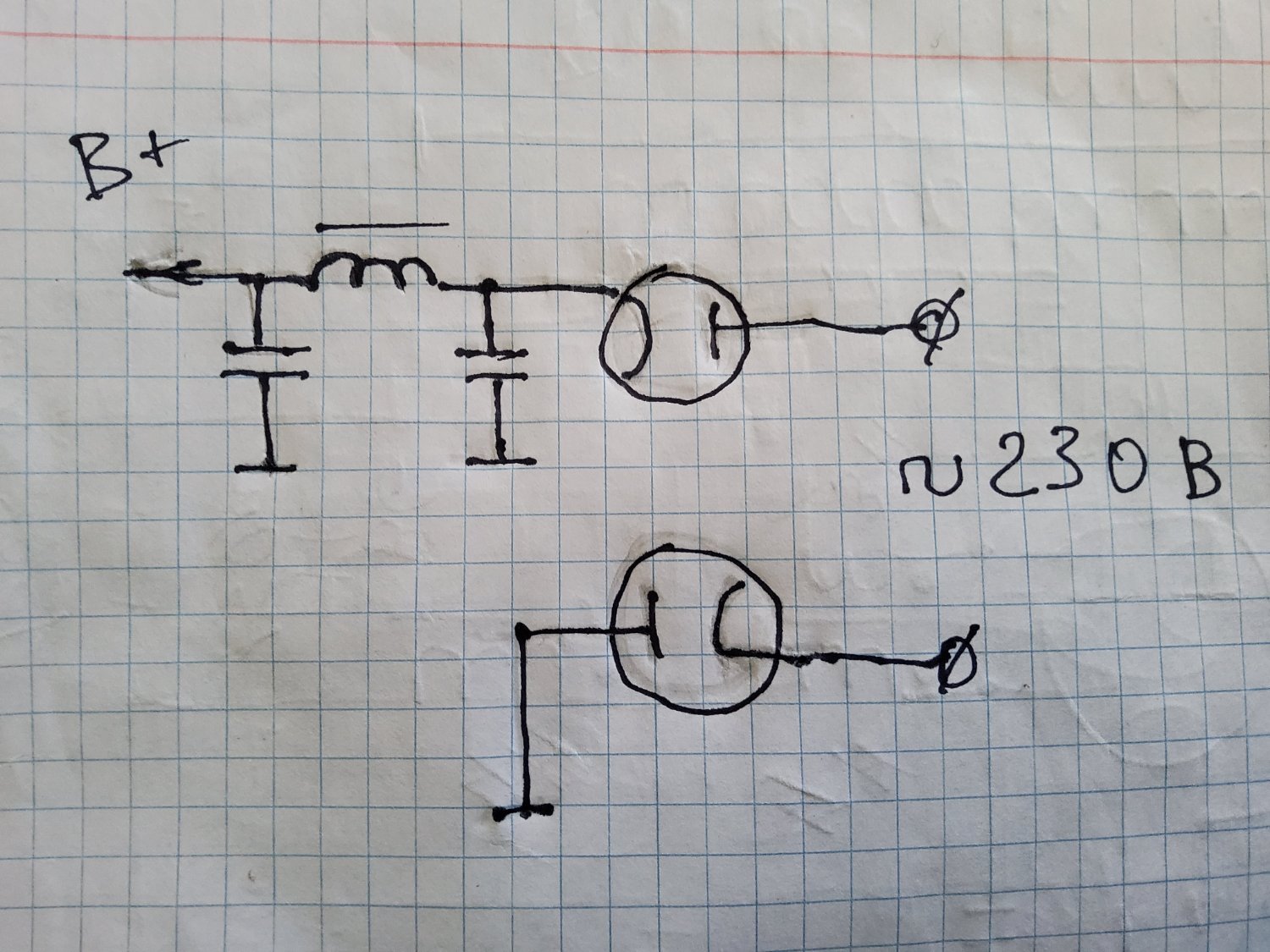

Идея понятна из рисунка. Минусы тоже очевидны, двойное сопротивление выпрямителя, два баллона и два накала вместо одного. Из явных плюсов-гальваноразвязка от сети, и возможно более мягкая характеристика выпрямления. Что скажете, коллеги? Может кто делал или встречал обсуждения по теме?


Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Константин сказал:

Что скажете, коллеги?



Только одно: гальваническую развязку не даёт.

  • Like (+1) 4
Константин Proficient

Константин

Posted
  • Author
Posted
26 минут назад, Stan Marsh сказал:

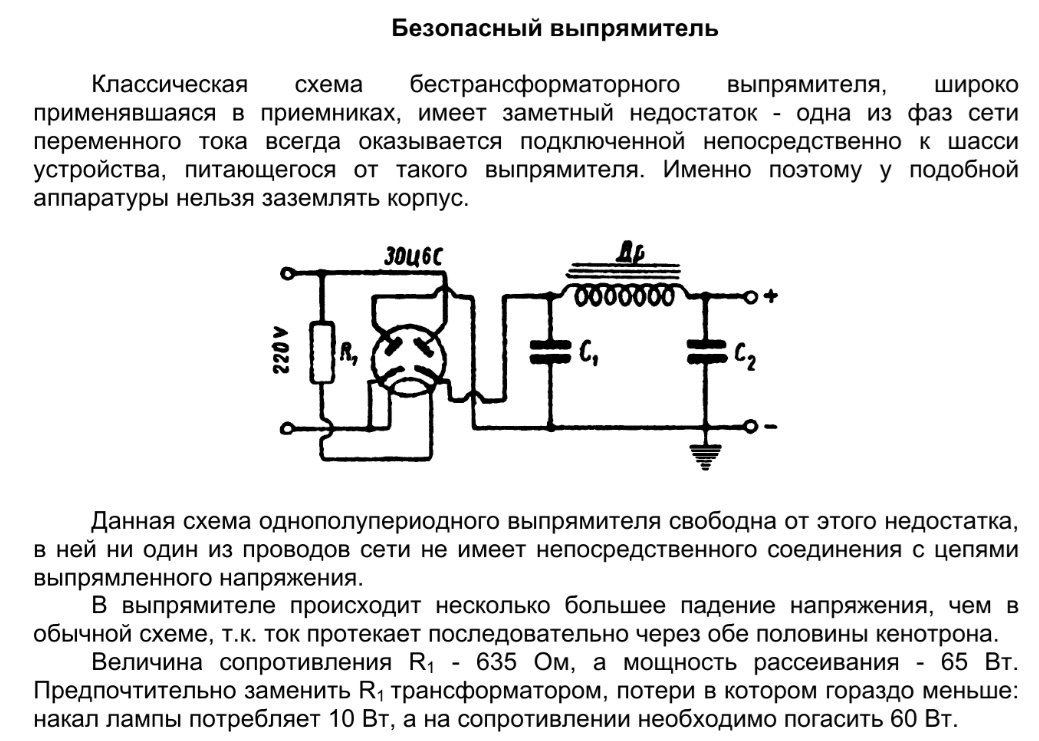

Мы как-то поднимали тему безопасности "безопасного" выпрямителя:




Слишком высокое сопротивление выпрямителя получается:(

Stan Marsh Mentor

Stan Marsh

Posted
Posted

В любом случае развязки от сети не получается, убьёт при любых вариантах. Безопасным является только включение вентиля в фазный провод и при строгом соблюдении "полярности" вилки.

  • Like (+1) 1
alss Local

alss

Posted
Posted
1 час назад, Константин сказал:

гальваноразвязка от сети

В холодном состоянии. При протекании тока никакой развязки.
Этой идее на моей только памяти лет так 70-75...



Константин Proficient

Константин

Posted
  • Author
Posted
41 минуту назад, Stan Marsh сказал:

Безопасным является только включение вентиля в фазный провод и при строгом соблюдении "полярности" вилки.

Так у нас получается вентиль по фазе и по нулю, на случай переполюсовки. Т.е. оба провода из сети через вакуум.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Толку-то? Развязка всё равно отсутствует. Если фаза попадает на "общий" (корпус), то между общим и землёй будет потенциал, и, скажем, холодный контакт RCA будет полноценно связан с фазным проводом сети: коснулся его и батареи отопления - и привет...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
27 минут назад, alss сказал:

В холодном состоянии. При протекании тока никакой развязки.
Этой идее на моей только памяти лет так 70-75...



Да, как-то находил номер журнала Радио с этой идеей.

Константин Proficient

Константин

Posted
  • Author
Posted
19 минут назад, alss сказал:

В холодном состоянии. При протекании тока никакой развязки.
Этой идее на моей только памяти лет так 70-75...

Ни в коем случае не претендую на авторство, мой интерес к этой теме сугубо практический. Гальваноразвязка, наверное, слишком размытый термин. В конце-концов и наличие ТС не является гарантией безопасности. В данном случае мы зашищены от лавинного нарастания тока возможностями кенотрона.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, Константин сказал:

В данном случае мы зашищены от лавинного нарастания тока возможностями кенотрона.

Ну, это будет слабым утешением после удара током или выхода из строя какой-либо подключённой к усилителю периферии.





  • 3 months later...
Agats Local

Agats

Posted
Posted
В 15.06.2026 в 18:33, Stan Marsh сказал:

Мы как-то поднимали тему безопасности "безопасного" выпрямителя:




то же проходил через эту схемку, в надежде что есть развязка, но после измерения вольтажа между батареей отопления и шасси что заземлено, оказалось под 140в ... хотя пол года так работал усилитель и слава богу не шандарахнуло
