Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted
5 минут назад, Stan Marsh сказал:

Первый усилит раз в 30...40

40-45 уже порядка 0.7 чутьё по входу. Да с хорошим током бы ещё...



1 минуту назад, Stan Marsh сказал:

Сначала сразу отсеять то, что не даст нужного усиления. После этого останется поперебирать между парой оставшихся.:smile-11:

Какие 40-50 дадут усиление при токе от 5ма вверх?

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Самая страшная тайна Х-Э заключается в том, что чем меньше μ, тем лучше звук. Вторая страшная тайна - усиления нужно ровно столько, сколько нужно, и если ты выкидываешь один каскад из усилителя, он волшебным образом перемещается в источник. Если прям совсем-совсем, то 6SN7(6Н8С) в два каскада ничего не испортит.

Ollleg Mentor

Ollleg

Posted
Posted
8 минут назад, Stan Marsh сказал:

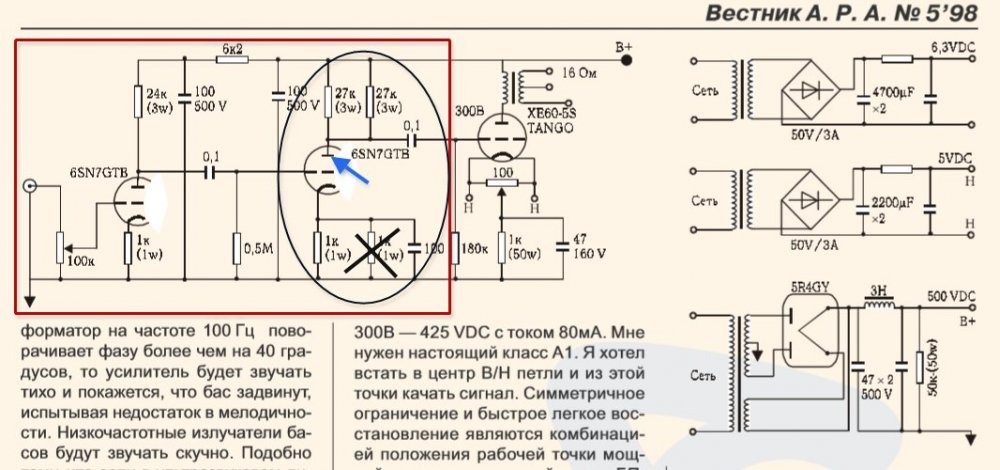

А чем он отличается от "Драйвера Reichert-а

Это из Вестника?

Там для одной из половинок ток 16ма, превышающий рассеивание в 2 раза для  возможности современных 6н8с.

Делал с меньшим током, так себе впечатление, да и для первого варианта вроде как 600в от бп нужно?

Крайности какие то....

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Ollleg сказал:

Крайности какие то....

Мы не про конкретные заблуждения отдельных товарищей, речь про прЫнцип. Два каскада на 6Н8С, под 200 усиления, хватит для всего. Это типа альтернатива разумному предложению по использованию 6Н7С.

Den101 Proficient

Den101

Posted
Posted

Дома у меня где-то схема моего двухкаскадного драйвера на 6Н8С была, найду - скину позже.

МАИ бы ещё  SRPP предложил, но здесь я не специалист

Stan Marsh Mentor

Stan Marsh

Posted
Posted
Только что, Den101 сказал:

SRPP предложил

И что это даст? Усиление останется ровно таким, как и каскада с ОК. SRPP - это разнообразие идиотизма деревенской жизни: непонятно зачем, но жизнь разнообразит.

Ollleg Mentor

Ollleg

Posted
Posted
7 минут назад, Stan Marsh сказал:

Это типа альтернатива разумному предложению по использованию 6Н7С.

А более поразумней нет альтернативы из одной лампочки?

RedStar Proficient

RedStar

Posted
Posted
34 минуты назад, ДимДимыч сказал:

6Н7С  не хватит усиления.

28 минут назад, Ollleg сказал:

интереснее чутьё по входу хотя бы 800мв.

Всё хватит, не стоит сомневаться. А тем более придумывать более изощренные схемы.
Смещение у Ел-ки -29 - -30.

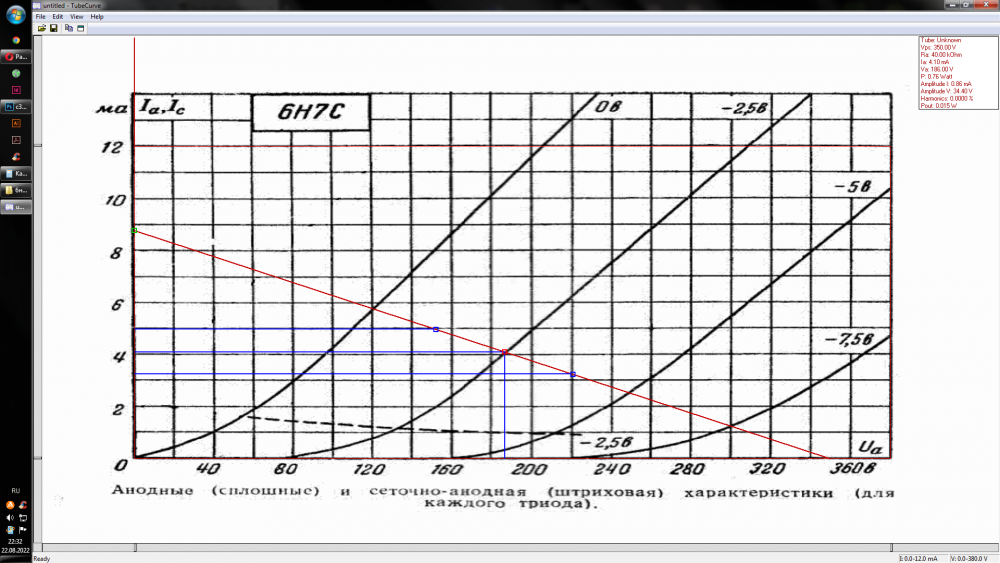

6н7с, по графику, выдает 34 вольта при примерно по 1,25 вольт входной амплитуды.
На графике синие квадратики на это указывают.
1/(1,25/34)=27 вольт выходной приходится на 1 вольт входной.
Что вполне хватит даже залезть в токи первой сетки Елки.
Как то так.


RedStar Proficient

RedStar

Posted
Posted
4 минуты назад, Xрюн222 сказал:

6н6п допускается?

здесь же принцип. Никаких пальцев, хоть "растопыренных". Октал наше фсё.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
Только что, RedStar сказал:

Это ко мне относится?

??? Речь шла о Броски и РейчОрте. Рановато примазываться к пантеону.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну это я прикидываю с т.з. гипотетического представления субботних/ воскресных развалов Сызрани и Урюпинска...

Ollleg Mentor

Ollleg

Posted
Posted
5 минут назад, RedStar сказал:

Всё хватит, не стоит сомневаться. А тем более придумывать более изощренные схемы.
Смещение у Ел-ки -29 - -30.
6н7с, по графику, выдает 34 вольта при примерно по 1,25 вольт входной амплитуды.
На графике синие квадратики на это указывают.
1/(1,25/34)=27 вольт выходной приходится на 1 вольт входной.
Что вполне хватит даже залезть в токи первой сетки Елки.
Как то так.


Посчитай усиление каскада и сколько вольт входного нужно для раскачки эльки???

Больше вольта!

А мы про 0.6 - 0.8 в входного сейчас говорим......От источника с выходным в 600 - 700мв элька не будет раскачена.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Xрюн222 сказал:

Ну это я прикидываю с т.з. гипотетического представления субботних/ воскресных развалов Сызрани и Урюпинска...

На тех развалах и 6Н8С полно. А она вполне себе НЕпальчивая.:smile-40:

RedStar Proficient

RedStar

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Рановато примазываться к пантеону.

Пантеон это монументальное здание — место погребения выдающихся деятелей.

Мне рано туда стремиться.:smile-11:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ладно, давайте 6SL7(6Н9С)||. Заверните.



1 минуту назад, RedStar сказал:



Мне рано туда стремиться.:smile-11:

Конечно, и не только из-за возраста.:smile-03:

Ollleg Mentor

Ollleg

Posted
Posted
5 минут назад, Stan Marsh сказал:

На тех развалах и 6Н8С полно. А она вполне себе НЕпальчивая.:smile-40:

Ну, в принципе, если не заниматься совсем уж «ловлей блох», то 6С5, 6Ж7 в
триоде и 6Ж8 в триоде (а все эти три – строго одно и то же по внутренностям)
приблизительно одинаковы с 6С2С, и все это получше обычных 6Н8С, но немного.
Скажем, лично мне на выходе корректора больше понравилась 6С2С, а на
входе УМЗЧ – 6С5С и упомянутые пентоды. И то и то – отличнейшие звуковые
лампочки!


Ну а дальше можно развить тему страниц на ....цать, где обсудить, что метрополитеновская 6Н8С с черным анодом с дырками и ребрышками 51 года
многократно лучше, чем новсибская 6С2С без юбки и с серым анодом, но гораздо
хуже, чем 6J5 BRIMAR и т.д. и т.п.

6Ж8 в триоде круче рулит!!! Режимы аналогичны режиам для 6С2С. Ток анода берем ок 10 мА, нагрузка 18 кОм, питание 360, на аноде 180.Кус ок
15...16.
Такой каскад весьма прозрачен для звука.
В пентоде – ИМХО дохловата как драйвер.
ХРЮН

По звучанию, с моей точки зрения, 6Ж8 (в пентоде) получше 6Ж11П будет. Хотя, каждому своё.
Вадим Пузанов

2 минуты назад, Stan Marsh сказал:

Ладно, давайте 6SL7(6Н9С)||.

По току не маловата для эльки???

Ollleg Mentor

Ollleg

Posted
Posted

Может вообще пентод пентодом и поставить по входу?:smile-06:



4 минуты назад, Ollleg сказал:

6Ж8 в триоде круче рулит!!! Режимы аналогичны режиам для 6С2С. Ток анода берем ок 10 мА, нагрузка 18 кОм, питание 360, на аноде 180.Кус ок
15...16.

Очень вписывается, а по усилению никак....:smile-54:
