Recommended Posts

Posted

Разбирал силовой Teac, один экран после первички , и один медной полосой поверх готового. Далее пермалоевый прямоугольник по периметру железа. 2-х слойный и боковые железные крышки. :)

Делай так один раз и голова болеть не будет 😂






  • Like (+1) 2
Posted

Покупал. Вроде в принтере каком-то. Древнем. Хотя была силовая двойная 2*23 и еще 20 отдельно. Разобрал сдуру, так и лежит. Лучше там не намотать.
Крышки и каркасы кто-то здесь предлагал. Остальное можно самому сделать



  • Smile 1
Posted
1 час назад, Сергей А сказал:

Вроде в принтере каком-то.

пермаллой конечно круто, но чтоб для принтеров такую роскошь?

Posted

Это по словам продавца. Как тут узнаешь. Первые принтеры были достаточно железными. :).
Лет этому трансу за двадцать плюс сколько еще он в технике стоял. То есть все 30-40

Posted
3 часа назад, Алекс сказал:

ферро или диамагнетик?

для чего?

Перебор, достаточно только одной после первички, ну и самое главное забыл, сам магнитопровод заземлить иначе ёмкостная связь с близстоящими детальками только в путь.

Железо, омеднённое железо, алюминий, медь, снизу в верх по ценовой шкале. Деревянных же не бывает, ведь так.

Для защиты от внешней среды, от тяжёлой электромагнитной обстановки в городах особенно.

Достаточно одной чего, про экраны говорим. Один экран есть в любом трансформаторе от усилителя, даже в самом дешёвом, вот даже в принтере😁

Ну а зачем делают несколько тогда, значит надо, так ведь.

Вот внизу практик пишет:

В 06.11.2025 в 13:18, Сергей Б сказал:

Если силовик ещё не мотали, то экран из медной фольги лучше сделать в начале и в конце первички, первый экран даёт примерно 30-40% от того что даёт экран поверх первички.

Про самое главное писали много раз, ещё на старом АП, я писал в том числе, сердечник заземлён, звонится и с крышками, хотя проложены изоляционные элементы, шайбы под стягивающими винтами.

  • Like (+1) 1
Posted

Двойной экран, особенно полезен для пямонакальных ламп. Там прямо отключаешь/подключаешь экраны, и слышна разница даже не тренированным ухом.

  • Like (+1) 1
Posted
4 hours ago, S.Laptev said:

ещё на старом АП, я писал в том числе

Так себе аргумент: не вы один так делали. Где подтверждение 5-ти экранов? Чтоб посмеяться, по-доброму.
Далее, медный экран, работающий вытеснением не будет так хорош для магнитного поля низкой/сетевой частоты, как мю-металл или даже малоуглеродистая конструкционная сталь. При гораздо меньшей стоимости. Смотрим на микровольтметры переменного тока или малосигнальные трансформаторы. Они совсем не в меди.
Так что экранирует железный корус таки лучше. До радиочастот.
Посему, кроме эстетического фактора (понтов) и/или веса в медном корпусе нет.
А алюминий еще и не корродирует, почти, достаточно просто обрабатывается.
Правильно когда внутри стоят экраны сделанные сообразно необходимости.
А корпус - для красоты.

  • Like (+1) 1
  • Smile 1
  • Smile 1
  • Hmm... (-1) 1
Posted
8 часов назад, Сергей Б сказал:

Двойной экран, особенно полезен для пямонакальных ламп. Там прямо отключаешь/подключаешь экраны, и слышна разница даже не тренированным ухом.

Прямонакалы и не один каскад есть, а экранов ни одного. Что есть слышу ухом? Тоже буду как Лаптев, уже ни раз тут и там писал, есть милливольтметр и есть нагрузка, можно в цифрах?

Posted
8 часов назад, S.Laptev сказал:

Для защиты от внешней среды, от тяжёлой электромагнитной обстановки в городах особенно.

экран перед первичкой для чего???

Posted

Экран перед первичкой для того же самого что и после неё.

Измерительными приборами не пользуюсь уже больше 15 лет. Зачем измерять фон, если он слышен ухом, или не слышен вообще. Что вам дадут цыфры ?

Posted
В 07.11.2025 в 14:49, BAA сказал:

или уменьшать импеданс соединительного провода. Можно и сообразить отдельный провод значительно большего сечения, чем RCA кабели. И болтовое соединение для хорошести контакта. Тогда по сигнальному меньше тока побежит, обратно пропорционально сопротивлению .

Все верно. Только отдельный провод большего сечения уже есть в силовом кабеле. Он соединяет компоненты через третий заземляющий контакт в розетке. Поэтому различные сочетания RCA и силовых проводов создают бесчисленное множество вариантов своего влияния на звук. Но то хлеб изготовителей кабелей :smile-56:.

  • Like (+1) 1
Posted
12 часов назад, Сергей Б сказал:

Зачем измерять фон, если он слышен ухом, или не слышен вообще. Что вам дадут цыфры ?

Чутьё ушей у всех разное, а цифры для всех равны. Знаю одного шнуркоплёта так он вообще НЧ фон не слышит, как бы у него не фонило)))

  • Smile 1
Posted
1 hour ago, lewis said:

Все верно. Только отдельный провод большего сечения уже есть в силовом кабеле. Он соединяет компоненты через третий заземляющий контакт в розетке. Поэтому различные сочетания RCA и силовых проводов создают бесчисленное множество вариантов своего влияния на звук. Но то хлеб изготовителей кабелей :smile-56:.

Ни в усилителе, ни в проигрывателе "дешевого японского извода"(С) S.Laptev третьего провода нет, той самой Защитной Земли, в сетевом кабеле. Стандарт у них такой, двойная изояция (не спец по безопасности, могу ошибаться).
Так вот вместе с двумя RCA идет отдельный провод, с вилочкой на конце, а в усилителе есть соответственная шайба "зубчатая". Этот провод (выравнивания потенциалов) в усилителе, равно как в проигрывателе и есть "общий" (сигнальная "земля"), соединяется с корпусом в одной точке. На проигрывателе такого болта "GND' нет. См аттач.

  • Like (+1) 1
  • Smile 1
Posted
43 минуты назад, BAA сказал:

Этот провод (выравнивания потенциалов) в усилителе, равно как в проигрывателе и есть "общий" (сигнальная "земля"),

Так это с вертушки идёт, ни какое это не выравнивание, винильщики то знают что на нём висит))

  • Like (+1) 1
Posted
В 08.11.2025 в 05:32, BAA сказал:

Верим джентельменам на слово. Вспоминаем Василий Иваныча, Чапаева. Действительно не смешно.
На приведенных фото, источник указан, он японский, то есть это не мои домыслы,
(относительно открывания ныне по другому не бывает, говорят научились IP определять)
есть таки схема обмоток, прямо на трансформаторе. Экранов не отображено, все выводы заняты обмотками. Никаких отдельных выводов под экран(ы) нет. Есть другие изображения, в основном с ebay, без внешнего корпуса: схема такая же.
P.S. Ссылка не открывается, транс не того года, схемы нет (в коробке тоже),
короче: и в земле всё камушки.

Верим или людям, или фактам. Причём тут Чапаев, и почему должно быть обязательно смешно? Ан-нет, опять таки смешное начинается, причём не в первый раз. Почему не верить человеку, который эти трансформаторы вертел в своих руках, мерил толщину обмоток, ток покоя, нагружал по полной, смотрел просадку, слушал на предмет гула и подносил прям к входной лампе корректора, надеясь, что вдруг насифонит и корректор загудит, нет, не загудел, человеку, который, в итоге, сделал копии этих трансов, да ещё выкладывал, зачем-то, поделки с этими трансформаторами на форумах?

На приведённых фото источник указан, но вы зачем-то выложили ссылку, при переходе на которую телефон показывает надпись  ...Перевести эту страницу датский-русский? И белый экран....

Ну мне же любопытно стало, что там такого написано, тем паче мне за полезную и нужную информацию никто не лайкнул, а вам сразу несколько человек, вот поэтому и спросил.

Да, ссылка не открывается, на вашей картинке трансы 70-х годов, старые, от Хираты и отцов основателей, а у меня современные, нулевых годов, исо. Тогда были толстенные красочные проспекты в которых было всё и подробно, в современных ничего...  Конечно же все бумаги на все современные трансформаторы у меня были и есть сейчас, со всеми выходными напряжениями и каждый сделан под определённый набор ламп, всё есть и на дроссели, как с открытым входом, так CLC, на все выходные трансформаторы. Про какую схему вы говорите, разве это схемой называется?

Что выходит по итогу- я лично немного погружён в обсуждаемое, а другие люди, ну которые даже не видели предмета никогда и первый раз в жизни его увидели на картинке, как мне к этому делу относится? С улыбкой исключительно.

Ну а если бы я не назвал по памяти конкретные модели, вы бы не четыре часа искали опровержение, мною сказанного, а несколько суток? Почти каждый день объявляют беспилотную опасность и часто отключают интернет, а как совсем отключат, что делать-то будем, где инфу разоблачающую предполагается искать, в древних книгах?

"В земле всё камушки"... - Что это, о чём?

В 08.11.2025 в 10:50, BAA сказал:

Они и не обязаны. Но схема обмоток таки приведена. С чего бы экраны скрывать, это же фича. Опять же заявлено "я знаю "потаённое". Так расскажи или не начинай.
Но всё, что не документально - домыслы. Вот "медицинский" трансформатор: всё указано, в том числе куда соединять. И вроде как для конечного потребителя надо. Если в готовом стоит - то всяко будет обсасываться при обзорах, дескать вот именно из-за этого всё так хорошо. Самое печальное, что нет самого главного - почему надо именно так делать.
А тупое "что крестьяне, то и обезьяне" скорее приведет совсем не к тем результатам, которые ожидают.
И да - это "секрет". И нет -  не "секрет", только от не очень любопытного, а не от других производителей, вскрывается за 5 минут. И бывает, что "за павлиньим хвостом скрывается обыкновенная куриная ...а".

Конечно не обязаны, Главное-то написано на них.

Я бы не называл это схемой обмоток, это называется по другому. Где увидели, "я знаю потаённое"... ?

Так рассказал, что знал, подробно. Где медицинский трансформатор, и причём он тут? На том, что на картинке, написано, куда соединять!

В готовом стоит, обсасывалось, в том числе и тут, в 2010 и в 2014 году. Самое главное зачем и почему так сделано - было.

....тупое "что крестьяне, то и обезьяне"... ....это "секрет". И нет -  не "секрет".... пропустим, как и куриную ...у, это какой-то поток... честно, устал, вскрывайте сами, все вводные есть.

Posted
37 минут назад, Алекс сказал:

Так это с вертушки идёт, ни какое это не выравнивание, винильщики то знают что на нём висит))

Ты ему лучше напиши, что так сделано только в дешёвых вертушках и усилителях, в других сделано по другому, там и трёхпроводные разъёмы есть и на вертушках граунд болт приделан, я не буду. Писал, картинки прикладывал, бесполезно. Товарищ только такие видел,  нарыл в инете, в живую нет.

26 минут назад, Алекс сказал:

Так много написано, а где пять экранов?)))

Пока бегло не почитаешь, не поймёшь🤣

А ведь там ещё третий, длиннючий пост есть, я не смог и уже никогда не смогу ответить на такое, наверное.

Posted

Очередной ОФФТОПИК

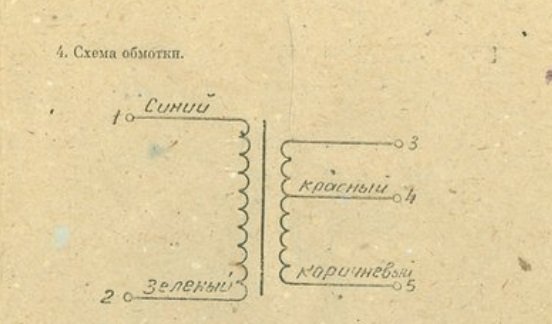

Вот вам выдержка из паспорта. ПП 4. СХЕМА ОБМОТКИ 747.jpg.89e91cf945aeb8e5eb796b23664806f4.jpg

51 minutes ago, S.Laptev said:

Верим или людям, или фактам. Причём тут Чапаев, и почему должно быть обязательно смешно?

Вот написали про 5 экранов и изворачиваетесь, типа "Мне верить можно". Вы не в кино от Лиозновой.
Анекдот про Чапаева, в отличии от того, что вы писали в 2010, 2014, знают все, а вы делаете вид, что нет.

  • Like (+1) 1
  • Hmm... (-1) 1
Posted
19 минут назад, BAA сказал:

Очередной ОФФТОПИК
Вот вам выдержка из паспорта. ПП 4. СХЕМА ОБМОТКИ 747.jpg.89e91cf945aeb8e5eb796b23664806f4.jpg

Вот написали про 5 экранов и изворачиваетесь, типа "Мне верить можно". Вы не в кино от Лиозновой.
Анекдот про Чапаева, в отличии от того, что вы писали в 2010, 2014, знают все, а вы делаете вид, что нет.

А на картинке, которую вы выложили, есть схема обмотки? То есть там, на бумажке нарисованы катушки, или нет, и их там нет! Посмотрите снова внимательно.

Я не писал ничего про 5 экранов, вернитесь на первую страницу и перечитайте внимательно снова!

Ваши лирические отступления про кино, анекдоты про чапаева, всякая ерунда, вычитанная в фишках.ру, изрядно достают, думаю что не только меня. Уверен, что вспомнят многие, что писано было тогда. Сейчас в дороге, и если не поймёте, что в моём последнем посте написано, вечером ссылку дам.





Posted
20 minutes ago, ДимДимыч said:

Вы бы не спорили, а объединились.

 Ведь полезная информация.

Сам возвернул, сам и разбирайся.
И по теме.

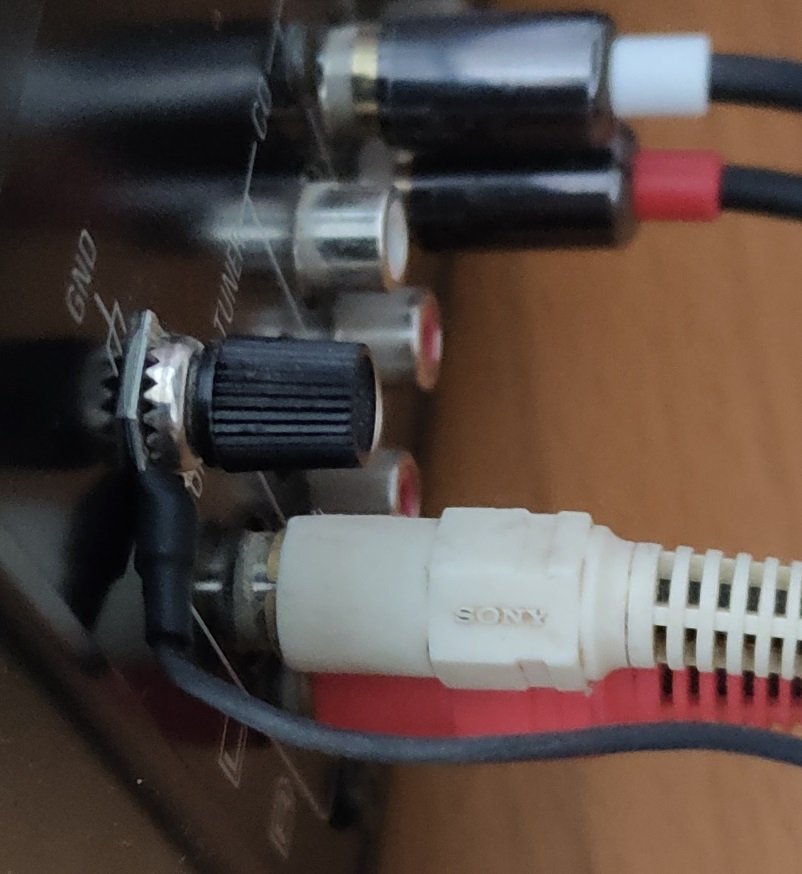

Несмотря на особые знания "винильщиков", веревка черного цвета на фото, в простонародье Ground Wire, служит таки для выравнивания потенциалов между усилителем и  проигрывателем. Чему есть многие публикации, включая т.н. Мануалы. Но раз можно на слово, приводить ничего не надо.

  • Like (+1) 1
  • Hmm... (-1) 1
Posted
13 minutes ago, S.Laptev said:

Сейчас в дороге

Have a nice day! И напишите, когда поймете, почему ссылка предлагала на датский перевести. Хотя нет, лучше ничего мне не отвечайте.
P.S. И да, если посчитать перечисленные вами экраны их выходит пять.

Posted

Не для Лаптева!
Собственно, к чему был помянут "медицинский трансформатор". В общем-то западные производители не исолняют требований ЕСКД и рисуют всё, что угодно. Выше приведена часть паспорта на ТВЗ. Крайне сомнительно, чтоб печатный паспорт не прошел нормоконтроль, явным знатоком которого видимо является истинно веруемый. И там черным по бежевому написано СХЕМА.
Слово разумеет не реальное изображение чего-либо, это не чертеж, на котором видимо настаивает визави и не схема соединений, как в трехфазном моторе.

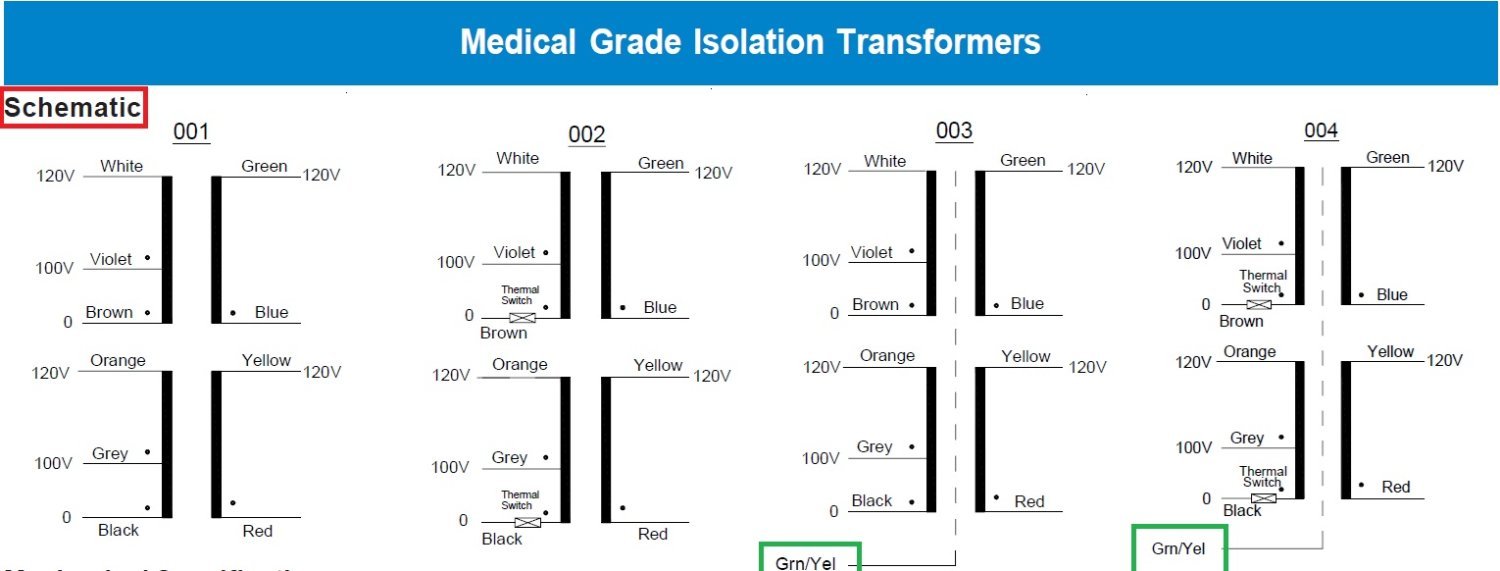

Ниже приведена часть "листа данных" от известного производителя. Имеется слово schematic, что означает схема. Более того, ничего, кроме обмоток (вместе с выводами) на ней нет. Соответственно это схема обмоток трансформатора. Более того, и это была цель отсылки:
на ней (схеме) изображены экраны, имеющий выводы для подключения (выделено зеленым). На 225 трансах никаких изображений "экранов" нет, есть только обмотки. Логично предположить, что экраны в конкретных 225 трансформаторах, продаваемых на японском "авито" отсутствуют, вопреки уверениям в обратном.
Возможно, что "экраны" специально спрятаны производителем и выведены на какой-то вывод, как предполагают некоторые, но это вряд-ли. Ибо присоединять их надо определенным образом, чего здесь и пытаются выяснить.

  • Like (+1) 2
  • Smile 1
Posted
16 минут назад, BAA сказал:

Не для Лаптева!
Собственно, к чему был помянут "медицинский трансформатор". В общем-то западные производители не исолняют требований ЕСКД и рисуют всё, что угодно. Выше приведена часть паспорта на ТВЗ. Крайне сомнительно, чтоб печатный паспорт не прошел нормоконтроль, явным знатоком которого видимо является истинно веруемый. И там черным по бежевому написано СХЕМА.
Слово разумеет не реальное изображение чего-либо, это не чертеж, на котором видимо настаивает визави и не схема соединений, как в трехфазном моторе.
Ниже приведена часть "листа данных" от известного производителя. Имеется слово schematic, что означает схема. Более того, ничего, кроме обмоток (вместе с выводами) на ней нет. Соответственно это схема обмоток трансформатора. Более того, и это была цель отсылки:
на ней (схеме) изображены экраны, имеющий выводы для подключения (выделено зеленым). На 225 трансах никаких изображений "экранов" нет, есть только обмотки. Логично предположить, что экраны в конкретных 225 трансформаторах, продаваемых на японском "авито" отсутствуют, вопреки уверениям в обратном.
Возможно, что "экраны" специально спрятаны производителем и выведены на какой-то вывод, как предполагают некоторые, но это вряд-ли. Ибо присоединять их надо определенным образом, чего здесь и пытаются выяснить.

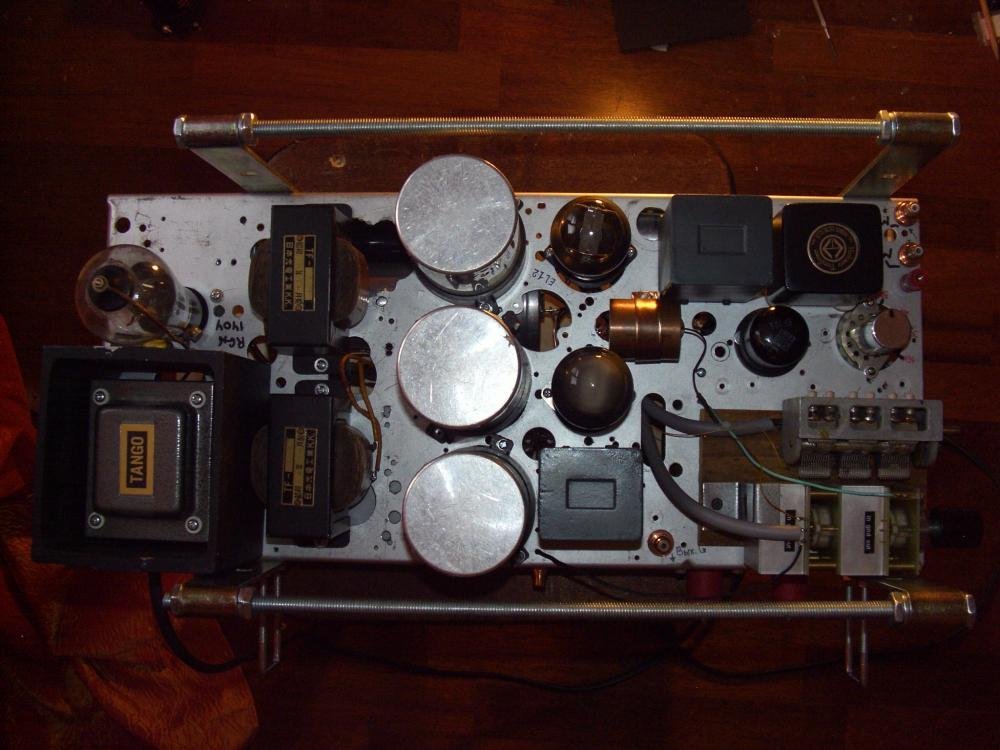

Через меня их прошло не мало , Tango РН-100 , на всяк случай, перевернул свой усилитель (посмотреть ) , у меня двойное моно на 6в4g c силовыми трансформаторами РН-100 , отвод S подтвердился ..., он же отвод экрана между первичной и вторичными обмотками.   ТанgO этот вообще, по мне , эталон аудиосилотрансопостроения , т.к. тихий , как мыш , не фонит, не гудит , Кондо его ставил прямо тупо впритык к своей схеме конструктива корректора М7 (""ломал"" лично) .  Но заметил , японцы не столько экранируются внутри , как ""сходят с ума "" с экранами снаружи , Танго сотый не исключение . Ставлю , ставил , если точнее , в свои приличные поделки . Типа моноблока ( см . ниже) корректора винила с вакуумной коррекции для виниловых ультимативщиков .  Но вывод S не подключаю, без него почему-то ""живее"" звук и в чугунину 5 мм пришлось замуровать самурая ....

CIMG3206корректор 1.JPG

  • Like (+1) 1
