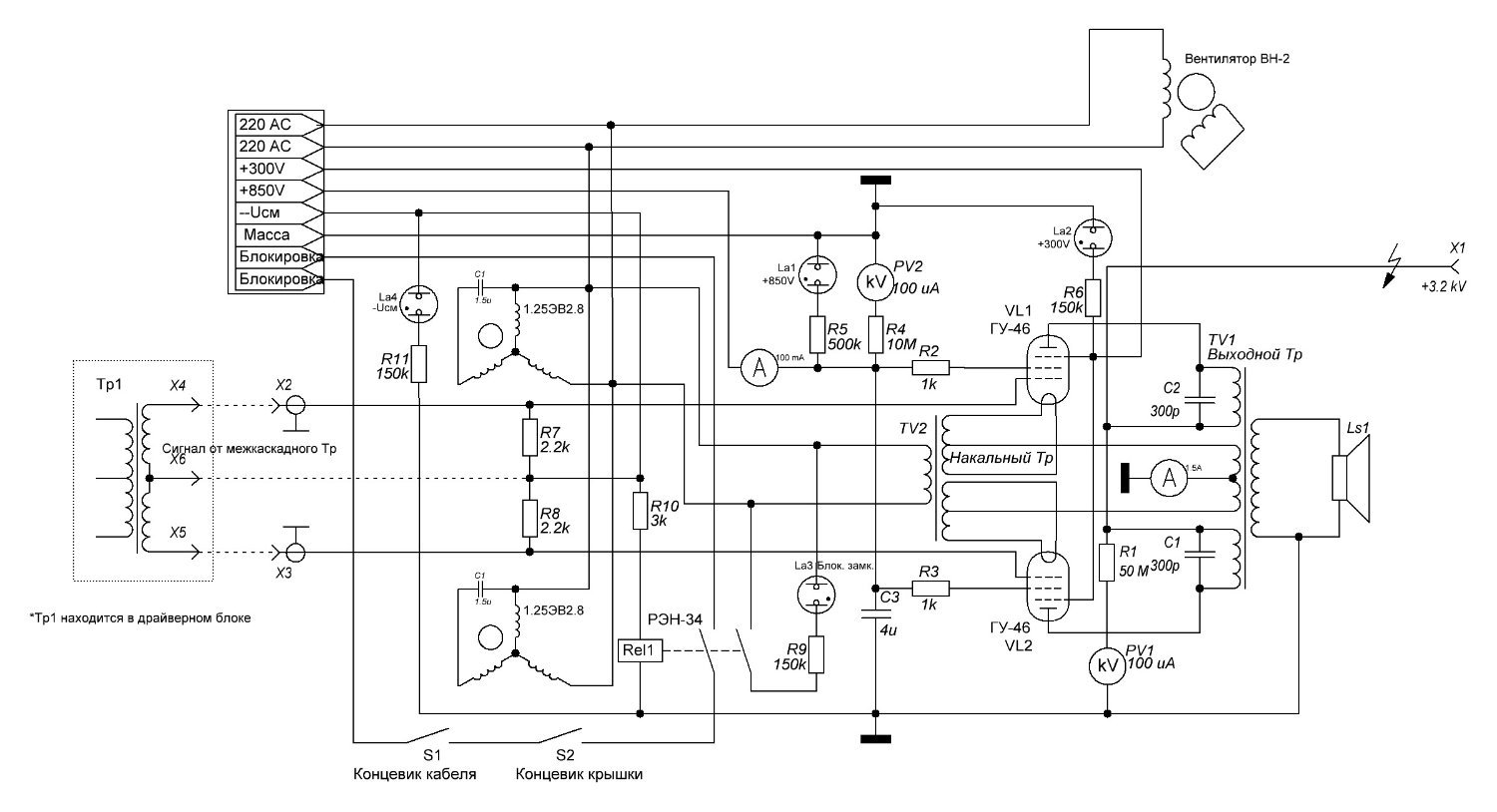

Накалякал схему уже собранного выходного каскада усилителя вместе со всей его вспомогательной обвязкой. Схема драйверного блока будет самой сложной с точки зрения количества элементов, поскольку будет содержать ещё и встроенный мониторный осциллограф "для свистелок и перделок". Если уж гулять -- то на все деньги. Одна из задач проекта -- "максимально освоаивать запасы как ламп так и резисторов с конденсаторами")))image.thumb.jpeg.8e16b9055049573e23364af5a282a603.jpeg

Edited by Magnetron
Добавление информации
  • Like (+1) 2
  • 2 weeks later...
  • Replies 209
  • Created
  • Last Reply

Top Posters In This Topic

Posted

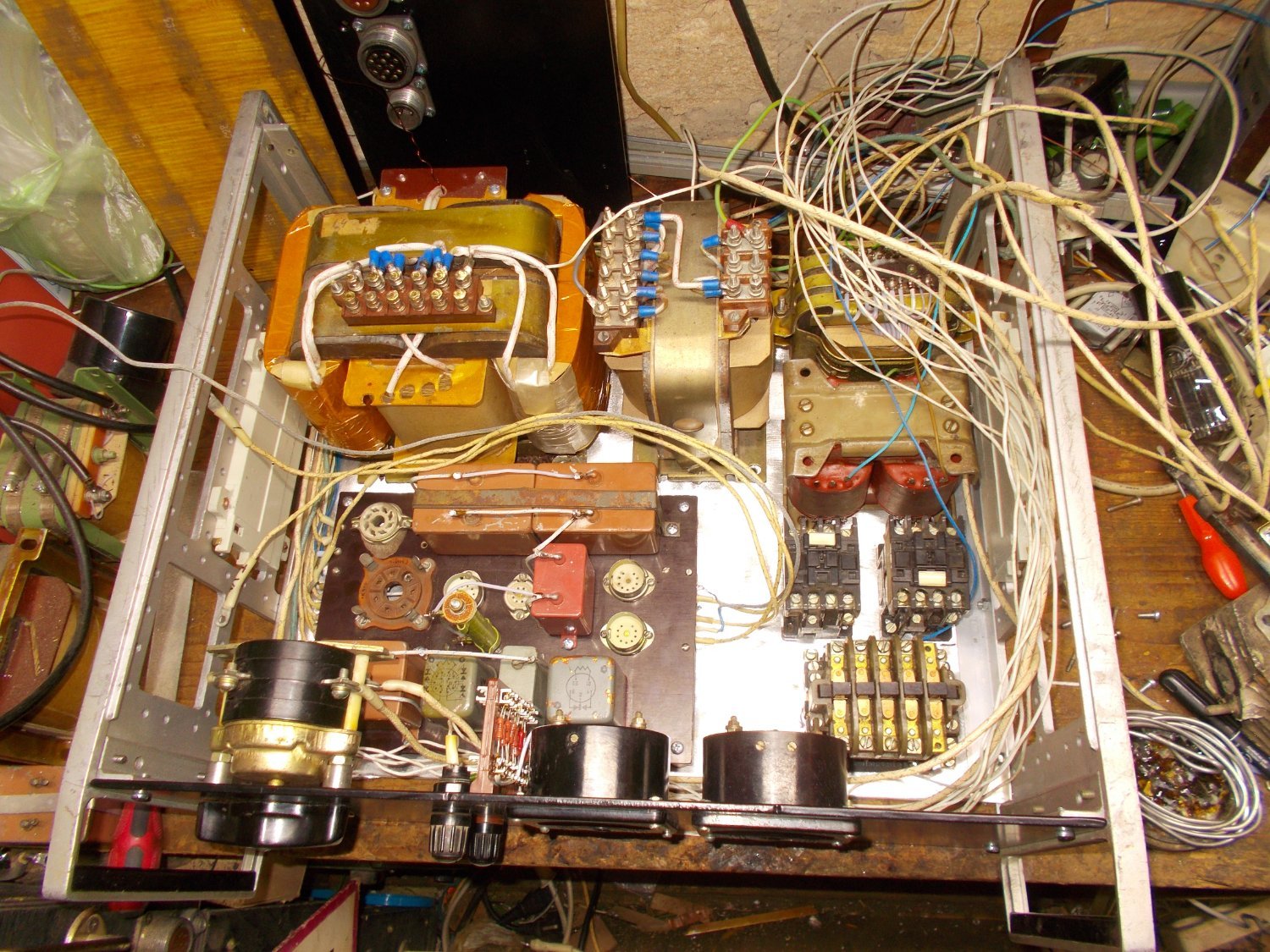

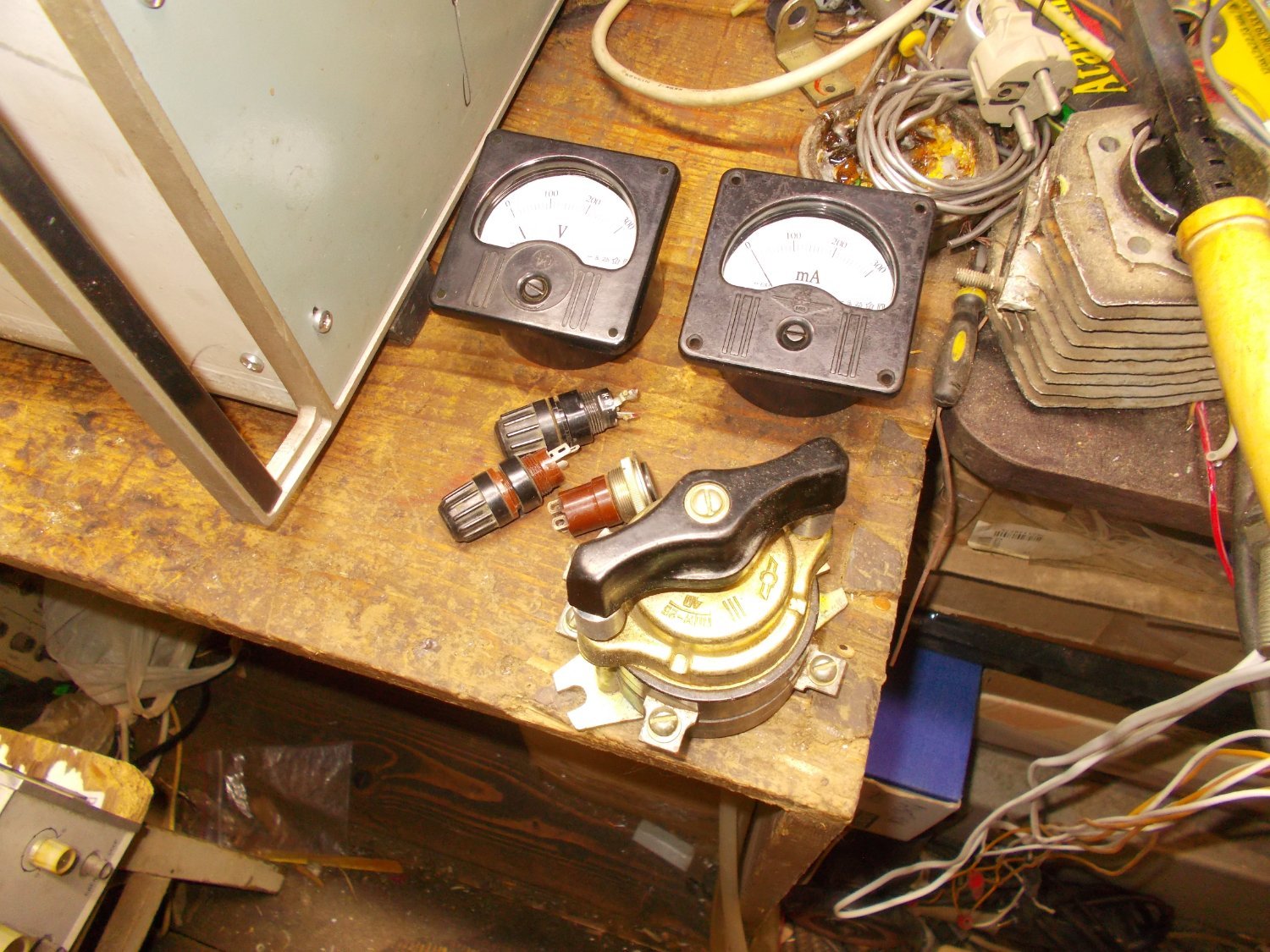

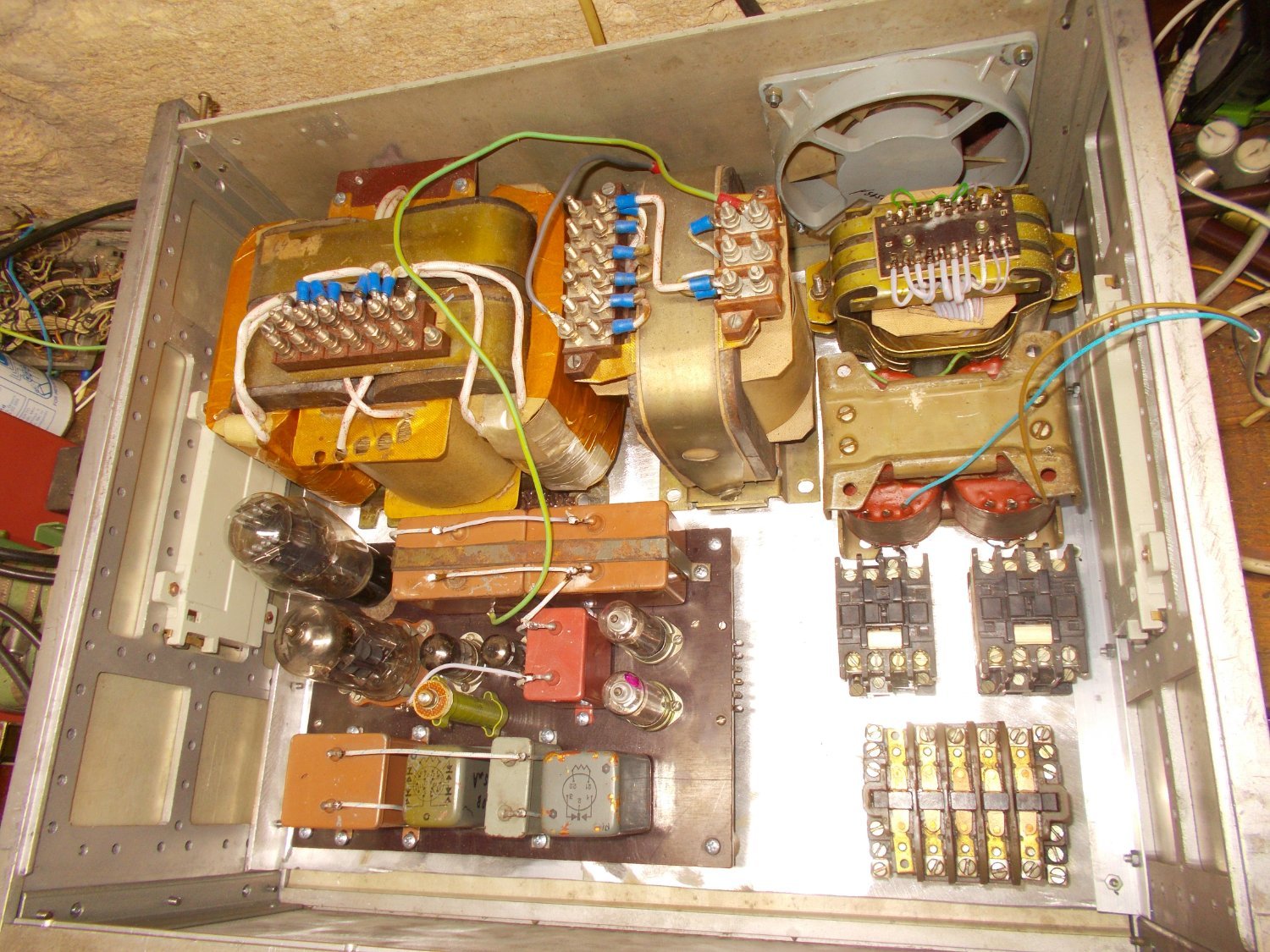

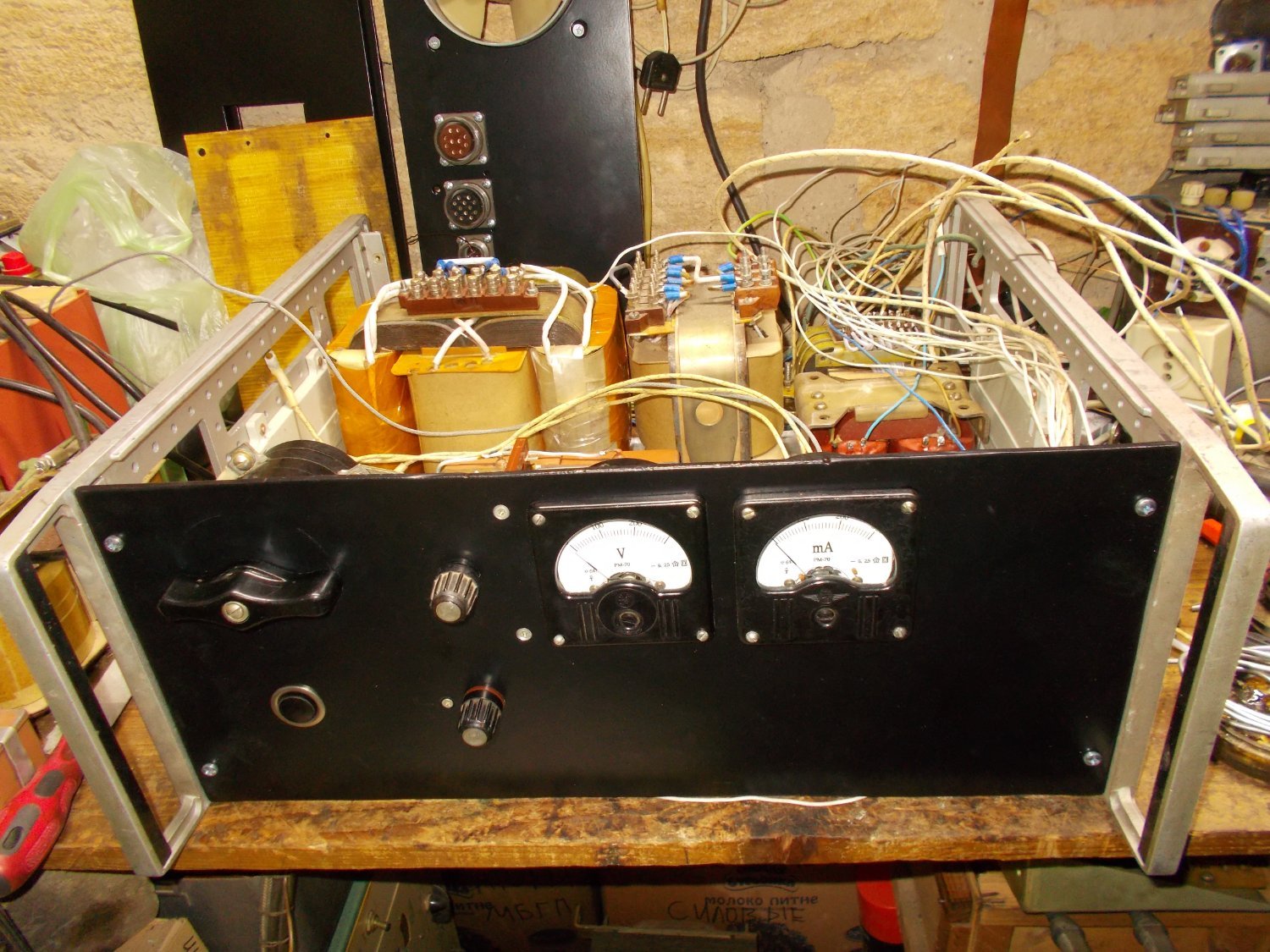

Начал упаковывать узлы блока упрвления и стабилизации ВН в корпус. После того как будет все скомпоновано и передняя панель будет готова -- отдам части корпуса на покраску, после покраски уже будет окончательная сборка и пайка. На главный выключатель усилителя выбран жЫрный щитовой галетник. DSCN0969.thumb.JPG.8506b66228fd4c385d12f8945da51894.JPGDSCN0968.thumb.JPG.a29c511197a0c66aaeb4cfafe3e02519.JPGDSCN0967.thumb.JPG.2d358b41c5945529185618be9174a4a3.JPG

Posted

Какими такими? На этом фото вообще блок который не участвует в звуковопроизведении))) Промотайте на пару страниц назад где есть фото готового выходного каскада и макета. И да, этот усилитель будет исключительно в моно-исполнении. Стерео не будет.

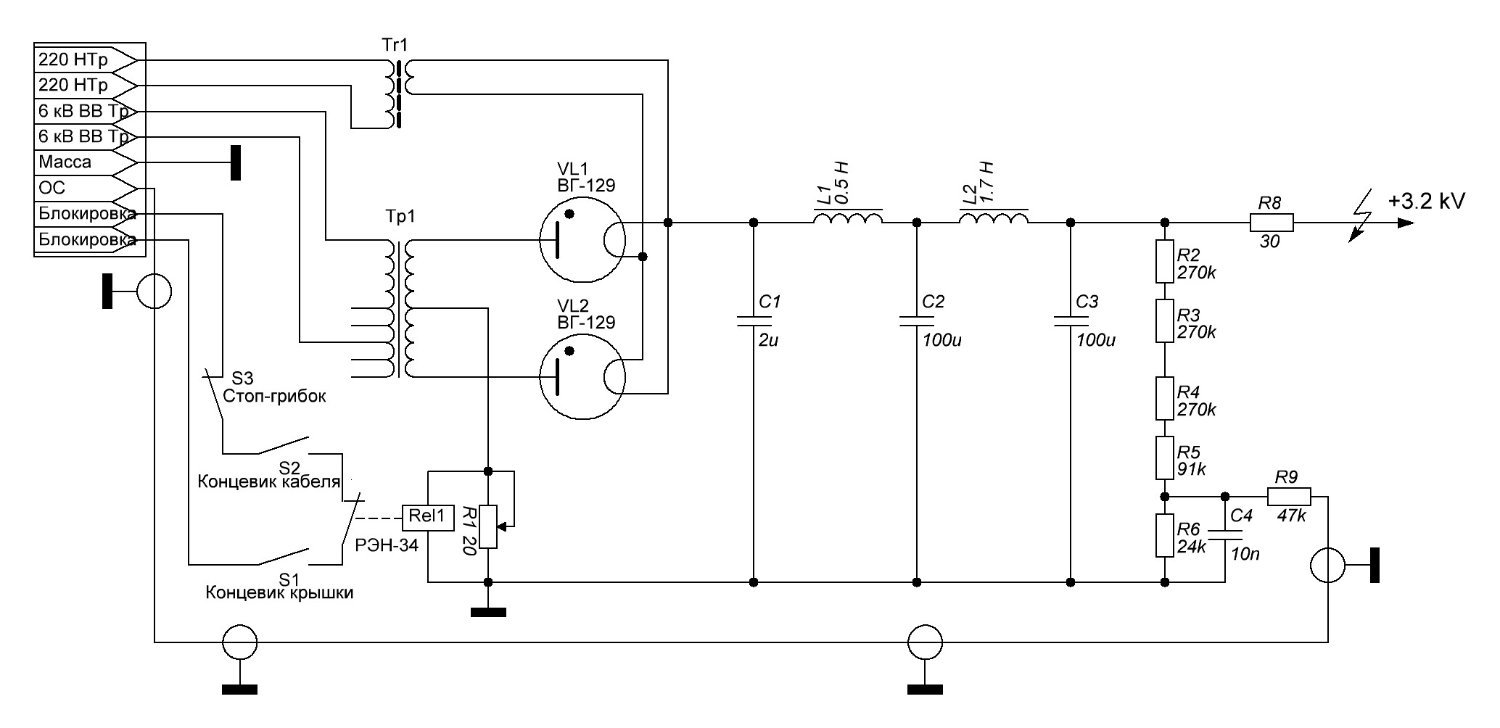

Источник питания выходного каскада будет вообще в отдельном блоке, там один только высоковольтный трансформатор весит килограмм 25+. А выходной трансформатор -- 35)).

  • Like (+1) 1
Posted
2 минуты назад, Solo-001 сказал:

так и не понял, зачем столько мучений и металла ради 1200 Вт при искажениях в 3,5%?

Вопрос, прямо скажем, провокационный. Техническое творчество не всегда имеет полностью рациональный и обоснованный практическими нуждами смысл, иногда это творчество ради процесса творчества, как и любое другое искусство. Давайте вспомним Маэстро Гроссо им. Макарова. Я не помню сколько у него было там % искажений, но там было сопоставимое (если не бОльшее) количество мучений и металла с выходной мощность 5(!!!!) Вт Пять! (штук, как пальцев на одной руке) Ватт. Или вспомним другой проект который назывался "Сёгун". Гигантские тумбы (из-за конденсаторных батарей на конденсаторах СМ) весом в сотни килограмм с однотактными каскадами на супер-редкой супер-дорогой лампе ГМ-57. Мощностью там ЕМНИП тоже даже не пахнет, зато занимает половину комнаты и весит чудовищно. Есть ли смысл во вложениях сил и металла в такие построения? Для их авторов, наверняка, есть. Для меня в какой-то степени один из смыслов проекта стало показать, каким на самом деле может быть ламповый усилитель размером с большую тумбу и весом 100+ кг, где за каждым килограммом веса стоит та самая "чемпионская мощность" и какой-никакой КПД.  Я конечно понимаю, что советские инженеры, построившие трансляционные усилители УПВ или ТУ всем давно уже все показали, поэтому даже по % искажений мой усилитель будет несколько лучше чем УПВ той же мощности. И при этом компактнее. Ну и конечно же главный смысл проекта -- процесс его создания и возможность показать уникальный результат потом в ТТХ и конструктивном подходе. Да и поконкурировать с проектом Avenger'a (двухтактник на ГУ-48) очень интересно в итоге, но он куда-то пропал.

  • Like (+1) 3
Posted
7 минут назад, Solo-001 сказал:

 И как не странно, я реально слышу разницу даже в звуке усилителей с интермодуляционными искажениями, например в 0,1% и 0,0002%.

Мы ужасно рады за вас, но давайте вернёмся к теме. Если вам этот проект не близок, просто проходите мимо.

  • Like (+1) 1
  • Smile 1
Posted

Части корпуса отданы на покраску, после которой можно будет собрать полностью блок управления и ещё один большой шаг на пути воплощения данного усилителя будет сделан.

  • Like (+1) 2
  • 2 weeks later...
Posted

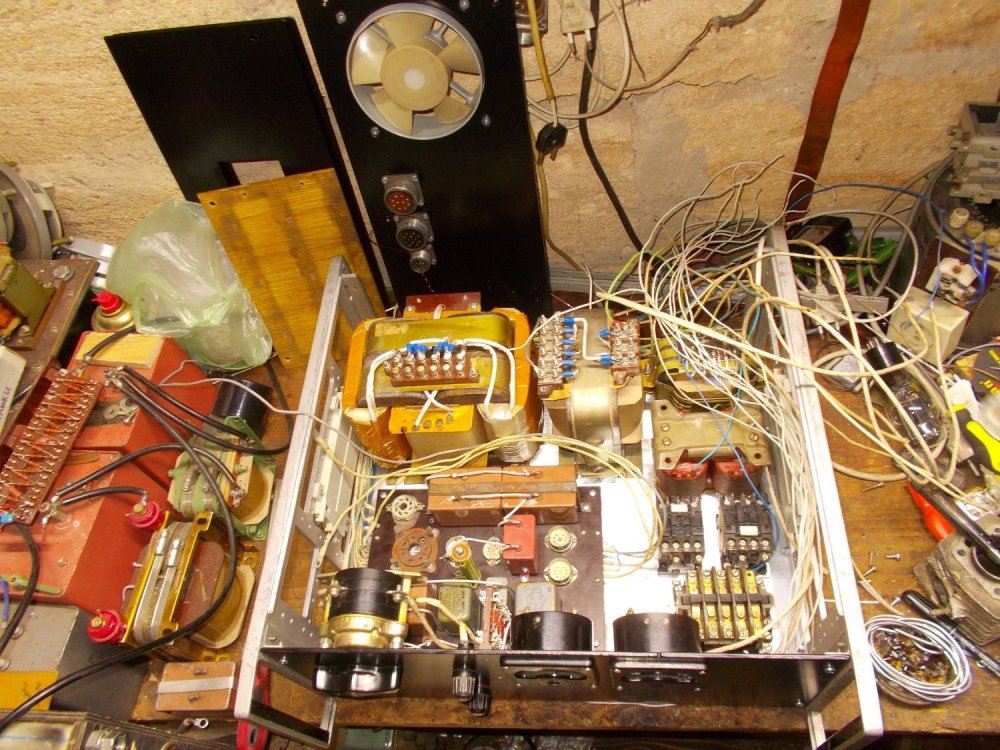

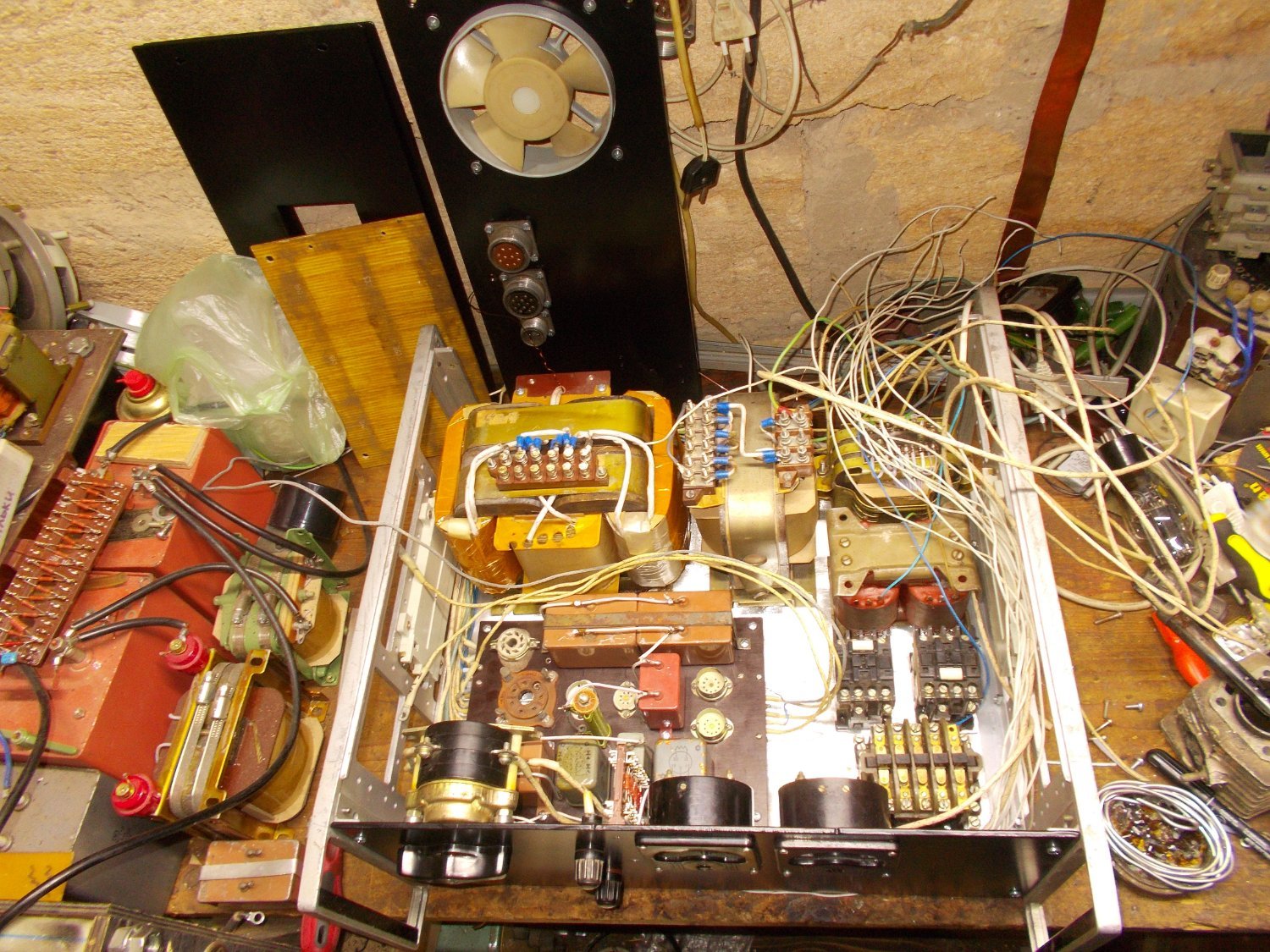

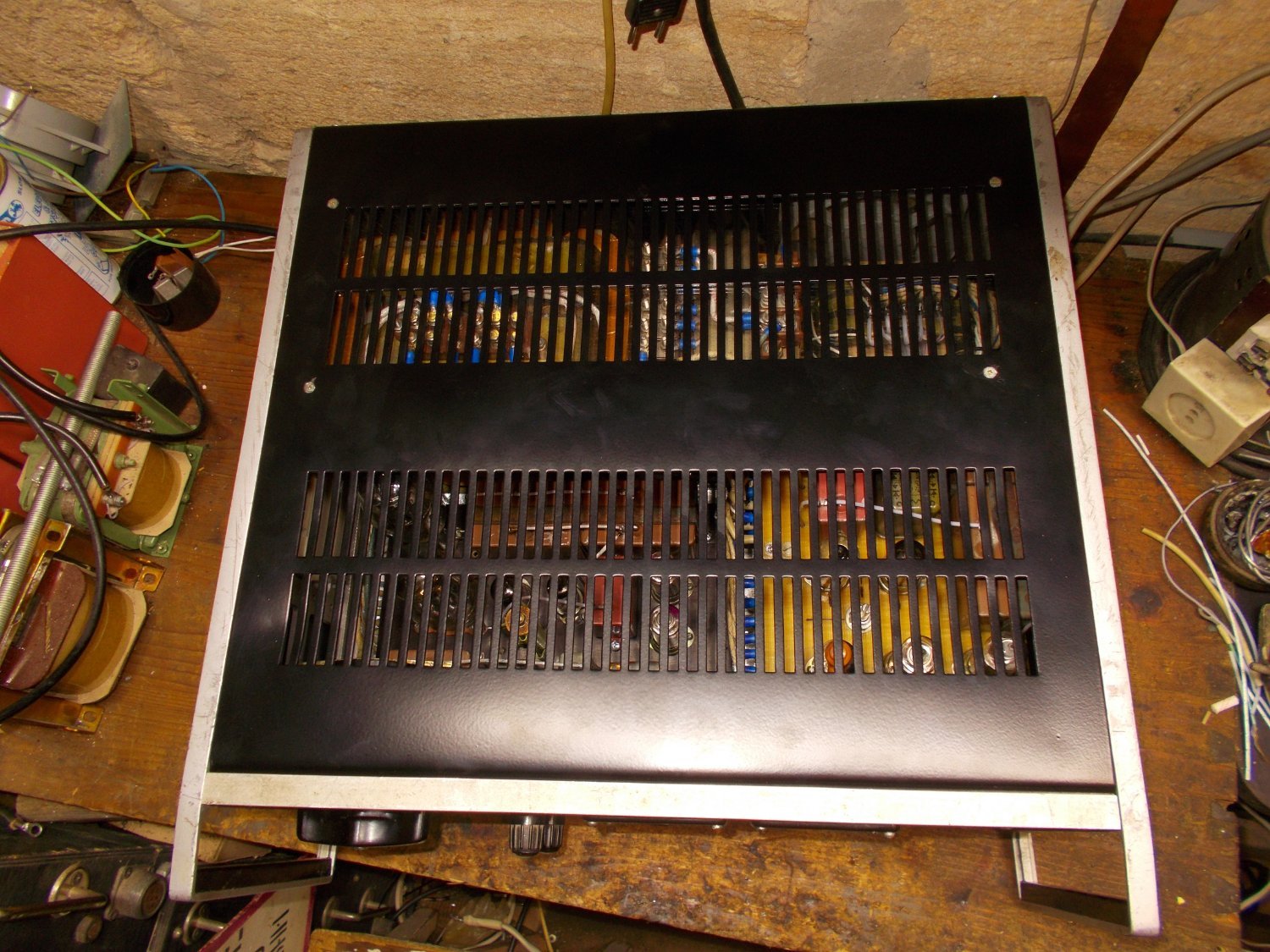

Части корпуса покрашены, поэтому можно продолжить сборку блока управления. Проводов конечно получается тьма тьмущая))

  • Like (+1) 4
  • Smile 2
  • 3 weeks later...
Posted

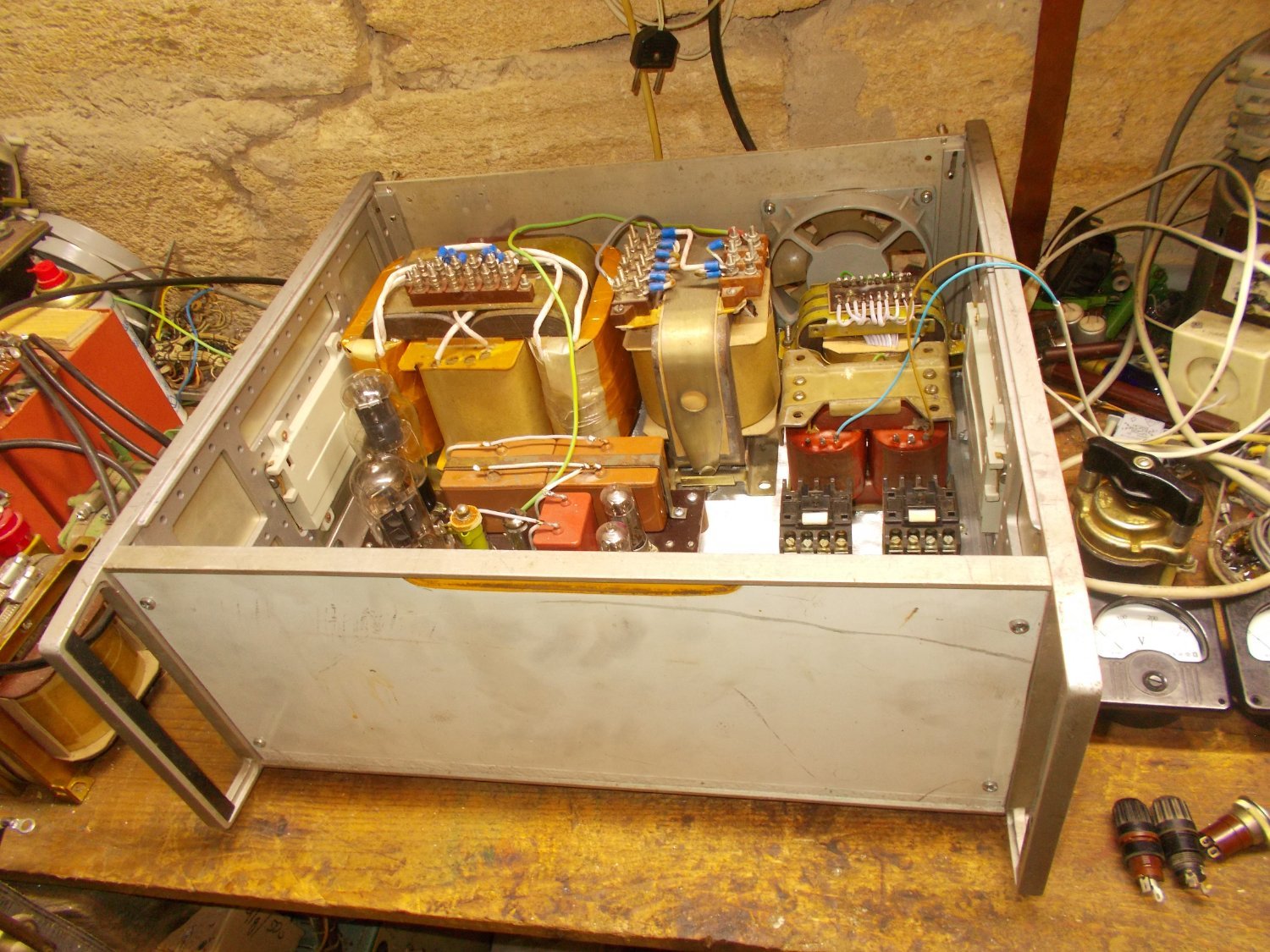

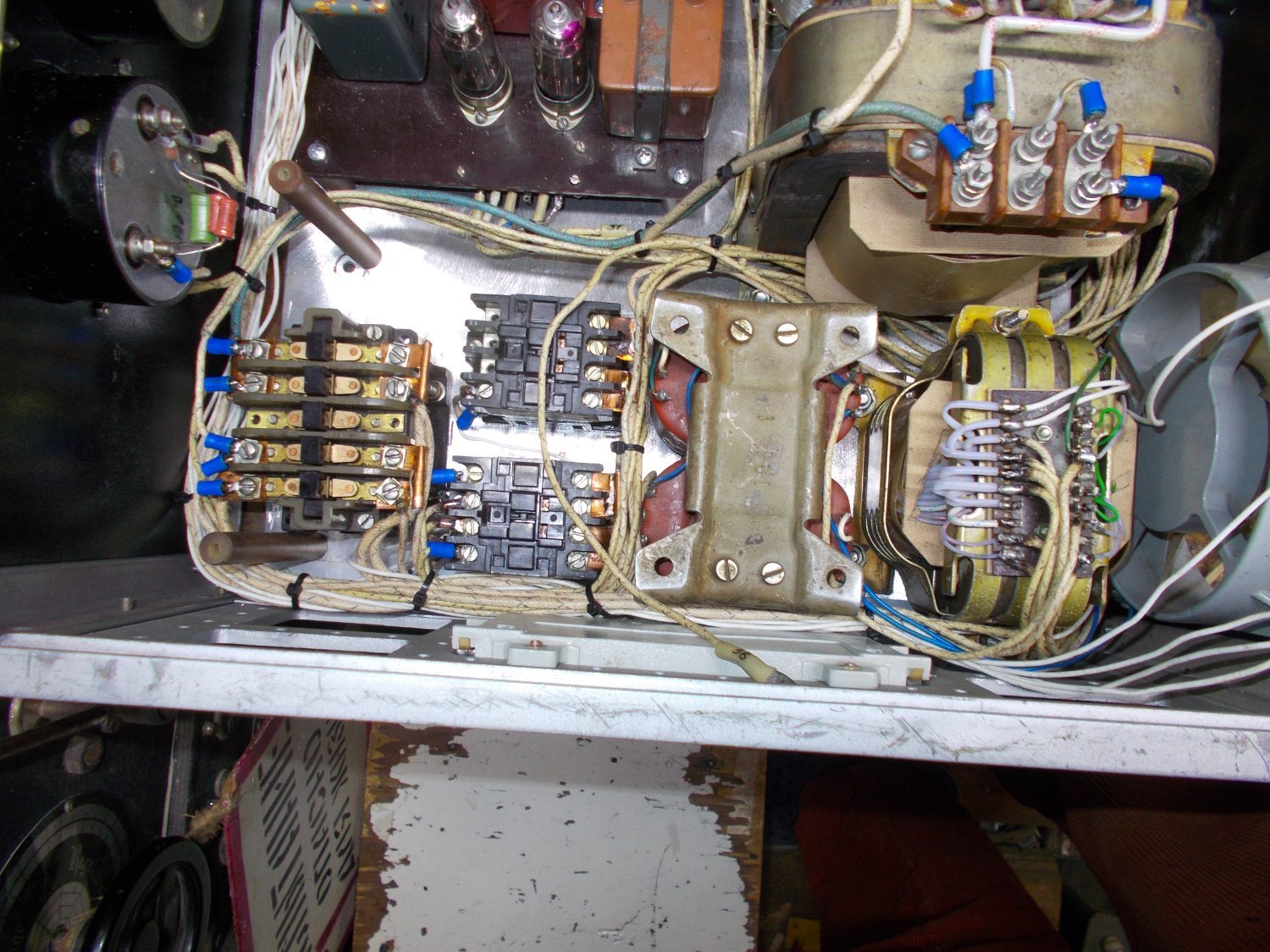

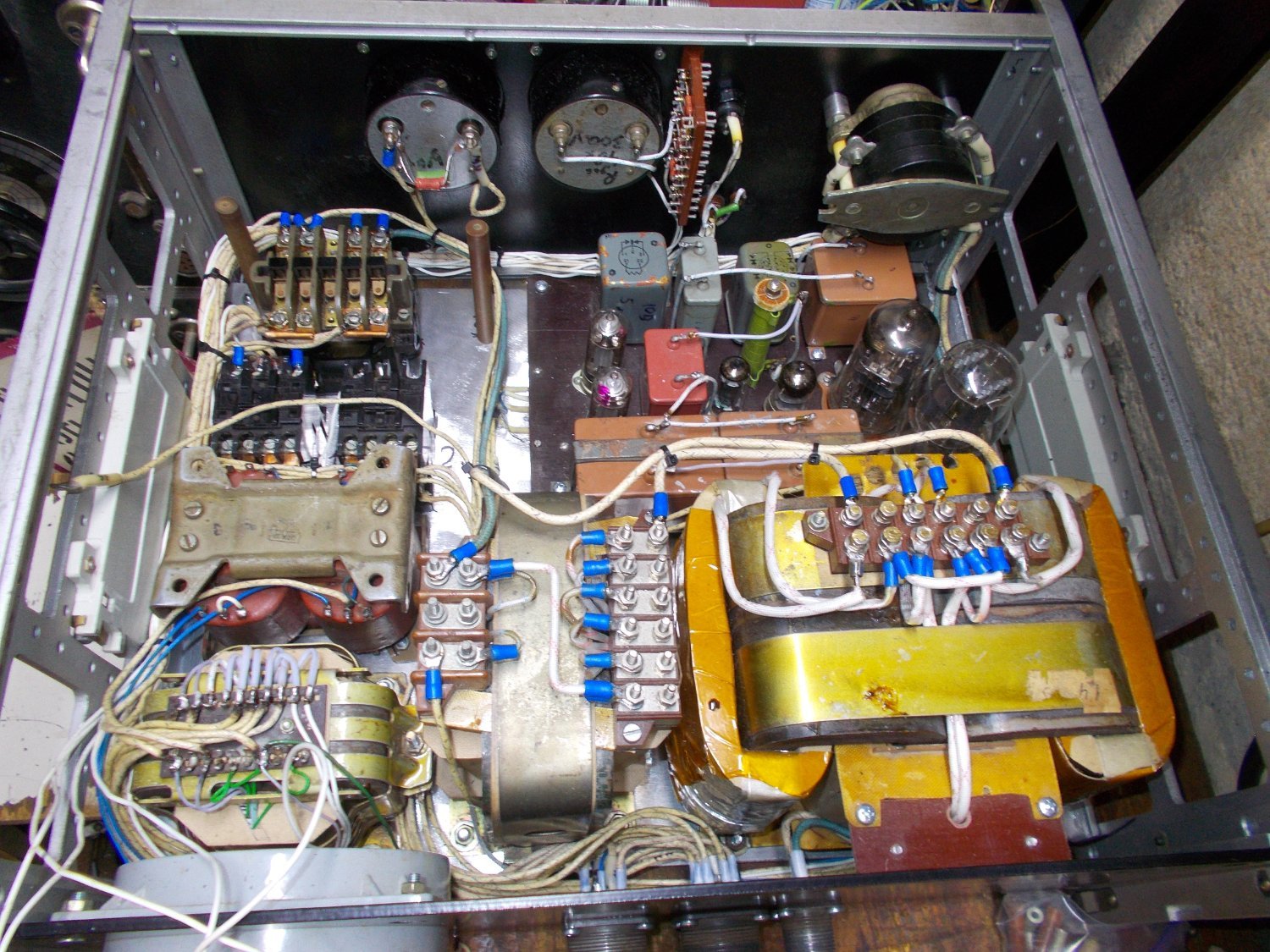

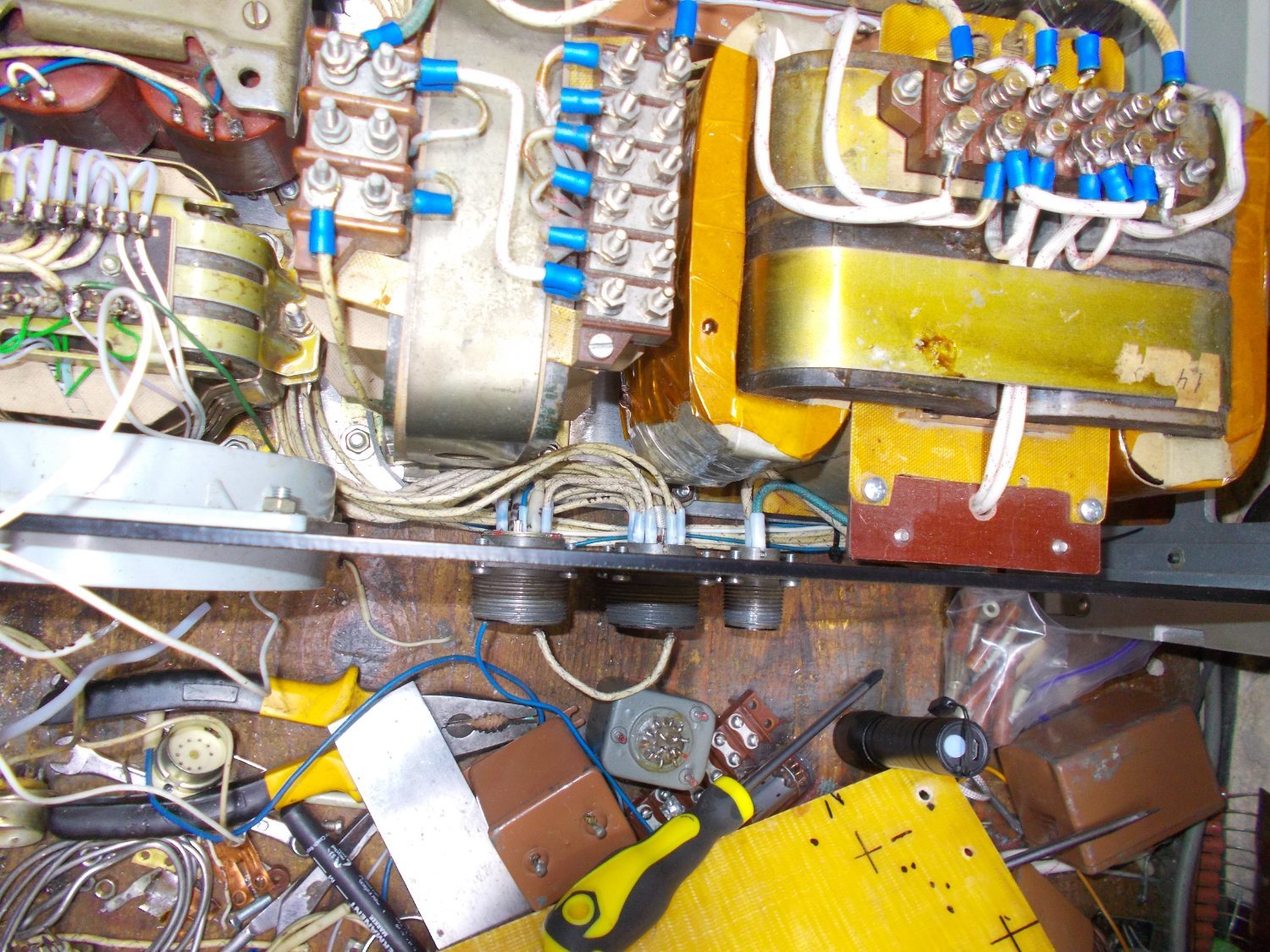

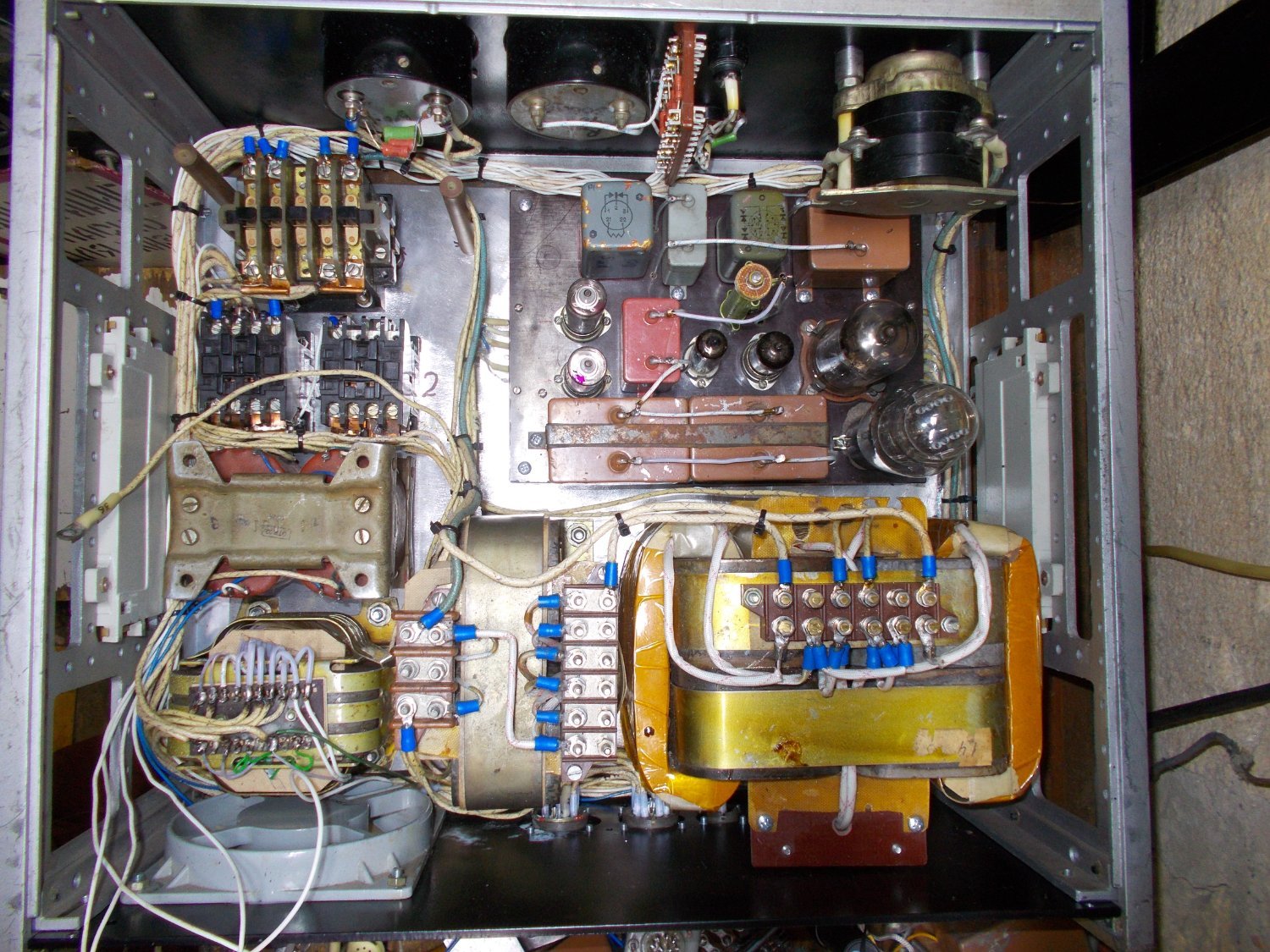

Новости по проекту: все провода привел в порядок и собрал все силовые цепи с пускателями и разъемами. Над пускателями будет стоять ещё одна плата на которой будет собран стабилизатор напряжения смещения (-300В) и основной узел задержки включения анодных напряжений. Данная плата уже собрана и осталось её спаять. После чего блок управления усилителем будет уже завершен.

image.thumb.jpeg.7a381085e073910bccdf829051c57e6c.jpegimage.thumb.jpeg.513f0c0582cbe86d51cf0102b10b6c5e.jpeg

  • Like (+1) 1
Posted

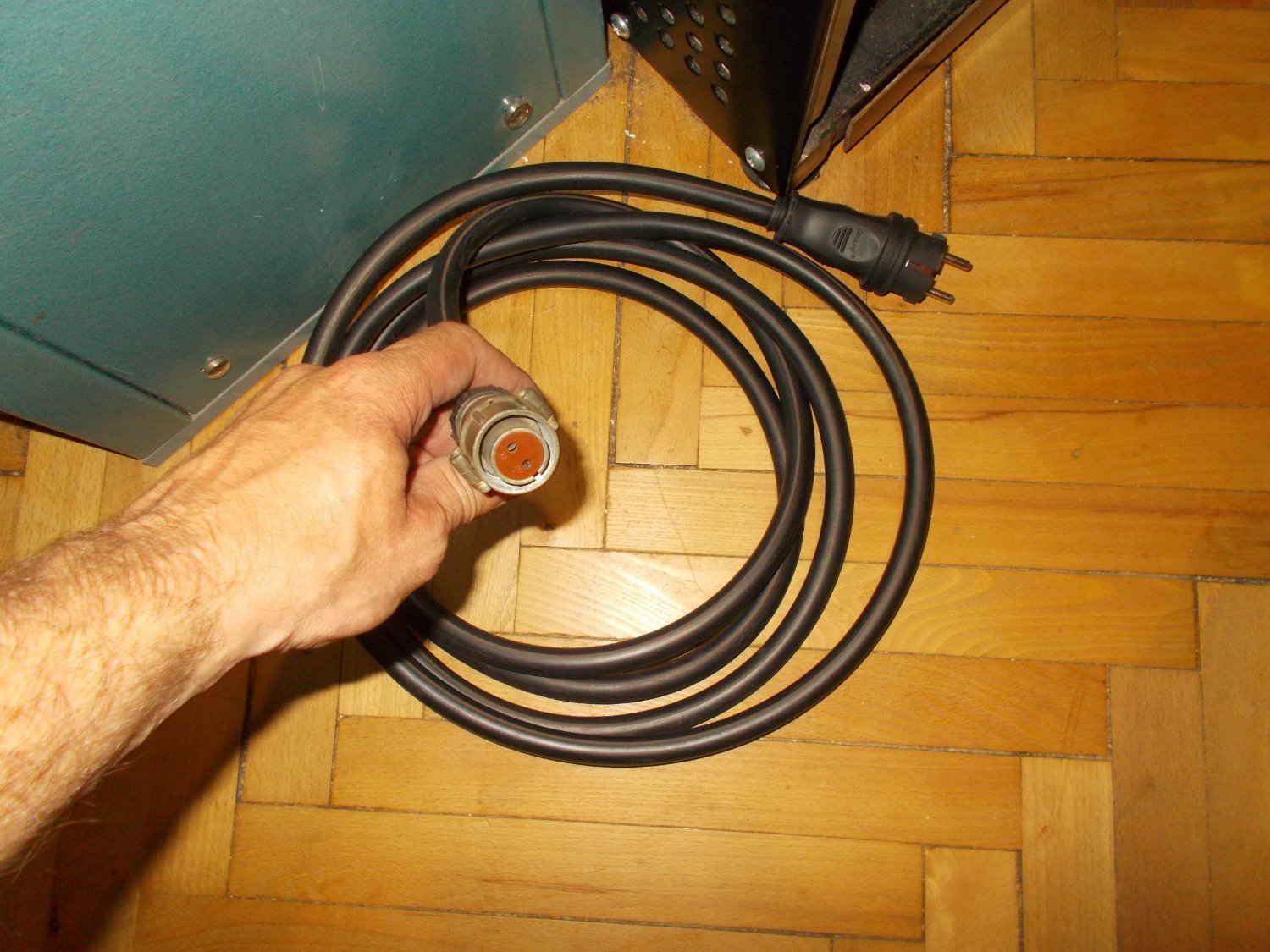

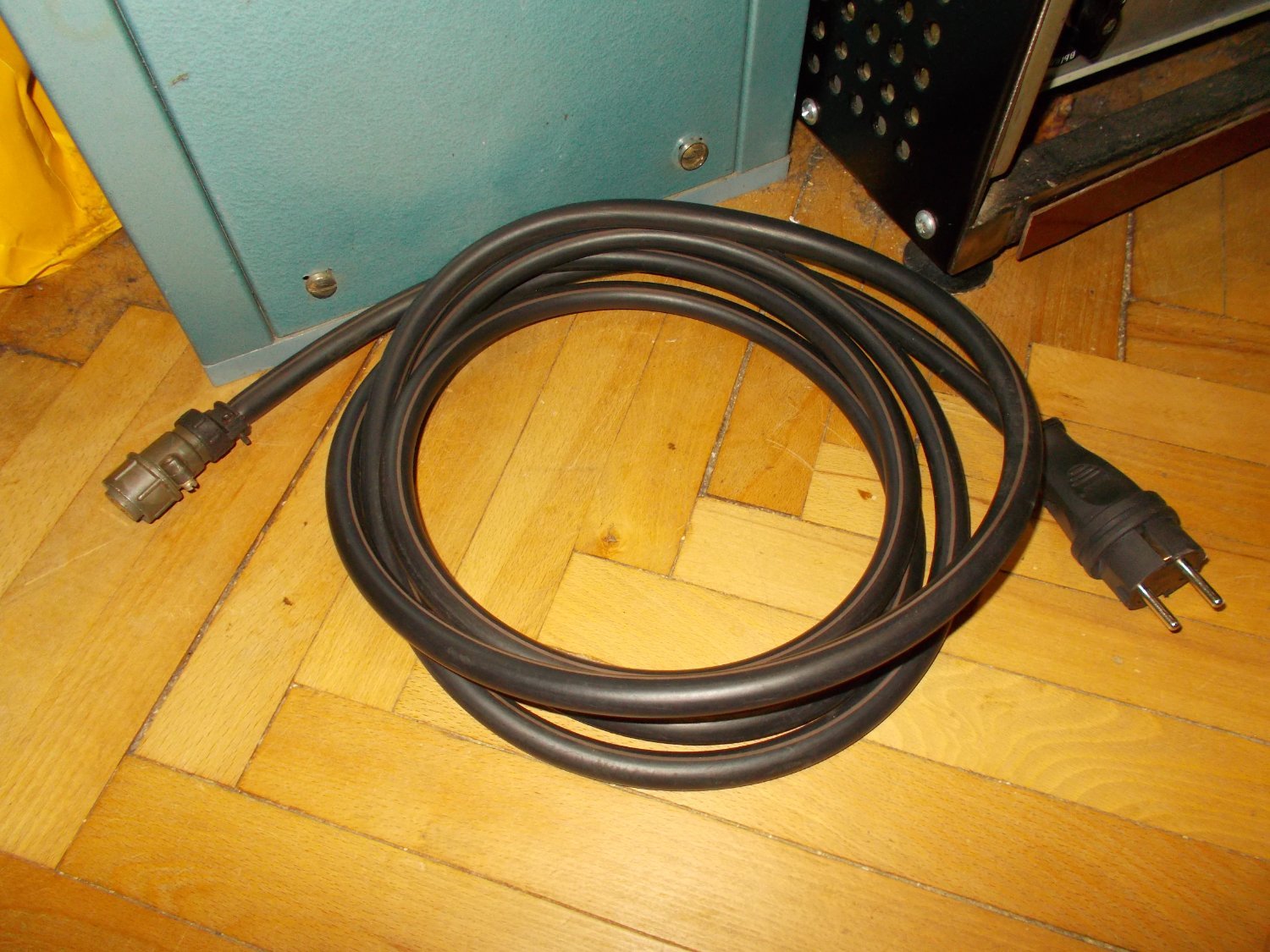

Готов и сетевой кабель усилителя))) Сечение жил  4 мм2 у каждой.  (Всегда было смешно читать про сетевые кабели аудиофильские стоимостью в безумные тыщи $$$).


  • Like (+1) 3
Posted

У вас корпуса металлические.  В кабеле питания 2 проводника. Как обеспечивается элетробезопасность?

Posted

Заземлением корпусов на отдельную шину заземления по месту установки. С корпусом же и "масса" схемы соединена.

  • Like (+1) 1
Posted

А у нас в квартирах в принципе нет разводки заземления в электросетях. Только фаза и ноль проложены. Заземление есть только в щитовой где ноль вероятно заземлён.

Posted
8 часов назад, Magnetron сказал:

Заземление есть только в щитовой где ноль вероятно заземлён.

В старых домах редко было заземление, так как в основном не делали повторный контур заземления. Даже в новых домах где должен быть контур заземления, встречал систему уравновешивания потенциалов, выдаваемую как заземление.

Posted
В 10.07.2026 в 23:22, Magnetron сказал:

Готов и сетевой кабель усилителя))) Сечение жил  4 мм2 у каждой.  (Всегда было смешно читать про сетевые кабели аудиофильские стоимостью в безумные тыщи $$$).


Под такой кабелюку и выделенку из щитовой не грех протянуть)

Posted

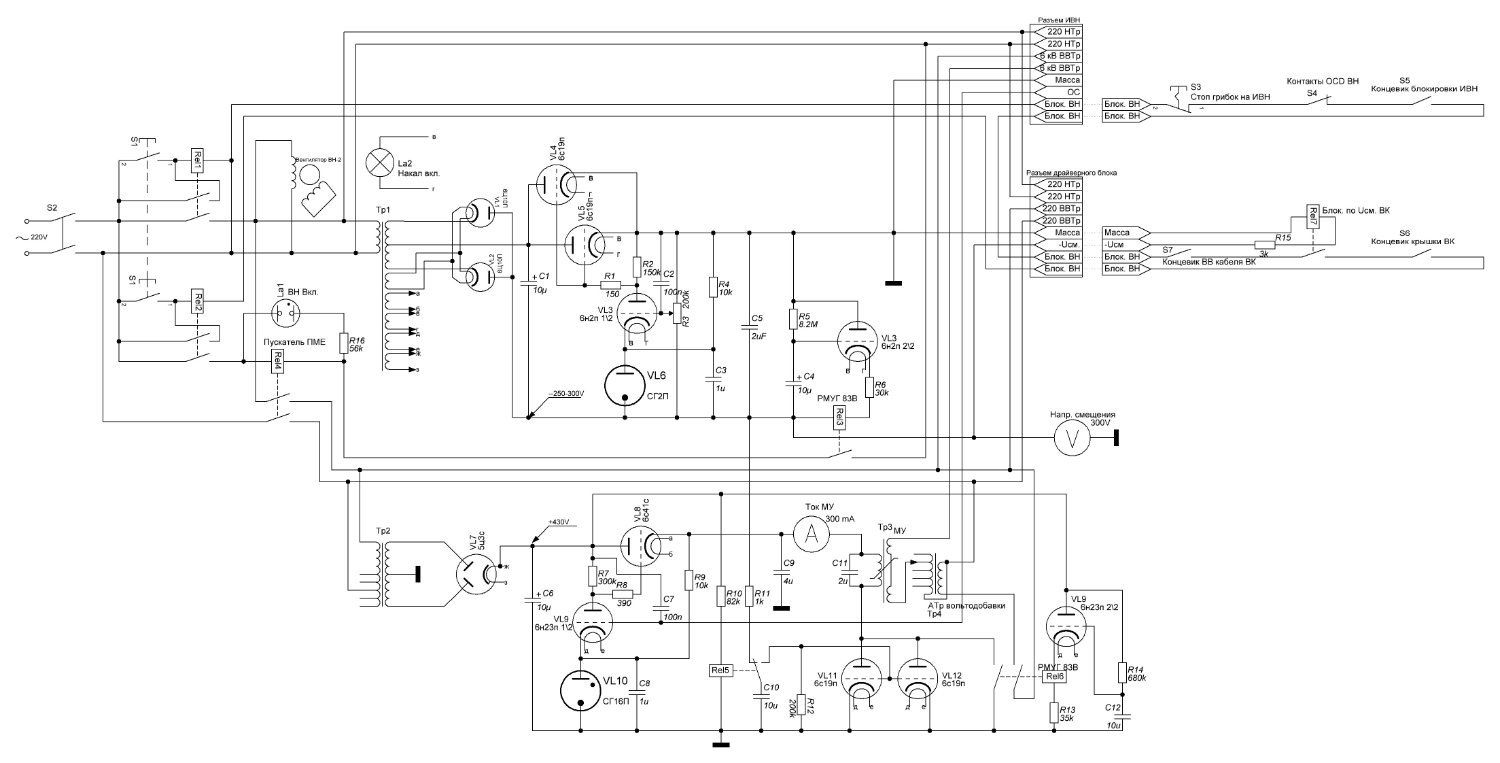

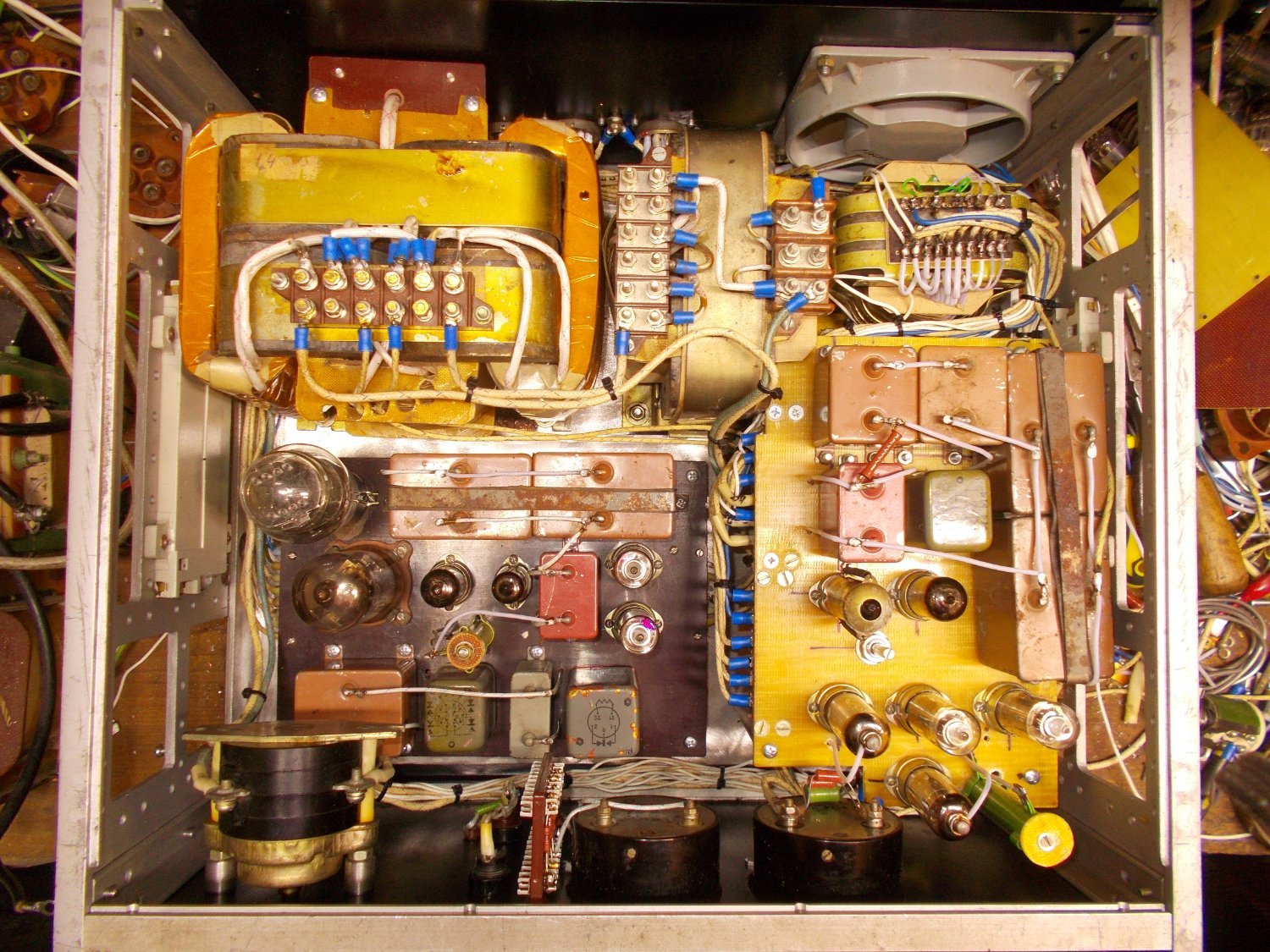

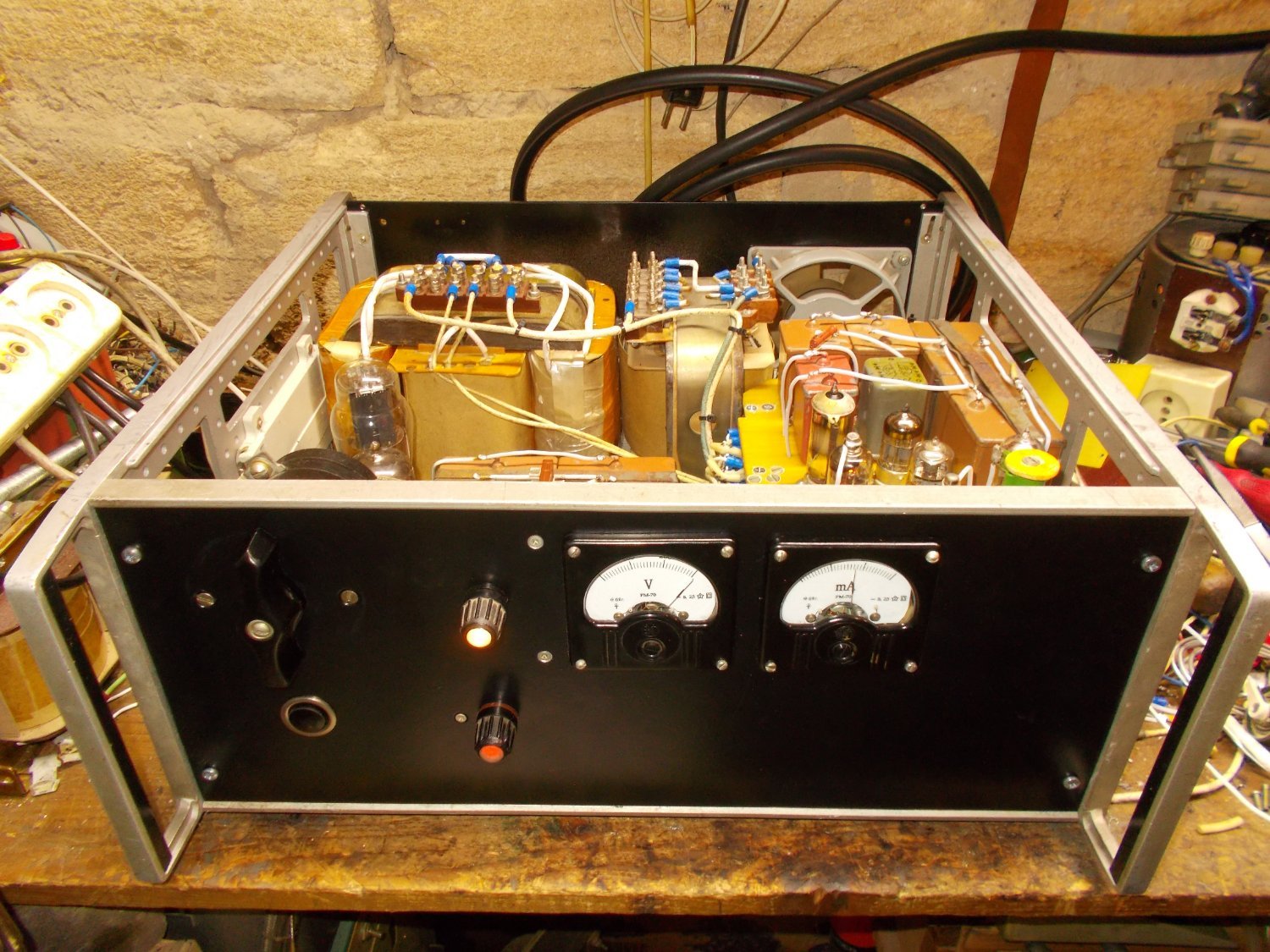

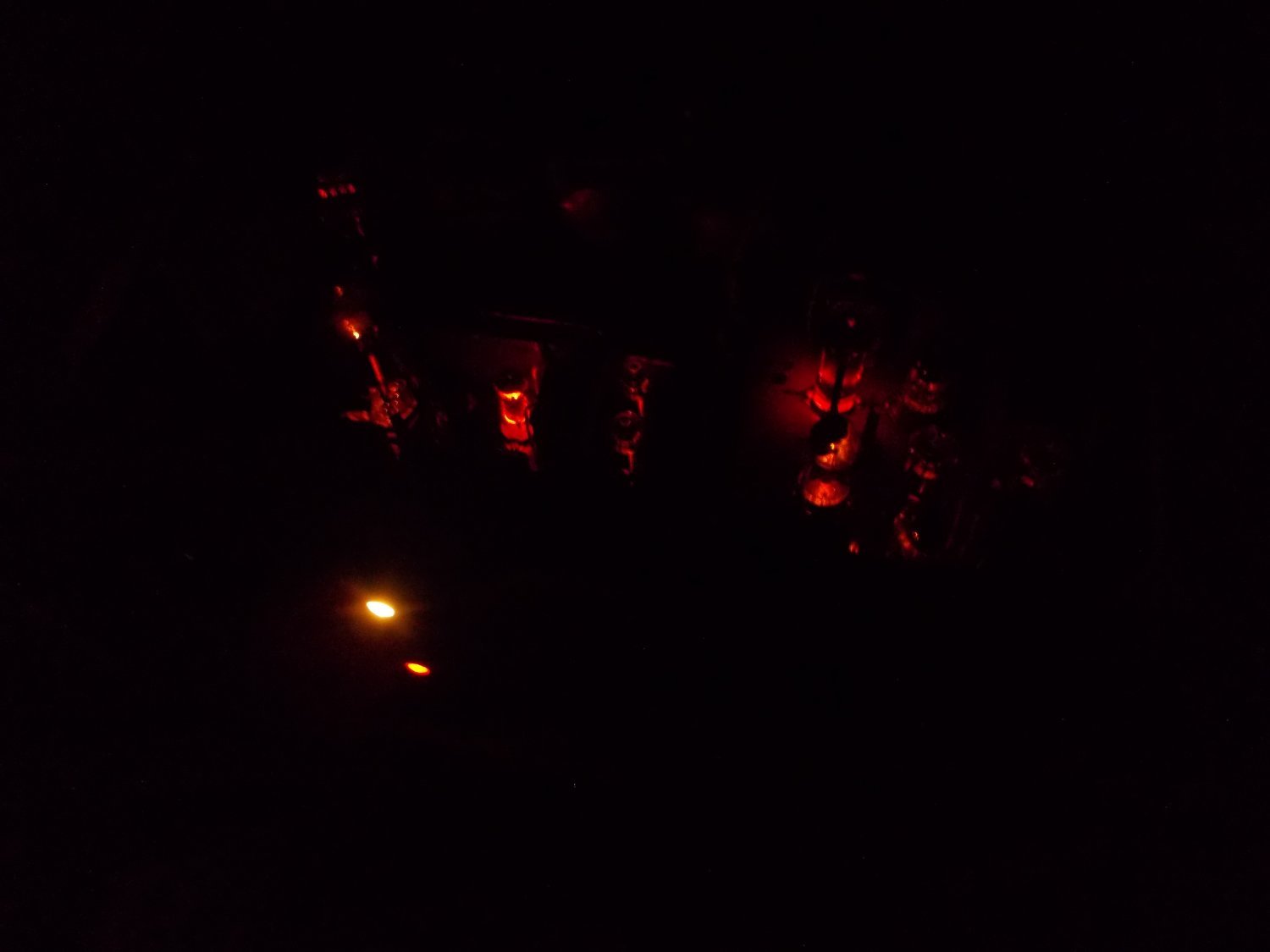

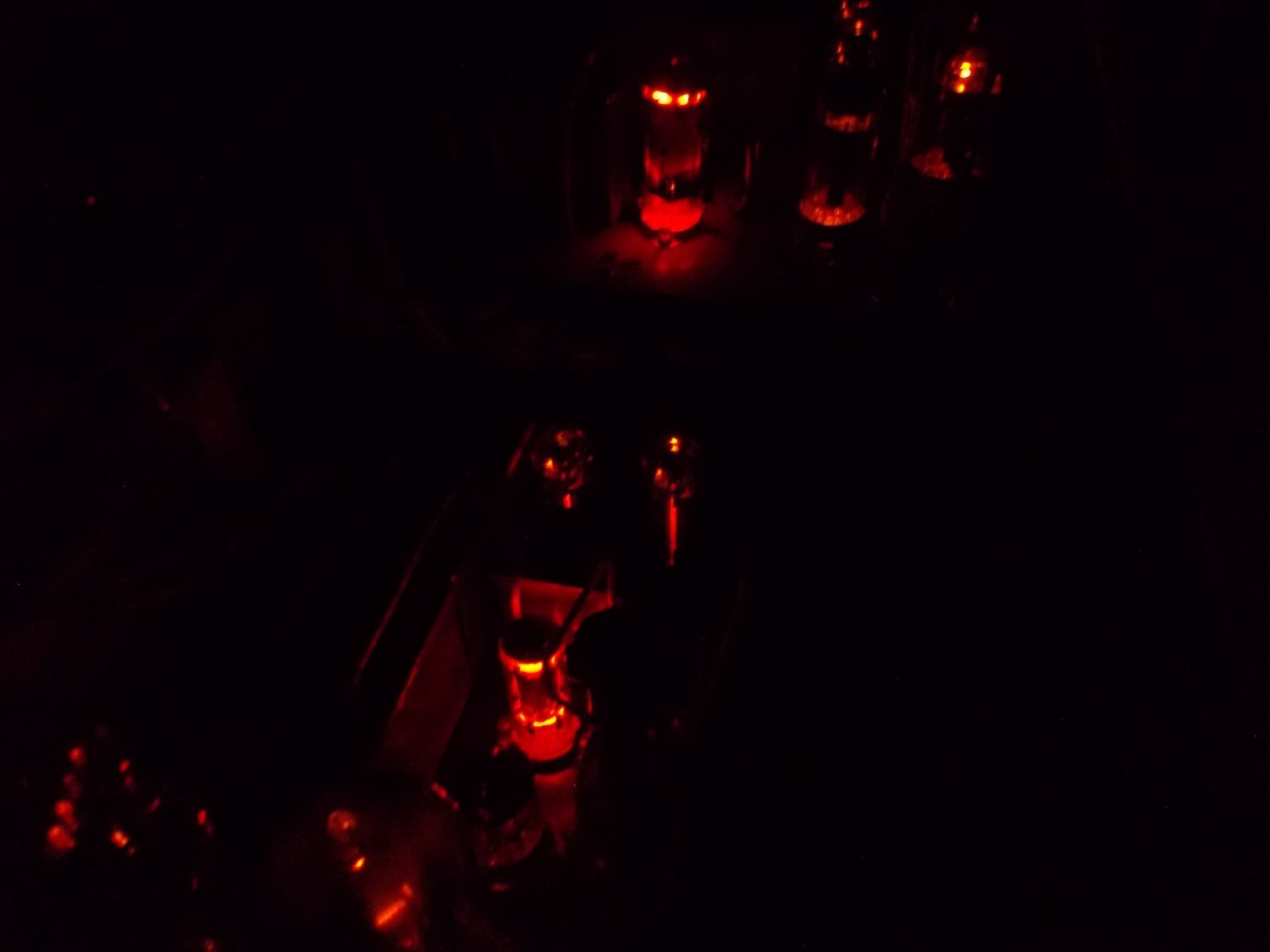

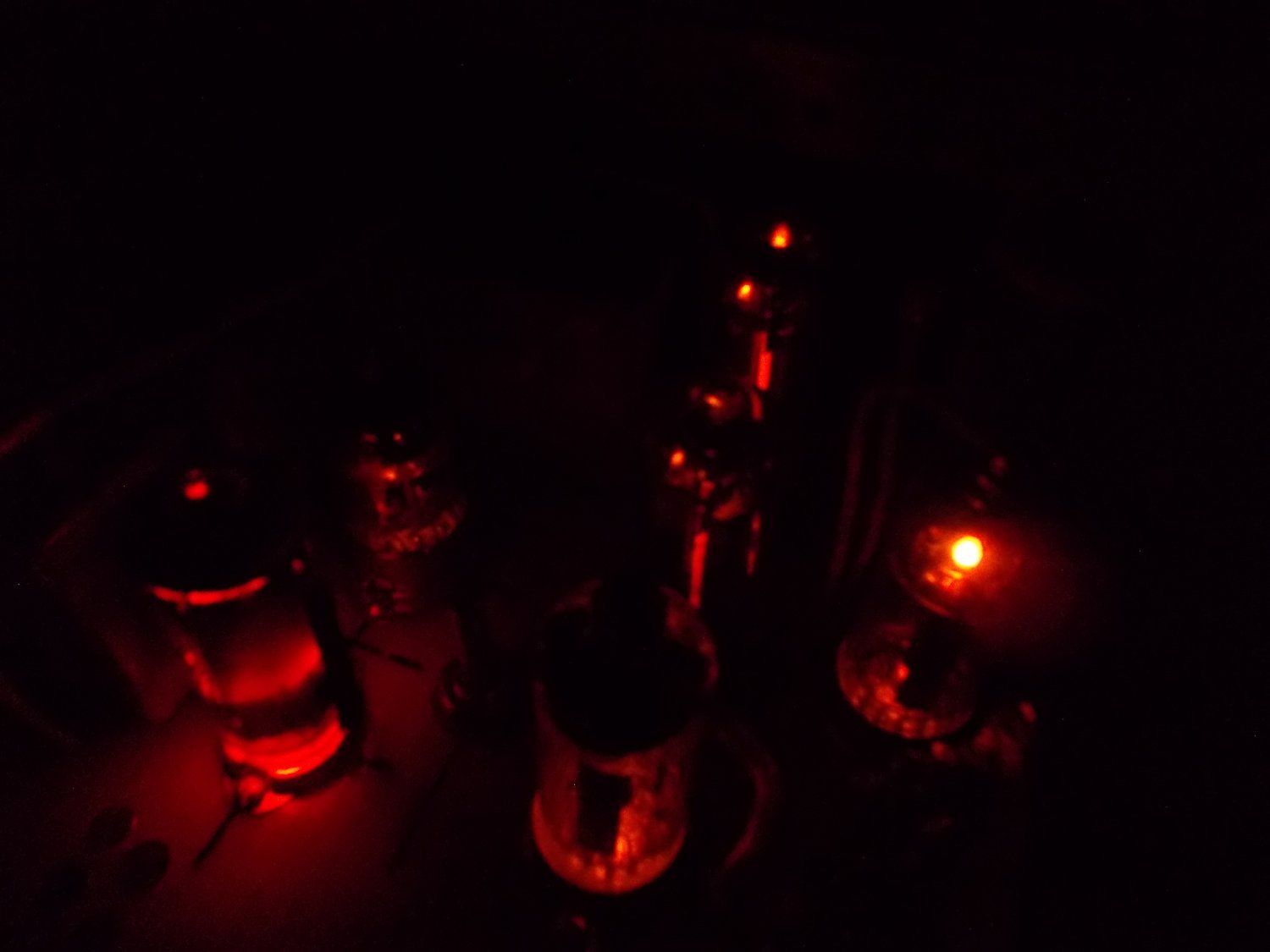

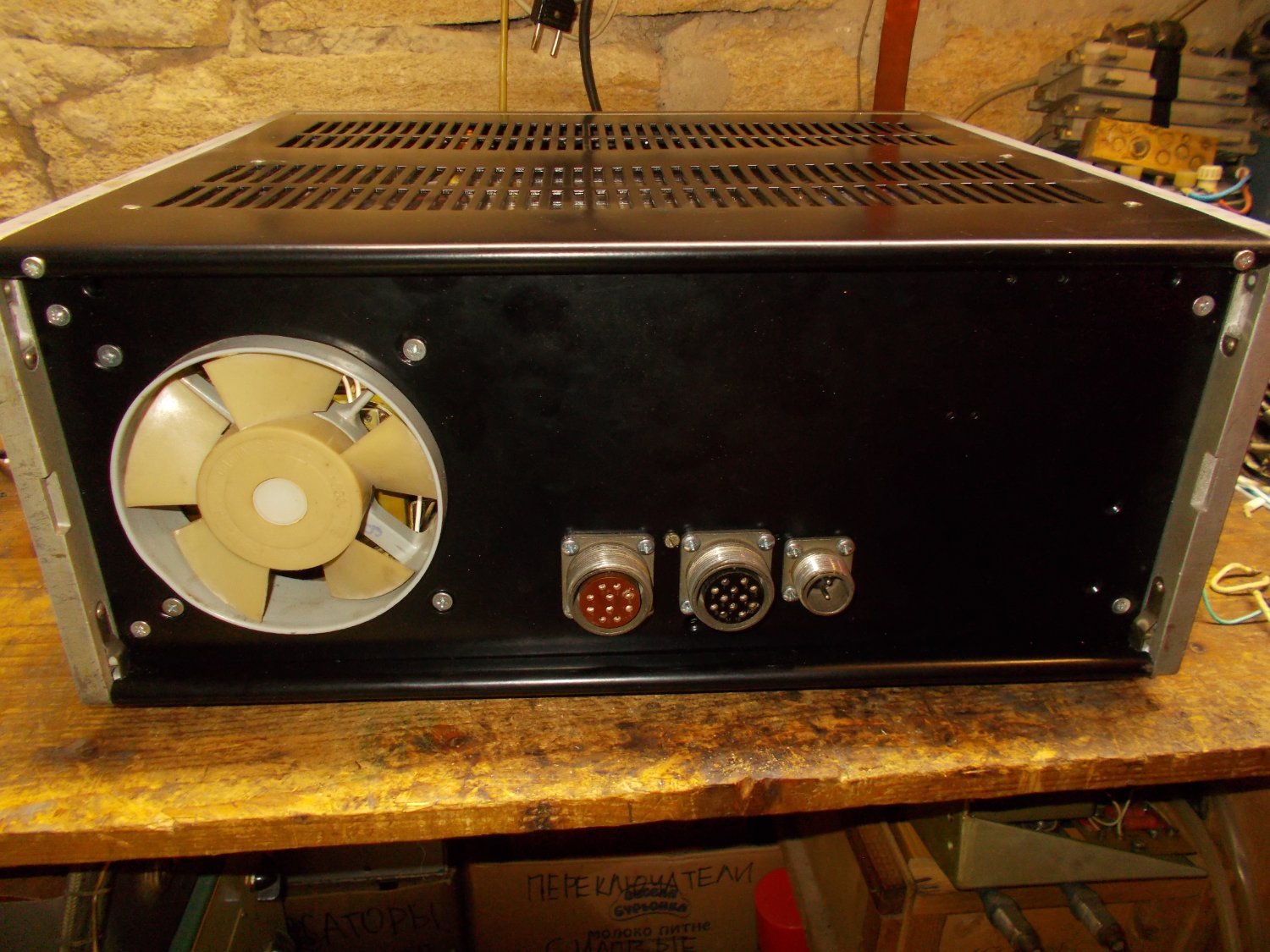

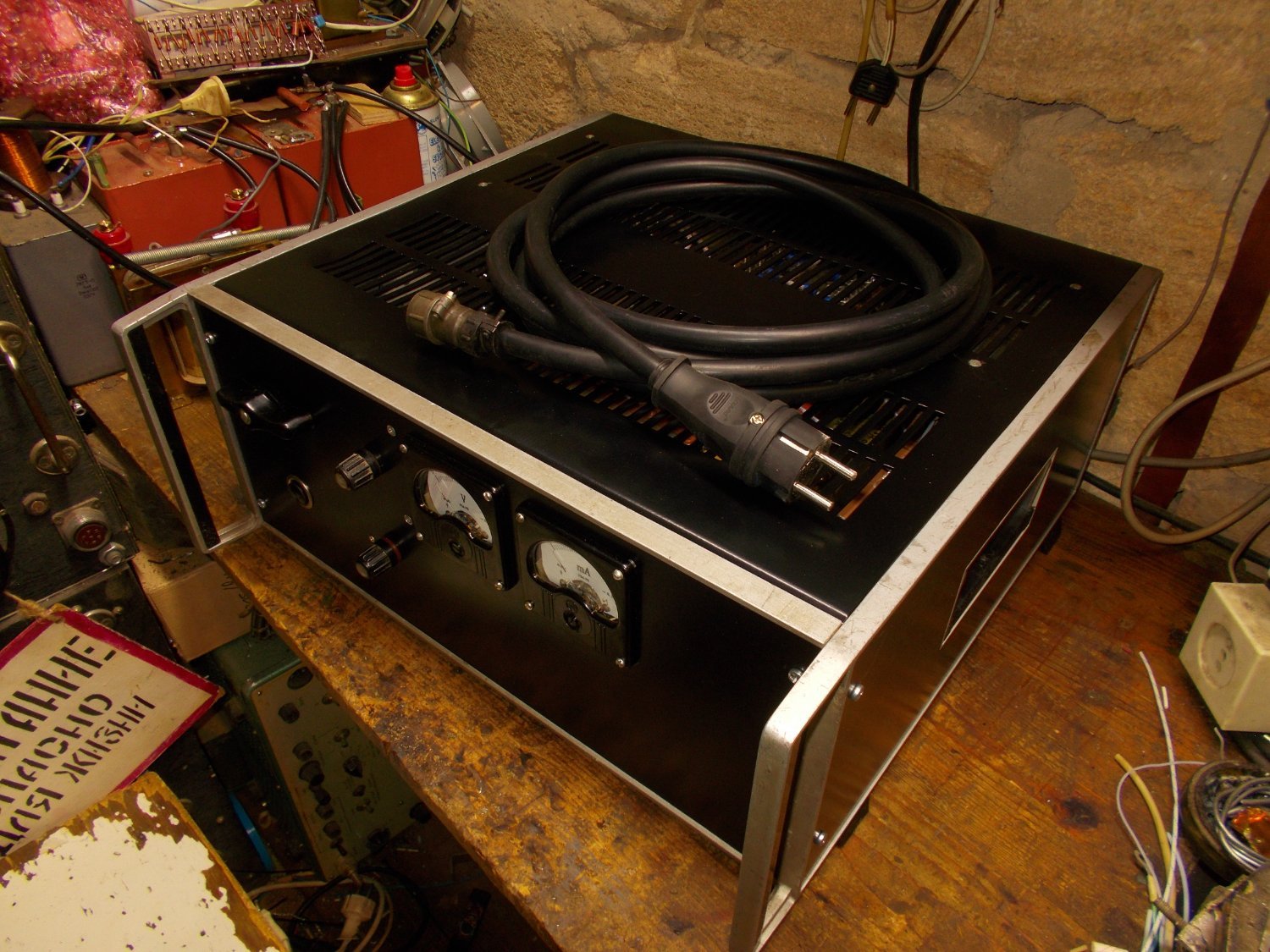

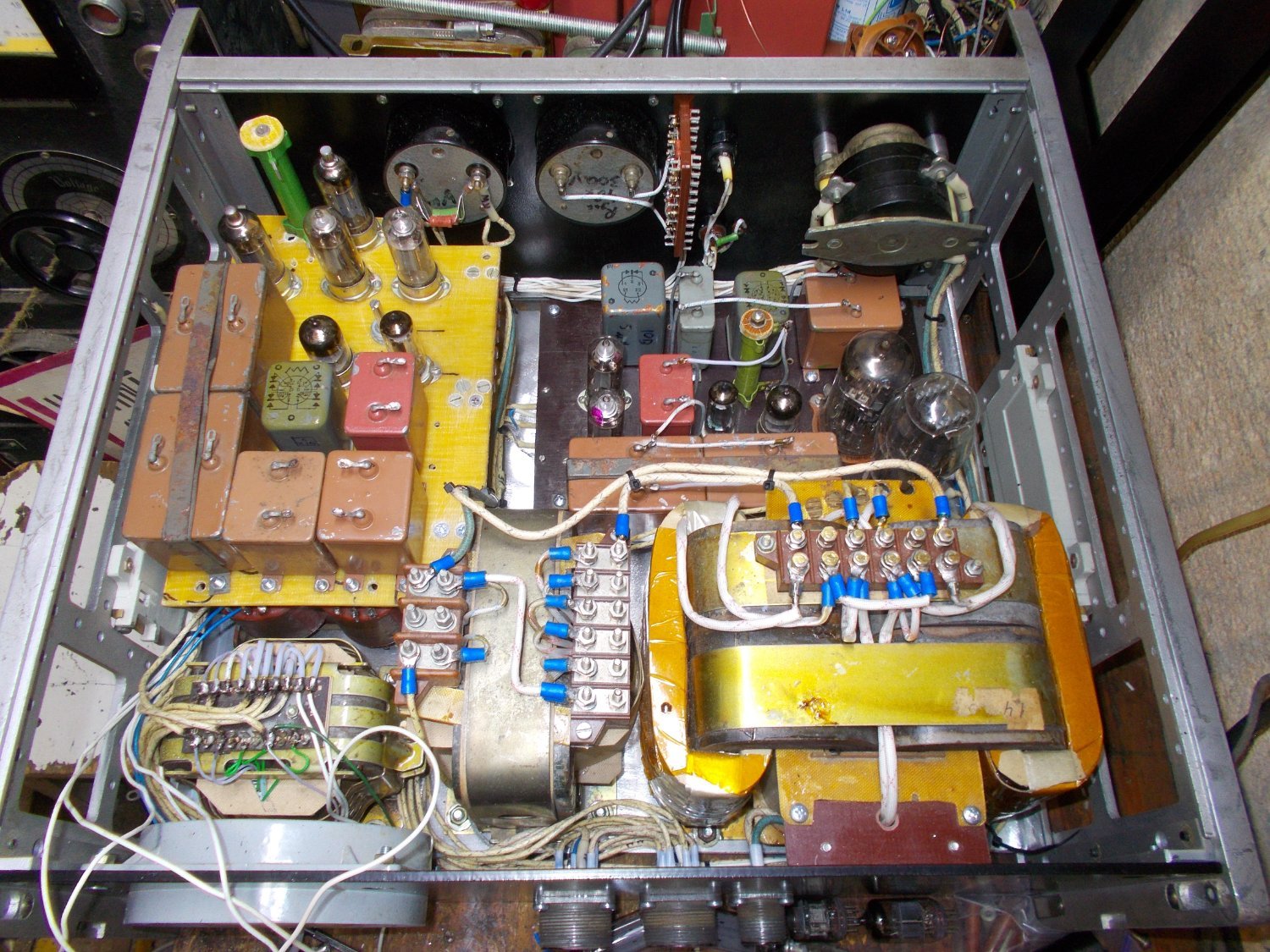

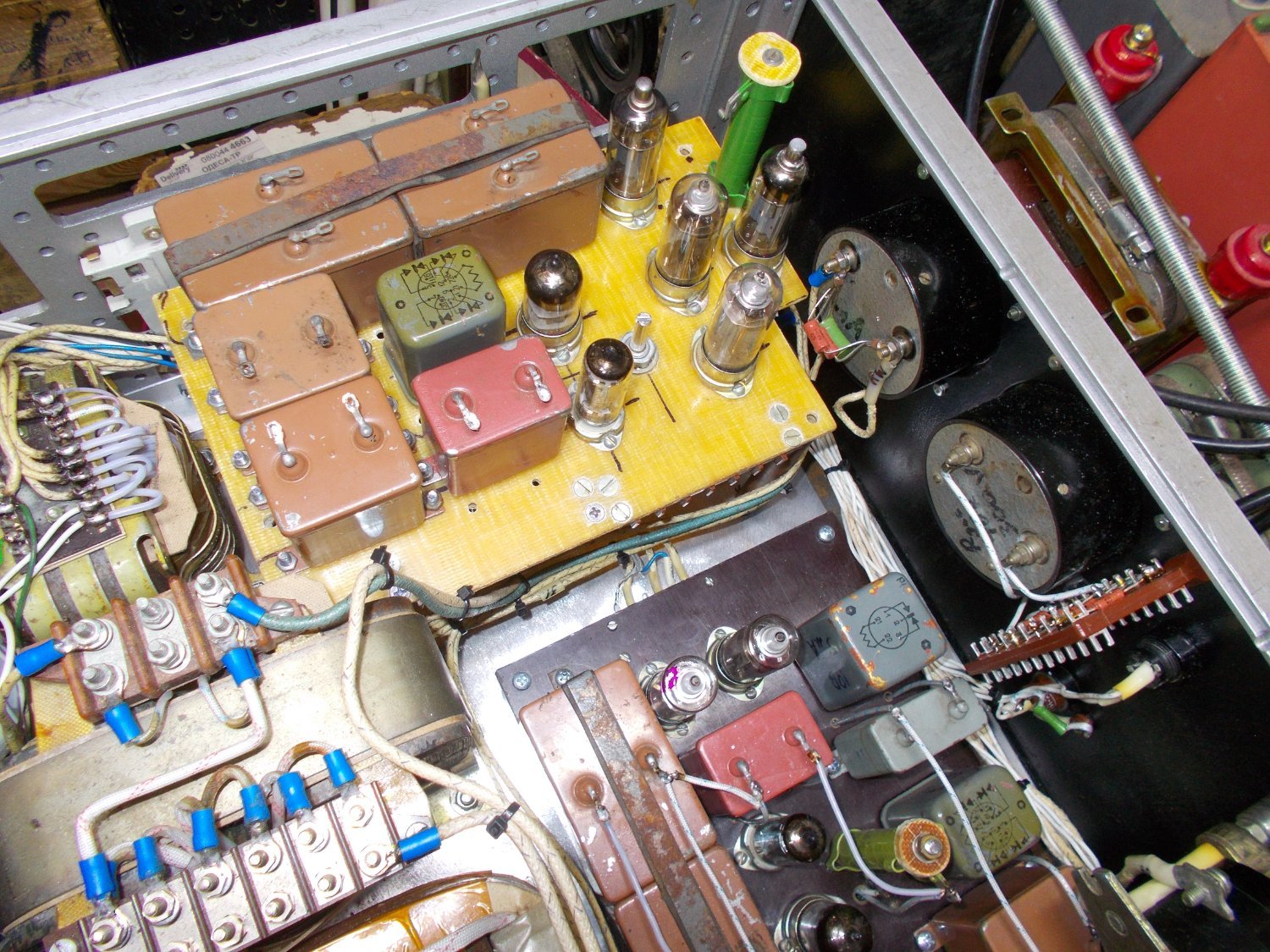

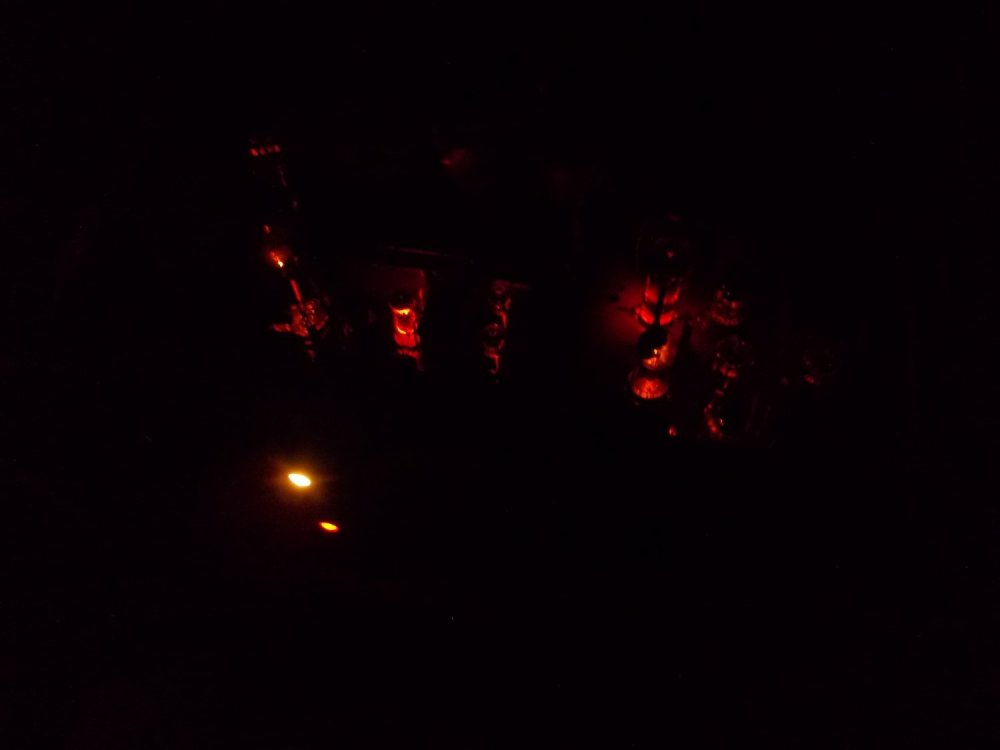

Блок управления завершен. Он попутно выдает отрицательное напряжение для смещения выходного каскада и драйвера (до -300В) и содержит всю низковольтную часть стабилизатора высоковольтного источника выходного каскада. На очереди теперь окончательная сборка высоковольтного узла. Фото без крышки и традиционно в темноте, чтоб было видно свечением ламп. Вольтметр показывает  Удалось взять сразу несколько ачивок - рекорд по кол-ву использованых реле (3 герметичныз реле и 3 пускателя на силовые цепи) и полное отсутствие электролитических конденсаторов. Ну и ламп в нем больше чем в практичеси любом мейнстримном усилителе)image.thumb.jpeg.f7efbe8cc7d7d080a59066f2b2fe305c.jpeg


  • Like (+1) 2
Posted

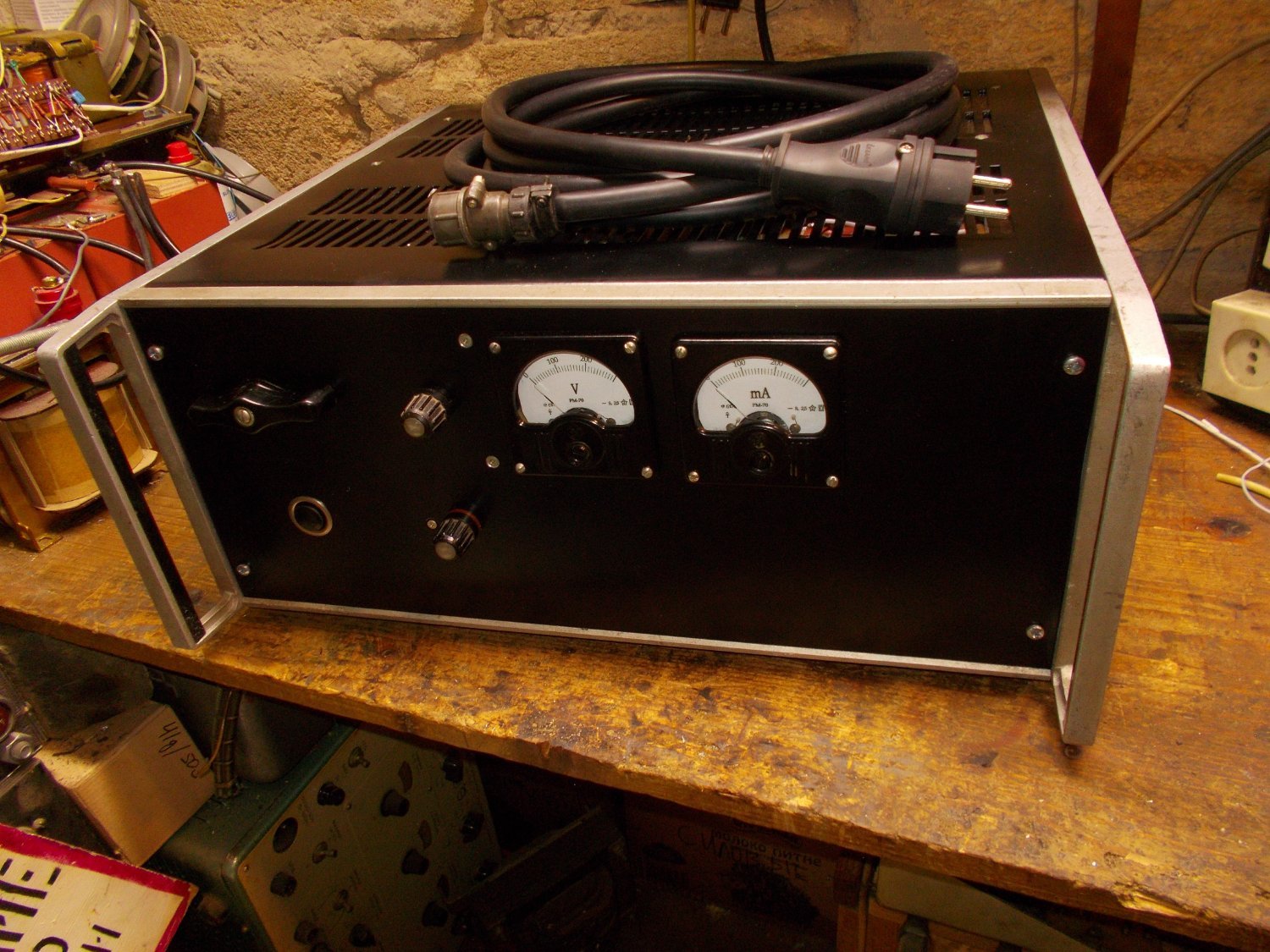

Забыл дописать уточнение по измерительным головкам на морде блока управления: вольтметр показывает напряжение смещения (отрицательное), амперметр -- ток через обмотку управления магнитного усилителя.

Posted

Вентиляторы ВН-2 обычно (всегда) не отбалансированы. Проверяю так - легонько толкнуть на несколько оборотов и смотреть, какая лопасть окажется внизу и так несколько раз. Если лопасть одна и та же, то на противоположной стороне леплю пластилин. Операция повторяется вплоть до случайной лопасти внизу.
Шум сильно уменьшается. Ну и пониженное питание для этого же.

PS. А вообще из советских только 400-герцовые ДВО попадались сбалансированные...

Posted
3 часа назад, Alik_r сказал:

Соглашусь с alss, вентилятор сюда просится какой нибудь Papst... но не  ВН-2.

"--А нормального входа в этот универсам  нет чтоли?
  --За нормальный вход чатлами надо платить."

Так и тут, ВН-2 лежат бесплатно в моих горах хлама, а за папст надо денег отдать да ещё немалых. Комплектующие для усилителя берутся по максимуму из личных запасов хлама. А вообще лучшие на моей памяти это 1.25ЭВ2.8)))) Но для этого блока он будет излишним.

  • Smile 2
Posted

Проект грандиозный!, но ему не хватает главного, соответствующего названия!

  • Like (+1) 1
