r6 нужно будет конечно корректировать , так как в симуляторе сопротивление первички 0 ом

Posted
1 час назад, U.L.F. сказал:

Сергей, а есть схема о которой речь?

Это он, оконечник, пред к нему надо. У меня журналка есть английская, Классик Hi Fi 1956, 1957, он там вместе с Кводом ll, Ликом TL 12.

  • Like (+1) 1
Posted
37 минут назад, Kutun сказал:

вариант PSE на паре 6ф3п

схема pse.jpg

Если запитать от 430 вольт и R6 поставить на 1.8К, то можно собрать горячий усилитель на прямых связях.. 🙂

И R23 можно убрать, а R22 и R21 поставить после R3, а не перед, как сейчас стоят.

Ещё, не мешало бы поставить RC цепочку по питанию предварительного каскада, типа 3.3К/47u

Posted

Вообще  непонятен смысл такой схемы. Параллелить 6Ф3П... Зачем? А СРПП там только чтоб одна половинка в воздухе не висела? По моему смысл делать усилитель на 6Ф3П, это именно сделать два каскада на одном баллоне или сделать пушпулл с изящным решением когда всего два баллона, но при этом и выходной каскад, и усилитель напряжения , и фазоинвертор. А параллелить... Есть же другие лампы.

  • Like (+1) 1
Posted

Адью Ноты от Питера К. - две 6ф3п параллельно (в штатном пентодом включении, разумеется), триоды в СРПП, общая ОС с вторички. Конечно, связь через С, "без паштетов".

  • Like (+1) 1
Posted
11 часов назад, Юрий_Б сказал:

Покажите мне хоть одну схему с ДР или МКТ между каскадами на 6Ф3П.

вот Вам с дросселем .

результаты значительно лучше чем с резистором в аноде

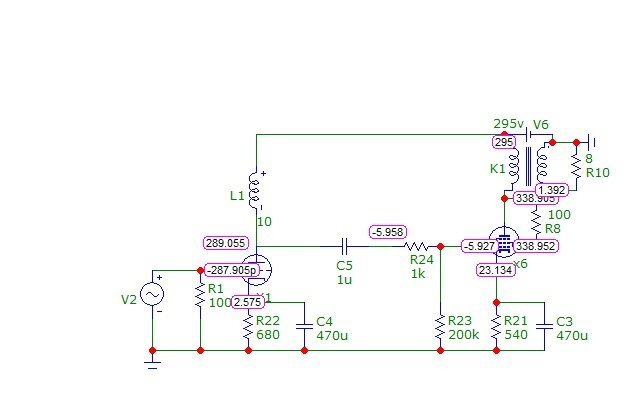

схема с дросселем в аноде.jpg

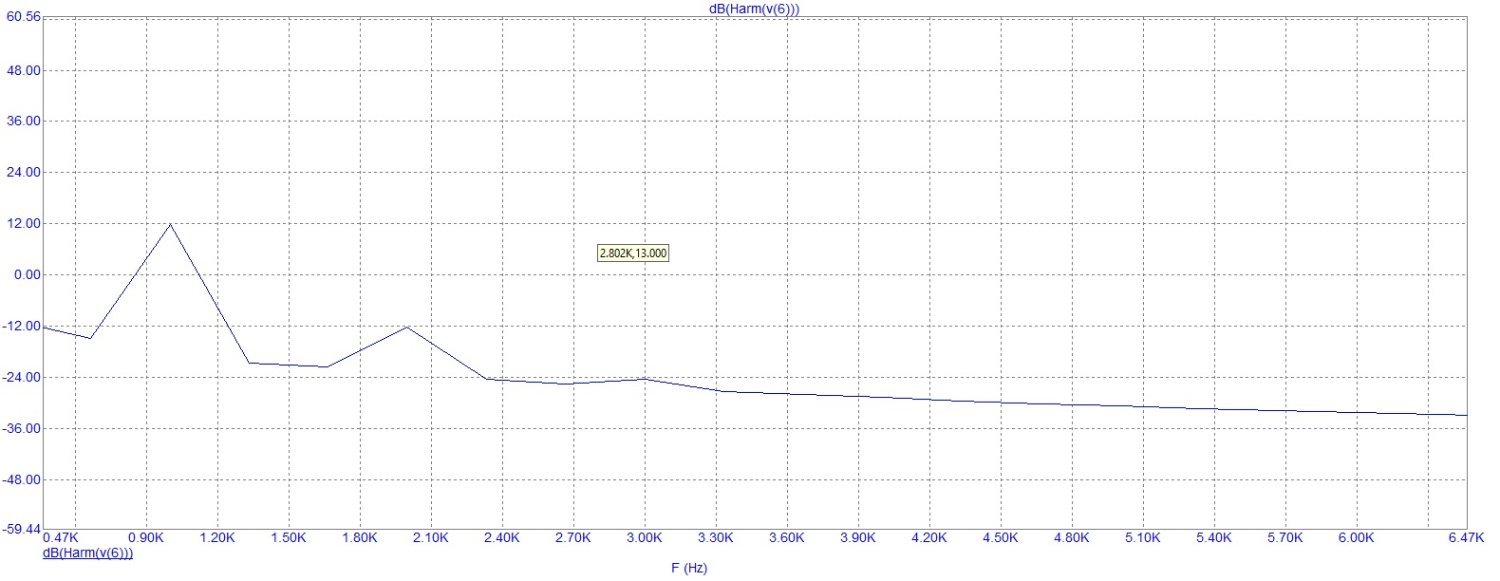

с дросселем в аноде искажения.jpg

Posted
17 минут назад, Kutun сказал:

вот Вам с дросселем .

результаты значительно лучше чем с резистором в аноде

схема с дросселем в аноде.jpg

с дросселем в аноде искажения.jpg

А с МКТ еще лучше будет, только не стоит овчинка выделки, моточные хорошие, хороших денег стоят.

Posted
31 минуту назад, U.L.F. сказал:

Зачем?

Да, она вполне "самодостаточная" лампа. Но руки то "чешуться"... .:smile-61:

Posted
35 минут назад, Xрюн222 сказал:

Сколько Гн минимум надо взять?

В симуляторе я ставил 10 генри

Posted
1 час назад, volli сказал:

Вот, с АП в теме по 6Ф3П

А если на 6ф5п в пентоде? Лежит небольшая кучка

Posted
5 часов назад, U.L.F. сказал:

А кто нибудь делал на 6Ф3(5)П двухкаскадную раскачку для мощных выходных ламп? Усилитель напряжения и драйверный каскад к какой-нибудь ГУ72 или 6с33с(ну просто как вариант).

Пробовал 6Ф3П качнуть 6С33С, не хватило усиления, но звук был хороший, сделал тандем с 6Ф5П, усиления было достаточно, но звук никакой, в итоге отошел от однолампового драйвера для 6С33С и поставил тандем из 6Н1П+6П14П-ЕВ, там и усиления хватило и звук больше всех радует

  • Like (+1) 1
Posted
9 часов назад, Xрюн222 сказал:

"Это несерьезно!"(С)

А что не серьёзно то ?

10 много ?

Ну можно 5 попробовать в симуляторе

Posted

Ну, это зависит от частоты симулируемого сигнала на входе. Иногда, вполне достаточно и 5гн.

Posted

Симуляции простейших схем, в т.ч.на 6ф3п, сами по себе не представляют никакого интереса, всё давно известно, лет не менее 70, а то и 80,  а  для практического применения мало будет и 100 Гн. Что известно ровно столько же. А может и все 100 лет уже.

Скажем, недавно, приличное устройство. От, предположительно, грамотных инженерОв. Дроссель в аноде - 200 Гн . Трансформатор, выходной линейный, первичка - такого же порядка индуктивность.





  • Like (+1) 1
Posted
8 часов назад, W_L сказал:

Пробовал 6Ф3П качнуть 6С33С, не хватило усиления, но звук был хороший, сделал тандем с 6Ф5П, усиления было достаточно, но звук никакой, в итоге отошел от однолампового драйвера для 6С33С и поставил тандем из 6Н1П+6П14П-ЕВ, там и усиления хватило и звук больше всех радует

А вот с дроссельной нагрузкой, усиления хватило бы..

  • Like (+1) 1
Posted
1 час назад, Xрюн222 сказал:

100 мало . Про 10 вообще нет и речи.

Я понял , Вы про спад по нч .

Posted
2 часа назад, CHEL_EV сказал:

А вот с дроссельной нагрузкой, усиления хватило бы..

усиления быть может и хватило бы, но вот места в корпусе вероятнее всего нет
