Выходники БТВЗ

Михаил К. · October 21

12 минут назад, nepalimso сказал:

Где я такое утверждал я просто посчитал собственную приведёную ёмкость двух катушек одна на ш другая на торе и всё . Остальное ваши домыслы.

У меня расстояние медь-медь больше раз в 10-15.

Оно в знаменателе.

И по вашей формуле, взятой непойми откуда, у любой однослойной катушки (хоть километр длиной)емкость =0.

и я объясняю в 1001 раз, что на торе 125х75 (135х85) можно замотать не весь сердечник, а сектор, причем меньшей площади, чем на Ш с тем же числом витков и сечением провода.

Значит на торе будет больше слоев и меньше ширина, чем на Ш.

И изоляцию я могу сделать толще из за большей площади окна.

nepalimso · October 21

Михаил К. а 10кгц будет .На первый взгляд у тн в раз 10 лучше.

По картинке Срас уже посчитали 104 пф возврат слоя уменьшает на 30 %

104*0.7=73пф это для рис 1 остальное выложу позже

Михаил К. · October 21

28 минут назад, nepalimso сказал:

Где я такое утверждал я просто посчитал собственную приведёную ёмкость двух катушек одна на ш другая на торе и всё . Остальное ваши домыслы.

Если на торе замотать весь сердечник, будет катушка 280 мм и 4 слоя и емкость по странной формуле - 1000 пик.

А если на нем же замотать сектор 60 мм, то будет 16 слоев (точно так же как на Ш с высотой окна 60 мм ) и типа емкость станет в 10 раз меньше. Так по вашей формуле выходит.

Без учета большего расстояния по наружному диаметру медь-медь.

Где источник вашей формулы ?

nepalimso · October 21

7 минут назад, Михаил К. сказал:

меня расстояние медь-медь больше раз в 10-15.

Это новые условия задачи

9 минут назад, Михаил К. сказал:

И по вашей формуле, взятой непойми откуда, у любой однослойной катушки (хоть километр длиной)емкость =0.

Это формула для расчета многослойной катушки несколько раз говорил Спр однослойной катушки на сердечнике равна Сст/3 где Сст ёмкость между сердечником и катушкой замкнули выводы однослойной катушки померили ёмкость между сердечником и катушкой любым прибором / 3 и всё.

nepalimso · October 21

18 минут назад, Михаил К. сказал:

А если на нем же замотать сектор 60 мм, то будет 16 слоев (точно так же как на Ш с высотой окна 60 мм ) и типа емкость станет в 10 раз меньше. Так по вашей формуле выходит.

Ну как то так я могу посчитать и без странных на ваш взгляд формул

но получу один и тот же результат уже для себя проверял и не один раз .

Михаил К. · October 21

28 минут назад, nepalimso сказал:

Это новые условия задачи

Дак как новые то ???

Если у вас 60 мм и 16 слоев, а у меня 280 мм и 4 слоя, дак какое еще новое, не понимаю...

280 делить на 60= 4.67 раза от края до края катушки.

16 слоев делить на 4 слоя =4 раза по виткам в слое.

ширина слоя 4.67 делить на число витков в слое 4 = расстояние в 1.17 раз шире между центрами витков.

Причем по внутреннему диаметру, а по внешнему и того больше - в 1.81 раз.

А медь-медь увеличится раз в 15 при таком раскладе. А оно -в знаменателе.

Я же все растолковал и даже эту вот картинку выложил для пущей иллюстрации.

Как же вы там интересно считаете - тут все пишем до третьего знака, а тут селедку заворачиваем...

Алексей · October 21

Михаил, почему разделительные трансыорматоры в основном(99%) не торы? Тор же вроде бы проще, ни каркаса, ни межслойных, мороки меньше короче... Если вы на торе намотаете сектором, да таким малым, как вы предлагаете, во сколько раз индрасс увеличится? Люди вон такие ухищрения используют, чтобы тор не "светил"...

Sergio · October 21

9 минут назад, Алексей сказал:

Михаил, почему разделительные трансыорматоры в основном(99%) не торы? Тор же вроде бы проще, ни каркаса, ни межслойных, мороки меньше короче... Если вы на торе намотаете сектором, да таким малым, как вы предлагаете, во сколько раз индрасс увеличится? Люди вон такие ухищрения используют, чтобы тор не "светил"...

Теорию (и практику) трансформаторов опровергаете? Как раз тор никуда не "светит".

Алексей · October 21

3 минуты назад, Sergio сказал:

Теорию (и практику) трансформаторов опровергаете? Как раз тор никуда не "светит".

Ага, не светит... Особенно если одна обмотка длинной в несколько раз меньше другой, сектором намотана.

nepalimso · October 21

35 минут назад, Михаил К. сказал:

Дак как новые то ???

Михаил К. посмотрите на меандр 2кгц неужели вы не видите что фронт у тн гораздо круче?

Buran81 · October 21

26 минут назад, Алексей сказал:

Ага, не светит... Особенно если одна обмотка длинной в несколько раз меньше другой, сектором намотана.

Есть такое понятие - Человек проблема. Это когда человек ищет не решение проблемы, с которой случаем сталкивается, а разыскивает сами проблемы. Ему без них скучно.

Вот на видео конструктор собирает СЕ 300Би на торах, и все у него как не странно хорошо.

А тут люди обясняют почему они в своих изделиях юзают торы.

nepalimso · October 21

Жаль ютуб не работает .

Buran81 · October 21

....

Карта · October 21

На торах тяжело SE делать, увы.

Buran81 · October 21

8 минут назад, Карта сказал:

На торах тяжело SE делать, увы.

Понятно дело. Надо же зазор сначала точный организовать, и уж потом под него мотатать обмотку. Но если процесс наладить и выпускать определённый модельный ряд, то Вай нот? Для нормальных,грамотных людей это все решаемо ,даже для высоковольтных мощных вых.ламп.

https://sklep.toroidy.pl/en_US/p/-TTG-GM70SE-Tube-output-transformer-7kOhm-GM70-SE/613

Xрюн222 · October 21

38 минут назад, Sergio сказал:

Теорию (и практику) трансформаторов опровергаете? Как раз тор никуда не "светит".

Периодически сталкиваюсь со светящими торами...На практике.

Sergio · October 21

Да, а некоторые ещё и направление проводов слышат. Тоже на практике. А кое-кто с инопланетянами контактирует...

Алексей · October 21

58 минут назад, Buran81 сказал:

Есть такое понятие - Человек проблема.

Да уж, каждый видет в другом то, что ему самому свойственно:)

У тех людей с видео (к сожалению не работает ютуб), тоже торы частично, секторами намотаны и не светят в эфир? Это все равно, что обзорам продавцов доверять, простите.

Может и вы вторички на выходниках мотаете не на всю высоту окна?

Карта · October 21

52 минуты назад, Buran81 сказал:

Понятно дело. Надо же зазор сначала точный организовать, и уж потом под него мотатать обмотку. Но если процесс наладить и выпускать определённый модельный ряд, то Вай нот? Для нормальных,грамотных людей это все решаемо ,даже для высоковольтных мощных вых.ламп.

https://sklep.toroidy.pl/en_US/p/-TTG-GM70SE-Tube-output-transformer-7kOhm-GM70-SE/613

Роман, есть одно но.

По 170 евро хорошо (кстати, не верю полякам, они и в силовики не могут), НО кто нафиг купит??? А по 25 евро... не то :)

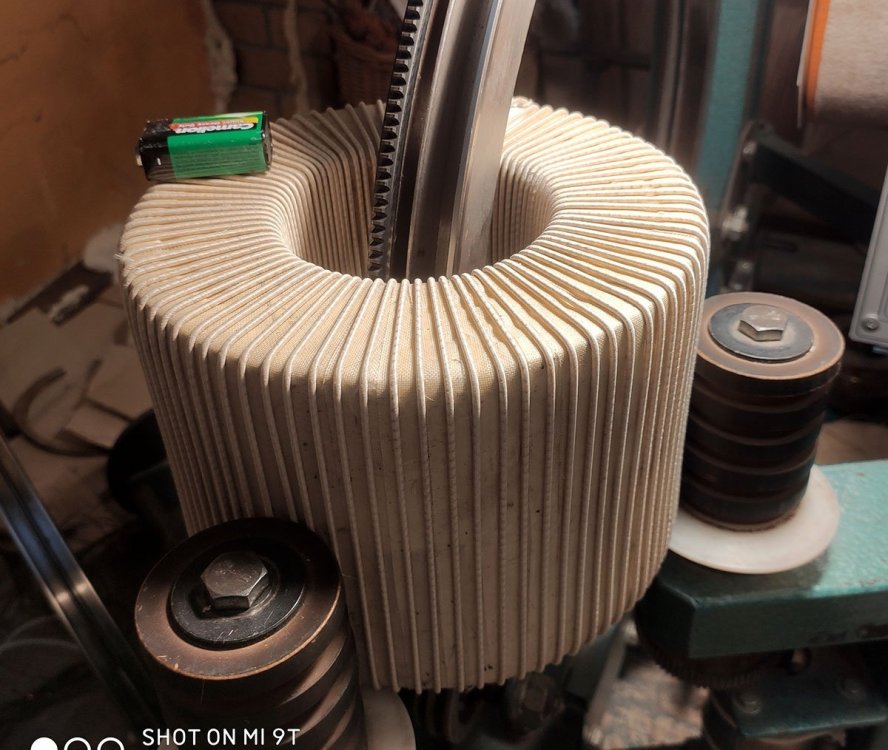

Мой рекорд - для SE 6С41С.

39 минут назад, Sergio сказал:

Да, а некоторые ещё и направление проводов слышат. Тоже на практике. А кое-кто с инопланетянами контактирует...

Направление не знаю, но 6 см провода слышал. В питании.

nepalimso · October 21

к чему бы это

Buran81 · October 21

5 минут назад, Карта сказал:

кстати, не верю полякам, они и в силовики не могут

Да это понятно ... че они там могут то,эти поляки?. То ли мы:-))

6 минут назад, Карта сказал:

Мой рекорд - для SE 6С41С.

Так на ГМ70 зазор больше должен быть, по идее даже проще его организовать. Михаил кстати показывал нано (или аморфные торы) резаные как ПЛ, в двух местах. Удобно.

Stan Marsh · October 21

11 минут назад, Карта сказал:

НО кто нафиг купит???

Лично знаю двоих, купили прям в корпусах. FEZZ AUDIO

Xрюн222 · October 21

1 час назад, Sergio сказал:

Да, а некоторые ещё и направление проводов слышат. Тоже на практике. А кое-кто с инопланетянами контактирует...

Это тут причём? Направление проводов слышно, это 100% ный мед.факт, но с этим в другой раздел, соответствующий.

Карта · October 21

8 минут назад, Stan Marsh сказал:

Лично знаю двоих, купили прям в корпусах. FEZZ AUDIO

2/146000000

Cat777 · October 21

3 часа назад, Stan Marsh сказал:

Лично знаю двоих, купили прям в корпусах. FEZZ AUDIO

Ну на корпуса я не сподвигся, а пару ихних трансов SE 6С33С прикупил в своё время. И силовые под нужные мне напряжения и токи они намотали на заказ. По ценам тогда вышло примерно процентов на 20 дешевле, чем нынешние. Я не хочу сказать, что польские трансы плохие, но, как говорилось в классике отечественного кинематографа: - Так вообще ребята они ничего. Но вот некоторая эстетическая недоразвитость…

Рома! Твои трансы укладывают польские на все лопатки, сколько там их у них есть…

Короче - нет звука. Транзисторность (даже учитывая то, что однотакт был на нелюбимой многими 33-й), некоторая стерильность, и желание что-то срочно поменять. Как только подключил тр-ры Романа, сразу появилось всё. Разумеется, кроме транзисторности. Уж она то исчезла напрочь! Само собой режимы лампы были и в том и в другом случае настроены с учётом самих выходников. Так что первое дело в звуке, это трансформатор. Рассчитанный под конкретную лампу и режимы работы. Прелесть и музыкальность любой лампы можно легко убить плохим трансформатором, хоть он из супер-пупер железа сделан и намотан как положено по всем канонам. Роман умеет трансформаторы считать, этого у него не отнять.

P.S.: Рома! Твои трансы под ГМ70 ждут своего часа! Я готовлюсь понемногу :smile-09:
