Guest Zampotech
Posted

Из любопытства как-то сделал вот такой фильтр

это был реальный ФНЧ, рассчитаный на низкую частоту


Фильтр был изготовлен по такой схеме:


Так выглядела конструкция:


И соотвественно результат его работы.

Спектр помех в сети:




Спектр помех после фильтра:


Posted

Выше 1 кГц хорошо обрезано, а нечетные 3, 5 и 7 практически не тронуты. В данной схеме с ними могут помочь только режекторные фильтры, как советовалось в очень старом Радио в дополнение к феррорезонансному стабилизатору.
По конструкции - такие фильтры желательно вытягивать в линейку как на принципиальной схеме, да еще и железную перегородку ставить между синфазным дросселем и радиодросселями, это не считая железной/алюминиевой коробки для всего фильтра.

  • Like (+1) 1
Guest Zampotech
Posted
10 часов назад, alss сказал:

Выше 1 кГц хорошо обрезано, а нечетные 3, 5 и 7 практически не тронуты.

Да, нетронуты. Они находятся ниже частоты среза ФНЧ (370гц). Фильтр-пробки на эти частоты конечно не помешали-бы. Хотя на мой взгляд достаточно одного фильтра-пробки, на 7-ю гармонику, остальные упадут автоматически



10 часов назад, alss сказал:

По конструкции - такие фильтры желательно вытягивать в линейку как на принципиальной схеме, да еще и железную перегородку ставить между синфазным дросселем и радиодросселями, это не считая железной/алюминиевой коробки для всего фильтра.

Эта конструкция была изготовлена исключительно из нездорового любопытства, только в качестве получения результата "а что будет, если..?"

Posted
1 час назад, Zampotech сказал:

из нездорового любопытства,

получились здоровые (не в смысле - большие) результаты, очень полезно, спасибо.
PS. После как-нибудь посмотрю спектр после синус-фильтра - когда себе новый сделаю, старый забрали и не отдают... И не откажешь родному человеку.

Guest Zampotech
Posted
21 час назад, alss сказал:

получились здоровые (не в смысле - большие) результаты, очень полезно, спасибо.

Я удовлетворил свое любопытство и в общем-то успокоился. Но один итальянский юзер, который повторил этот фильтр по моей инструкции сообщил что при работе с наушниковым усилителем сцена в паузах стала "чернее черного" (дословный перевод с английского)


Большим открытием для меня стало то, что продукция EPCOS в Италии доставляется только по заказу, за какое-то чудовищное время и за сумашедшие деньги, раз в 10 дороже чем у нас на то время. Поэтому юзер мотал катучшки самостоятельно.

  • 3 months later...
Posted

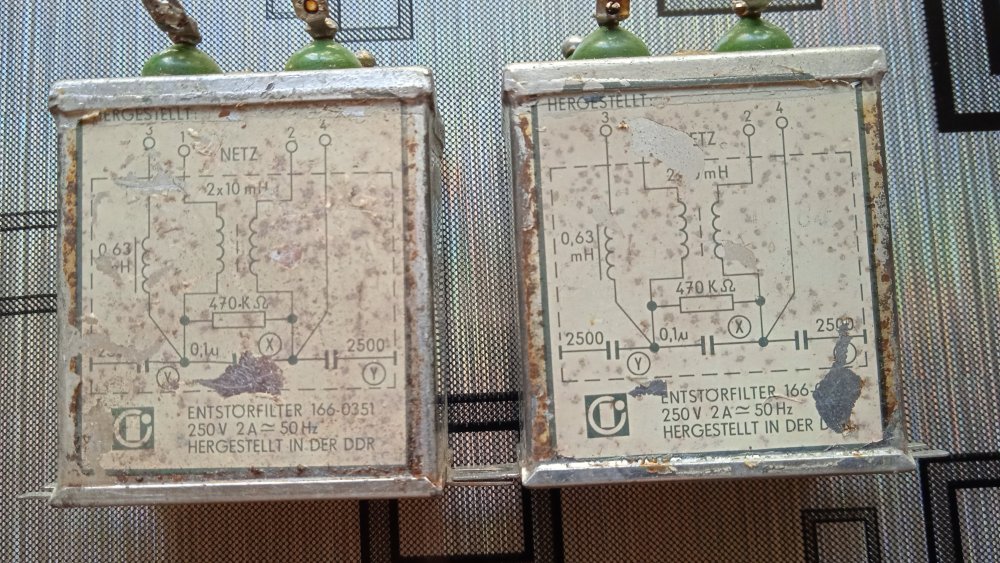

Сей фильтр прикупил на барахолке, еще стояли два кон-ра, один на 40мкФ 160 МР, второй 8мкФ 630в МКР, странность в том, что сделан не симметричным, вопрос для чего. По моему разумению дроссель стоит только на фазу из экономии.


  • 4 weeks later...
Posted

Коллеги. Делал все эти фильтры . На все свои предусилители, усилители, ушниковые ламповые и не ламповые. Слушал пару лет. В итоге распаял их, и убрал из тракта. Звуку стало много лучше. Кому надо скину фото и схему  фильтров которые изготовил, а потом распаял.

  • Like (+1) 1
Posted
10 часов назад, Igor T сказал:

Коллеги. Делал все эти фильтры . На все свои предусилители, усилители, ушниковые ламповые и не ламповые. Слушал пару лет. В итоге распаял их, и убрал из тракта. Звуку стало много лучше. Кому надо скину фото и схему  фильтров которые изготовил, а потом распаял.

Вот это правильно.

  • Hmm... (-1) 1
Posted
1 hour ago, юрий робертович said:

100%, нафиг не надо фильтров импульсных помех.

Это ничего что тема про фильтры?

1 hour ago, юрий робертович said:

Шушурина Ламма

Опять Родина слонов. Неужто г-н Ламм изобрёл?

  • Like (+1) 1
Posted
4 часа назад, ДимДимыч сказал:

Вот это правильно.



3 часа назад, юрий робертович сказал:

100%, нафиг не надо фильтров импульсных помех

Тут не могу согласится.  Делал фильтр от сетевых помех, телевизор ЖК показывал чище, т.е яркость,цвета и резкость были намного лучше.

Posted

Если есть польза для бытовой аппаратуры, значит в сети переменное напряжение очень гадит у многих.  Для аудиотехники получается тоже должна быть польза, не только на слух, потому что слух у людей разный, прежде всего нужно доверять измерительной приборам, а то так недолго дойти до аудиофилии, нравится, не нравится.

Posted
3 часа назад, юрий робертович сказал:

Еще и фильтр от постоянки Шушурина Ламма прикрепите, но-но...

Вот это я просто не понимаю, чем плох такой фильтр ?  Ведь многое зависит от схем усилителей и их питания, или я не прав ?

Posted

Еще и фильтр от постоянки Шушурина Ламма ....... Эти тоже делал и тоже распаял. На мой слух с сетевыми фильтрами  в аудиотехнике звук становится суховатым не живым.

Posted

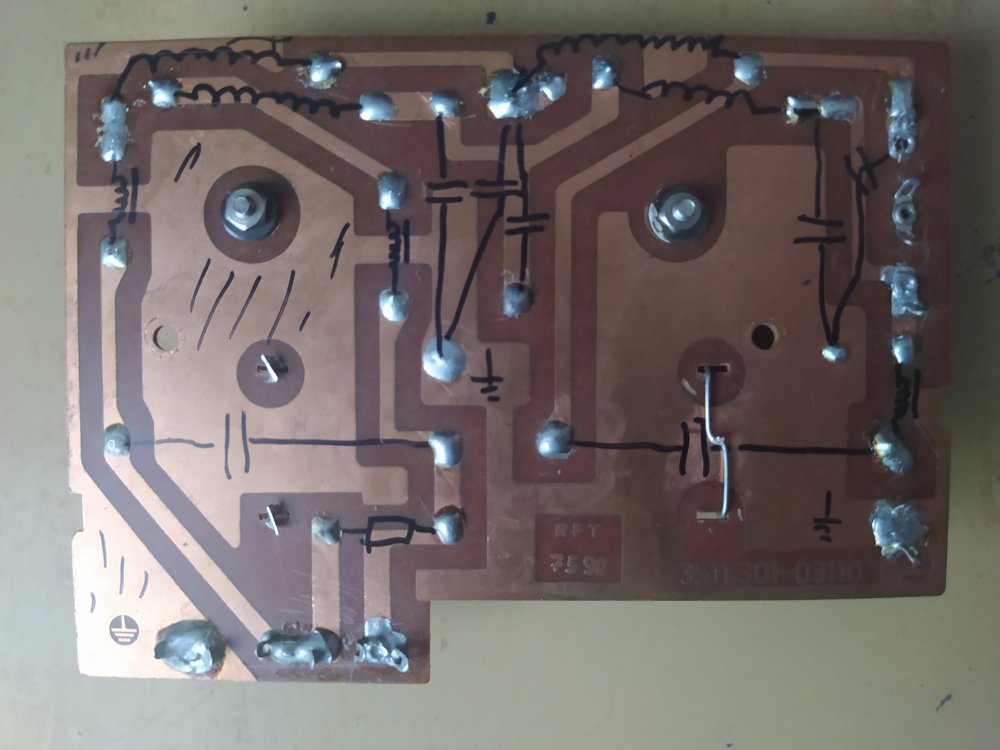

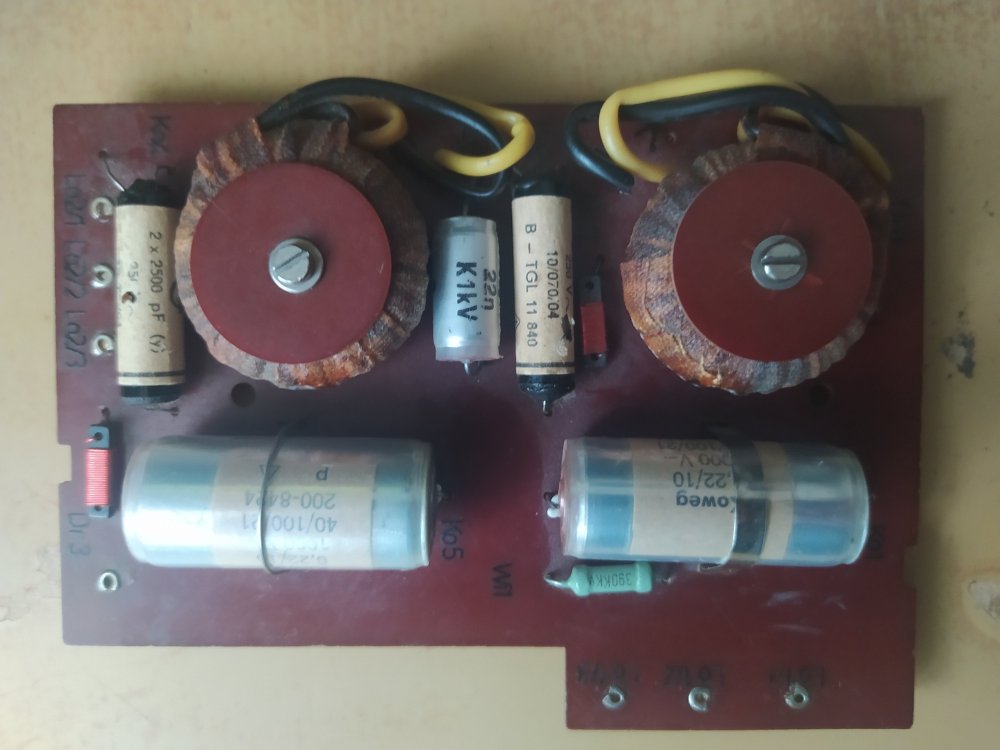

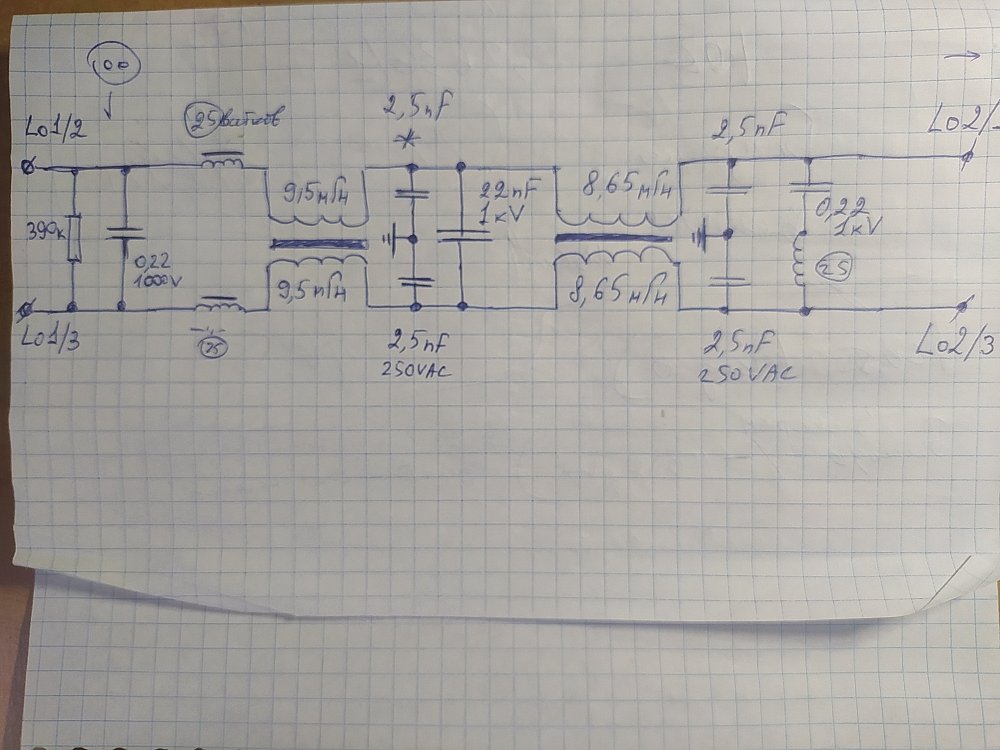

Нашёл у себя такой фильтр, вроде,  RFT, срисовал схему, получилось вот такое. В реале еще не пользовал, пока.           image.thumb.jpeg.3e9cb0cdeb87b5e612483c3accc8c43d.jpegimage.thumb.jpeg.6fdd047b886bd20fb86d27f1ba1be41b.jpegimage.thumb.jpeg.504f185c926f406941cdbf4ba68ddacc.jpeg

  • Like (+1) 1
Posted
16 часов назад, Dolboyacher сказал:

Нашёл у себя такой фильтр, вроде,  RFT

Этот фильтр от телеграфного аппарата или телетайпа. Стояли раньше на работе такие аппараты. Там стоял коллекторный двигатель, довольно мощный. Фильтр ставился чтобы при работе двигателя от него не шли помехи в сеть 220в.

  • Thanks (+1) 1
Posted
В 29.04.2023 в 11:59, matss сказал:

Делал фильтр от сетевых помех, телевизор ЖК показывал чище, т.е яркость,цвета и резкость были намного лучше.

Удивительно! Самое интересное, что в самом ТВ импульсный БП срущий помехами....

Posted

Сдаётся мне, фильтр сетевого в наше время не будет помехой ни для какого компонента. Другое дело, что стоит ли самому изобретать/изготавливать? На вторичке можно купить очень дешево на любые токи. В своём распределителе питания индустриальные фильтры отлично себя показали.
