SE 6Ж4П+6П43П-Е, 6П41С, 6П31С, EL36 Ультралинейный режим с импульсным блоком питания.

немой · July 23

Только что, lenivo сказал:

Ну да 6п15п меняется легко на 6п9, а не на 6п43п-е...... Я и говорю подход к ним нужен разный был.

Вам как бы уже намекали ... что лампы разные от слова совсем ...

А именно ...Пентод и Лучевой тетрод .... и зачем упорствовать ...

П.С Просто напоминает анекдот про двух студентов ... которые покойника режут...

lenivo · July 23

3 минуты назад, немой сказал:

Вам как бы уже намекали ... что лампы разные от слова совсем ...

А именно ...Пентод и Лучевой тетрод .... и зачем упорствовать ...

П.С Просто напоминает анекдот про двух студентов ... которые покойника режут...

А разве, я утверждал, что то другое? Перечитайте снова, что я написал. Я написал , что у них абсолютно разное устройство и назначение.

А 6п15п и EL360 я приравнял только по назначению, а не типу ламп. Если вы рекламируете EL360, то и выкладывайте по ней материалы и примеры реализации усилителей. А так ламп наделали несколько тысяч типов, но для звуковых усилителей применяем очень ограниченное число типов ламп.

У меня много импортных ламп накуплено, но вот для звука они плохо подходят. И лежат просто место занимают. Обжёгся и не раз. Я лампами более 15 лет в хобби занимаюсь....... И такие разводки -типа редкая и крутая лампа, но на ней нет примеров удачных конструкций......... так как очень редка...... меня просто раздражают.

немой · July 23

EL360 и EL36 абсолютно одинаковы как на пример EF 80 и EF 800...

На этом откланиваюсь ... Пойду пересчитаю лучше залежи 6П43П-е с серебристыми надписями и красными ... :smile-17:

:smile-33:

lenivo · July 23

3 минуты назад, немой сказал:

Пойду пересчитаю лучше залежи 6П43П-е с серебристыми надписями и красными ...

Вот это более интересно. И фото интересны - есть ли визуальные отличия по годам выпуска.... И есть ли эти лампы другого производителя - не "РЕФЛЕКТОР"? Или их только на одном заводе делали?

Это мне интересно.

W_L · July 23

4 часа назад, lenivo сказал:

Вот это более интересно. И фото интересны - есть ли визуальные отличия по годам выпуска.... И есть ли эти лампы другого производителя - не "РЕФЛЕКТОР"? Или их только на одном заводе делали?

Это мне интересно.

Только Рефлектор их и делал, других я лично не встречал, как и мои знакомые, кто занимается лампами

lenivo · July 25

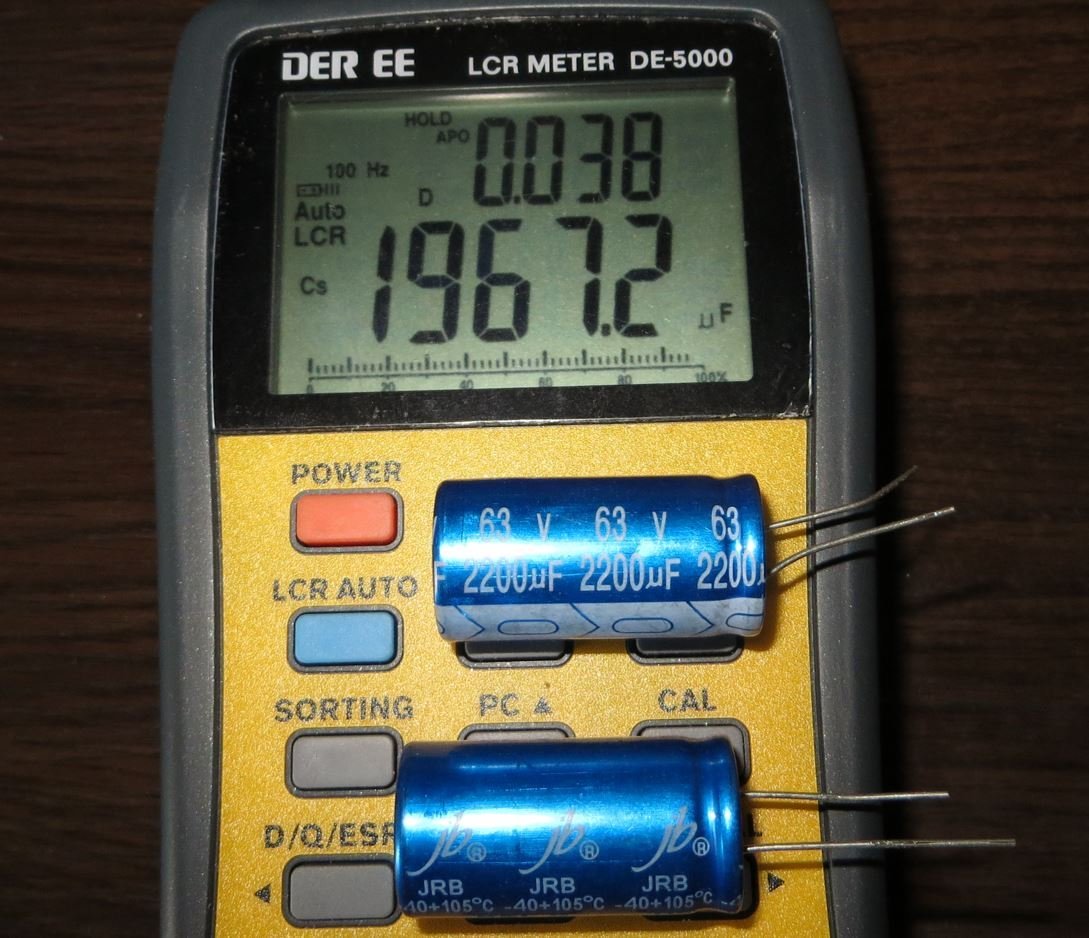

Душа не выдержала и заменил Конденсаторы Филипсы 330 мкф63 вольта на JRB 2200 мкф 63 вольта.

Померил их LCR тестерами . По показаниями DE-5000 параметры кроме емкости примерно одинаковые.

А вот китайский тестер параметры у JRB намерил лучше.

По звуку стало чуть чуть лучше на НЧ и детальность стала выше.

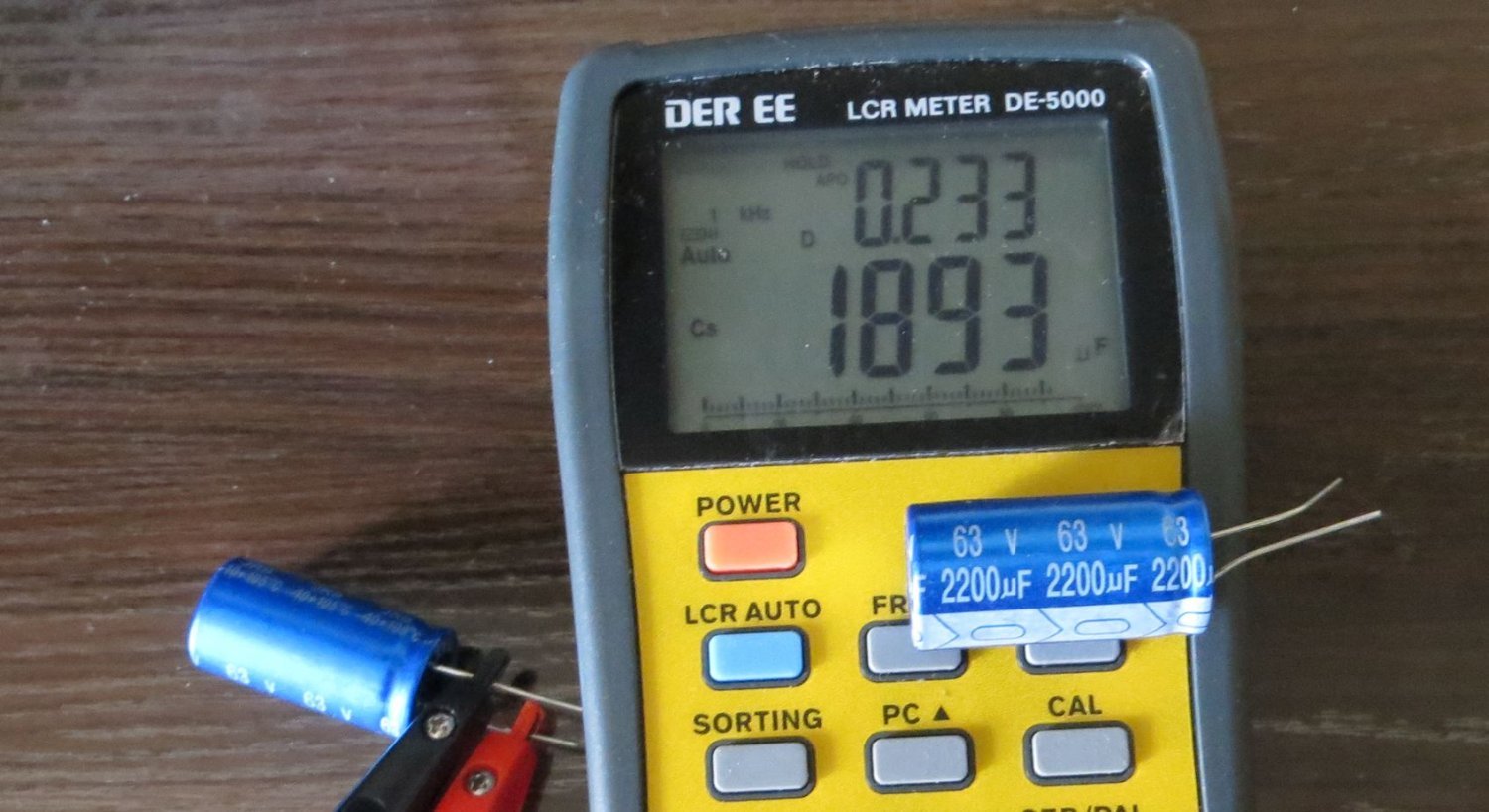

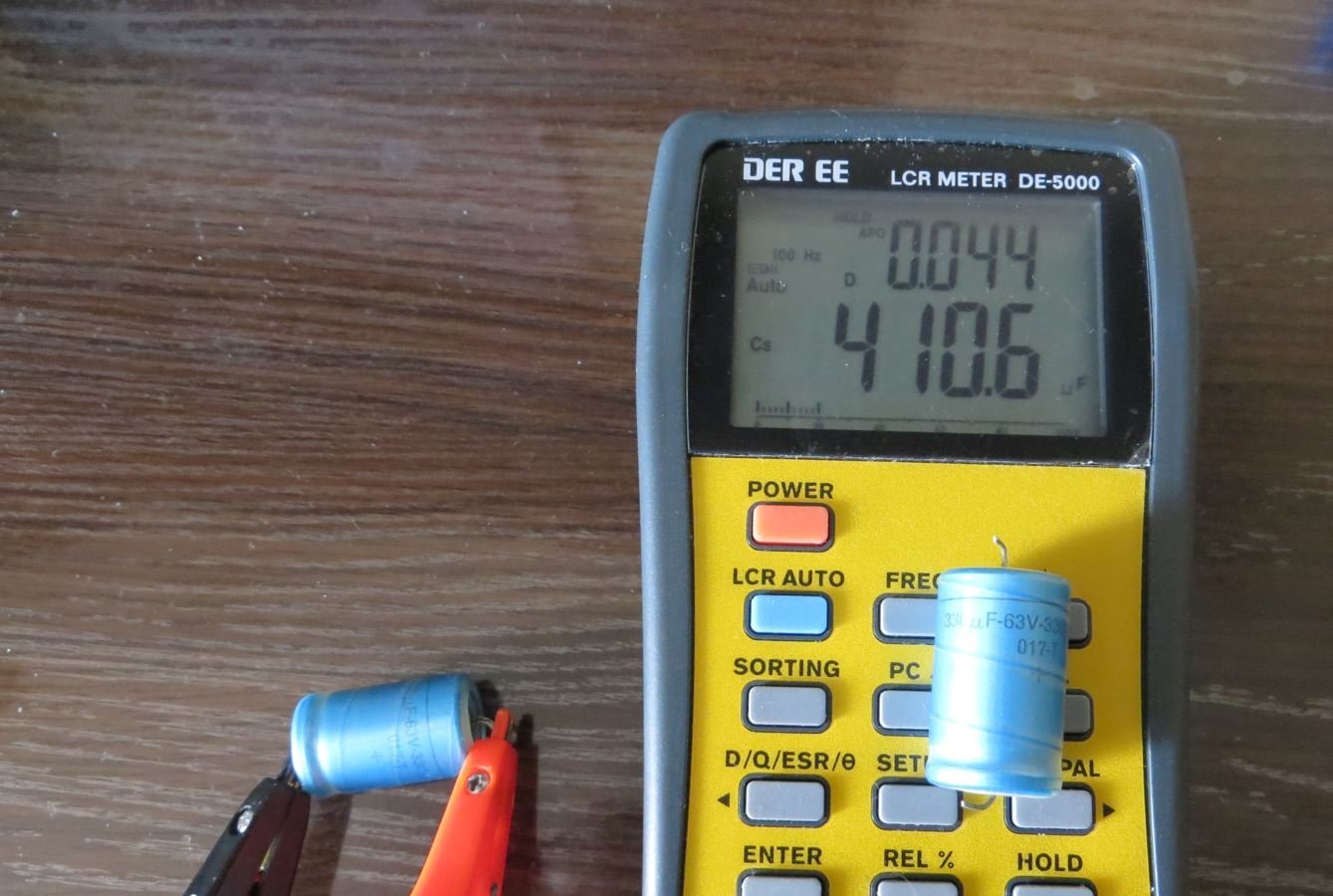

Измерение на частоте 100 Гц

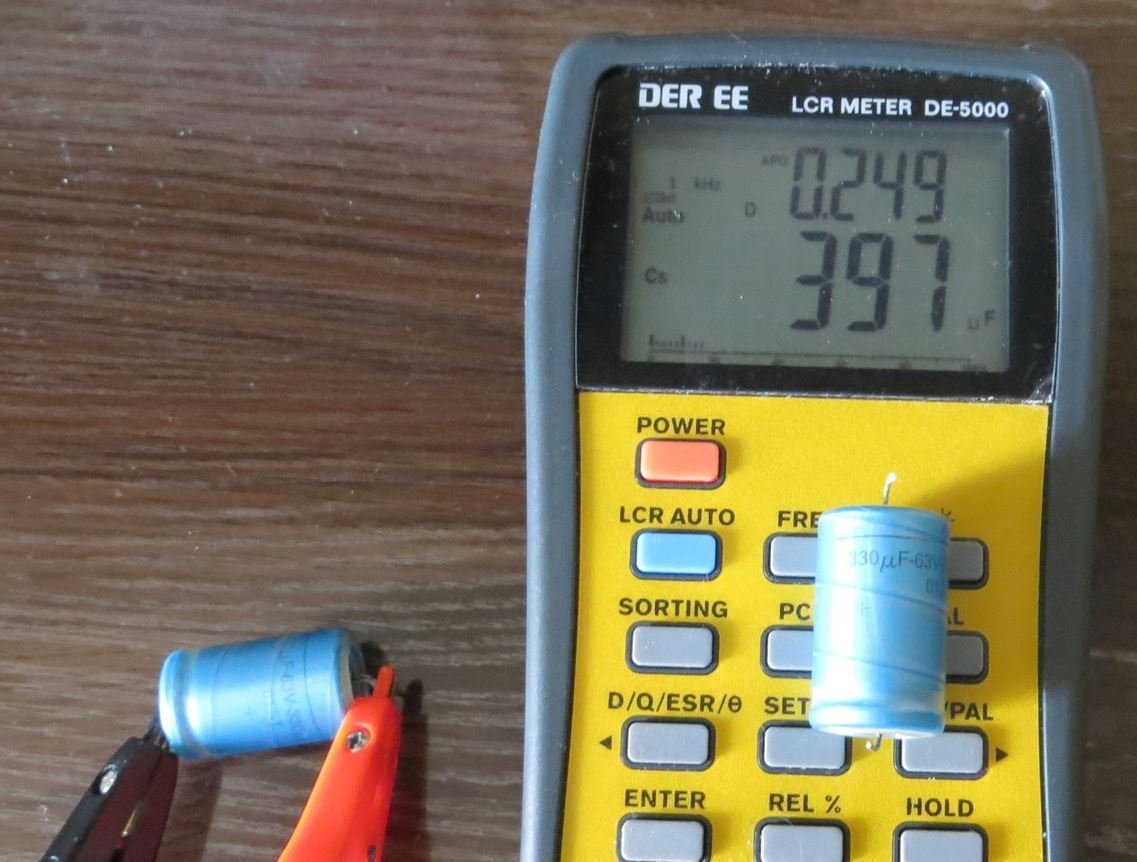

Измерение на частоте 1000 Гц

Измерение на частоте 100 Гц

Измерение на частоте 1000 Гц

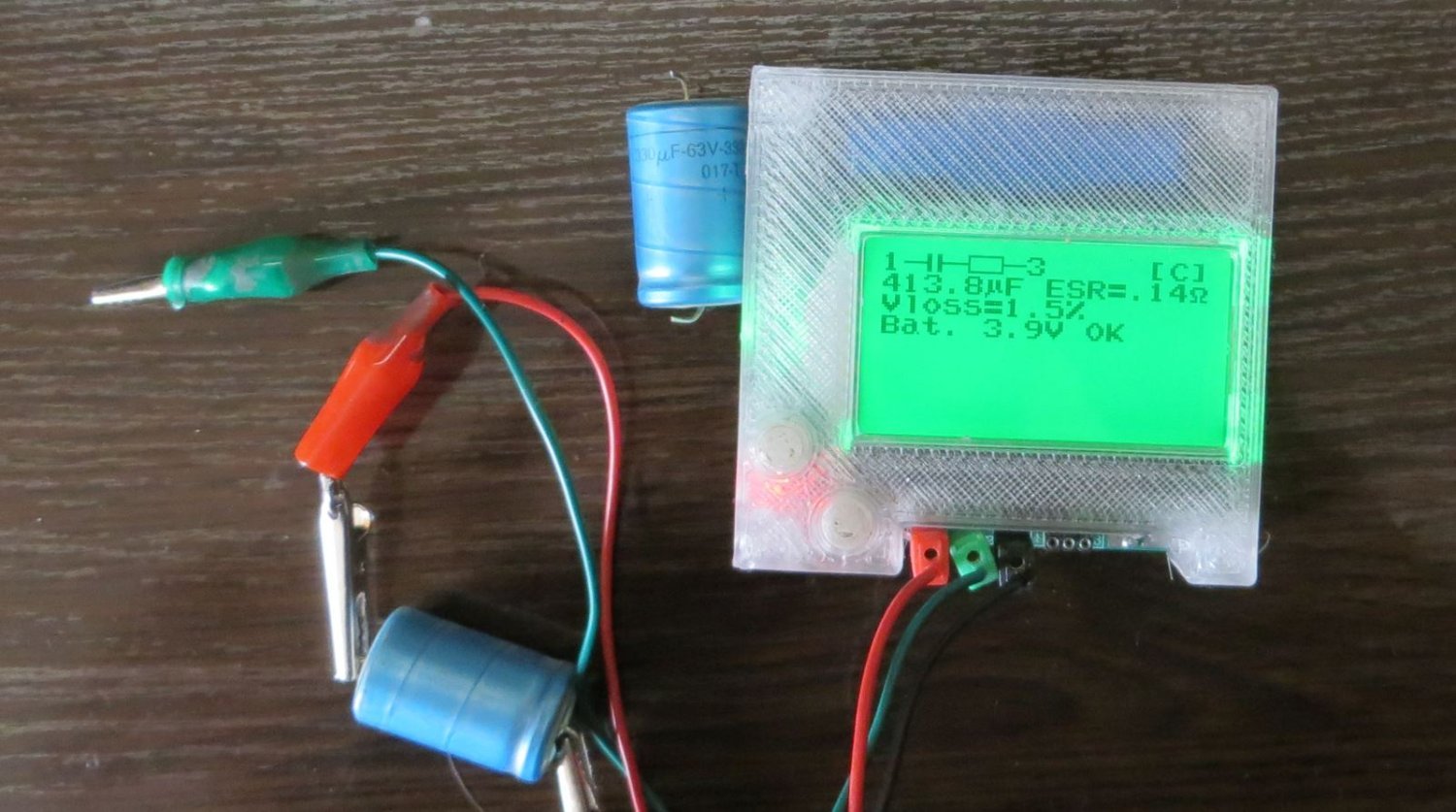

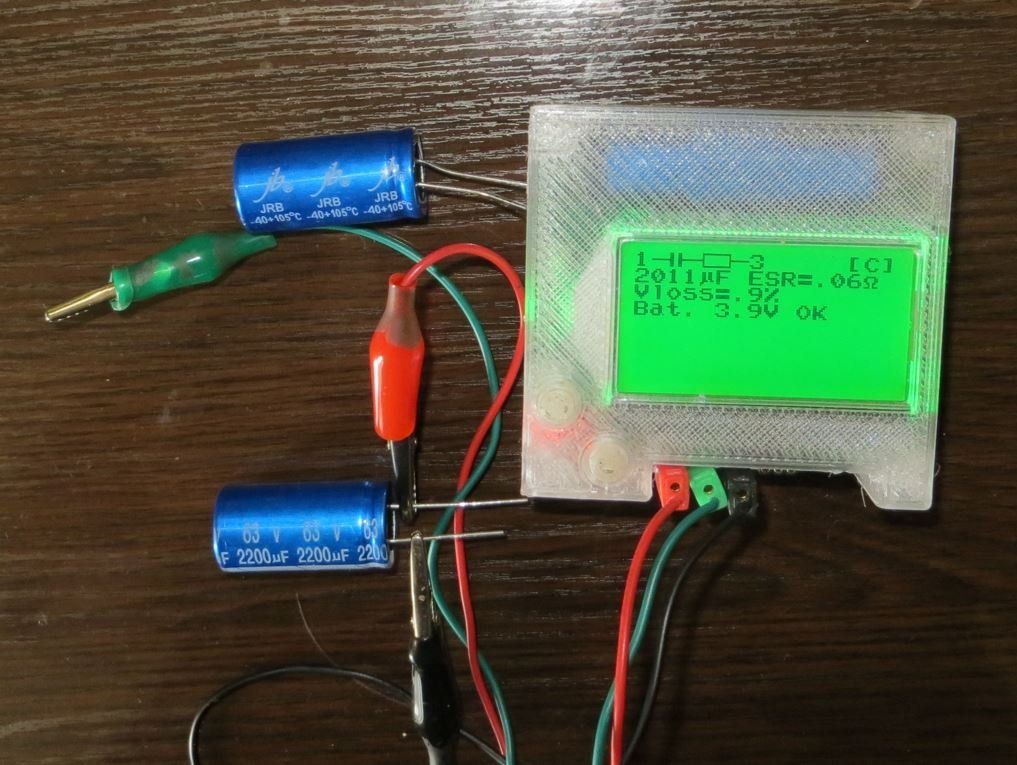

Китайский LCR тестер

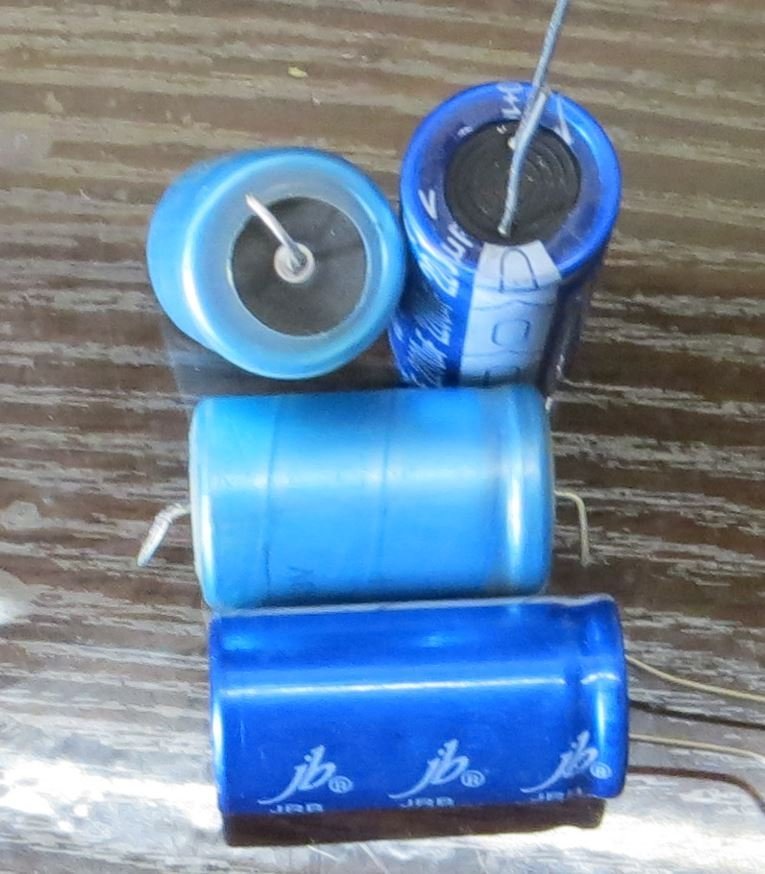

Сравнение габаритов

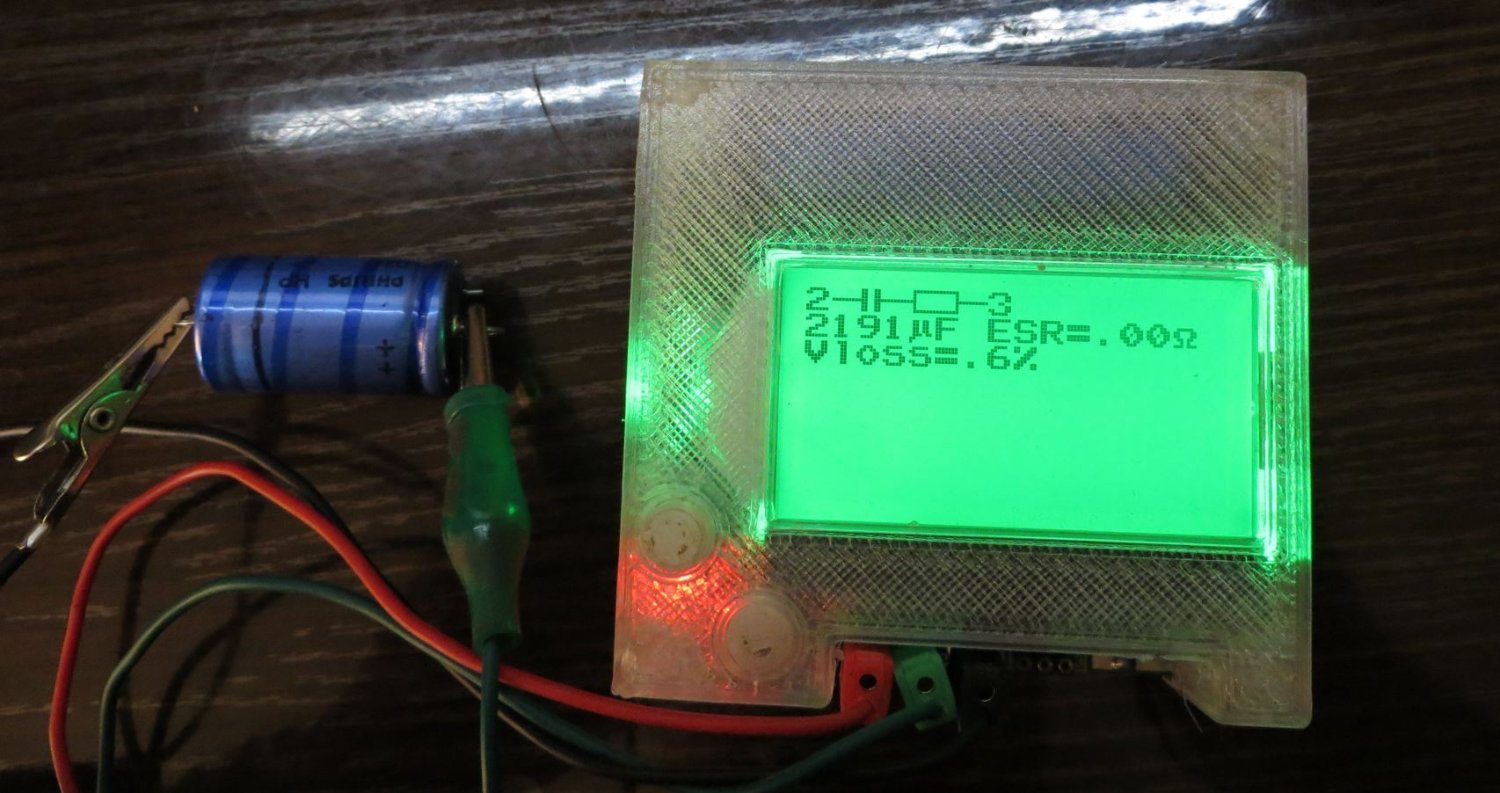

У меня есть качественные Филипсы на 2200 мкф, но они на 40 вольт, а вот 63 вольта есть только 330 мкф и другой серии.

А напряжение на катоде 40-43 вольта, в зависимости от лампы.... Поэтому конденсаторы поставил на 63 вольта.

В целом звук очень качественный -играет выключать не хочется и не хочется и другой усилитель подцеплять....

С SE 6ж4п+6п43п-е - есть разница в звуке, но скорее она обусловлена выходными трансформаторами ..... Разница в габаритах ( в 4 раза, а может и больше), разница в Ктр . У 6п43п-е - Ктр=22, а У EL36 Ктр=32.

EL36 - нч более глубоко "копает" и есть нюансы по детальности - они чуть лучше.

НО у У 6п43п-е - звук чуть более плотный и, за счёт этого, некоторые звуковые эффекты как бы более насыщены и объёмнее в пространстве....

Но это отловить можно только на очень знакомых записях и то не всегда....

Но усилитель на EL36 - ещё не прогрелся после апгрейда..... Звук ещё чуть чуть поменяется.

А вот сравнивая с SE EF800+EL36 в триоде (этот вариант до апгрейда) с линейным силовым трансформатором на торе и SE 6ж4п+EL36 в ультра линейном режиме с импульсным блоком питания ( он же после апгрейда). Разница в звуке очень большая. После апгрейда усилитель сильно лучше стал играть. И мощность чуть чуть выросла.

Хотя Сохранились, Выходные трансформаторы, комплект выходных ламп, корпус, входные разъёмы, выключатели, регулятор громкости, ламповые панельки для выходных ламп и ламели для монтажа деталей.....

НО после апгрейда лампы стали работать в более щадящем режиме - анодное напряжение снизил с 320 вольт до 240 вольт, а анодный ток вырос незначительно- всего с 48 мА до 55 мА. Но за счёт смены режима с триодного на ультралиненый мощность даже выросла ..... Максимальное выходное напряжение T-RMS с 5,6 вольта увеличилось до 6,3 вольт ...... Но это всё равно не нужно - много, усилитель играет на акустике максимум до 2 вольт, а чаще в районе 0,5 вольта. Поэтому смысла перекаливать лампы нет.

Также выкусил у выходного трансформатора - всю пере коммутацию с 4 омной акустики на 8 омную, сделанную через переключатель. И так как мощности всё равно было больше, чем использовалось сделал самый сильноточный вариант с о всеми параллельными выходными обмотками. И перепаял заделку проводов к акустическим клеммам через клеммную насадку под винт 5 мм (у меня такие разъёмы для АС со стороны усилителя)..... Этим убрал места переходов четырех выходных проводов трансформатора , сечением 1,1 мм каждый, через один провод сечением 1 мм. Как ни странно такая перекоммутация выходной обмотки добавила качества звука и серьёзно добавила. А сперва вообще хотел оставить как было......

Заменил электролиты - два Кендейла по 1000 мкф и два РОЕ по 220 мкф ( по одному на каждую лампу - 1000 мкф на выходные лампы и 220 мкф на драйверные лампы). Заменил на всего один РОЕ 1500 мкф - и от него запитаны все каскады без разделения ........ Как бы стало сильно лучше - ясности добавилось и НЧ стали ниже играть, хотя общая емкость в анодном питании снизилась с 2400 мкф до 1500 мкф+200 мкф (в электронном дросселе стоит).

Но и с импульсным блоком питания классические схемы включения анодных конденсаторов - работают плохо, если вообще работают ..... С импульсным блоком питания классические схемы включения анодных конденсаторов - приводят либо к срыву стабилизации импульсного блока питания , либо к возбуждению каскадов.

sova · July 25

1 час назад, lenivo сказал:

Но и с импульсным блоком питания классические схемы включения анодных конденсаторов - работают плохо, если вообще работают .....

А что такое "классические схемы включения анодных конденсаторов" ?

Как их еще можно включать, кроме как с плюса на минус ?

lenivo · July 25

23 минуты назад, sova сказал:

А что такое "классические схемы включения анодных конденсаторов" ?

Как их еще можно включать, кроме как с плюса на минус ?

Включать можно по разному.

Можно и так.

Поиск показывает множество принятых стандартных вариантов.

Но речь шла о ламповых схемах с разделением каскадов сопротивлениями по анодной линии.

немой · July 25

1 час назад, lenivo сказал:

Но речь шла о ламповых схемах с разделением каскадов сопротивлениями по анодной линии.

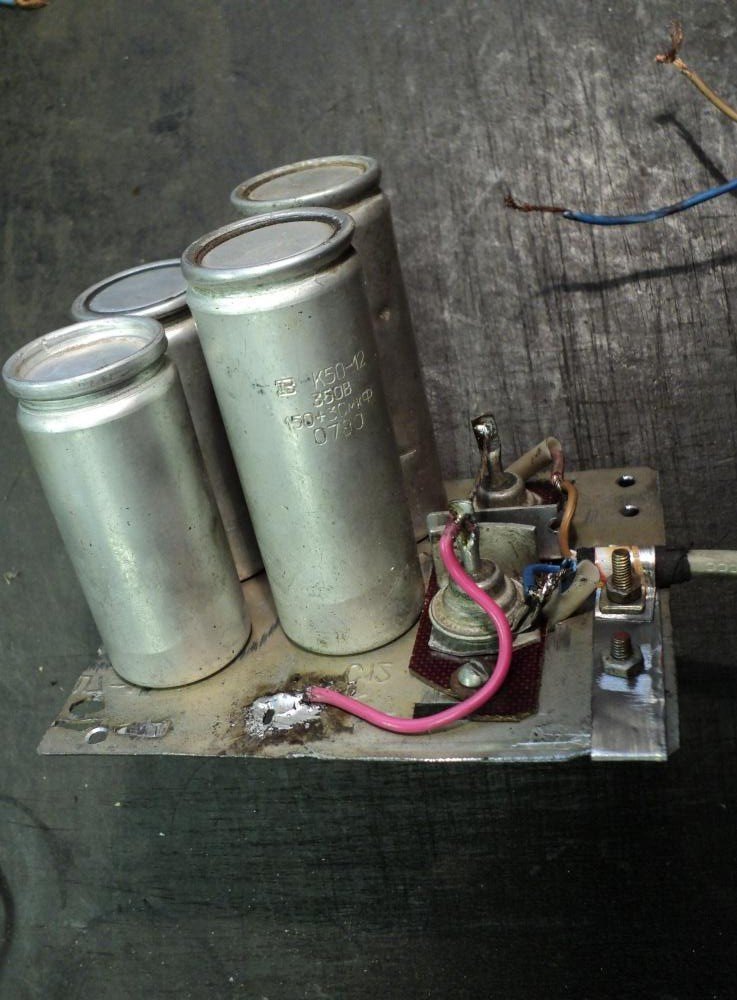

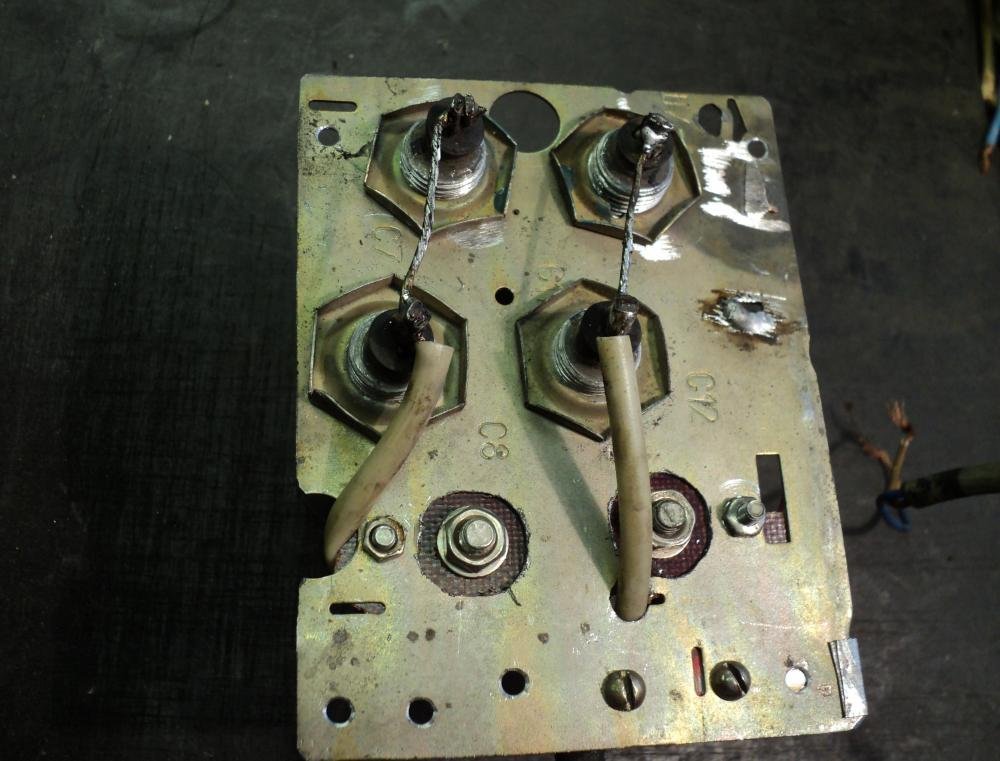

На фото аналог неПолярного кондёра ... Сам практику с диодами вместо резисторов ...

А разделение каскадов резисторами уменьшает пульсацию / можно и дроссель использовать ...

sova · July 25

1 час назад, lenivo сказал:

Включать можно по разному.

Можно и так.

Поиск показывает множество принятых стандартных вариантов.

Но речь шла о ламповых схемах с разделением каскадов сопротивлениями по анодной линии.

Такое послед включение дает мутнейший звук.

немой · July 25

1 час назад, sova сказал:

Такое послед включение дает мутнейший звук.

А вот в качестве пусковых ёмкостей иногда выручает...

sova · July 26

23 часа назад, немой сказал:

А вот в качестве пусковых ёмкостей иногда выручает...

На фото вижу не послед а парр вкоючение

немой · July 26

13 минут назад, sova сказал:

На фото вижу не послед а парр вкоючение

А если так посмотреть ...

sova · July 26

8 минут назад, немой сказал:

А если так посмотреть ...

Если так то да

lenivo · August 3

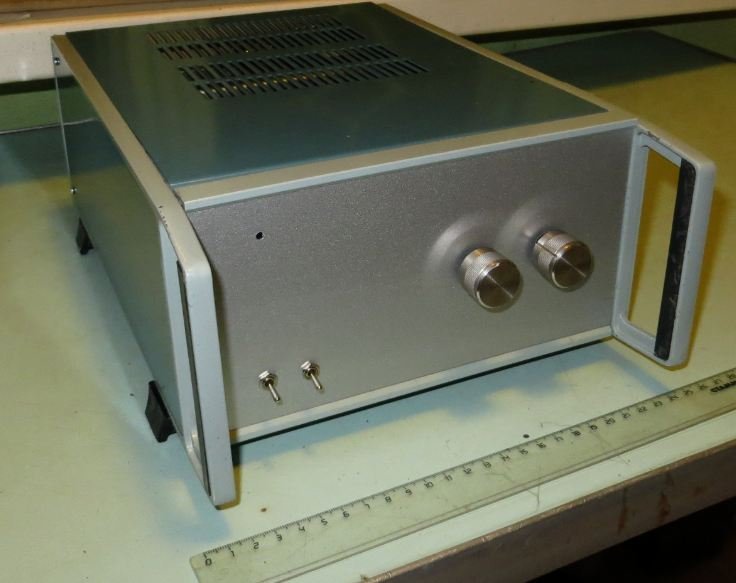

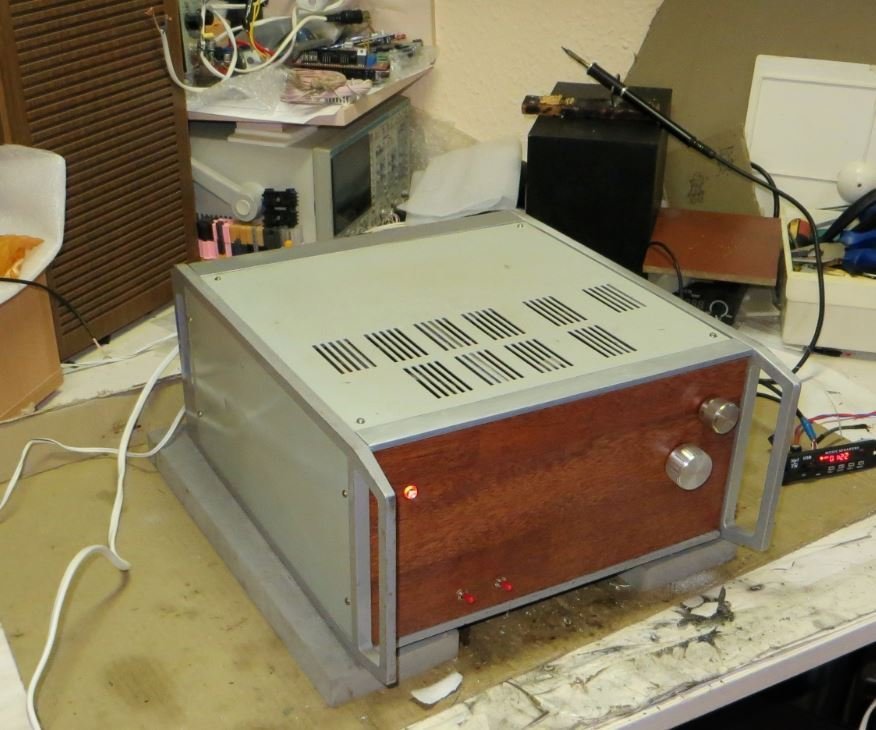

Усилитель SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ прогрелся. И устроил сравнение по звуку 4-х ламповых усилителей- SE 6ж4п+6п43п-е в ультралиненом включении с ИПБ , SE c3m+EL84 Telefunken в триодном включении с фиксированным смещением, PP 6н24п+6п6с в ультралинейном включении.

1. SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ

2. SE 6ж4п+6п43п-е в ультралиненом включении с ИПБ

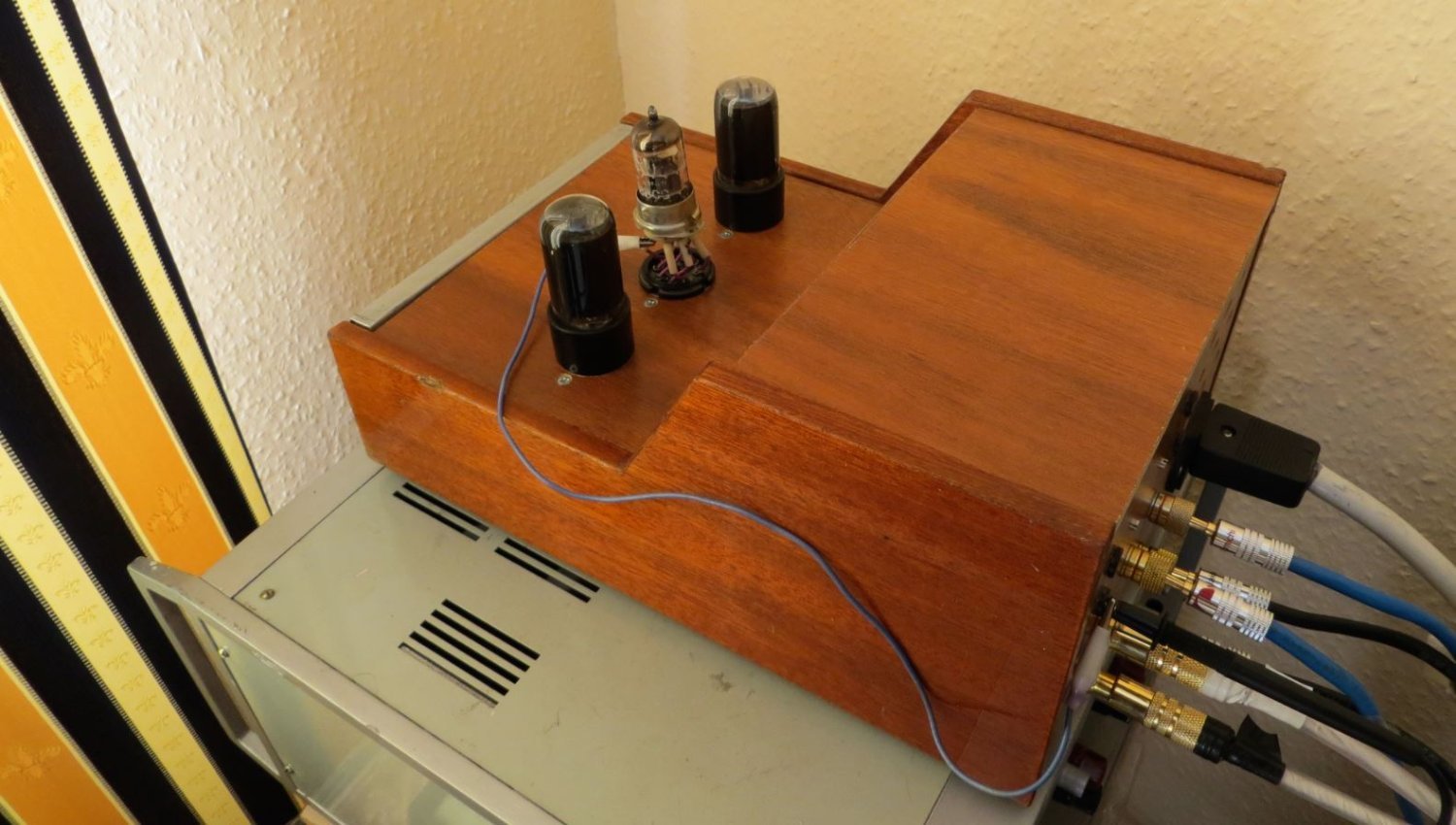

3. SE c3m+EL84 Telefunken в триодном включении с фиксированным смещением

4. PP 6н24п+6п6с в ультралинейном включении

Сравнение выглдело как то так

Как сравнивал ...... а ни как... Просто включал один усилитель слушал минут 15, потом второй сравниваемый...А потом задавал себе вопрос какой усилитель хочется слушать далее?.... И всё.

Когда определился, по второму разу уже пытался определить а что не так со вторым в паре.

Все сравниваются только с победителем, между собой их сравнивал ранее и здесь не буду рассматривать.

Победил SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ

В сравнении с ним у SE 6ж4п+6п43п-е в ультралиненом включении с ИПБ - звук очень близкий но на самых Низких НЧ - по сравнению с лидером "каша". То есть НЧ одинаковы примерно, но у SE 6ж4п+6п43п-е там просто НЧ фон, а у лидера эти НЧ разделяются на отдельные звуки и есть локализация этих НЧ в пространстве, все остальное очень трудно отличить одно от другого..... проводка, блок питания, детали, схема - одинаковые-из одной партии.... разница в лампах выходного каскада и в выходных трансформаторах.

SE c3m+EL84 Telefunken в триодном включении с фиксированным смещением - был лучшим у меня усилителем в течении 10 лет до этого. И сейчас он лучше по ВЧ и СЧ, но этот усилитель по НЧ работает с внешним САБом (на нём как раз и стояли остальные усилители), сам он НЧ не тянет, хотя сперва на нём стояли выходные трансформаторы от Золотой середины , которые потом поставил на SE 6ж4п+6п43п-е... Как выясеилась это конструктивная проблема в расположении выходных трансформаторов - они стоят слишком близко друг к другу и поэтому НЧ сильно снижаются от этого..... А вот связка с сабом -по общему впечатлению проигрывает SE 6ж4п+EL36 Tesla. Проблема в шивке звука, ПРи сравнении это явно слышно. И сравнение не в пользу SE c3m+EL84+ саб REL Stadium III. Хотя саб играет ниже - до 14,5 Гц и давит мощнее.

При сравнении с двухтактником PP 6н24п+6п6с в ультралинейном включении - ну я просто люблю больше однотактные усилители без обратной связи. Двухтактник чуть по другому играет. Играет хорошо, но по другому, чуть чуть "мажет по звуку" по сравнению с однотактниками и локализация звуков в пространстве чуть менее выражена..

Мощности у всех хватает даже чтобы прокачивать комнату с источником с выходом 0,125 вольта в максимуме. А уж с источником с 1,5 вольтами на выходе и подавно.

То есть SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ, с выходными трансформаторами от Марка Фельдшера . С импульсным блоком питания с лампами EL36 Тесла старого выпуска....с совескими лампами 6ж4п ........ победил все последние мои усилители и старый мой основной усилитель....

Правда у меня есть ещё три ламповых усилителя - но они так давно не включались..... что и забыл как они звучат..... не включались лет 10 точно. Просто лежат в тумбочке..... без ламп.

Причем один на трансформаторах ХОШИМОТО и конденсаторах Блэк Гейт ......... причем его можно довольно просто переделать по схеме SE 6ж4п+6п43п-е в ультралиненом включении ...... но он с кенотронным питанием..... Там BG серий WKZ, VK и NC..... Если просто посчитать по деталям то там под 150-200 т.р. только конденсаторы и трансформаторы Хошимото. Но.......... стоит в тумбочке и не слушаю его так как он был заточен под акустику на динамиках Гудманс Аксиом 10, а с акустикой на динамиках от Олега Руллита играл хуже чем SE c3m+EL84 Telefunken на конденсаторах Мундорф и танталовых резисторах.

lenivo · August 6

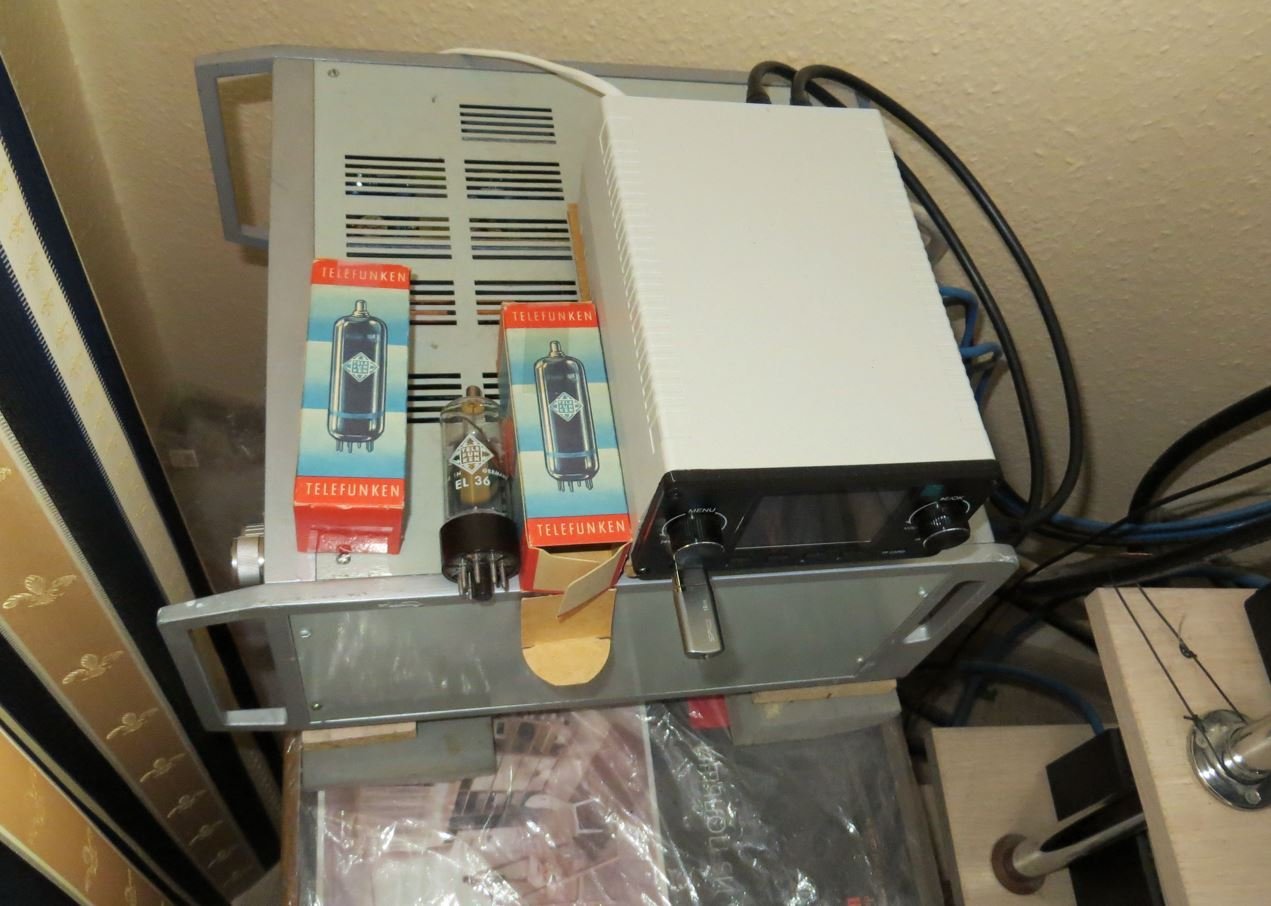

Так как усилитель прогрелся пора достать свои самые любимые лампы из семейства EL36 - EL36 Telefunken. И сравнить их с победителем тестов на макете лампой EL36 TESLA.

Доставал с опаской..... Не во все усилители лампы бренда Telefunken встают хорошо, довольно часто лампы других брендов играют лучше...... Зависит от конкретной сборки усилителя.

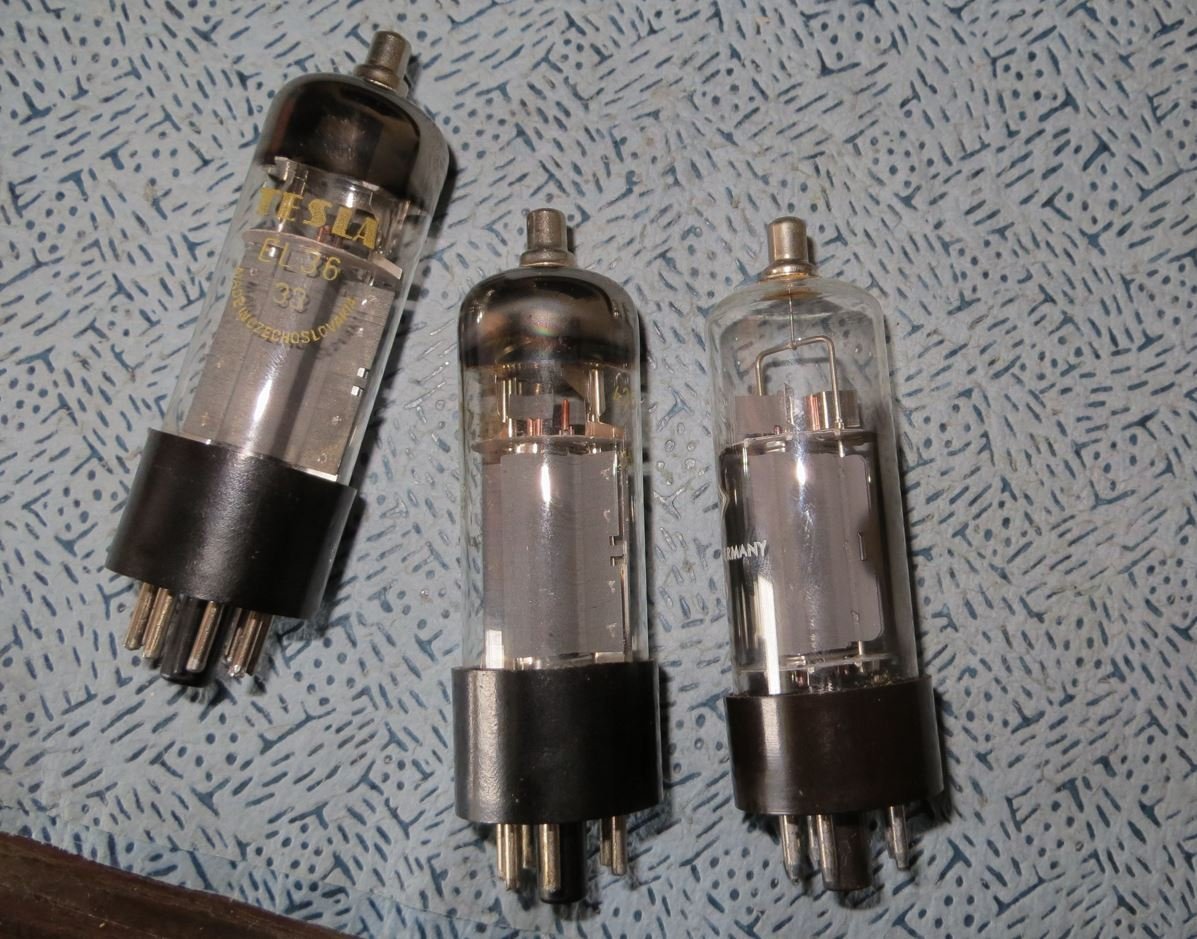

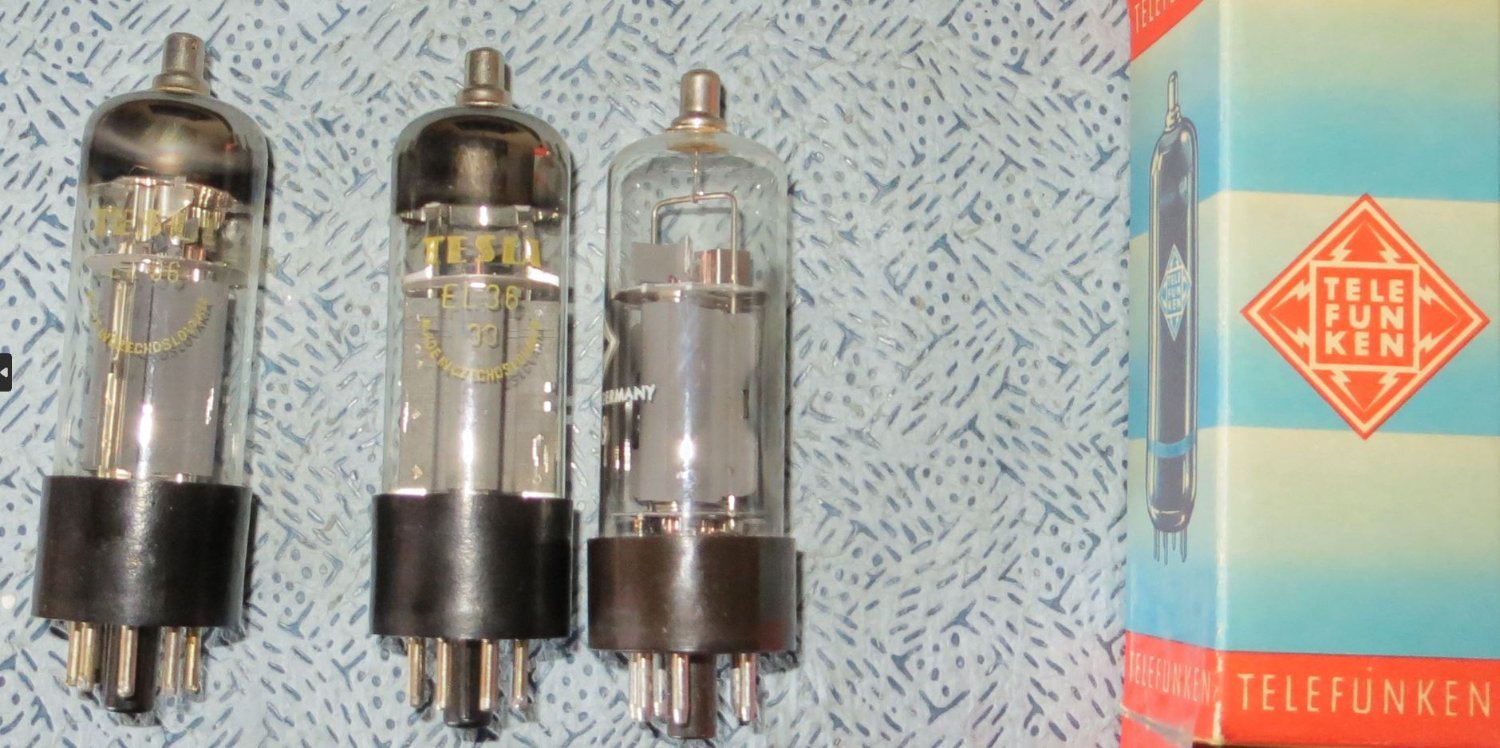

Лампы EL36 TELEFUNKEN и EL36 TESLA. По геометрии анода - очень похожи, но есть и отличия.

Играют лампы очень близко..... Хотя разница в цене в 30 раз!!!

Вопрос - стоит ли переплачивать за Телефункены EL36? Ответ - а вы попробуйте их сперва найти в продаже......

Лампы редкие, из-за этого и цена сильно выше.

Как играют - прогретые Тесла играют лучше непрогретых Телефункенов. Лучше микротембры и лучше на краях диапазона отыгрывают. После прогрева ситуация меняется ровно наоборот.

Телефункены играют чуть по другому , чем Теслы. Но если бы у меня не было ламп Телефункен - по текущим ценам , я бы лучше накупил бы ламп Тесла разных годов выпуска и по сравнивал бы их.

Но, так как лампы EL36 TELEFUNKEN у меня есть в наличии, с удовольствием их поставил и оставил в усилителе. После прогрева , реально залипаю на прослушивании. Причем некоторые очень знакомые треки слушал даже по два три раза подряд.....

Очень доволен апгрейдом усилителя SE 6ж4п+EL36 в ультралинейном режиме с импульсным блоком питания на выходных трансформаторах от Марка Фельдшера.

При поиске выдает несколько разных видов конструктива ламп Телефункен EL36.... причем разница очень значительная - как сделан гетер, форма цоколя, даже аноды разные.....Вполне предполагаю, что и звук у них совершенно разный.

Мысли бродят по поводу лампы EL12N примерно в такую же схему....... Кто чего скажет?

lenivo · August 6

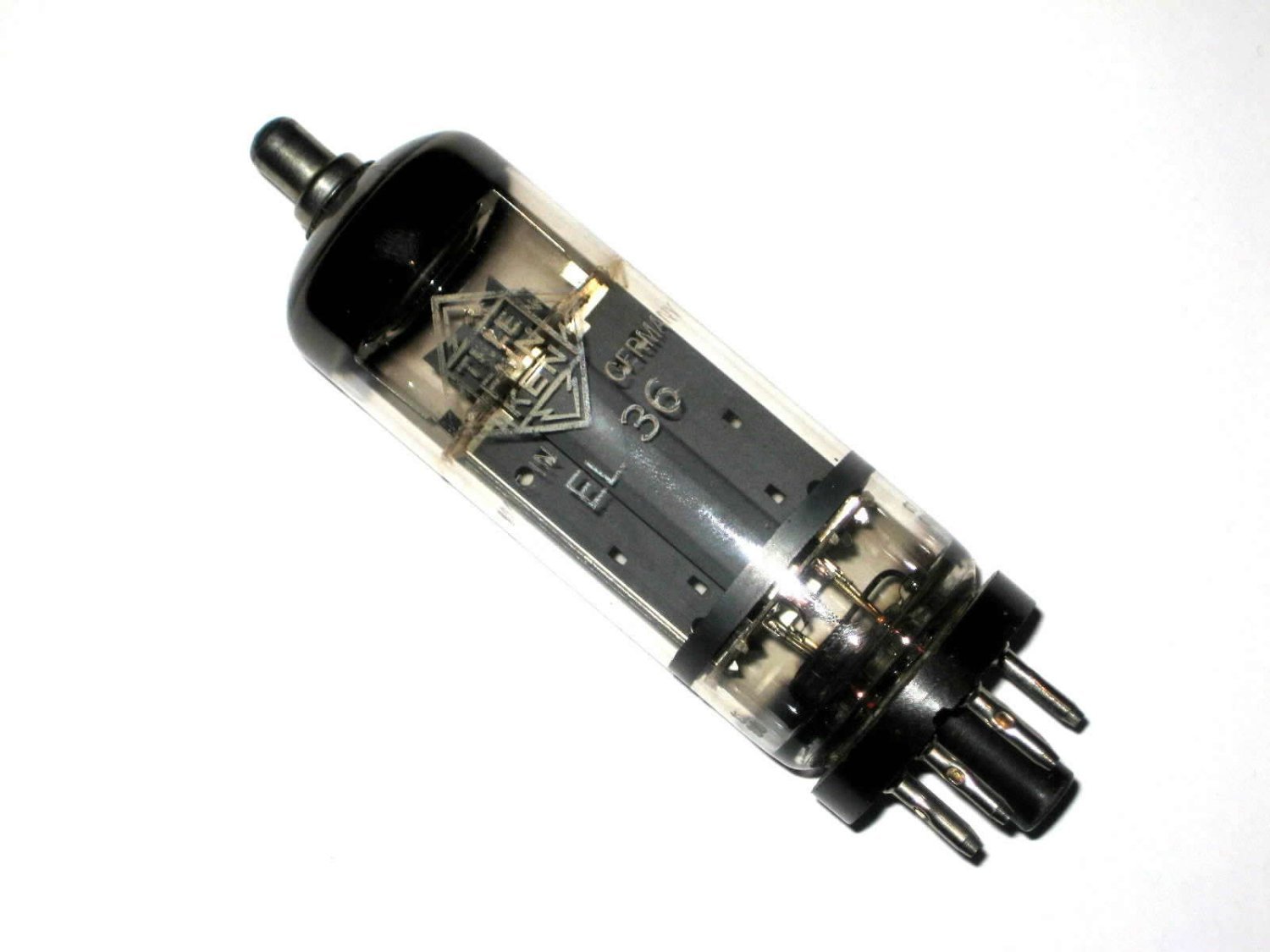

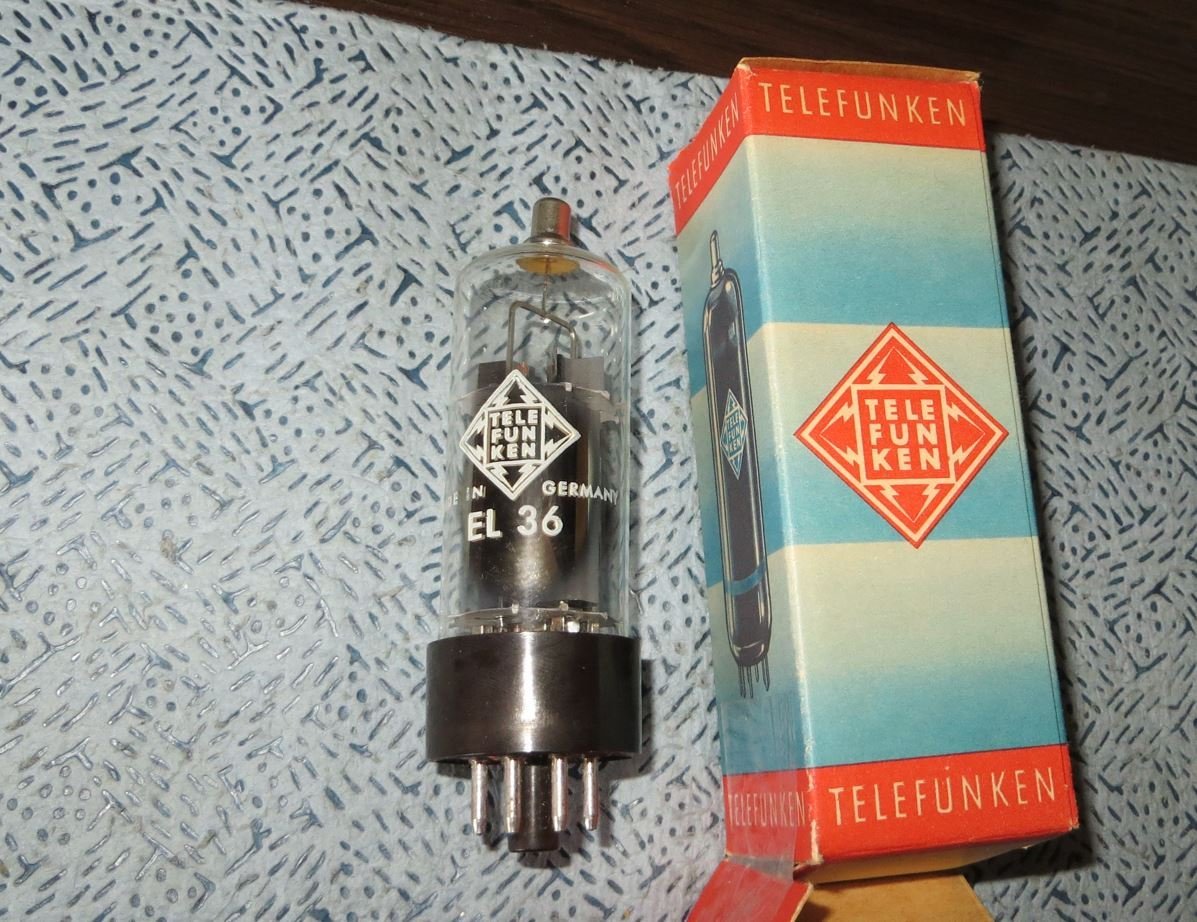

Вот в сети такие фото EL36 Telefunken, например встречаются. Совсем другой конструкции.

немой · August 6

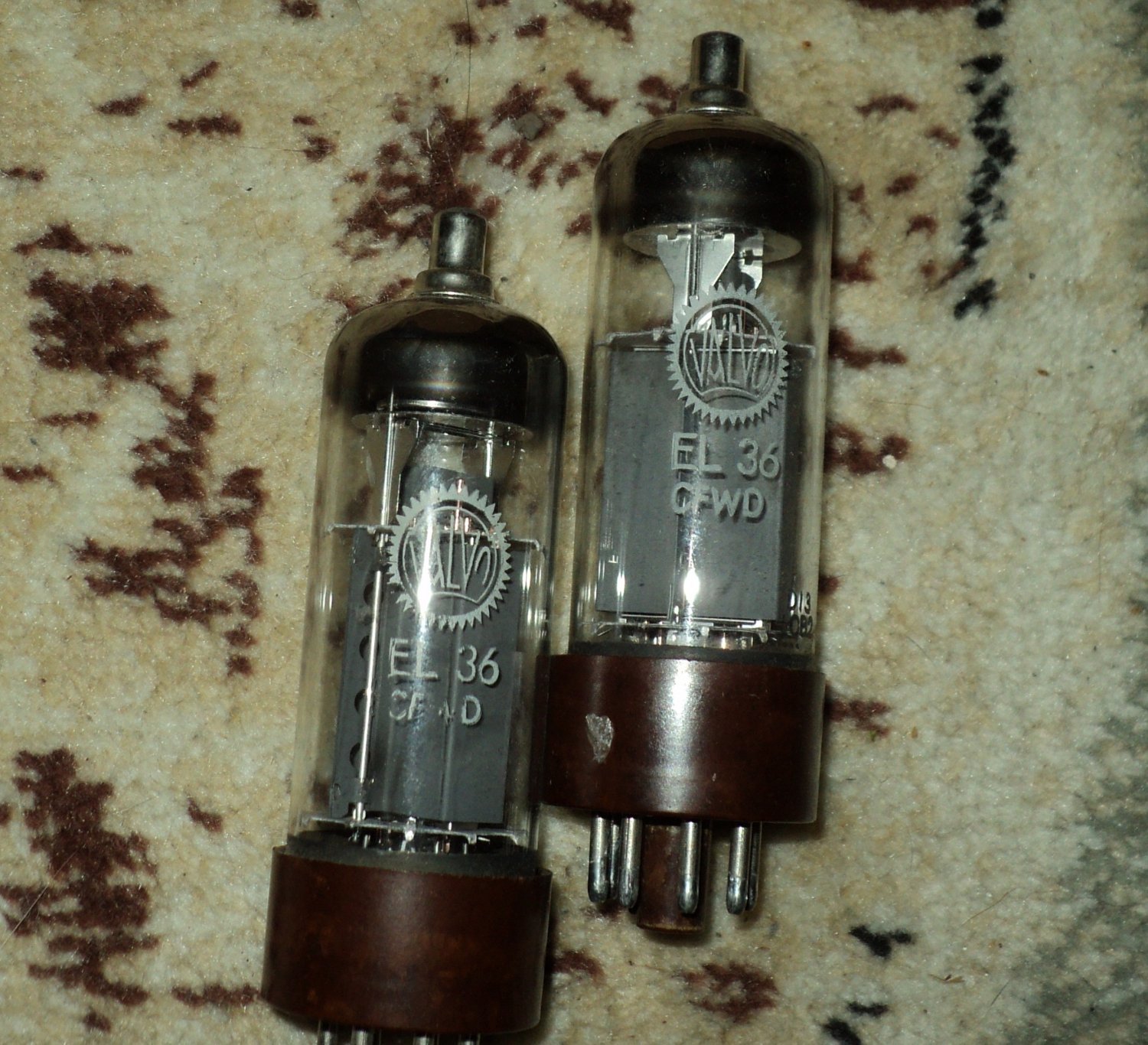

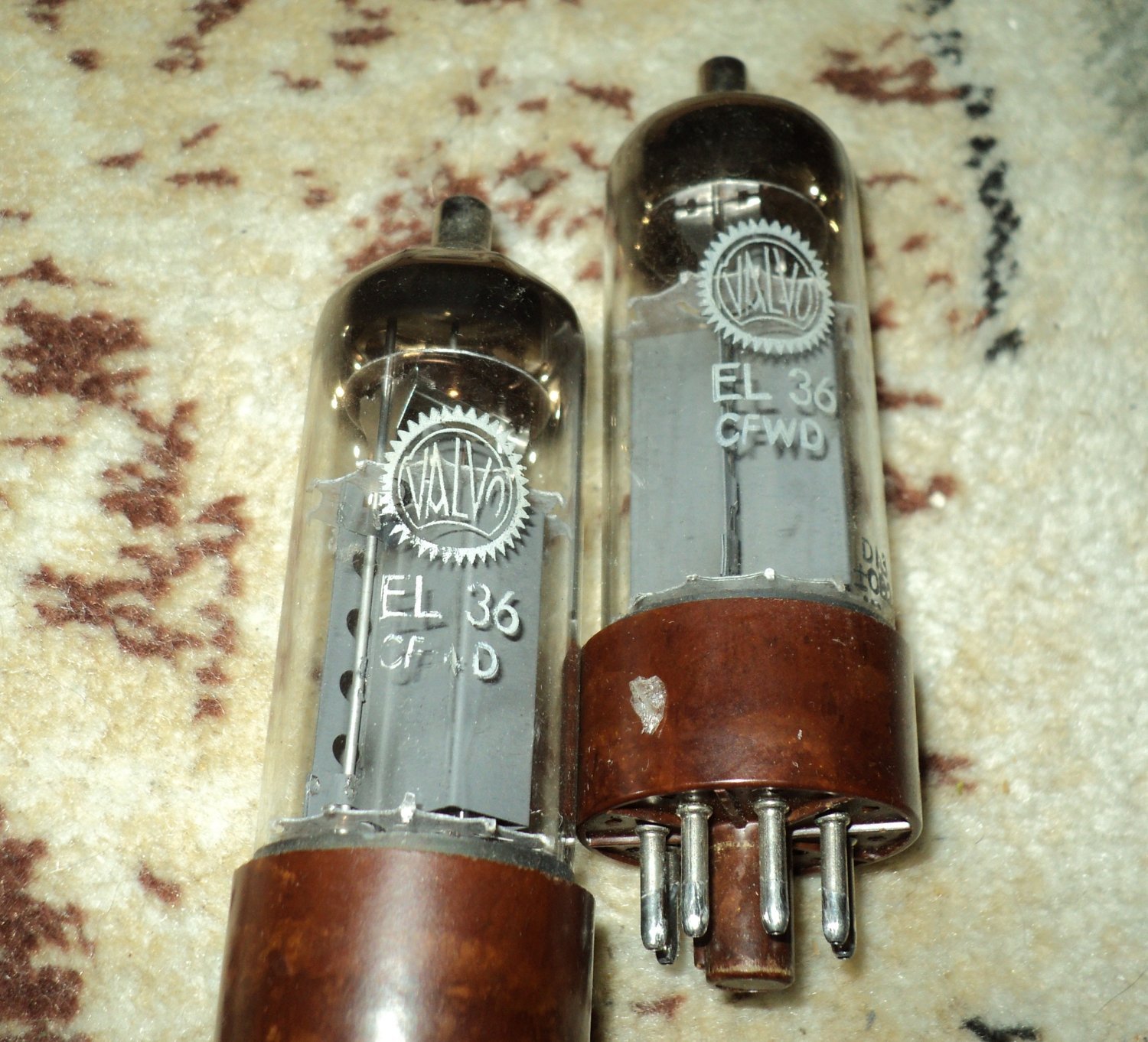

А вот у ВАЛЬВО анодная коробка как у EL360 ....

И их немцы ставили в пром- усилители ... :smile-33:

yroxi · August 8

В 06.08.2025 в 12:47, lenivo сказал:

Как играют - прогретые Тесла играют лучше непрогретых Телефункенов. Лучше микротембры и лучше на краях диапазона отыгрывают. После прогрева ситуация меняется ровно наоборот

Мне кажется,что я иногда слишком быстро делаю выводы о звуковых свойствах ламп разных производителей. Выбирая из нескольких, ну послушаешь часов пять каждого претендента и уже надоедает метаться и выбираешь что то компромиссное, а потом думаешь, а может "спящая красавица" не проснулась? По опыту прогрева, какое примерно время нужно, хотя бы для приблизительной (не сотни же часов ждать) оценки лампы?

W_L · August 9

5 часов назад, yroxi сказал:

Мне кажется,что я иногда слишком быстро делаю выводы о звуковых свойствах ламп разных производителей. Выбирая из нескольких, ну послушаешь часов пять каждого претендента и уже надоедает метаться и выбираешь что то компромиссное, а потом думаешь, а может "спящая красавица" не проснулась? По опыту прогрева, какое примерно время нужно, хотя бы для приблизительной (не сотни же часов ждать) оценки лампы?

По моему опыту, чтобы лампа встала в режим (для замеров) достаточно пары часов, чтобы «распелась» примерно сутки беспрерывного прогрева, при том желательно делать плавный, или ступенчатый подъем анодного питания для лампы

Sergio · August 9

В 03.08.2025 в 21:13, lenivo сказал:

Усилитель SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ прогрелся. И устроил сравнение по звуку 4-х ламповых усилителей- SE 6ж4п+6п43п-е в ультралиненом включении с ИПБ , SE c3m+EL84 Telefunken в триодном включении с фиксированным смещением, PP 6н24п+6п6с в ультралинейном включении.

1. SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ

2. SE 6ж4п+6п43п-е в ультралиненом включении с ИПБ

3. SE c3m+EL84 Telefunken в триодном включении с фиксированным смещением

4. PP 6н24п+6п6с в ультралинейном включении

Сравнение выглдело как то так

Как сравнивал ...... а ни как... Просто включал один усилитель слушал минут 15, потом второй сравниваемый...А потом задавал себе вопрос какой усилитель хочется слушать далее?.... И всё.

Когда определился, по второму разу уже пытался определить а что не так со вторым в паре.

Все сравниваются только с победителем, между собой их сравнивал ранее и здесь не буду рассматривать.

Победил SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ

В сравнении с ним у SE 6ж4п+6п43п-е в ультралиненом включении с ИПБ - звук очень близкий но на самых Низких НЧ - по сравнению с лидером "каша". То есть НЧ одинаковы примерно, но у SE 6ж4п+6п43п-е там просто НЧ фон, а у лидера эти НЧ разделяются на отдельные звуки и есть локализация этих НЧ в пространстве, все остальное очень трудно отличить одно от другого..... проводка, блок питания, детали, схема - одинаковые-из одной партии.... разница в лампах выходного каскада и в выходных трансформаторах.

SE c3m+EL84 Telefunken в триодном включении с фиксированным смещением - был лучшим у меня усилителем в течении 10 лет до этого. И сейчас он лучше по ВЧ и СЧ, но этот усилитель по НЧ работает с внешним САБом (на нём как раз и стояли остальные усилители), сам он НЧ не тянет, хотя сперва на нём стояли выходные трансформаторы от Золотой середины , которые потом поставил на SE 6ж4п+6п43п-е... Как выясеилась это конструктивная проблема в расположении выходных трансформаторов - они стоят слишком близко друг к другу и поэтому НЧ сильно снижаются от этого..... А вот связка с сабом -по общему впечатлению проигрывает SE 6ж4п+EL36 Tesla. Проблема в шивке звука, ПРи сравнении это явно слышно. И сравнение не в пользу SE c3m+EL84+ саб REL Stadium III. Хотя саб играет ниже - до 14,5 Гц и давит мощнее.

При сравнении с двухтактником PP 6н24п+6п6с в ультралинейном включении - ну я просто люблю больше однотактные усилители без обратной связи. Двухтактник чуть по другому играет. Играет хорошо, но по другому, чуть чуть "мажет по звуку" по сравнению с однотактниками и локализация звуков в пространстве чуть менее выражена..

Мощности у всех хватает даже чтобы прокачивать комнату с источником с выходом 0,125 вольта в максимуме. А уж с источником с 1,5 вольтами на выходе и подавно.

То есть SE 6ж4п+EL36 Tesla в ультралиненом включении с ИПБ, с выходными трансформаторами от Марка Фельдшера . С импульсным блоком питания с лампами EL36 Тесла старого выпуска....с совескими лампами 6ж4п ........ победил все последние мои усилители и старый мой основной усилитель....

Правда у меня есть ещё три ламповых усилителя - но они так давно не включались..... что и забыл как они звучат..... не включались лет 10 точно. Просто лежат в тумбочке..... без ламп.

Причем один на трансформаторах ХОШИМОТО и конденсаторах Блэк Гейт ......... причем его можно довольно просто переделать по схеме SE 6ж4п+6п43п-е в ультралиненом включении ...... но он с кенотронным питанием..... Там BG серий WKZ, VK и NC..... Если просто посчитать по деталям то там под 150-200 т.р. только конденсаторы и трансформаторы Хошимото. Но.......... стоит в тумбочке и не слушаю его так как он был заточен под акустику на динамиках Гудманс Аксиом 10, а с акустикой на динамиках от Олега Руллита играл хуже чем SE c3m+EL84 Telefunken на конденсаторах Мундорф и танталовых резисторах.

6П6С сама по-себе "плюшевая", поэтому и "мажет", дело не в РР.

lenivo · August 9

1 час назад, W_L сказал:

По моему опыту, чтобы лампа встала в режим (для замеров) достаточно пары часов, чтобы «распелась» примерно сутки беспрерывного прогрева, при том желательно делать плавный, или ступенчатый подъем анодного питания для лампы

Полностью согласен.

Есть ещё один момент - акустика должна подразмяться под каждое изменение усилителя, или смену усилителей. И психофизический момент - уши должны привыкнуть к новому звуку.

Наверное, поэтому и критикуют подходы оценки разных ламп только по их прослушиванию или по слепым тестам прослушивания ....... Есть нюансы.

Есть ряд записей, которые мне нравятся больше, как играют на Тесле, а есть которые лучше играют на лампе Телефункен.

Например тестовый диск Лихницкого - на Тесле почти не воспринимается, а на лампе Телефункен получаешь просто море эмоционального удовольствия.

А есть ряд современных записей - очень качественных записей, там Телефункен как то блёкло играет, а вот Тесла обеспечивает драйв и эмоциональность..... Тот же диск Astor Piazzolla - мне больше на лампах Тесла нравится....

lenivo · August 9

2 часа назад, Sergio сказал:

6П6С сама по-себе "плюшевая", поэтому и "мажет", дело не в РР.

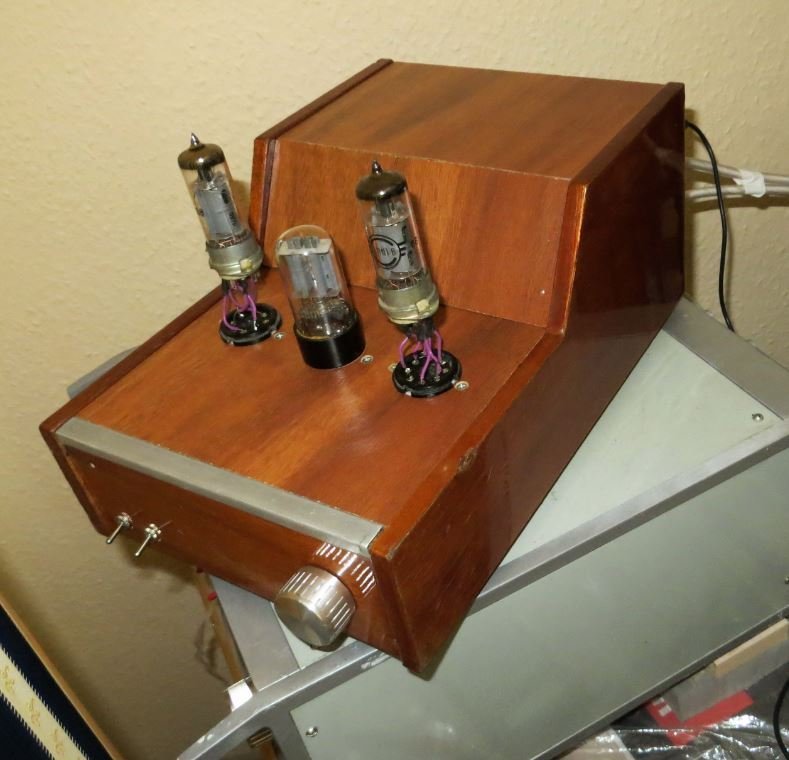

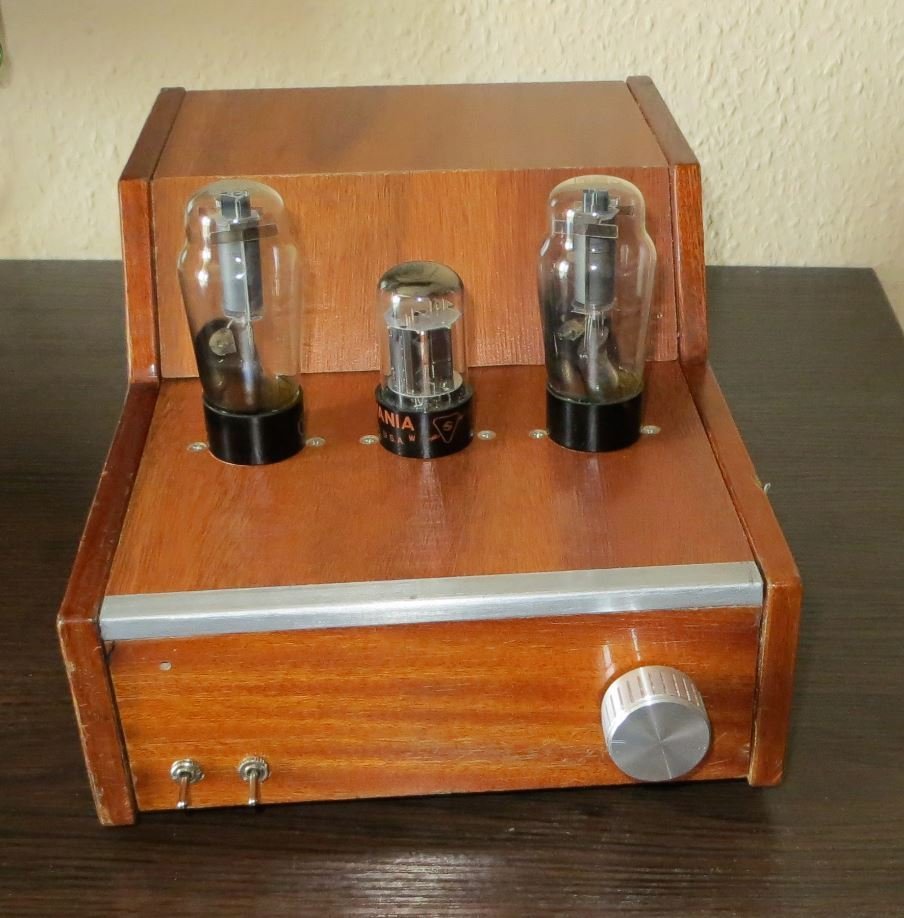

Я сделал несколько усилителей на этой лампе - как и SE, так и PP. 6п6с- очень многим нравится. Делал и на 6п1п ..... Но как правило, у меня просто переходник спаян с 6п6с на 6п1п, и просто лампу 6п1п ставлю вместо 6п6с и сравниваю звук....... Сам и народ ... никогда не выбирали 6п1п, все отдавали предпочтение 6п6с. Причём в в триоде. В УЛ -только вот начал усилители делать ..... поэтому пока не слишкои большая собственная статистика по ультра линейному режиму.

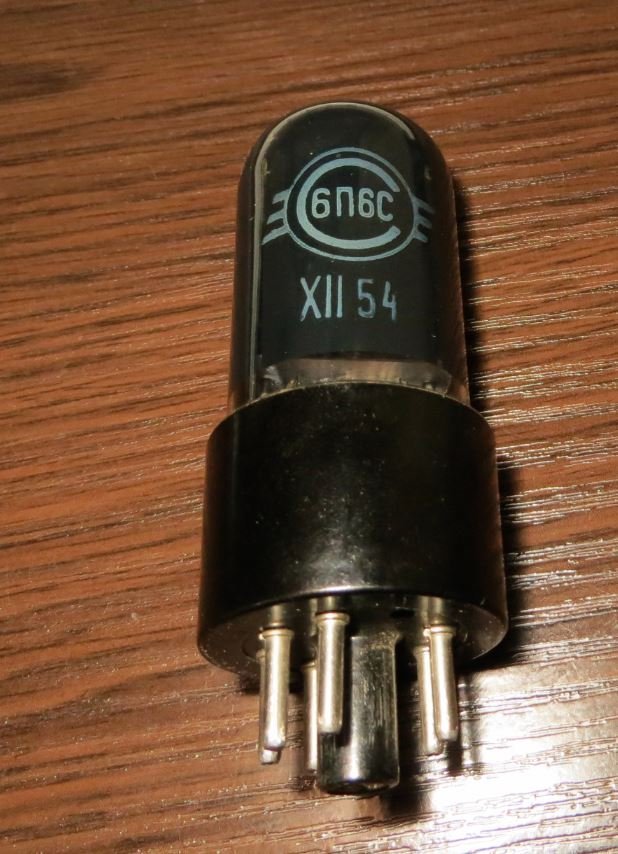

6п6с - очень разные лампы по звуку в зависимости от годов выпуска...... Но как то особой плющевости не заметил, а вот качественное объёмное звучание и обаяние от этой лампы очень даже присутствует.

Были случаи когда приглашал друзей просто послушать новособранный усилитель и у меня его тут же отбирали ...... я даже сам не успевал послушать все свои записи на нём....

Я делаю усилители только как хобби..... И только на лампах звук, которых мне самому реально нравится. .....

То есть усилители на лампах, на которых я могу получить ОЧЕНЬ хороший звук...... а так часто просто всё макетом заканчивается ... если на макете звук не цепляет - лампа дальше в тумбочку отправляется на хранение. На 6п6с - очень качественный звук получается - за душу цепляет. Часто бархатистый с чарующими тембрами.
