Усилители с общей базой

CHEL_EV

By CHEL_EV
in Semiconductor

 Share

Recommended Posts

CHEL_EV Proficient

CHEL_EV

Posted
Posted

Всем здравствуйте.

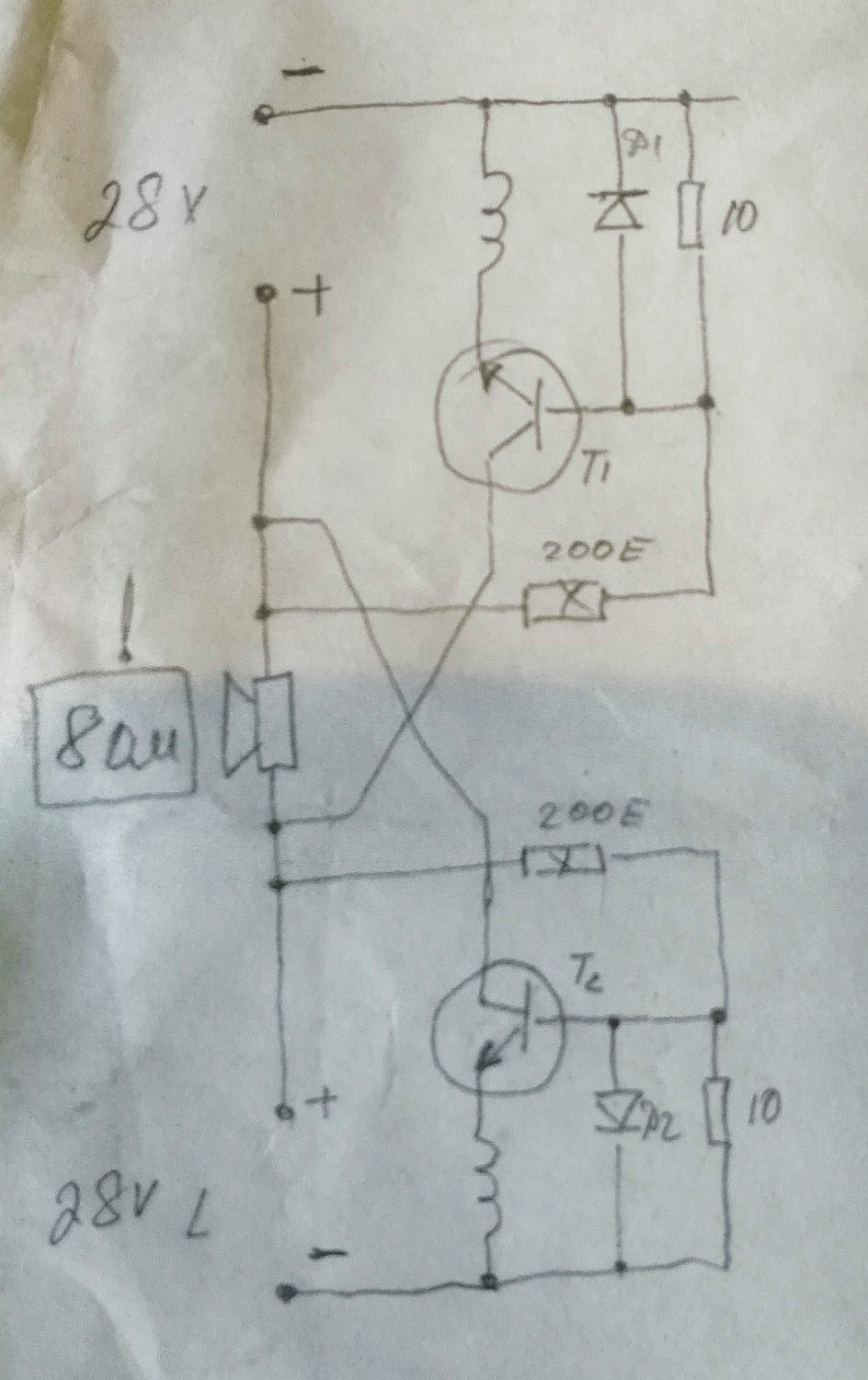

Я поднимал эту тему ещё лет 10 назад. Выставлял на старом АП для обсуждения усилитель с общей базой разработанный Александр Павловичем Дерием...

6 лет назад Александр Дерий покинул этот мир, но оставил о себе память. Человек он был добрый, настойчивый, и идейный.

Сегодня наводил порядок, и попалась страница из под его руки.

Публикую усилитель с общей базой здесь. Начало на умзч.рф

У этих усилителей есть и плюсы и минусы. Минусов конечно больше. Но для СЧ-ВЧ звена, они мне так кажется будут лучше.

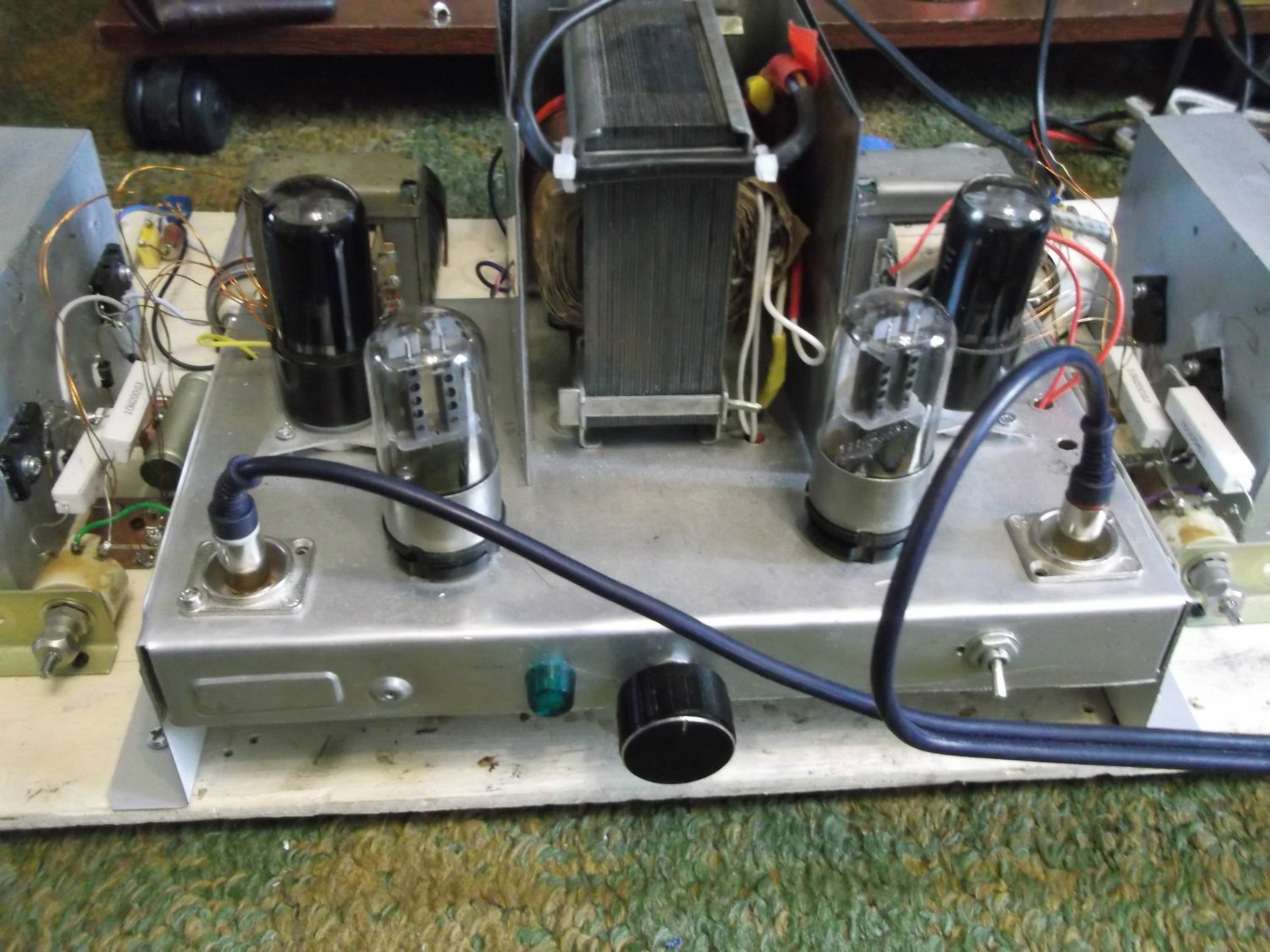

Я сам слышал оригинал этого усилителя, брал к себе домой послушать на неделю. Звучал он по ВЧ-СЧ изумительно кристальные верха и отыгрывание гитары, особенно на роке. По низу, конечно не хватало демфирования, сказывается большое выходное сопротивление.

Выставляю сюда схемы, больше не для обсуждения, а для того чтобы были. Вдруг кому пригодится или даст пищу для размышления

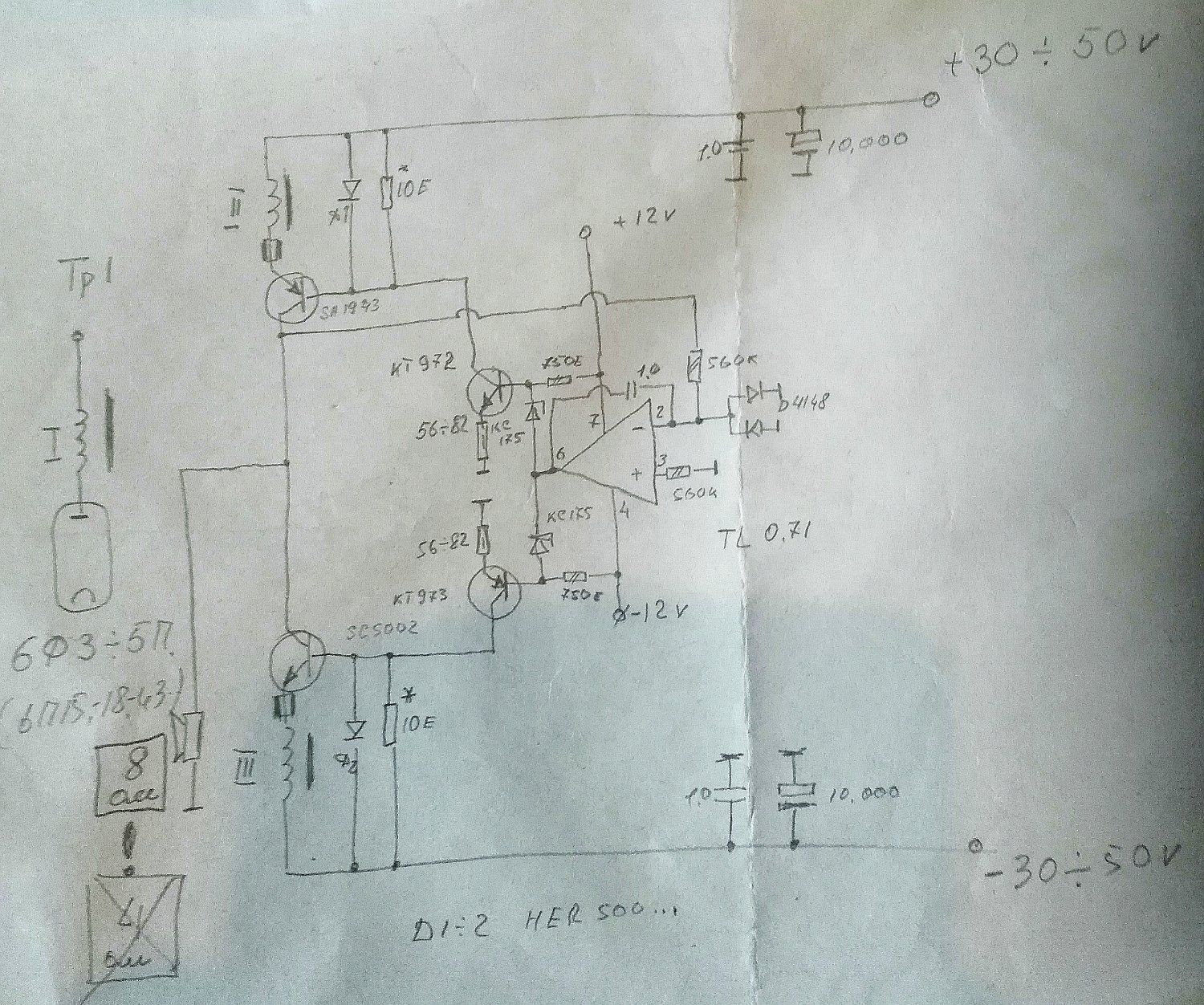

Первая схема, с регулировкой нуля на выходе.

Вторая, набросок цирклотрона. Выходные транзисторы 2SA5200

С уважением Евгений




  • Smile 1
BAA Master

BAA

Posted
Posted

Добрый день, схемы такой топологии весьма чуствительны к импедансу нагрузки. Потому как пользовал. Для других целей. Обычно без Зобеля (стабилизации импеданса на ВЧ не работает). Особенно с высокочастотными транзисторами. Может находка состоит в том, что индрасс в эмиттерах способствует устойчивости?

catBot Proficient

catBot

Posted
Posted
On 6/9/2025 at 4:43 PM, CHEL_EV said:

усилитель с общей базой


Чтобы усилительный каскад мог называться ОБ, транзистором следует управлять, подавая ток в эмиттер, а база должна быть заземлена про переменному току.

В показанной схеме этого нет.

Почему вы назвали это "усилителем с общей базой"?

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
32 minutes ago, catBot said:

В показанной схеме этого нет.

Это как нет? Динамическое сопротивление диода в цепи базы примерно 26е-3/Iдиода. То есть крайне мало: 26 Ом при  1 мА. Параллельно стоит 10 (десять! Ом).
Удачи!

catBot Proficient

catBot

Posted
Posted
13 minutes ago, BAA said:

Динамическое сопротивление диода в цепи базы примерно 26е-3/Iдиода. То есть крайне мало: 26 Ом при  1 мА. Параллельно стоит 10 (десять! Ом).

И?

Покажите, как происходит управление транзистором в цепь его эмиттера.

Каскад ОБ устроен совсем не так, как показано на картинке.

RSD Veteran

RSD

Posted
Posted

  Ничего он вам не покажет - ушёл учить мат. часть. :smile-03: А если серьёзно, посмотрите внимательно - там в эмиттерах обмотки межкаскадного трансформатора, а базы прибиты диодом.

 ВАА, прекратите пучить глаза, это была шутка (неудачная).

  • Like (+1) 2
BAA Master

BAA

Posted
Posted

Управление по цепи эмиттера и низкий импеданс в цепи базы недостаточны для отца русской демократии. (С)Остап Бендер

CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted
3 часа назад, catBot сказал:

И?

Покажите, как происходит управление транзистором в цепь его эмиттера.

Каскад ОБ устроен совсем не так, как показано на картинке.

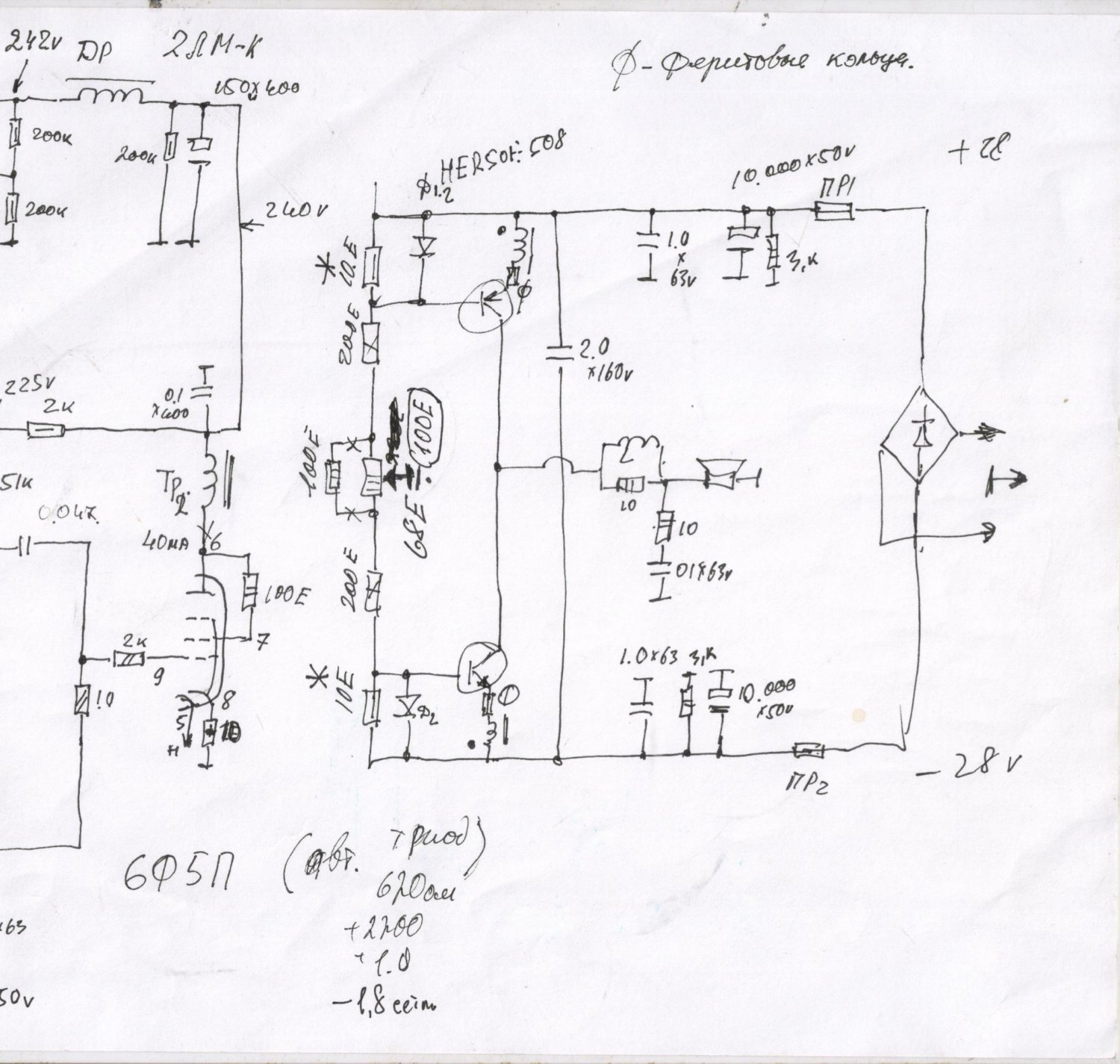

Для понимания самой идеи, прикрепляю кусок схемы первой версии, которую я и слушал.


  • Like (+1) 1
Victor_VVO Local

Victor_VVO

Posted
Posted
В 10.06.2025 в 00:02, BAA сказал:

Добрый день, схемы такой топологии весьма чуствительны к импедансу нагрузки. Потому как пользовал. Для других целей. Обычно без Зобеля (стабилизации импеданса на ВЧ не работает). Особенно с высокочастотными транзисторами. Может находка состоит в том, что индрасс в эмиттерах способствует устойчивости?

Присоединяюсь к вопросу. В чем "фишка" топологии?

catBot Proficient

catBot

Posted
Posted
5 hours ago, RSD said:

в эмиттерах обмотки межкаскадного трансформатора, а базы прибиты диодом.

Спасибо за пояснение, я предположил, что это простые дроссели.



Про "фишки":

  • иногда требуется высокое выходное сопротивление каскада.
CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted
9 часов назад, Victor_VVO сказал:

Присоединяюсь к вопросу. В чем "фишка" топологии?

Для меня лично эти усилители звучат по верхней и средней частоте намного отчётливее. Не утомляют. Много деталей появляется, но эти детали не раздражают, а нооборот хочется слушать. Так же простота схемы.  Усилитель начинает работать с пол пинка, если всё правильно припаяно ☺️. Не требует больших радиаторов

Усилитель не боится короткого замыкания на выходе.

Аж захотелось повторить и послушать эти ровные ВЧ-СЧ

Мне кажется что для системы типа "трифоник" должно подойти. Правда надо правильно всё срастить с НЧ звеном

А вот что пишет нам интернет

Усиление каскада с ОБ по напряжению равно усилению каскада с ОЭ, однако при включении транзистора по схеме ОБ фазы входного и выходного каскада совпадают.

Основными достоинствами каскада с ОБ являются хорошие частотные свойства. При включении транзистора по схеме с ОБ граничная частота возрастает в h 21 раз по сравнению с каскадом с ОЭ.

Также из – за того, что база транзистора в включении с ОБ соединена с общей точкой, то исключается паразитная обратная связь через емкость p-n перехода база – коллектор.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Это всë так, но качество работы усилителя в целом будет, в основном, определяться предварительным каскадом, которому в данном случае нелегко, а также и трансформатором.

  • Like (+1) 1
RSD Veteran

RSD

Posted
Posted

Никаких преимуществ в выходном каскаде ОБ в сравнении с ОК не имеет кроме одного - высокого выходного сопротивления в тех случаях, где оно требуется. Да и его можно получить гораздо более гуманным способом, не нагружая предварительные каскады.

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, RSD сказал:

Никаких преимуществ в выходном каскаде ОБ в сравнении с ОК не имеет кроме одного - высокого выходного сопротивления в тех случаях, где оно требуется. Да и его можно получить гораздо более гуманным способом, не нагружая предварительные каскады.

Если не ошибаюсь, то, при желании/необходимости/ухищрениях - вышеграничная частота пОверху. Собственно у сферического каскада, в вакууме. Но, вероятно, это критично для охвата ОС, в основном.

BAA Master

BAA

Posted
Posted
19 minutes ago, Xрюн222 said:

Если не ошибаюсь, то, при желании/необходимости/ухищрениях - вышеграничная частота пОверху. Собственно у сферического каскада, в вакууме. Но, вероятно, это критично для охвата ОС, в основном.

Частота высокая, а частотка зависит от всего, чего не подключишь. Хочешь генератор, хочешь - хороший генератор. Боюсь к обычным биполярникам не очень применимо. А вот токовый выход для магнитоэлектрического мотора - самое то. В узкой полосе.

RSD Veteran

RSD

Posted
Posted
2 часа назад, Xрюн222 сказал:

при желании/необходимости/ухищрениях - вышеграничная частота пОверху.

Это в усилителях напряжения, для выходных каскадов граничная в общем случае такая же, как и с общим коллектором.
