Recommended Posts

Posted
1 hour ago, catBot said:

Если резистор, с которым индуктивность образует 75µs, "охладить", то можно и те самые 150 kOhm применить.

Тяжело с вами...
Куда приделывать будем в инвертирующем усилителе с его "виртуальным" нулем на входе?

Posted



55 minutes ago, BAA said:

Тяжело с вами...

С вами не легче.

3 hours ago, catBot said:

я переделываю под такое распределение постоянных времени корректор в УКУ "Корвет УП-078С"

..., а вовсе не германиевого однотранзисторного уродца, которого сюда Сова притащил.



На всякий случай, - напомню, что в усилителе-корректоре УКУ "Корвет УП-078С" электронное охлаждение применяется штатно.

  • Neutral (0) 1
Posted

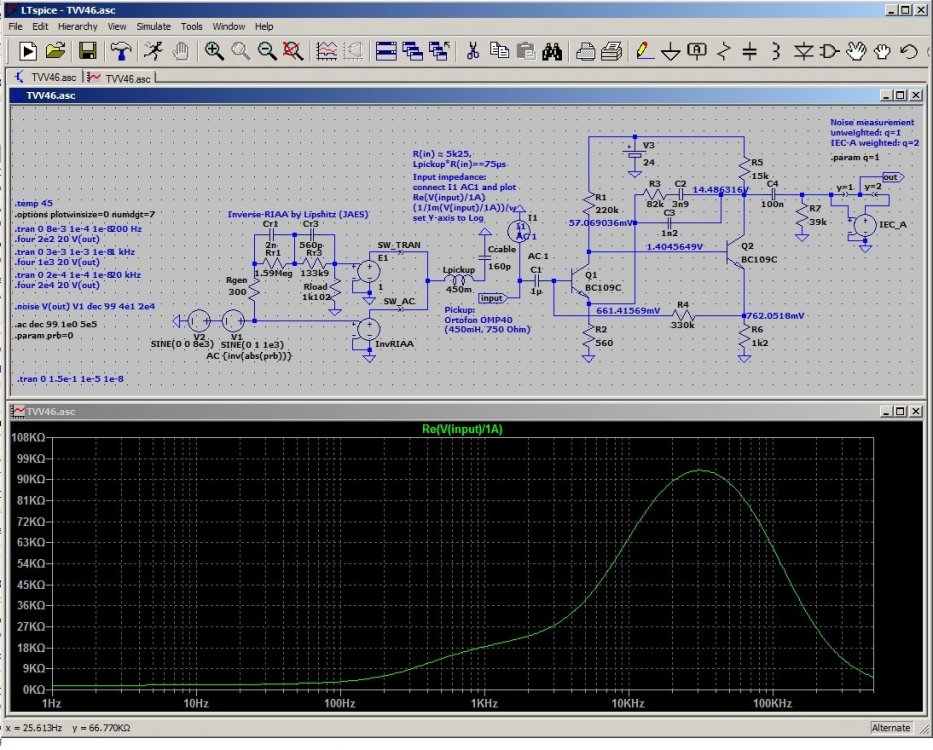

Вы вот эту хрень называете "охлаждёнкой"?!?!?!


На всякий случай - поясню, внизу показана эпюра входного сопротивления этого, с позволения сказать, - "корректора".

Пусть тутшние знАтоки оценят правильность согласования ГЗМ с этим поделием. (я знаю, кому оно понравится! :) )

Posted

Хрень это то, что насимулировано в симуляторе, сильно похоже. Измерения на "реальном железе" показывают нечто  иное. "Тутошние знатоки", конечно, пусть выскажутся, но только имеющие реальный опыт, а не диванные теоретизирования...Наверняка знает вопрос коллега СЮТ.  Свой  макет  если найду, измерю.

Вы ж и про сферу обещали, что ее некто больше даже и близко в руки не возьмет :)

  • Like (+1) 1
Posted
14 minutes ago, Xрюн222 said:

Измерения на "реальном железе" показывают нечто  иное.

Оба-на!!! Вы умеете измерять величину входного сопротивления усилителей-корректоров?!

Пожалуйста, обязательно изложите её как можно подробнее, я тоже так хочу научиться! Я - совершенно серьёзно.

А так, в модели всё соответствует заводской документации. И КНИ == 0,1%, и шумы ~55µV (невзвешенные). И если вкрячить это поделие прямо возле тонарма, уменьшив ёмкость кабелей до 39pF, то и АЧХ получается почти ровная аж до ~18kHz. Правда, на ИНЧ подъём на ~пару децибелл, но это фигня. Всё равно у пользователей АС окажутся не лучше какой-нибудь 10МАС-1, не заметят.



PS

Кстати, ваши кавычки про реальное железо - одобряю. Без кавычек называть это усилителем-корректором могут не только лишь все, мало кто может это сделать©®.

Posted
22 minutes ago, Xрюн222 said:

Вы ж и про сферу обещали, что ее некто больше даже и близко в руки не возьмет :)

Тот, кто слушает современные DMM'овые грампластинки - не возмёт (если не совсем безграмотный), ни сферу, ни эллипс, да. А со старческой потерей слуха - хоть сфера, хоть куб, - пилите свою коллекцию, чем хотите.

  • Hmm... (-1) 1
Posted
2 часа назад, catBot сказал:



А так, в модели всё соответствует заводской документации. И КНИ == 0,1%, и шумы ~55µV (невзвешенные). И если вкрячить это поделие прямо возле тонарма, уменьшив ёмкость кабелей до 39pF, то и АЧХ получается почти ровная аж до ~18kHz. Правда, на ИНЧ подъём на ~пару децибелл, но это фигня. Всё равно у пользователей АС окажутся не лучше какой-нибудь 10МАС-1

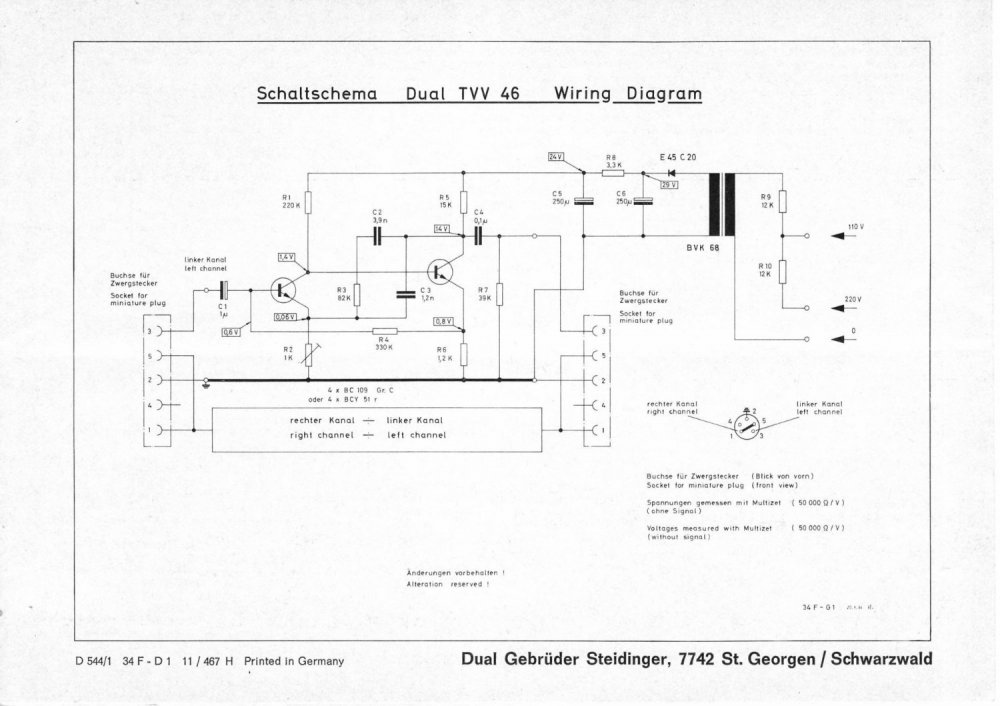

В нашем славном городе уже́  третий человек себе собирает это двухтранзисторное недоразумение. Горбик в два дб. успешно лечится.

tvv-46.pdf

Posted
10 minutes ago, Комелев Константин said:

Горбик в два дб. успешно лечится.

Это про величину ёмкости разделительного конденсатора на входе?

Его произвольно уменьшать нельзя, - растут шумы.



Вы спросите у собравших, что они думают о согласовании ГЗМ с корректором, имеющим частотнозависимое входное сопротивление, лежащее - в звуковом диапазоне - в пределах от 3,5 килоом (на 100Гц) до 90 килоом (на 20кГц)?

Posted
20 минут назад, Комелев Константин сказал:
21 минуту назад, Комелев Константин сказал:

В нашем славном городе уже́  третий человек себе собирает это двухтранзисторное недоразумение. Горбик в два дб. успешно лечится.

tvv-46.pdf 149.52 kB · 3 загрузки



На картинке - какие-то реальные измерения, на пластинке? Или вариант симуляции?

Posted
2 часа назад, catBot сказал:

Тот, кто слушает современные DMM'овые грампластинки - не возмёт (если не совсем безграмотный), ни сферу, ни эллипс, да. А со старческой потерей слуха - хоть сфера, хоть куб, - пилите свою коллекцию, чем хотите.

Ну тут, напомню, можно непосредственно у коллеги Russ3000 уточнить, насчет вида и наличия потери слуха.

Posted
5 минут назад, catBot сказал:

Это про величину ёмкости разделительного конденсатора на входе?

Его произвольно уменьшать нельзя, - растут шумы.



Вы спросите у собравших, что они думают о согласовании ГЗМ с корректором, имеющим частотнозависимое входное сопротивление, лежащее - в звуковом диапазоне - в пределах от 3,5 килоом (на 100Гц) до 90 килоом (на 20кГц)?

Нет, это на выходе. На макетном я поставил переключалку 0.2/20мкф.

0.2 никто не выбрал(.

Второй, собравший это недоразумение, вообще воткнул 50мкф золотистые такие, аксиальные, иностранное название из трёх букв.

Собравшие пришли, послушали, собрали себе, в коробке с пачку сигарет (чуть лукавлю), слушают. Иногда ходют к владельцам больших корректоров, смущают. Ходют и ходют.

Posted
16 минут назад, catBot сказал:

Это про величину ёмкости разделительного конденсатора на входе?

Его произвольно уменьшать нельзя, - растут шумы.



Вы спросите у собравших, что они думают о согласовании ГЗМ с корректором, имеющим частотнозависимое входное сопротивление, лежащее - в звуковом диапазоне - в пределах от 3,5 килоом (на 100Гц) до 90 килоом (на 20кГц)?

На входе 1-2мкф. Я пока не определился, что лучше на слух.

По этому корректору у меня два вопроса:

1. В сети две его версии, у одного есть 1.5ком. на входе, у второго нет. В чём смысл резистора?

2. Измеренное усиление (с пластинки 1кГц 0дБ.) 70с гаком. Как выжать 100, а лучше 150? Народ жалуется, что при переходе с винила на сд/цап, ручку громкости приходится крутить. Совсем обленились, поганцы.

Posted

Кстати, интересовавшимся возможностью формирования 75µs на индуктивности обмотки ГЗМ:


  1. отключить C3
  2. уменьшить R4 до 82kOhm (точное значение вычисляется по формуле на схеме в соответствии с параметрами обмотки ГЗМ)
  3. получаем АЧХ, мало зависящую от ёмкости соединительного кабеля. На эпюре - кабель аж ~полнанофарады
  4. Профит

Завал на НЧ исправим увеличением ёмкости разделительных конденсаторов.

TVV46.zip

Posted
1 minute ago, Комелев Константин said:

1. В сети две его версии, у одного есть 1.5ком. на входе, у второго нет. В чём смысл резистора?

Приведите схему, иначе не понимаю, о чём речь.

Posted
7 minutes ago, catBot said:

Завал на НЧ исправим увеличением ёмкости разделительных конденсаторов

Эх! Маловато петлевое усиление, завал на НЧ полностью выровнять в этом уродце не получится...

Posted
1 minute ago, Комелев Константин said:

Вторая такая же, только перед С1 резистор=1.5кОм

Это для получения приятного лампового шума!

(пользы от него нет - точно. вероятно, - это они так с неправильным входным сопротивлением корректора "борются". Надо моделировать, но на сегодня уже лень.)

Posted

Так или иначе, а TVV46, чтобы сказать помягче (без использования обсценной лексики), - устарел на полвека.

Интересоваться им могут только:

  1. инженеры, исследующие историю грамзаписи
  2. несведующие в радиоэлектронике люди, которым жулики впаривают барахло
  3. психически-альтернативные личности, которые "мудрость древних" считают эталоном, а достижения современной науки и техники называют - в ругательном смысле - словом "новодел"

И это не только к TVV46 относится, это справедливо для любого двух~трёхтранзисторного RIAA-корректора. Когда-то это было передовым краем схемотехники, а теперь стало смехотехникой.

Posted
11 часов назад, Xрюн222 сказал:

Т.е. корректор по Соколу шумит больше, чем на ад797?

Нет, шумит меньше, усиления ему не хватает, если еще увеличить, появляются вспышки генерации в сигнале.

  • Like (+1) 1
Posted
22 минуты назад, catBot сказал:

Так или иначе, а TVV46, чтобы сказать помягче (без использования обсценной лексики), - устарел на полвека.

Интересоваться им могут только:

  1. инженеры, исследующие историю грамзаписи
  2. несведующие в радиоэлектронике люди, которым жулики впаривают барахло
  3. психически-альтернативные личности, которые "мудрость древних" считают эталоном, а достижения современной науки и техники называют - в ругательном смысле - словом "новодел"

И это не только к TVV46 относится, это справедливо для любого двух~трёхтранзисторного RIAA-корректора. Когда-то это было передовым краем схемотехники, а теперь стало смехотехникой.

Ну то есть, по делу сказать нечего?  Зато продемонстрировать "коммуникативные навыки" - всегда пожалста?

  • Like (+1) 2
Posted
14 минут назад, Russ3000 сказал:

Нет, шумит меньше, усиления ему не хватает, если еще увеличить, появляются вспышки генерации в сигнале.

Интересно, что из старинного усилителя корректор на 2х транзисторах + 5532 - относительно успешно работает и с 2,5...3 омной головкой, там прямо это указано - мс 3 ом, положение переключателя.

  • Like (+1) 1
