Recommended Posts

Posted
1 час назад, BAA сказал:

RSD, идите в игнор. Так как кроме оскорблений аргументов у вас нет. переведет, если что гугл.
Вот цитата из журнала Радио. Может Вы переведете на общедоступный, что означает "взято за основу"?

 Да ну что вы, какие оскорбления? Так, лёгкий щелчок по носу всестороннего специалиста. :smile-03: И какие аргументы вам нужны? Я же ничего не утверждал, просто пояснил "отличия" от оригинальной в последней схеме суховского корректора для ... (ой).

Posted
19 minutes ago, RSD said:

Так, лёгкий щелчок по носу всестороннего специалиста. :smile-03:

Не ошибся.
Вы решили тему вынести в помойку?

Posted
1 hour ago, BAA said:


Найдите хоть одно отличие:

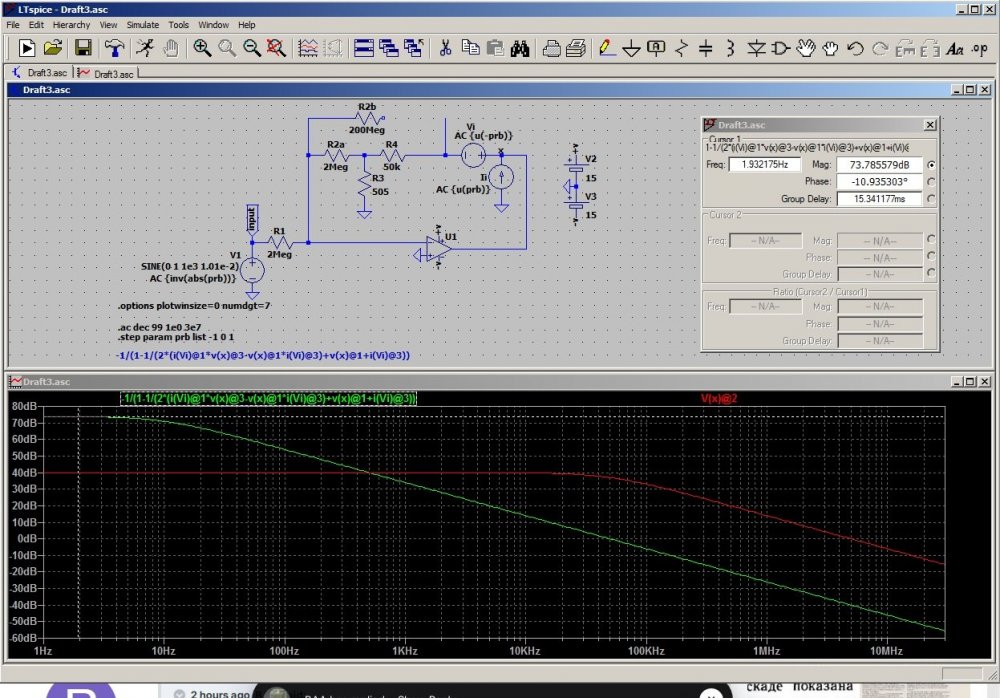

  1. схема из учебникаimage.thumb.jpeg.c62fce0ebdc8b21a6e8dc84d61bc9253.jpeg

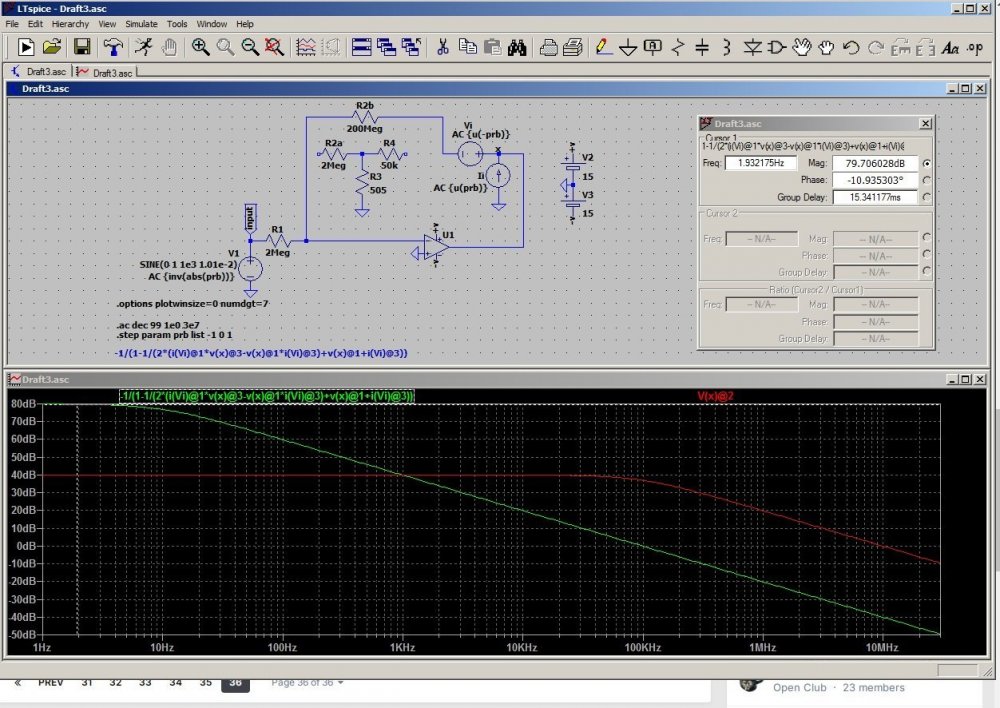

  2. эквивалент схемы из учебникаimage.thumb.jpeg.eb20546a370e972bd3090782bb2ab3b4.jpeg



Покажите "украденное" петлевое усиление. Вы же не о 3 (трёх) децибеллах беспокоитесь?

Заранее - спасибо!

Posted

Вспомнил, подобную историю,  вроде бы, видел в ламповых предах Brook, Leak  и Quad. Конечно про "синтезированный эквивалент" там ни слова не было... Как и про "охлажденку" в фонике твв46...

Posted
В 14.04.2022 в 11:54, Alex Torres сказал:

главное чтобы лампы  были октальные и питание от кинотронов.

Алекс - троляка еще тот

мало кто догадался - поскольку правда в том, что уже более десятилетия Алекс прямо говорит - "место кынотронам - на помойке"



Posted
В 14.04.2022 в 11:54, Alex Torres сказал:

По утвердению тов. Н.Сухова, "самые лучшие транзисторные корректоры" - это его

А какие схемы может порекомендовать для повторения Alex Torres ?

ну так чтобы получше тех, которые из анналов "коневодства" ?

Posted

Тов. Сухову все идут не в ногу. И электрики и вегалабовцы и все остальные. Бывает... маркетинг такой, наверное.
Способов ошкурить кота есть бесчисленное количество: кто во что горазд.
Кому Василич, кому 1001 и одна схема, кому №46, кому Nelson Pass и любитель полевиков Erno Borberly,
Walt Jung и другие, не менее известные разработчики ОУ и не только из ADI, NS, TI, BB.
Последний утверждает о наличии комплемента к 2140, который не "Москвич".
И да, с появлением ОУ с усилением и полевиками на входе, (а до того - ламп с управляющей сеткой) построение корректора свелось к выбору реализации собственно кривой RIAA. Пассивной, активной, гираторной и смесями оных, с формированием АЧХ за счет параметров паразитов головки, дифференциальной и несимметричной... с предусилением и без.
Читайте Тов. AlexKorotov, он плохому не научит.

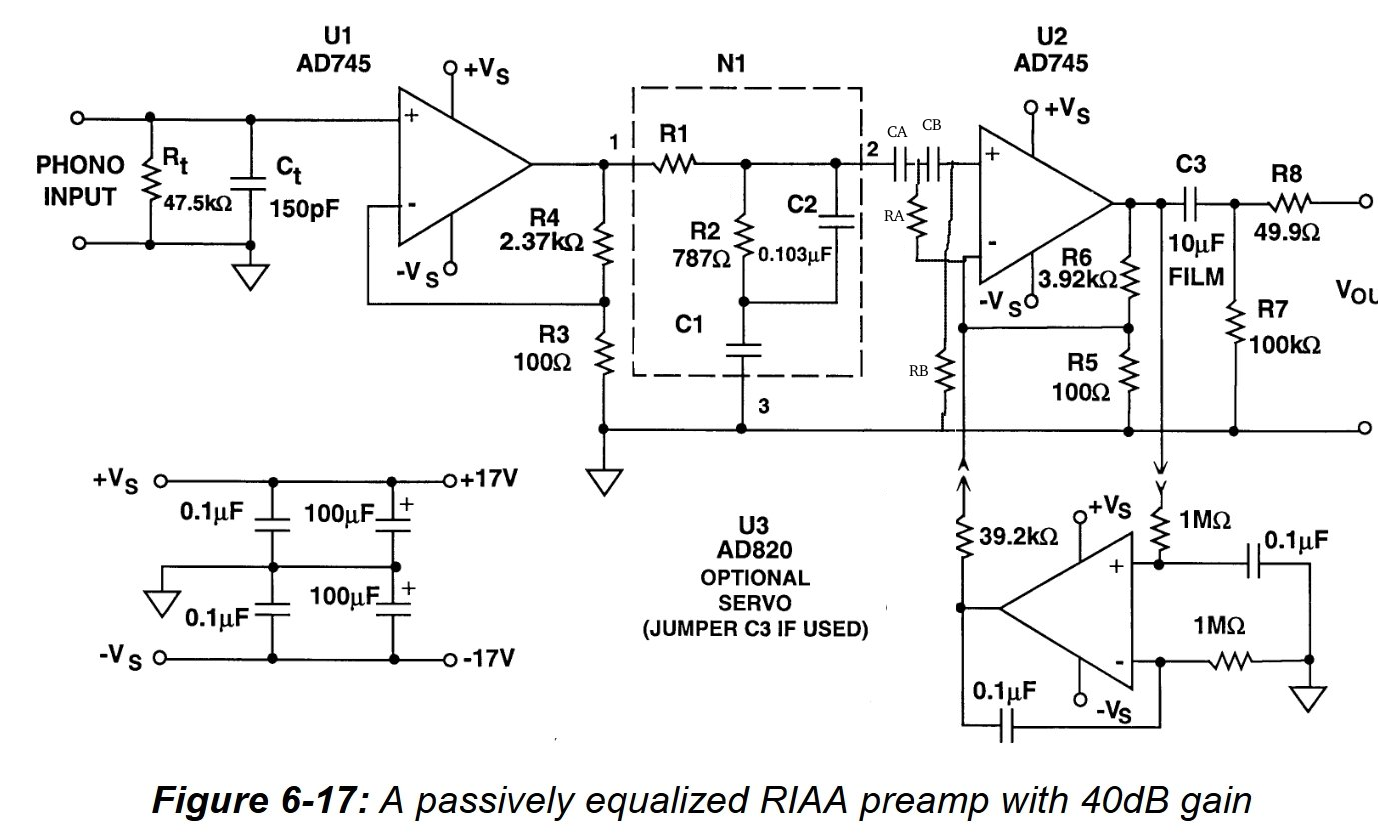

Или вот из записок от WJ/ADI, почти
https://www.diyaudio.com/community/threads/opa1656-phono-preamp-split-from-opa1656-thread.377331/post-7930934

Posted
7 hours ago, BAA said:


Это что ещё за безобразие?! Вы что, не знаете, что "DC-Servo крадёт петлевое"?!

Posted
15 часов назад, register сказал:

А какие схемы может порекомендовать для повторения Alex Torres ?

Советует обычные схемы, с применением современных операционников.

Posted
43 минуты назад, register сказал:

где?

В личном общении. Он сам собрал себе корректор на приличных операционниках и вроде пассивной коррекции.

Posted
1 hour ago, catBot said:

Это что ещё за безобразие?! Вы что, не знаете, что "DC-Servo крадёт петлевое"?!

Повторяетесь... Цитаты не привели, пардон, тов. Шило не ответили.
Схема от W.J. Он вполне жив и в доступе - напишите ваши соображения...
Не портите тему.
С другой стороны... и на том спасибо...
P.S. Мелковато. Надо как небезызвестный "сосед" - вы все тут (и вообще везде) "дураки", я вас научу...

Posted
2 часа назад, catBot сказал:

Это что ещё за безобразие?! Вы что, не знаете, что "DC-Servo крадёт петлевое"?!

Кмк это не DC servo (т к есть конденсатор на выходе схемы) , а некоторое подобие активного фильтра, который эффективно инфраниз режет.  А вообще если применять обычные не ТОС ОУ, то на низких частотах этого самого усиления "девать некуда" по наличию.

Posted
1 hour ago, AlexKorotov said:

Кмк это не DC servo (т к есть конденсатор на выходе схемы)

На схеме присутствует комментарий:

  • при использовании DC-Servo закоротить C3

С ИНЧ там "борются" подрисованным от руки ФВЧ, к которому нет номиналов. И этот самопальный ФВЧ своим кривым входным импедансом нарушает работу цепочки RIAA-коррекции.

Posted

Цитата, из ссылки. Что выше. От читателей.
Начало цитаты
with

R1 = 10.2 kΩ
C1 = 302 nF
CA = 100 nF
CB = 100 nF
RA = 78.7 kΩ
RB = 174 kΩ

It's combining the passive RIAA network with a second-order Sallen and Key high-pass filter, having a second-order Butterworth response with 13.72 Hz cut-off frequency. I've slightly changed two RIAA correction network values (R1 and C1) because of the loading of the high-pass filter on the RIAA correction network.
конец цитаты

Posted

Вместо таких костылей можно поставить ОС на выходной операционник из 560Ом +15к и эти 560Ом заземлить через неполярный конденсатор 22мкФ, сразу 2х зайцев и постоянки на выходе не будет и инфраниз уберет, хоть тоже костыль, но более ровный. И вообще к чему эта экономия операционников, можно вполне сделать распределенную коррекцию и подбирать лишь резисторы к имеющимся конденсаторам добавив 1 ОУ.

Posted
22 minutes ago, BAA said:

because of the loading of the high-pass filter on the RIAA correction network.

Я же говорил!

А по сути, там этот ФВЧ не нужен совсем. RIAA-78 можно сделать на DC-Servo, а ИНЧ-помехи убрать "фильтром коробления" без ущерба для НЧ.

Posted
1 hour ago, catBot said:

Я же говорил!

Spoiler

В смысле? Там всё написано. Было. Поплюйте в ведущего разработчика ADI(W.J.), может полегчает.



Posted
В 14.04.2022 в 11:54, Alex Torres сказал:

По утвердению тов. Н.Сухова, "самые лучшие транзисторные корректоры" - это его. Тот старый, из "Коневдства", который переделанный Кенвуд.

И его последний, этого года, на его патреоне.

Я его правда не делал и не слушал (первый делал когда-то), ничего не могу сказать.

интересно сравнение

https://rutube.ru/video/91b621aef0ff00f2eb0db7178c8e205f/

https://www.youtube.com/watch?v=8EF2kvNg0gI
