1 минуту назад, catBot сказал:

Так сколько показывает-то?! :)

И сколько должен показывать?



3 минуты назад, Xрюн222 сказал:

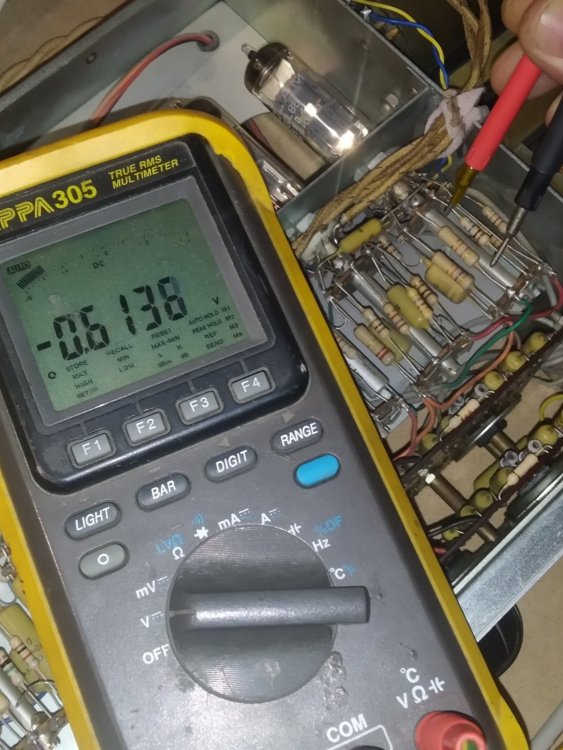

А там почему-то  вольт эдак -0,7+/- чуток... Вольтметр кажет.

И какие выводы мы должны сделать из симуляции выпрямителя вместо корректора?...

  • Like (+1) 1
Posted

СКОКА?!?!?!?!

Да при ТАКОМ открывающем напряжении (сетка-катод) у вас анод должен вытечь наружу. Весь. Немедленно.

  • Smile 2
Posted
4 minutes ago, Xрюн222 said:

И какие выводы мы должны сделать из симуляции выпрямителя вместо корректора?...

У вас - выпрямитель, а должен быть - усилитель.

Объясните появление якобы измеряемого вами потенциала сетки второй лампы.

Posted
7 минут назад, catBot сказал:

СКОКА?!?!?!?!

Да при ТАКОМ открывающем напряжении (сетка-катод) у вас анод должен вытечь наружу. Весь. Немедленно.

При каком ТАКОМ?  Возможно, не вытекает из-за анодного резистора...

Posted
8 минут назад, Xрюн222 сказал:

И какие выводы мы должны сделать из симуляции выпрямителя вместо корректора?...

Вывод однозначный, для игл типа Гайгер лучше подходит выпрямитель. Выпрямляет в сферу.

  • Smile 1
Posted

Сейчас присмотрелся к вашему сообщению, там у вас отрицательное напряжение, а не положительное, как мне сперва показалось.

Объясните, откуда на сетке возьмётся отрицательный потенциал, если в катоде нет резистора, и, как вы утверждаете, у вас НЕ выпрямитель?

Posted
4 минуты назад, catBot сказал:

Сейчас присмотрелся к вашему сообщению, там у вас отрицательное напряжение, а не положительное, как мне сперва показалось.

Объясните, откуда на сетке возьмётся отрицательный потенциал, если в катоде нет резистора, и, как вы утверждаете, у вас НЕ выпрямитель?

Ну, тонкие теоретические тонкости - это, увы, мне вопрос "не по зарплате", но оно там есть точно! Всегда!. Пока лампа исправна и питание подано.

  • Like (+1) 2
Posted
17 часов назад, Goofnm сказал:

Какие инженерные аргументы  -


Разрисовал lay. подобную только спаренные полевики и гст. Платы на подходе. СМД, размер 28 × 70мм.

Соберу попробую. Если не понравится уйдет в архив.



Posted
18 минут назад, catBot сказал:

Так это же сеточный ток, а вы говорите, что у вас усилитель, а не выпрямитель.

Это сеточное напряжение! И это усилитель в линейном режиме, разумеется.

Posted
6 часов назад, Xрюн222 сказал:

Теперь смотрим  древний усилитель с похожим 1в1 корректором - думаю, 3 омная головка - это микровольт 70...100, а на выходе при этом те самые 0,775 в, почти наверняка. Что-то "такое" они знали, однако...

Киньте кто нить схемой то, хочется глянуть таки.

Posted
3 часа назад, catBot сказал:

Статью в журнале "Радио" - осилили?

Специально для вас объясняю - строка "Статью в журнале "Радио" - ссылка, по которой можно статью прочитать. Так, на всякий случай.

В  той статье некие гипотезы, предположения, недоказанные. Обсуждать нужна целая тема. И принмать ее на веру, юеоговорочно,  как Вы видно сделали, сразу и навегда без обдумывания и прверки на практике -нонсенс.

Навскидку в статье есть две цифры, порога заметности КНИ, 3 % КНИ,  а потом 0.003%, или -90 дБ. Какая из них верная? Принято бездоказательно что вторая. Хотя напрмиер по слышимости разностных интермодов, в -90дБ, чтото сомнительно , может на двухсинусном третья составляющая будет отчетлтиво слышна, но в реальном сигнале, на спектре частот низбежно будут присутствоваь и полезные составляющие стигнала на той же частоте что указанные интермоды. И определит ли слушатель, пристутсвия этих интермодов, на таком мизерном уровне?

Если такой же сигнал уже есть,  то есть происходит некое добавление уровня, притом декалрируется -90дБ что мизерный ниже шума, хорошего аналога напрмиер мастер ленты:)) Или шума виниловой пластинки на пустой дорожке. Отсюда , указаные в статье цифры весьма сомнительны.  3% впрочем,  более реальны.



Ну а научно доказанным будет определение на группе слушателей, опрределение в среднем разницы между треками  на реальном муз сигнале, с точно введенными КНИ причем не изменением схем, и введением новых элементов потому,  что тут появится влияние самих этих элементов.



Важно я не против малых КНИ, но тот метод, (ООС ) кторым добиваются сверхмалых КНИ, губит звук более надежно.

Posted

Поскольку по симулятору выяснена абсолютная идентичность 2-лампового и  2-транзисторного, стало быть, и про транзисторный и про другой такой же ламповый сразу.

  • Like (+1) 1
  • Smile 1
Posted
56 минут назад, sova сказал:

В  той статье некие гипотезы, предположения, недоказанные. Обсуждать нужна целая тема. И принмать ее на веру, юеоговорочно,  как Вы видно сделали, сразу и навегда без обдумывания и прверки на практике -нонсенс.

Навскидку в статье есть две цифры, порога заметности КНИ, 3 % КНИ,  а потом 0.003%, или -90 дБ. Какая из них верная? Принято бездоказательно что вторая. Хотя напрмиер по слышимости разностных интермодов, в -90дБ, чтото сомнительно , может на двухсинусном третья составляющая будет отчетлтиво слышна, но в реальном сигнале, на спектре частот низбежно будут присутствоваь и полезные составляющие стигнала на той же частоте что указанные интермоды. И определит ли слушатель, пристутсвия этих интермодов, на таком мизерном уровне?

Если такой же сигнал уже есть,  то есть происходит некое добавление уровня, притом декалрируется -90дБ что мизерный ниже шума, хорошего аналога напрмиер мастер ленты:)) Или шума виниловой пластинки на пустой дорожке. Отсюда , указаные в статье цифры весьма сомнительны.  3% впрочем,  более реальны.



Ну а научно доказанным будет определение на группе слушателей, опрределение в среднем разницы между треками  на реальном муз сигнале, с точно введенными КНИ причем не изменением схем, и введением новых элементов потому,  что тут появится влияние самих этих элементов.



Важно я не против малых КНИ, но тот метод, (ООС ) кторым добиваются сверхмалых КНИ, губит звук более надежно.

Там вообще сказано , что ориентироваться нужно на Ки(нтермодуляции) , а не на Кг. Вот померьте у своего усилителя , тогда можете сказать , что ваши 0.003 не хуже требуемых. Несмотря на  Кг=3%.

Posted
7 минут назад, Сергей А сказал:

Там вообще сказано , что ориентироваться нужно на Ки(нтермодуляции) , а не на Кг. Вот померьте у своего усилителя , тогда можете сказать , что ваши 0.003 не хуже требуемых. Несмотря на  Кг=3%.

так и это, мне кажется не совсем верно. Зависит от спекртального состава муз сигнала, при плотном спектре вычленить интермоды среди составляющих сигнала, уже присутсвющих, нереально. На бедном , напримре чисто синусоидальром сигнале,  может ситуация,  и будет сотвествовать тому,  что в статье, но такие муз сигналы мало встречаются.

В любом случае, только непоследтсвенные тесты на реальных муз. сигналах,  покажут, при каком проценте интермод, будет заметна разница с оригинальным сигналом. И при каком проценте эта разница станет существенна и негативна для слушателя, так как некое изменение  тембра, не меняюещего комфортность прослушки или эмоциональную составляющую итп, не так и важно , в конце концов.

Posted

Так это 0.003 и есть пороговый уровень слышимости , немаскируемый сигналом. А все что больше это уже по желанию. :).
В старых заметках про почти любой ламповый усилитель приводится Ки , в лучших что-то вроде 0.1-0,15%. Ориентируйтесь.

Posted
25 минут назад, Сергей А сказал:

Так это 0.003 и есть пороговый уровень слышимости , немаскируемый сигналом. А все что больше это уже по желанию. :).
В старых заметках про почти любой ламповый усилитель приводится Ки , в лучших что-то вроде 0.1-0,15%. Ориентируйтесь.

И зачем  нужен такой пороговый уровень кторый на практике неприменим? Ведь сигнал то маскирующий, будет присутсвовать. Интреснен такой уровень, кторый слышен и при маскирующем сигнале.

Posted
4 часа назад, catBot сказал:

Сейчас присмотрелся к вашему сообщению, там у вас отрицательное напряжение, а не положительное, как мне сперва показалось.

Объясните, откуда на сетке возьмётся отрицательный потенциал, если в катоде нет резистора, и, как вы утверждаете, у вас НЕ выпрямитель?

Ну например с катода эмитируемые электроны,  прилетели на сетку. Они отрицательный заряд несут. Сетка  становится отрицательной. Потому в старину и  называлось гид лик, чтобы они стекали оттуда.

Posted

Что за "старые заметки" и что там было в Радио 1987...
Редкий случай  указания хотя бы Кг. Ориентируйтесь.


Posted
37 минут назад, sova сказал:

И зачем  нужен такой пороговый уровень кторый на практике неприменим? Ведь сигнал то маскирующий, будет присутсвовать. Интреснен такой уровень, кторый слышен и при маскирующем сигнале.

Вы прочитайте раз 10-20 , все же написано.
