Выкладываю на всеобщее обозрение своё творение. Может кому поспособствует. Адептов брендовых трансформаторов, конденсаторов, регуляторов и прочего - прошу категорически  воздержаться от комментир

Ollleg
Ollleg

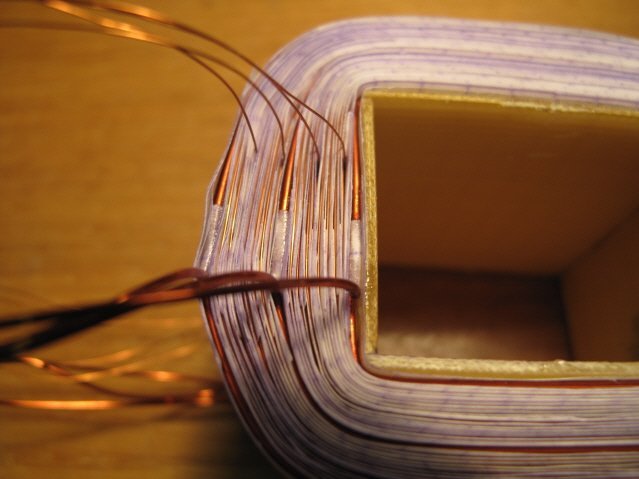

Продолжаем первичную обмотку. То есть сейчас пойдёт вторая секция первичной обмотки Для этого берём конец тонкого провода, который мы ранее отрезали и отогнули влево, перекладываем его на правую

Xрюн222
Xрюн222

Хотел на "следующем ближайшем" трансформаторе наконец уже осваивать бескаркасную намотку... Но-попалось отличное железо с отличными каркасами, что аж из ПЭЛШО намотать захотелось

Posted Images

Сергей-1968 Proficient

Сергей-1968

Posted
Posted

Для фиксации провода использую тонкую лакоткань, крепче чем бумага, фиксируется плотней.  На выводы усаживаю тонкую термоусадку. Каркас несколько слоёв свёрнутого картона пропитанного эпоксидкой. Торцы катушки промазываю нитролаком, так на всякий случай, а потом всё сверху черным акрилом.


  • Like (+1) 4
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Почитав, решил освоить безкаркасную намотку. Давно хотел освоить безкаркасную намотку, пробовал, не получалось, мотал опять обычно, с щечками. А сейчас вижу как буду это делать, благодаря советам в этой теме.

Спасибо Сергею и Олегу за эту статью

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted

Честно говоря, тоже поглядываю на бескаркас, мотать особой разницы нет, а вот выпиливать из тектолита 24 детали с минимальными разбросами на 2шт PP ПЛ трансформатора, как вспомню, руки опускаются, мотать проще чем пилить, потом ещё и чешешься весь.image.thumb.jpeg.5d715d2cdeb2811a4465b020cbfe9ded.jpegimage.thumb.jpeg.2218a18aa984274b7792b107fec40ad8.jpeg

  • Like (+1) 4
  • Smile 1
Фломастер Local

Фломастер

Posted
Posted
14 часов назад, Dolboyacher сказал:

Честно говоря, тоже поглядываю на бескаркас, мотать особой разницы нет, а вот выпиливать из тектолита 24 детали с минимальными разбросами на 2шт PP ПЛ трансформатора, как вспомню, руки опускаются, мотать проще чем пилить, потом ещё и чешешься весь.



9 часов назад, Aloizio сказал:

Напилил и пытался продавать на ОЗОНе подобные каркасы. Умумукался продавать, никому не были нужны...








   Не является критикой -

  Мой вариант изготовления каркасов для довольно тяжелых ТВЗ...   использовал текстолит ПТК, с ним работать гораздо приятней.

 Щечки каркаса толщиной 4мм - получаем более жесткий каркас с надежной защитой торцов катушки,  - минус теряем дополнительно по 1мм на сторону в сравнении с без каркасным вариантов автора (зазор между железом и каркасом в моем варианте 0,5мм).

  Стенки катушки каркаса толщиной 4 и 2мм.

   - Более тонкие стенки катушки сохраняют нам полезный объем намотки.

   - Две толстых стенки катушки обеспечивают надежную фиксацию щечек каркаса, а далеко выступающий  язык фиксатора толщиной 4мм. хорошо удерживает пакет пластин Ш и I, особенно в случае сбора пластин с зазором. Большая толщина стенок здесь не влияет на объем намотки и позволяет увеличить радиус скругления кромок катушки до R 4-5мм.

  - На боковых щечках я применил прорези для провода меньшей длины, расположив их в шахматном порядке, что повышает жесткость боковых элементов каркаса.

  В теме "О конструировании", я кратко опубликовал процесс изготовления каркасов.



  • Like (+1) 5
  • Thanks (+1) 1
  • Cool (+1) 2
  • Smile 1
BAA Master

BAA

Posted
Posted

Просто замечание, в воздух. 4 мм наверно перебор, но и действительно удобнее. Если 2 мм текстолита не держат - с натяжением перебор. Посмотрите на ОСМ - управляются электрокартоном. Миллиметра полтора.
А так симпатично. Аккуратно. Глаз радует.

  • Like (+1) 1
  • Smile 1
  • 2 months later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

Хотел на "следующем ближайшем" трансформаторе наконец уже осваивать бескаркасную намотку... Но-попалось отличное железо с отличными каркасами, что аж из ПЭЛШО намотать захотелось :pardon:



  • Like (+1) 10
  • Cool (+1) 1
  • Smile 1
  • 2 months later...
Xрюн222 Mentor

Xрюн222

Posted
Posted
В 22.02.2025 в 23:20, Xрюн222 сказал:

Хотел на "следующем ближайшем" трансформаторе наконец уже осваивать бескаркасную намотку...

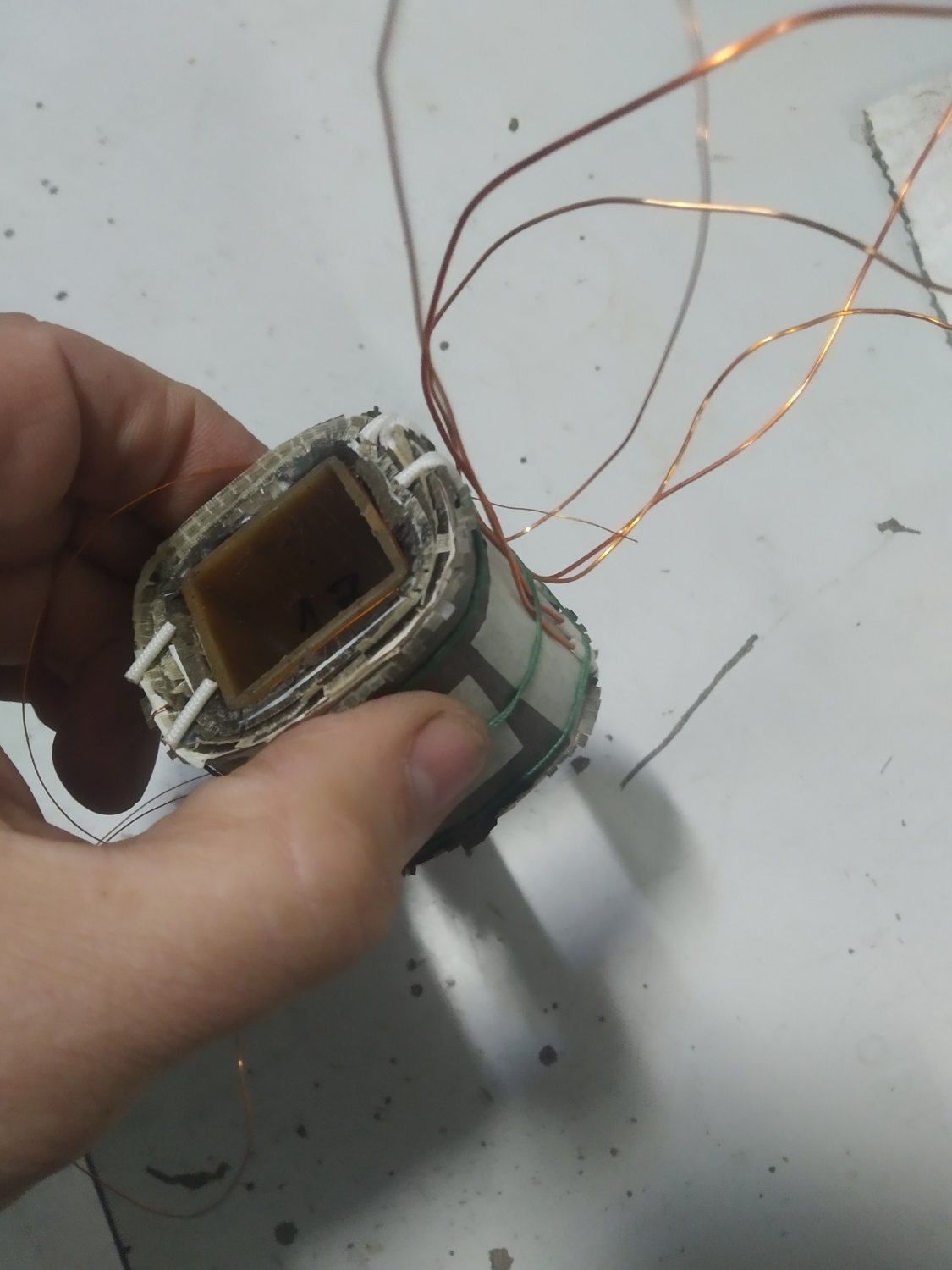

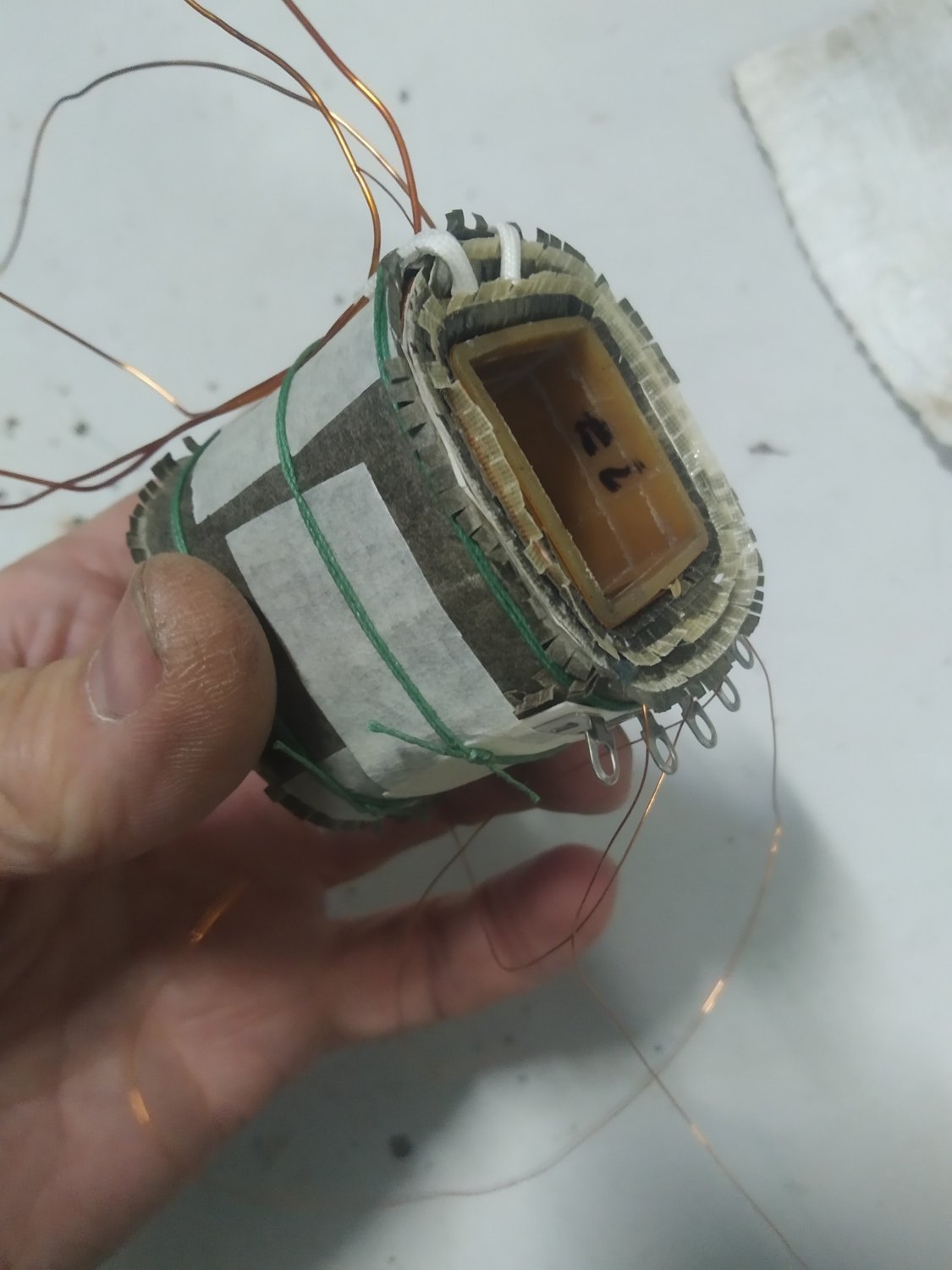

Намотал теперь другую катушку, наконец, бескаркасно. Т.к. попалось железо с бескаркасным каркасом. ВсëIMG_20250504_190425.thumb.jpg.33d034b82093287225e9bad5fdd8a83a.jpg опять строго по советам автора ветки. Уголки крайних витков прихватывал каплями секундного клея. Получилось хорошо, но, при наличии каркаса со щечками, как-то все равно сподручнее...


  • Like (+1) 3
  • Cool (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Нуу ..Сравнил :smile-61:Так-то внутри-то у меня тоже все более-менее ровно и плотно получилось, просто частично была использована какая-то особо хорошая бумага с бахромой от разобранного ранее тр-ра, точно подошла по ширине, грех не использовать, а от бахромы всяко хуже не будет.

Xрюн222 Mentor

Xрюн222

Posted
Posted

У меня пока осталась,еще немного, диаграммная от самописцев :smile-29: Клеточки по 2,5 мм... Она, может, чуть тоньше тетрадной, не помню... Купил давным-давно, еще на стоянке перед рынком, несколько коробочек, где она гармошкой сложена, на 1 заправку...

BAA Master

BAA

Posted
Posted

Купил фильтровальную, вместо промокашки.
Кстати, безкаркасную бывало обматывали лакоткантью, через отверстие для сердечника. А если пользовать фторопластвые вкладыши и щечки, то после пропитки даже внутренного картона не требуется. Только лакоткань.

Xрюн222 Mentor

Xрюн222

Posted
Posted

К сожалению, умная мыслЯ, что надо было сперва на гильзу полосы тонкого картона проложить, пришла ровно в момент отковыривания оправки со щеками от готовой катушки...

BAA Master

BAA

Posted
Posted

Ээээ, надо внутреннюю часть, что гильз не дает схлопнуться, из двух клиньев делать...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну да, брусок сначала сверлим, потом отпиливаем по диагонали. Как-то так.

Имел в виду полосы под обмотку и потом на нее загнуть, чтоб закрыть торцы напротив железа

AlexKorotov Local

AlexKorotov

Posted
Posted
1 час назад, Xрюн222 сказал:

У меня пока осталась,еще немного, диаграммная от самописцев :smile-29: Клеточки по 2,5 мм... Она, может, чуть тоньше тетрадной, не помню... Купил давным-давно, еще на стоянке перед рынком, несколько коробочек, где она гармошкой сложена, на 1 заправку...

Сколько плат вручную я на ней нарисовал!!!!  Осталась одна коробка :)

Сейчас можно ленту кассовую подобрать подходящую.

KAI Proficient

KAI

Posted
Posted
2 часа назад, Xрюн222 сказал:

Нуу ..Сравнил :smile-61:Так-то внутри-то у меня тоже все более-менее ровно и плотно получилось, просто частично была использована какая-то особо хорошая бумага с бахромой от разобранного ранее тр-ра, точно подошла по ширине, грех не использовать, а от бахромы всяко хуже не будет.

Зачем вообще в одной обмотке с современным проводом использовать бумажные прокладки ?

BAA Master

BAA

Posted
Posted
10 minutes ago, KAI said:

Зачем вообще в одной обмотке с современным проводом использовать бумажные прокладки ?

Пропитываемый сепаратор. Даже современный материалы которые не горят, обычно пористые, под пропитку, номекс, арамидный. Как только есть критичесая напряженность поля и газ (наважно какой), например воздушный пузырек, то вопрос отказа - это вопрос времени. Тлеющий разряд сожрет всё и ещё немного, из любого материала.

ВКН Local

ВКН

Posted
Posted

Да и рядовая намотка туда - сюда это как гайку с левой резьбой накрутить на болт с правой.

Xрюн222 Mentor

Xрюн222

Posted
Posted
5 минут назад, KAI сказал:

Зачем вообще в одной обмотке с современным проводом использовать бумажные прокладки ?

Вообще вопрос не понял... :smile-61: А какие надо? А чем фирменные(да и нефирменные) бумажные не годятся? А если провод НЕсовоеменный, то?

Провод, если что, ПЭВ2 и ПЭТВ 50...60 лет, частично аналогичный импортный, с разобранного трансформатора.
