Собираем ламповый усилитель. Краткое руководство по самостоятельной сборке лампового усилителя.

Сергей Б

By Сергей Б
in Help for beginners

 Share

Recommended Posts

sova Local

sova

Posted
Posted
1 час назад, Сергей-1968 сказал:

А если внешнюю изоляцию не делать ещё лучше будет: обмотки " дышать" будут, звуку свободней.:ab:



Так про то и речь. Внешняя изоляция что от чего изолирует? Что то в усилителе внутри касается обмотки? Нет. Да и лаком провода покрыты.

  • Replies 129
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей Б
Сергей Б

Выкладываю на всеобщее обозрение своё творение. Может кому поспособствует. Адептов брендовых трансформаторов, конденсаторов, регуляторов и прочего - прошу категорически  воздержаться от комментир

Ollleg
Ollleg

Продолжаем первичную обмотку. То есть сейчас пойдёт вторая секция первичной обмотки Для этого берём конец тонкого провода, который мы ранее отрезали и отогнули влево, перекладываем его на правую

Xрюн222
Xрюн222

Хотел на "следующем ближайшем" трансформаторе наконец уже осваивать бескаркасную намотку... Но-попалось отличное железо с отличными каркасами, что аж из ПЭЛШО намотать захотелось

Posted Images

KAI Proficient

KAI

Posted
Posted
1 час назад, Михаил SM сказал:

Спорный в чём ?  Если есть ответ , подкрепленный практическим основанием , то это важно узнать .

По ТХ  полиуретан в изоляции в звуковых трансформаторах вопросов не вызывает , советские литц. в полиуретане : 120х 0,08мм , есть даже 1000 х 0,05 мм по звуковым качествам  критичен по определенным -важнейшим критериям звука (звуковые трансформаторы -цель -  ЗВУК ) , ПЭТВ тут всегда ( не смертельно..) более сжато и обрезано (особенно ВЧ ) в послезвучиях  , замечено , что все тотально сигнальные провода -серебрянные или медные , в звуковых трансформаторах , Аудионот применяет только в полиуретановой изоляции . Но в целом , конечно, как кто слышит , так то и применяет - в аудио это показательно. https://www.google.com/search?q=параметры+провода+в+полиуретановой+изоляции+

Диэлектрическая проницаемость полиуретана 6-7, эмаль ПЭТВ имеет 2.5-3.

Емкость обмоток не в пользу полиуретанового провода.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
В 27.07.2025 в 08:32, johnson1496 сказал:

О возврате витка с измерениями тоже есть, кстати именно так у меня намотаны выходник и межкаскадник для 300В, слушаю до сих пор.

Только так и мотаю. Мне даже так удобнее мотать. ВЧ действительно так хороши

Vova Enthusiast

Vova

Posted
Posted

Добрый вечер!

Я вот читаю ветку и не пойму , а в чём улучшение при намотке на гильзу без щёчек?????

Если не делать щёчки 4 мм , то нет никакой разницы в заполнении слоя , кроме гимороя...

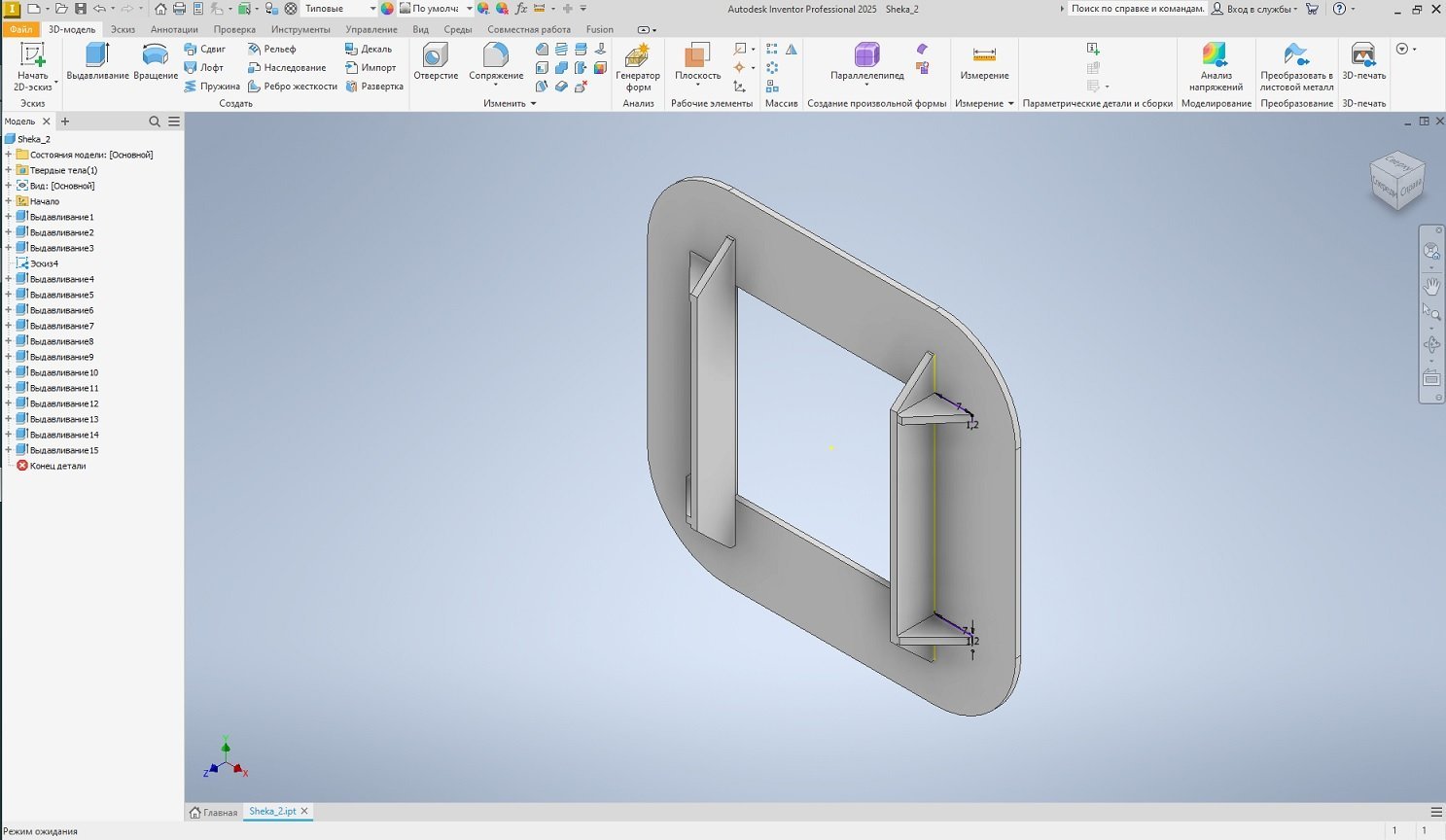

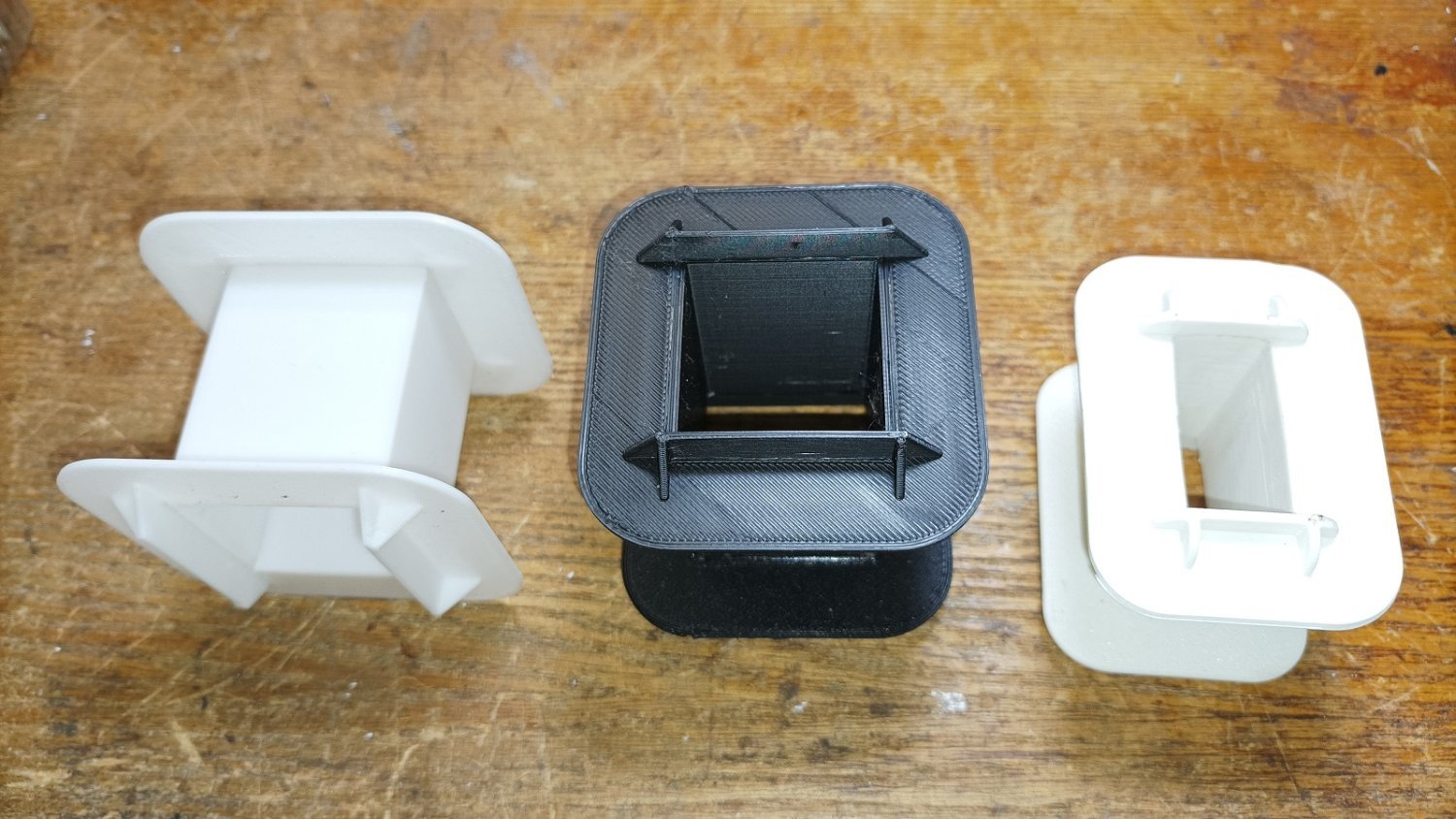

Я например делаю щёчки , и весь каркас из 1.5 мм прессшпана , для того чтобы не отжимало на крайних витках - использую дополнительную опору в виде пластины формы Х из любого крепкого подручного материала , алюминий или текстолит....

Чем плохо мотание на полный каркас со щёчками - я так и не понял , поэтому и мотаю со щёчками! Я уже не говорю про высоковольтные трансы где это вообще неприемлимо.

Нет выигрыша по длине намотки , отступать от края всё равно нужно. . Остальное несущественно.

  • Like (+1) 2
  • Hmm... (-1) 2
