Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, Stan Marsh сказал:

Отзыв простого зарубежного пользователя об М-60 в машинном переводе:


И это он еще прокатку труб не пробовал!!! :smile-17:

  • Replies 983
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Ну звучит они довольно непохоже на трансформаторный усилитель... Но НЧ тут прямо хорошие... Несмотря на то что колонки у меня полочные... С полноразмерной акустикой еще не проверял... Нет рядом полнор

Климентий
Климентий

Ну и просто немного красоты... Оно не только звучит шикарно... Оно и выглядит 🔥... Эмоций в живую добавляет словами не передать... 1753540515944.mp4

Климентий
Климентий

Медленно идем вперед... Осталось все соединить...

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, Xрюн222 сказал:

И это он еще прокатку труб не пробовал!!! :smile-17:

Это гуглпер так перевёл "tube rolling".

 I have not yet tried tube rolling, I do not have expensive cables, not even power conditioner or zero autoformers.

Ollleg Mentor

Ollleg

Posted
Posted
3 часа назад, Stan Marsh сказал:

что для описаний нанимаются специальные описатели

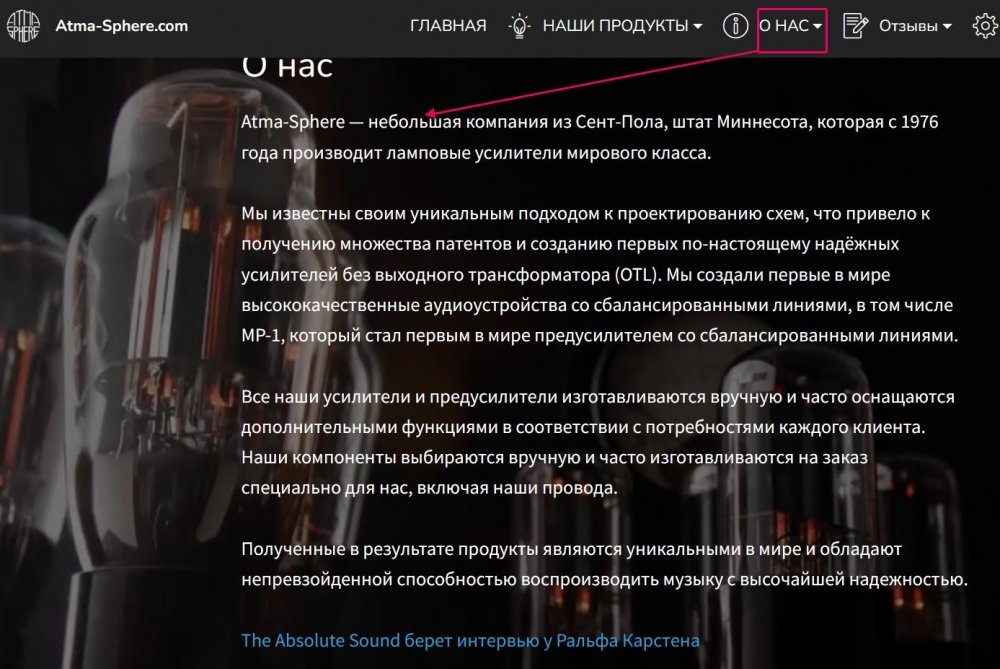

Не соглашусь - в данном случае официальный сайт компании и пишут они сами о себе, в отличие от отзывов и рекламы в иных местах. Заявление громкое, но это заявление самих разработчиков и наверняка, они ни единожды подумали, прежде чем такое заявление делать.....


Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, Ollleg сказал:

Заявление громкое

Ну, вполне возможно, что правдивое. У нас только Никита Сергеевич активно хает OTL, остальные - либо не слышали, либо восхищаются. Вероятно, OTL сам выбирает себе достойных.:smile-11:

  • Like (+1) 2
  • Smile 2
Goofnm Proficient

Goofnm

Posted
Posted

Там развязка в самом начале - "аудиофил около 20 лет" и "QUAD ESL". Аудиофилу
около 20 лет простительно питать надежды и перебирать усилители на Квод ЕСЛ.

Agats Local

Agats

Posted
Posted
35 минут назад, alss сказал:

Какая схема выпрямления в анодном питании, ту и ставлю в смещение (как-то не хочется смешивать ОППВ и ДППВ).

Мало того что не жалко так еще и лучше - см. выше.

Все же в смещение лучше оппв, смешивание тут не причем...и как бы вообще оппв везде лучше если возможно

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, Goofnm сказал:

Там развязка в самом начале - "аудиофил около 20 лет" и "QUAD ESL". Аудиофилу
около 20 лет простительно питать надежды и перебирать усилители на Квод ЕСЛ.

С подобными шутками лучше на Сундук, там зайдёт, вероятно.

Agats Local

Agats

Posted
Posted
32 минуты назад, Stan Marsh сказал:

... Вероятно, OTL сам выбирает себе достойных.:smile-11:

ОТЛ свыше, с небес выбирает себе достойных :)

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Stan Marsh сказал:

Ну, вполне возможно, что правдивое. У нас только Никита Сергеевич активно хает OTL, остальные - либо не слышали, либо восхищаются. Вероятно, OTL сам выбирает себе достойных.:smile-11:

Не "хает", а  всего лишь пару тройку раз безответно попросил простейшие осциллограмы и тп измерения... Хотя бы для начала азбучную картинку с линией нагрузки. Как у Цыкина,Войшвилло и пр. Типа,скажем :IMG_20241123_013838.thumb.jpg.c9b41e784d00390d1c007f30d7b5cc87.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

И даже  появится картинка с линией нагрузки?...

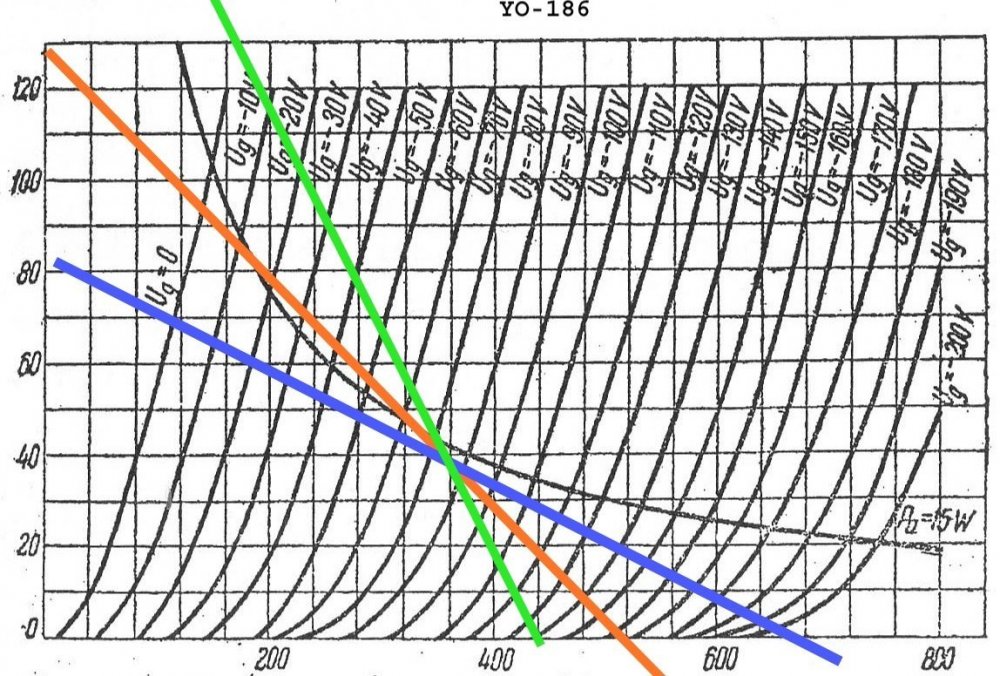

Кстати, а пока Климентий собирает, можно рассмотреть предложение Агатса об ОТЛ на ад1, 6с4с и тп. Благо картинка с подходчщими ВАХами уже вот она, прям здесь. Искать не надо. Берем и достраиваем по-ОТЛному.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Посчитать мощность, искажения, по желанию - альфу и тп... Выбрать оптимальный режим. Просимулировать в симуляторе.

Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, Stan Marsh сказал:

Её хоть сейчас нарисовать можно, она близка к вертикали. И?

Совершенно необязательно, в зависимости  от "омности" АС. Скажем, зеленая линия это примерно 2к, 3 шт впараллель то бишь АС 600...800 ом в самый раз.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ок, Агатс говорит ( чуть выше только что недавно) что на 3х 6с4с(моя любимая лампочка! И далеко не только моя,как изаестно)чуть ли не самолучший в мире ОТЛ, так? Рисуем ЛН для 24 ом, стало быть? Или все таки динамик перематываем?

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Xрюн222 сказал:

Рисуем ЛН для 24 ом, стало быть?

Вроде у него 16 Ом, но это не особо важно, смысла в рисовании примерно ноль. Ему это, скорее всего, не нужно. А в этой теме лампы несколько другие, результат графических упражнений известен заранее, а для глумления есть масса других тем.

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
32 минуты назад, Stan Marsh сказал:

Ну, как соберёт Климентий усилитель, тогда и измерения

Хитрицы ... 😊 на мне опыты 🔬 ставить решили... 😁

А если серьезно, то симулятор очень точно описывает математику... Там же нет ничего сверхъестественного... Я когда-то давно сам писал элементарную программу для определения рабочей точки и уровня искажений... Голая математика... Симулятор возможно не учитывает предельные состояния схемы... Но это мы сами можем учесть при анализе результатов моделирования...



Xрюн222 Mentor

Xрюн222

Posted
Posted
6 минут назад, Stan Marsh сказал:

Вроде у него 16 Ом, но это не особо важно, смысла в рисовании примерно ноль. Ему это, скорее всего, не нужно. А в этой теме лампы несколько другие, результат графических упражнений известен заранее, а для глумления есть масса других тем.

То есть,  я правильно понимаю - предложение (в,замечу, техническом разделе!) выбирать нагрузку для лампы "по букварю"  - это глумление?! :shock: В массе других тем мы требуем, в том числе с меня спрашивали - пожалста, расчеты, графики, измерения, разве нет? Помнится,была целая эпопея - резистор 680 ом или 2,2 ком! Хотя там это и не столь важно было, в том случае. А здесь "вы не понимаете, тут иное!",(С) видимо ..

BAA Master

BAA

Posted
Posted
6 minutes ago, Stan Marsh said:

Вроде у него 16 Ом, но это не особо важно, смысла в рисовании примерно ноль. Ему это, скорее всего, не нужно. А в этой теме лампы несколько другие, результат графических упражнений известен заранее, а для глумления есть масса других тем.

Да уж, "безумству храбрых поем мы песню". Даже в цирклотроне, в смысле в параллельном повторителе, все прямо не радужно. И примерно при 25 мА/В меньше килоома искажения растут, сильно, при 500 Ri. Скорее просятся какие-то лампы с внутренним Ом 300 и крутизной 25-30, штук 10 в параллель. А с общим катодом вообще непонятно.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 минуту назад, BAA сказал:

Да уж, "безумству храбрых поем мы песню". Даже в цирклотроне, в смысле в параллельном повторителе, все прямо не радужно. И примерно при 25 мА/В меньше килоома искажения растут, сильно, при 500 Ri. Скорее просятся какие-то лампы с внутренним Ом 300 и крутизной 25-30, штук 10 в параллель. А с общим катодом вообще непонятно.

Но в нем, кстати, формально всë-таки чуток малость порадужнее! Чем в других конфигурациях. Но ценой усложнения раскачки. Даже с электродвигателем у меня справлялся, вертушечным. На110 в 60 гц.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
13 минут назад, Xрюн222 сказал:

я правильно понимаю - предложение (в,замечу, техническом разделе!) выбирать нагрузку для лампы "по букварю"  - это глумление?!

Нет, я не об этом. Результат построения линии нагрузки известен всем и каждому: полезная мощность, искажения и прочее не выдерживают никакой критики, в чём тогда цель упражнений? В доказывании очевидного? Что это, как не глумление? Это оно и есть.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Так возникает большой и принципиально важный  вопрос - насколько  и скольким единицам участников очевидно это очевидное в таком случае? И еще раз - что как и почему мы предлагаем считать "по букварю" в других темах? Оно там неправильное? Или здесь?

RSD Veteran

RSD

Posted
Posted
2 минуты назад, Stan Marsh сказал:

Результат построения линии нагрузки известен всем и каждому, полезная мощность, искажения и прочее не выдерживают никакой критики, в чём тогда цель упражнений? В доказывании очевидного?

   Что-то не пойму, то есть полезная мощность никакая, искажений много и т.д., так зачем же делать такие усилители?
