Posted

Впечатляет! Компактно, изящно, без стоек от сельского радиоузла) Александр, вопрос по первому каскаду. Он у вас "приподнят" над "землей" по типу "нижнего хвоста"? Это реально дает выигрыш по искажениям, учитывая относительно небольшие амплитуды? Или здесь что-то другое?

Posted

В данной конфигурации и реализации в металле оказался лучше небалансируюшегося по уровню помех.

  • Like (+1) 2
Posted
В 30.10.2024 в 13:27, Rezvoy сказал:

БП отдельно.

Скорее всего в нём ничего экстраординарного нет, но, всё же, возможно схему увидеть? Ну и для законченности описания полной конструкции это было бы правильно. Я так думаю...

  • 2 weeks later...
Posted

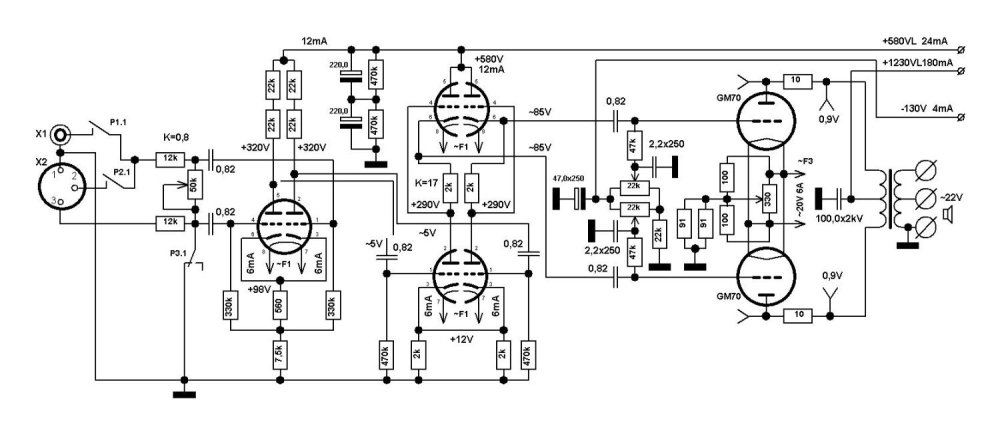

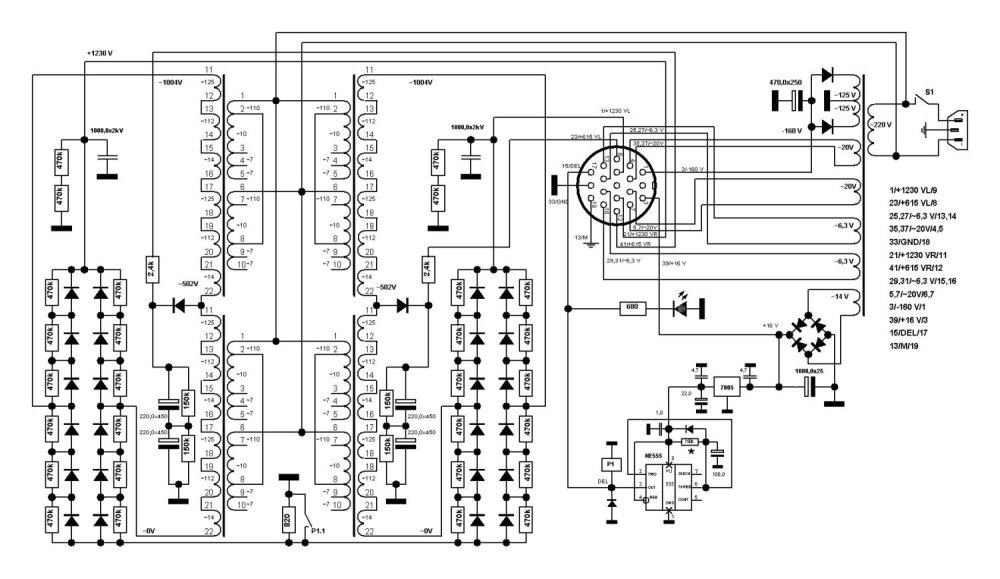

Посмотрел схему и возникло вопросов пару:

1)10 Ом в аноде гм-70 это для контроля тока предусмотрено? Если так ,то измерять под потенциалом анода в 1250в как то стремно.

2) Накал гм-70 переменкой,что с фоном -победили?( понятно что пушпул)

Posted
49 минут назад, gu-48 сказал:

как то стремно.

Одно неосторожное движение даже при выключенном аппарате и......



51 минуту назад, gu-48 сказал:

2) Накал гм-70 переменкой,что с фоном -победили?( понятно что пушпул)

Нужна постоянка на диодах Шотки, либо на германии Д- 305. Сделать переполюсовку обычным тумблером (только не китайским!)

Posted
55 минут назад, Colonel Burrous сказал:

Нужна постоянка на диодах Шотки, либо на германии Д- 305.

В РР можно переменным. А вот в SE приходится выпрямлять. Но не германием, разумеется, а нормальными диодами. И фильтровать не картоном в сметане, а хорошими электролитическими конденсаторами.:smile-03:

Posted
3 минуты назад, Stan Marsh сказал:

В РР можно переменным. А вот в SE приходится выпрямлять. Но не германием, разумеется, а нормальными диодами. И фильтровать не картоном в сметане, а хорошими электролитическими конденсаторами

Мне это хорошо известно, ибо УМЗЧ со сходной схемотехникой я делал (макет). 6н9с(фазик)-6н12с (драйвер)-2*гм-70(конец). Трансформаторы до сих пор остались. Макет разобрал-в доме малолетние дети.

Posted

Хотелось бы чтоб топикстартер поделился своим опытом расчёта лампового каскада на ГМ-70. Если это не секрет. Хочу сравнить со своей методикой.

  • 3 weeks later...
  • 1 month later...
Posted
В 23.11.2024 в 02:20, Stan Marsh сказал:

Но не германием,

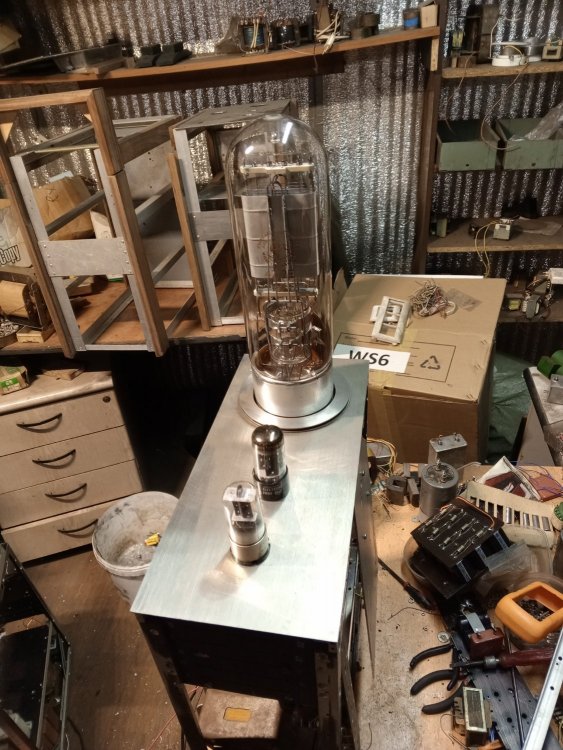

Почему? . Я 305 ми выпрямляю, почти не греются ,полет нормальный ,кремний сильно калится там , емкости на 100тыщ или 2 на 68 .   как бы достаточно. Я у 4212 ими выпрямил , не побоялся ., .На фото мост с "радиаторами" для 4212 ,а там 6 А, рука терпит. емкость 330 тыщ. Пробовал сборками шотки . , мне показалась профанация с их 40 А.Уходили на радугу .Брал их с комп. бп .


Posted
1 hour ago, johnson1496 said:

Плюсом - на мосте падает на 1 В меньше со всеми вытекающими.

Есть вот такие штуки. С никаким падением. Для выпрямления, синхронного. Есть для средней точки, есть одиночные. Конкретно эта до 440/700 вольт выпрямленного. При соответствующих транзисторах. Разумно в связи с вымиранием германия. Денег стоит.

  • Like (+1) 1
Posted

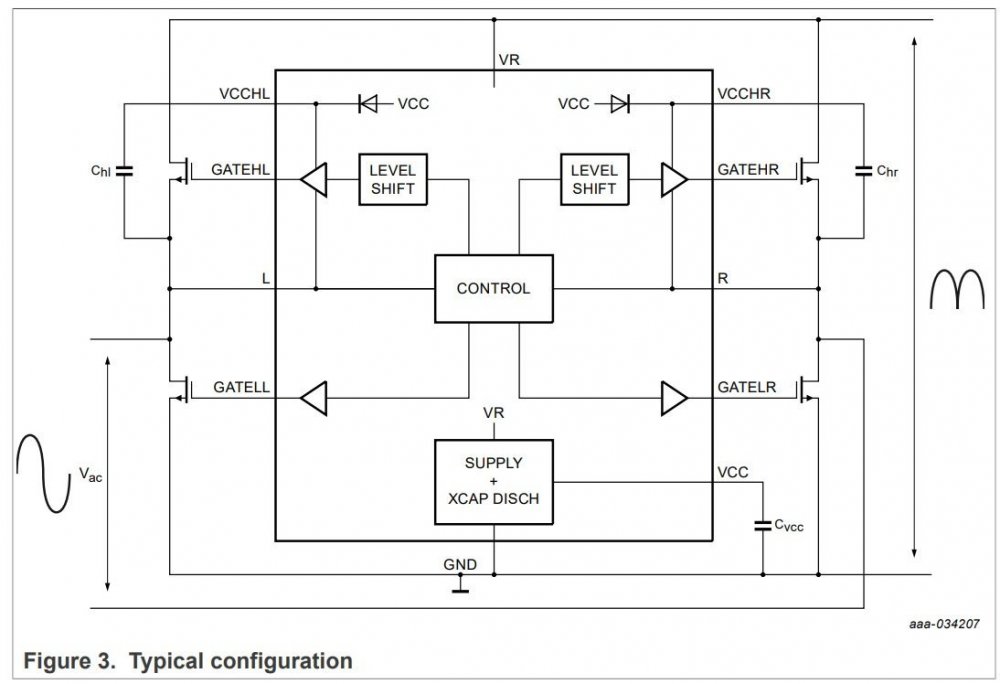

TEA2208T Active bridge rectifier controller
4 Ordering information Type number Package Name Description Version

TEA2208T/1 SO14 plastic small outline package; 14 leads; body width 3.9 mm SOT108-1
Вовсю 1.27 Берем переходник на DIP, ежели никак.
С помощью Галилеевых и не только, бинокуляров паяется всё без шариков.
Двумя передними лапками.
Под пузики делаем дырдочку и медную шайбочку.

  • Like (+1) 1
Posted

Нет, мне достались в других корпусах. И я не говорю, что не пробовал. Пробовал, тем более, что стоят они как два комплекта германия каждая. Может у Вас зрение как у орла и переходников немерянное количество, у меня все гораздо хуже. Короче: это не наш метод (из фильмы).

Posted
36 minutes ago, johnson1496 said:

у Вас зрение как у орла

Угу, примерно в соответствии с возрастом. "...что это зло не столь большой руки..."
Мне иначе работать никак...


  • Like (+1) 1
Posted

Знаю, сам в молодости посидел с 18 летними девочками за микроскопом при монтаже гибридных МС. Тут еще паяльная станция нужна соответствующая, моя меньше, чем SOIC уже не может. Хотя десяток чипов лежит вместе с мосфетами.

Posted

На работе стереомелкоскоп. Десятка. Вот там прямо хорошо. Короче пока руки не трясутся - можно. А вот гуано налобное за тыщу с кривыми "стеклами" - нельзя. Потом смотришь - а запаял со сдвигом.

  • Like (+1) 1
Posted

Проц. на 70 . Лениться стал. То принесут,  умоляют что нить . починить . планирую еще пару мес. Самому интересно что получится .


  • Like (+1) 2
  • 5 months later...

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • На самом деле .....сейчас уже мысли о другом - есть у меня лампы  с3g и c3m. с3m -считаю одной из лучших ламп для драйверных каскадов с нестабилизированным накалом. У ней накал 20 вольт 125 мА. Фото с раздетой лампой не моё - из сети интернет Собирал усилитель на c3g Потом переделал его на c3m - с заменой силового трансформатора. Тогда с3g меня не впечатлили по звуку...... вот думаю спаять переходник и попробовать эту лампу на усилителе 6ж4п+2А3. В своё время немцы любили на лампах с3g, c3o, c3m делать фоно корректоры.... а сейчас что то поиском не ищутся схемы на этих лампах... Но сейчас понимаю -усилитель SE с3m+el84 - не играл басы...... поэтому к нему был сделан низкий выход с первого каскада на сабвуфер ...... Короче мысли крутятся вокруг ламп с3g и c3m.... По вахам и по своей схеме посмотрел - вроде можно через переходник в усилитель поставить ..... вопрос уже не одну неделю меня занимает ..... Но пока был занят фонокорректором... По звуку с3m - превосходила 6AU6  - обе лампы были Телефункен.
    • Сходил с утра прикупил. На всякий случай. Фоно кабель может быть переделаю...... Прошлый кабель , который прослужил мне более 10 лет - я тоже раза три переделывал. Сейчас подожду пока новый фонокабель прогреется и устрою себе тесты фонокабелей..... Занятие с конструкциями акустических кабелей - мне очень нравятся ... экраны, хлопковые обмотки, разъёмы........  Этим можно долго заниматься. И с большим удовольствием. Да ещё с новым фоно кабелем и новым межблочником не  тестировал микро схемный корректор LYNX04.... В своё время пропустил вторую версию этого корректора, а сейчас думаю -зря.... надо было хотя бы авторскую плату прикупить было.... Там другая микросхема и автор учел пожелания пользователей... А сейчас авторский сайт загнулся .... а автор вплотную на военку работает похоже, так как нет его в соц сетях.......
    • Причины две, ток и напряжение. Клипса, вне зависимости от материала, увеличивает импеданс - уменьшает ток, каковой, при протекании, наводит напряжение, то бишь разность потенциалов. Последнее и напрямую наводится на любую петлю при отсутствии как магнитного, так и электростатического экранов.
    • Всем спасибо. Проект закончен. Всё играет хорошо.  На столе для пайки где стоит осциллограф  - при подключении тестового проигрывателя - сразу не было ни фона, ни радиопомех. Тогда же и написали, что всё дело во внешних проводах. Сейчас радиопомехи остались только на уровне - при поднятом тонарме и на максимальной громкости усилителя - к акустике надо подойти ближе 30 см,  тогда слышно какое то бубнение - слов не разобрать. С места прослушивания ничего не слышно даже при поднятом тонарме. Если идёт сигнал - кроме пустой дорожки ничего не слышно. Не говоря уже о том, когда идёт какая либо запись. Если выкрутить громкость на половину - на этой громкости слушаются пластинки при прогреве - фона вообще не слышно. И да заметил уровень радиопомех сильно зависит от погоды. Самое главное - сам корректор меня устраивает уже и можно слушать виниловую систему часами.
    • Более чем, верно. Ранее упоминавшийся "кубик" РР 6ф3п в пентоде, имея максимальную мощность не более 7 Вт, прекрасно справлялся даже с чудесными полочниками  Penaudio, с их 82-84 дБ.
    • А главное, свежая... :)
    • Кстати, мысль  хорошая! Рекомендации крайне правильные.
    • 6Ф3П лампа с интересным звуком. Одна из немногих которая имеет свой характер. Мне она очень нравится. И 5-6 ватт думаю будет очень достаточно при соответствующей музыкальной подачи от 6Ф3П..
    • Ну как сказать... Симуляторы не врут... Нужно просто корректно ими пользоваться... С пониманием дела... Расчетные схемы у меня из симулятора совпадают практически идеально в железе... 👍
    • Применительно к 6ф3п области допустимых значений, на практике, весьма узкИ, независимо от, возможно, излишне оптимистичных, результатов симуляции. В классе А в РР можно надеяться на примерно 4-5 вт в пентоде и пару ватт в триоде, с учётом КПД трансформатора.  Чуть помощнее лампа ECL86/PCL86, но значительно менее распространена и не имеет отечественного аналога, примерно соответствует сочетанию EL41 и половинки есс83 в одном баллоне. Совсем хорошА их предшественницв, ECL11, однако она НЕ компактна (размер ЕЛ11 и т.п.) и имеет общий катод для обеих "половинок", что может вызывать затруднения.Но, может и не вызывать, конечно...
    • На мой взгляд, все эти бусы-клипсы напоминают лечение диареи пробкой. Наверное, более правильным будет устранить причину, а не бороться с последствиями. Ловят и наводят помехи контуры, по которым протекает переменный ток. У Вас в довольно чувствительном устройстве два больших поканальных контура, образованных ламповой панелью, монтажной планкой и анодными конденсаторами:   Если и входные цепи (на фото не видно) распаяны не на ламповой, а на монтажной панели, то добавляются еще два контура от разъема тонарма, через самодельные проводочки и до монтажных панелей. Верните штатный провод проигрывателю, выполните весь монтаж максимально компактно вокруг ламповых панелек, расположите анодные конденсаторы как можно ближе к панелькам ламп, плюсовой и минусовой провод проложите рядом для минимизации площади контура, и наводок не будет даже в неэкранированном корпусе.  Еще обратите внимание на такие пайки, в этих кляксах запросто возможен непропай, а плохой или плавающий контакт также будет "детектировать" помехи:   И только когда устройство заработает должным образом, можно будет поразвлекаться всякими экзотическими проводочками, кондерчиками и т.д.
    • Для лучшего понимания и сравнения лучше бы осциллографом измерить, конечно. В конкретных вольтах/герцах, вместо  абстрактных картинок от телефонных приложений....
    • Много схем, которые выходили из под симулятора от Руслана, совпадали в железе по режимам с точностью до копейки.  Симулятор всё же помогает выбрать оптимум между мощностью, искажениями и схемным решением
    • Уровень-то наводок каков стал? Измерьте хоть телефоном-программкой на расстоянии 1м, да выложите. Для понимания и сравнения.
    • Ну, в триоде мощности совсем не густо. Симуляторы врут.
