Recommended Posts

Posted

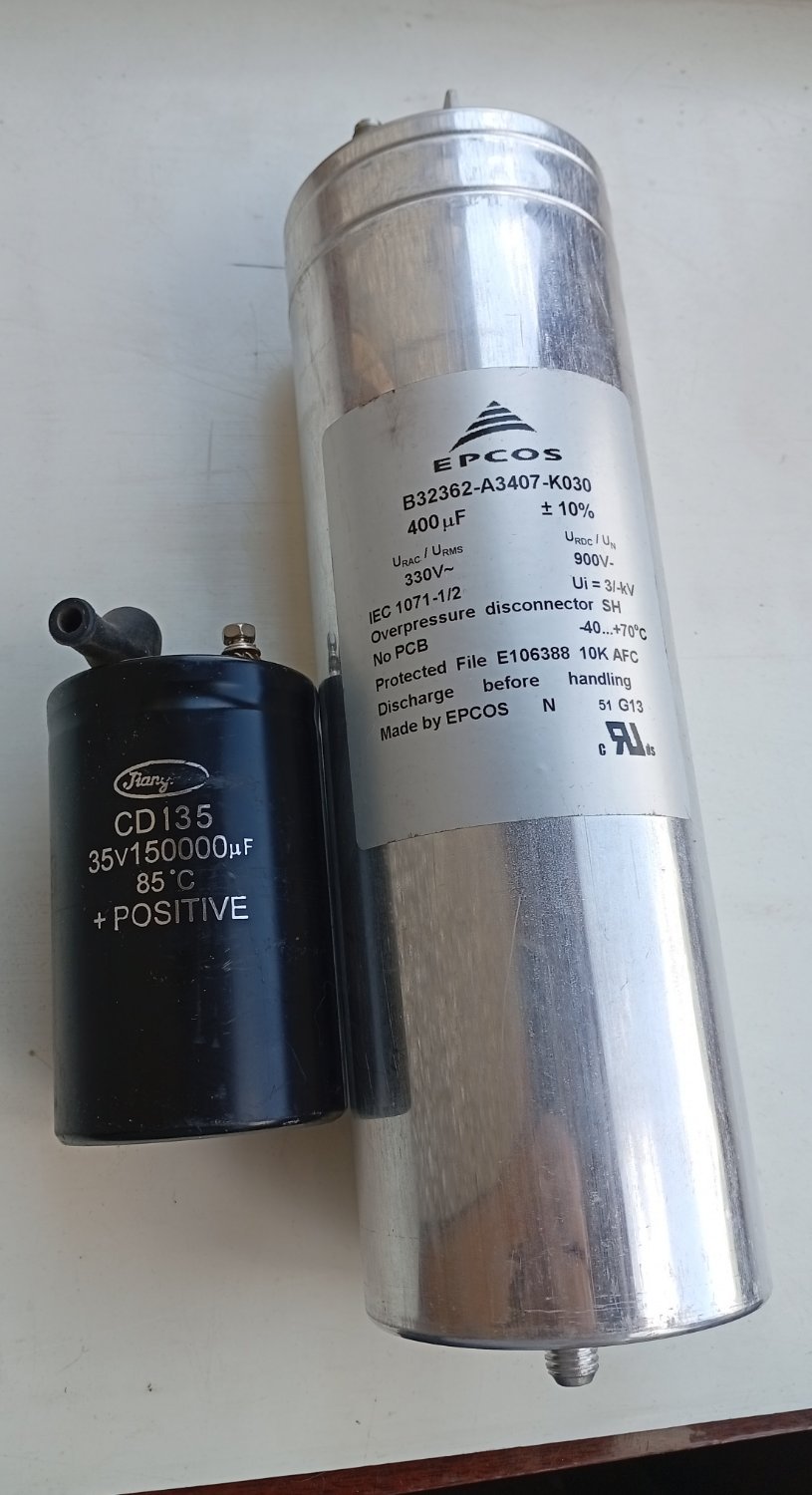

Ленюся все .  Верней рук не хватает , да и не шешнадцать лет уже , производительность не та уже ,сейчас в срочном порядке  занят блоками что за ним стоят . Попались емкости , и как кожный зуд начался закончить , это на 845 блоки .


  • 4 months later...
Posted

Здравствуйте Всем любителям ГМ 70. Задумал собрать однотактник уже давно. Всё подготовил, хочу моноблоками с отдельными БП. И вот начал на "коленке" собирать узлы, чтобы потом с подборками. Сначала решил с выпрямителя для Гм-ки.  Выпрямитель двухполупериодный на 2-х 6Д22С, фильтр Г-образный. У транса две обмотки по 1100вольт переменки. Дроссель 154ом от Аудиоинструмента. На выходе 5 электролитов 560X400-параллельно каждому 220 ком. По всем канонам должно получиться на выходе 960 вольт, то что мне нужно. А на поверку выходит 1400. Ничего не понимаю, почему так. Думал что без нагрузки так происходит. По резисторам получается 1,5мА. В инете скачал калькулятор для расчёта выпрямителя с Г-образным фильтром. Подставлял нагрузку 1,5мА получается 970 вольт по расчётам. А у меня хоть тресни 1400? Какие будут высказывания. Жду с нетерпением.

Posted
1 час назад, Valery сказал:

Какие будут высказывания.

1,5мА - какая же это нагрузка? Выпрямитель находится практически в режиме ХХ.

  • Like (+1) 1
Posted

  Недостаточно тока через дроссель, поэтому на ёмкости напряжение поднимается. Калькулятор в топку. :smile-59:

Posted
2 часа назад, Stan Marsh сказал:

Ну да, четвёрку лампочек накаливания ватт по 60 последовательно - самое то.



Так получится 880 вольт. Не маловато будет?

Posted
4 часа назад, Stan Marsh сказал:

То есть выпрямитель работает на дроссель?

Ну да. С катодов кенов прямо на дроссель. А электролиты после дросселя. Просматривал тут схему ТУ-600. Там тоже двухполупериодник на газотронах ВГ-129 вроде. Так там тоже получается Г-образный фильтр. Но что интересно, дроссель идёт от средней точки транса на "землю". А с накалов ВГ-129 идёт прямо на ёмкость 10 мкф и дальше к первичке выходного... На анодах ГМ 70 1500, кондёр фильтра тоже написано на 1500 ( на пределе получается). Интересно бы узнать сколько на обмотках транса? Интересное конечно включение дросселя, хотя наверное от перемены слагаемых сумма не меняется

Posted
2 минуты назад, Stan Marsh сказал:

230*4=920, а с дроссельным входом и должно быть примерно столько.

Ну да, в принципе так. Интересно, а лампы накаливания сейчас продаются. Одни светодиодники. Я что то уже в продаже их не видел

Posted
2 минуты назад, Valery сказал:

Ну да, в принципе так. Интересно, а лампы накаливания сейчас продаются. Одни светодиодники. Я что то уже в продаже их не видел

А сколько у 6Д22С внутреннее. Может какое нибудь малюсенькое. Из за этого и прёт завышенное? Сколько в инете смотрел одни только схемы с удвоением печатали. Ни одной двухполупериодной не видел?

Posted
14 часов назад, Stan Marsh сказал:

230*4=920, а с дроссельным входом и должно быть примерно столько. Лампочки выдержат.

С лампочками ток получается где то 270мА, а у меня обмотки транса намотаны проводом под 140мА. Может 40-ваттные взять?

Posted

Я бы электролиты в питании ГМ-70 не применял...

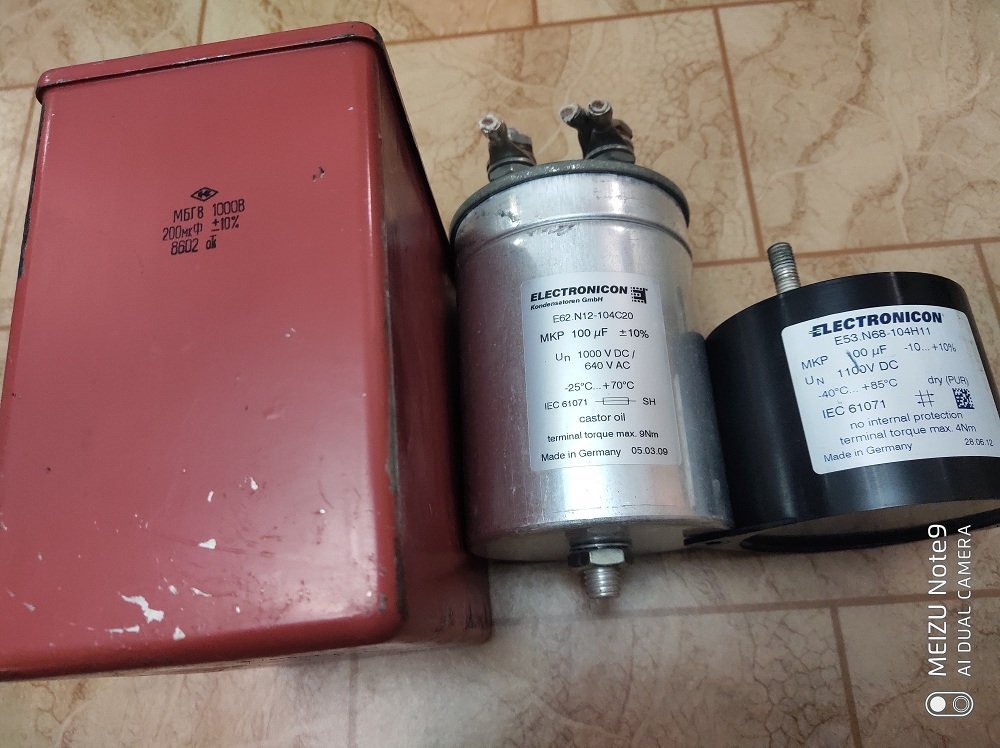

Полно пленки и бумаги на высокое напряжение...


Posted
8 минут назад, Alik_r сказал:

Я бы электролиты в питании ГМ-70 не применял...

Полно пленки и бумаги на высокое напряжение...


Все верно.

Там обычно 1000-1200 вольт на анодах, зачем же там набирать большие емкости,тембрлее еще и к РР ?  50-100мкФ там за глаза .

Разве что если только  ради снижения  веса. Электролиты меньше и  доступней  и их можно гирляндой последовательно на высокое напряжение натыкать.

Posted
3 часа назад, Buran81 сказал:

Все верно.

Там обычно 1000-1200 вольт на анодах, зачем же там набирать большие емкости,тембрлее еще и к РР ?  50-100мкФ там за глаза .

Разве что если только  ради снижения  веса. Электролиты меньше и  доступней  и их можно гирляндой последовательно на высокое напряжение натыкать.

Да, всё верно. Из за габаритов. Я ведь собрал моноблоки. Блоки питания отдельно. Высоковольтные и накальные трансы отдельно. И так каждый блок поднимаешь-думаешь как бы только "радик" не прихватил. Кстати, у меня есть "резисторы 25вт-1,2ком  7штук. Может попробовать их последовательно включить. Если 960 вольт и 130 мА как раз вроде столько нужно. При моих 1400-10 штук получается. Не знаю может неправильно считаю

Posted

Можно и резисторы, но я обычно грузил на лампочки, наглядно, только лучше это делать в солнцезащитных очках.

Posted

Не проще собрать не большой регулируемый БП для управляющей сетки и грузить испытуемый непосредственно на лампу? Давно поступаю именно таким образом. Можно регулировать ток требуемый в нагрузку в широких пределах. Ни каких тебе гирлянд подбирать... Желательно конечно лампёшку по мощнее плановой.

Posted
2 часа назад, Кружка сказал:

Не проще собрать не большой регулируемый БП для управляющей сетки и грузить испытуемый непосредственно на лампу? Давно поступаю именно таким образом. Можно регулировать ток требуемый в нагрузку в широких пределах. Ни каких тебе гирлянд подбирать... Желательно конечно лампёшку по мощнее плановой.

Да я уже думал об этом. Только надо собирать для этого место, Я и так на столе разложил гирлянду из электролитов, два транса больших , и всё места уже нету. Это надо длинный стеллаж в какой то мастерской. Я тут набрал в поисковике как получить с 1400-1000. Алиса ответила Rн=3,077ком. Я в общем то тоже так и рассчитывал. Вот только прикинул, мощность резистора надо 125 ватт. 25-ваттники наверное задымят по чём зря...

Posted
12 часов назад, Stan Marsh сказал:

Так их же десяток! Суммарно выдержат 200...250 ватт без проблем.

Понял!

  • 1 month later...
Posted
В 11.11.2025 в 20:12, Stan Marsh сказал:

Так их же десяток! Суммарно выдержат 200...250 ватт без проблем.

Понял! Решил всё таки поставить Лампу на временном подключении. И возник такой вопрос. Можно подключить в анодную цепь мультиметр для измерения тока. В начале там всё таки будет 1400 вольт. И подбором смещения выставить 130мА. Мультиметр VC9805A. В инструкции сказано что при измерении в положении предела 200мА стоит предохранитель для 250 вольт. При постановке на предел 20А предохранителя нет. Лампы пока тренирую с накалом и смещением. Головки в продаже смотрю дорогущие. Какие будут мысли?
