rn3gp
rn3gp

Вы лет на 20 от жизни отстали.  Например Apple Studio Display и еще много других. не слышали? Уже никто из профи не помнит о кинескопных.

Михаил К.
Михаил К.

Вот музыкальные инструменты взять все эти скрипки, виолончели и т.д. Они же из дерева. Чуть температуру поднимешь, уже дымятся, влажность изменилась-опять перенастраивать надо. А делали бы и

Xрюн222
Xрюн222

Если нет большой пост.составляющей, то ничего особо страшного... Ну, чуток сердечник потеплее будет. Что, в общем, вполне является нормальной работой... Электродвигатели более чувствительны к высшим г

Posted Images

Russ3000 Local

Russ3000

Posted
Posted

На трансформаторах написано.


Его экранировать, да фильтров на вход/выход добавить и задержку включения анодного, вроде нет у этого.

Russ3000 Local

Russ3000

Posted
Posted
4 часа назад, RSD сказал:

Смущает какая-то совсем детская цена. :smile-59:

Это новое изделие, если будут покупать, цену поднимут

RSD Veteran

RSD

Posted
Posted
В 30.09.2024 в 01:26, Russ3000 сказал:

Это новое изделие, если будут покупать, цену поднимут

  Пока вот только опускают. Цена стала просто смешной.  :smile-59:

4011 Contributor

4011

Posted
Posted

Так на Али сейчас скидки))

Брал такие, добавлял ОС для стабилизации Uвых=300в 0.1А тянули 30вт:

https://aliexpress.ru/item/1005004297153575.html?spm=a2g2x.detail.similar_rcmd.2.5e3e2fbcEC2hs9&mixer_rcmd_bucket_id=aerabtestalgoRecommendAbV2_testNewGoldenItemsRec&pdp_trigger_item_id=0_32892978438&ru_algo_pv_id=1e96ef-61b690-c660a9-681235-1727924400&scenario=aerSimilarItemPdpRcmd&sku_id=12000028670527564&traffic_source=recommendation&type_rcmd=core

Сергей, " иголки" убирал до 3-5мВ фильтром С- LL-C-LL-C (LL- синфазный дроссель)).

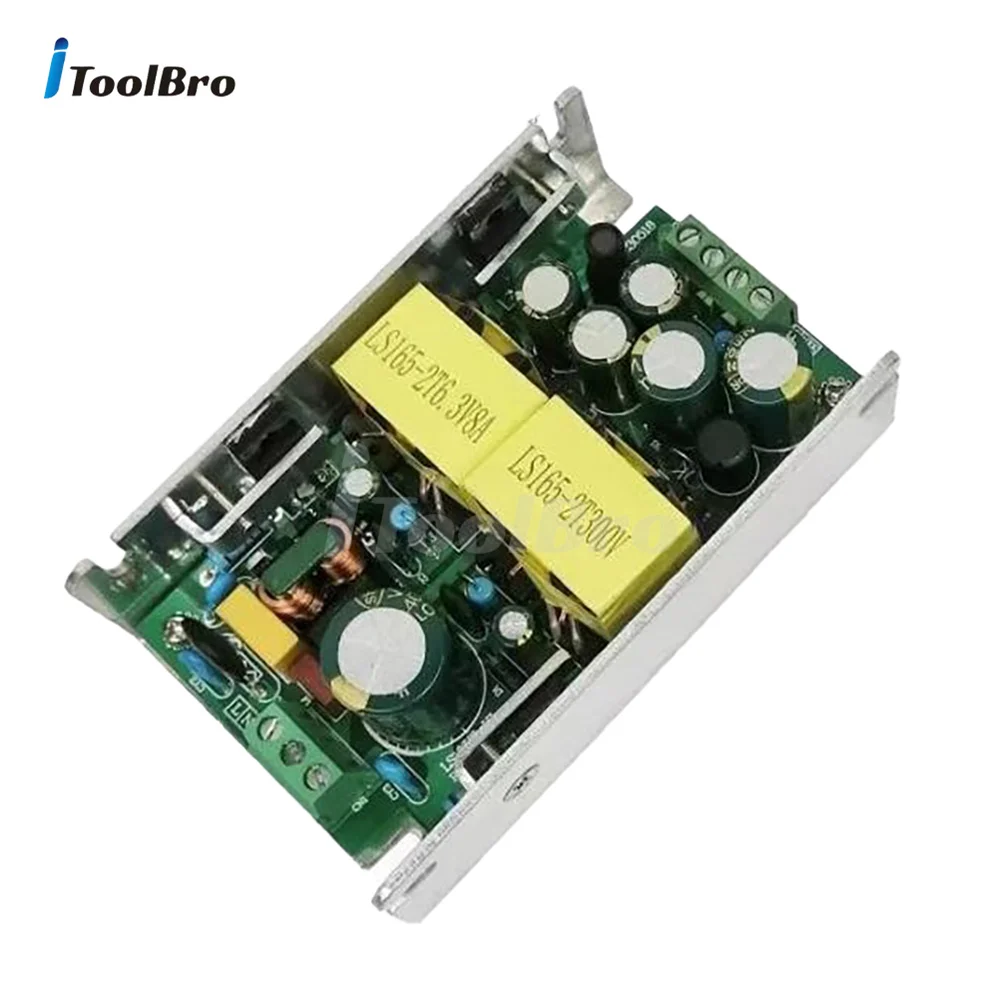

Сейчас уже такие взял со стабилизацией: https://aliexpress.ru/item/32892978438.html?spm=a2g2x.orderdetail.0.0.66394aa6bDEso1&sku_id=65741321305&_ga=2.75053842.1499199300.1727927332-1785176038.1706343547

До 25вт почти не греются, при 33вт нагрузки (300в на 2,7кОм) транс нагревается до 72-75С за полчаса, далее температура почти не растет (грел 1час))).

Uвх менял 9.5...15в , Uвых= const=300в, уменьшается на 2-3в  при прогрева.



4011 Contributor

4011

Posted
Posted

Транзисторы нагревались до 55-60С, то есть при более 25вт лучше доп.радиатор или обдув.

И да, это в авто))

Михаил К. Proficient

Михаил К.

Posted
Posted
1 час назад, 4011 сказал:

 " иголки" убирал до 3-5мВ фильтром С- LL-C-LL-C (LL- синфазный дроссель)).

Эти иголки же дифференциальная помеха, синфазный дроссель тут зачем ?

Михаил К. Proficient

Михаил К.

Posted
Posted

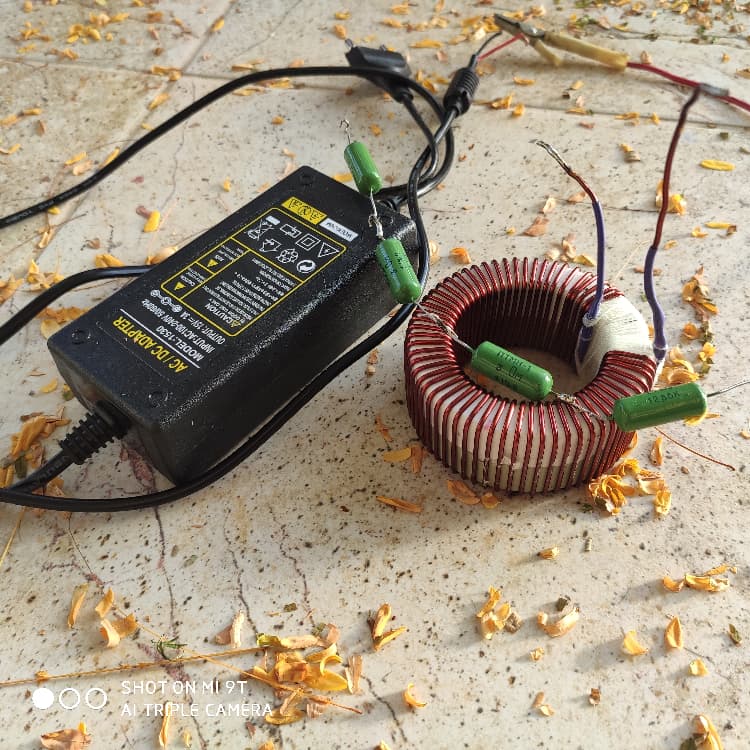

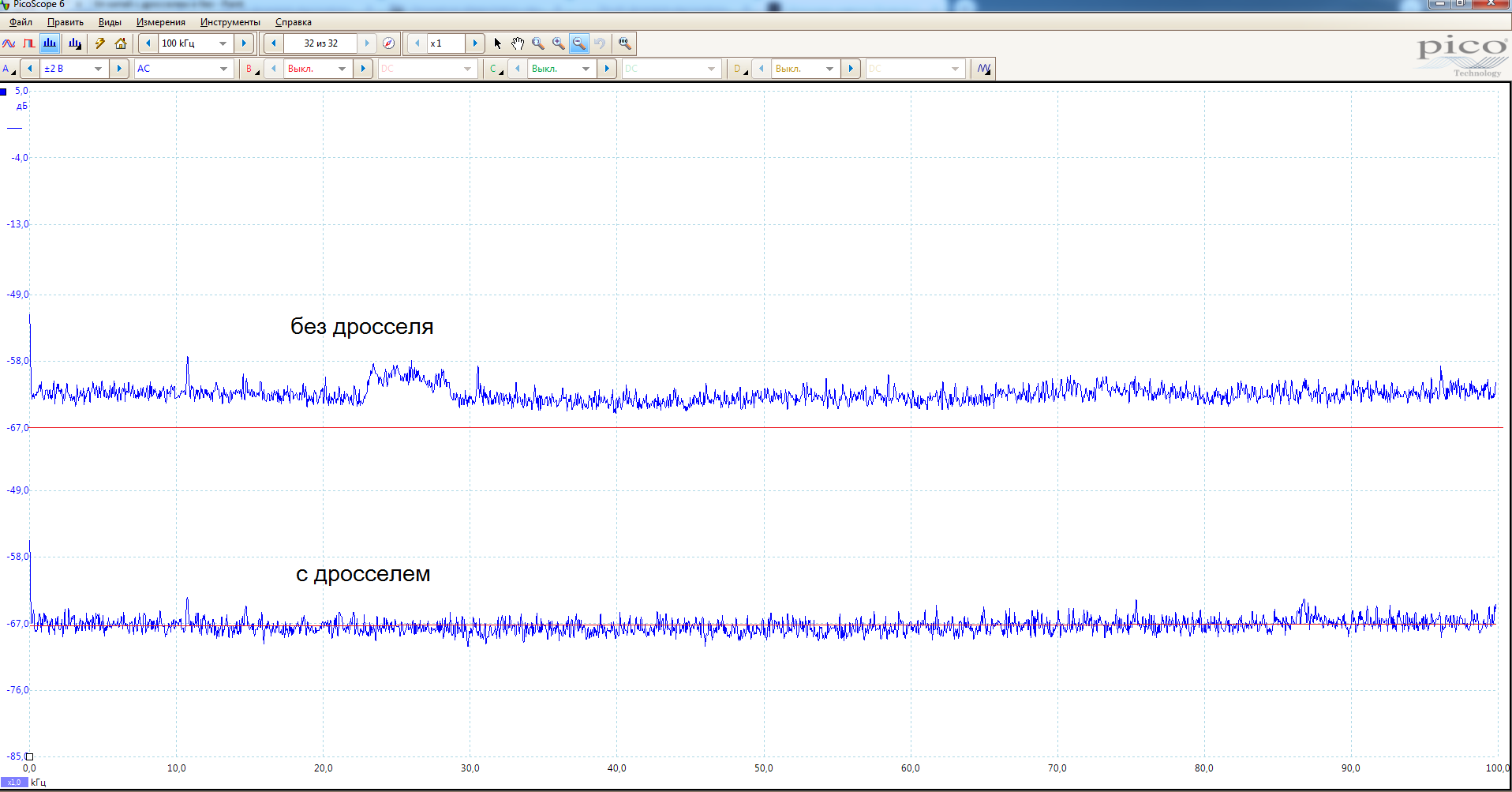

 Вот обычный китайский импульсник с Али на 15 вольт/3 ампера и спектр того что на выходе до 100 кГц на нагрузке 15 Ом, т.е. на токе 1 ампер в двух вариантах- через нанокристаллический дроссель с зазором и индуктивностью 1.2 мГн и напрямую.

С дросселем все лучше чистится по вч помехам.  Разница в районе 5 дБ.

1.2 мГн сделал для акустического фильтра и просто проверил его в качестве фильтра после ибп.

И на таких амперных токах, конденсаторы малоэффективны, а дроссели наоборот.


Михаил К. Proficient

Михаил К.

Posted
Posted

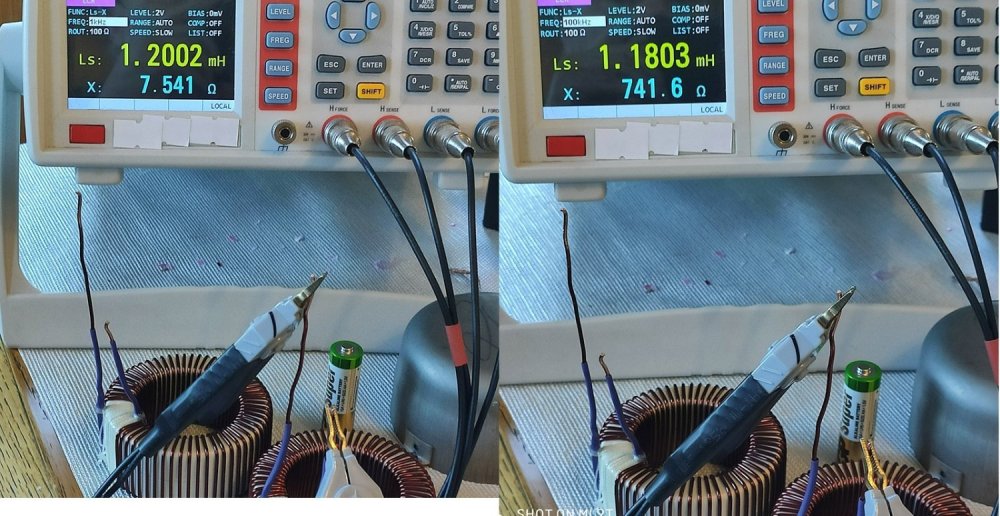

Индуктивность на частоте 1 и 100 кгц.

Магнитопровод у такого дросселя предполагаю д.б. из какого то материала не теряющего мю на вч и держащим приличную индукцию, а обмотка -с небольшим количеством витков из за емкости.

На железе все сдуется к нескольким килогерцам, а на воздухе иглы попрут через паразитную межвитковую емкость.

И, если бы я, кстати, расчитывал его например на ток 2 ампера, то уменьшив зазор бы получил с этой же самой обмоткой 5 миллиГенри и индукцию 0.9 Тл.

1 кгц.jpg

4011 Contributor

4011

Posted
Posted
3 часа назад, Михаил К. сказал:

Эти иголки же дифференциальная помеха, синфазный дроссель тут зачем ?

Михаил, 6 лет назад пробовал разные, фото с осликом потерты.

Именно синфазные дроссели на выходе ИБП работали лучше всего. Сам удивлен )))

4011 Contributor

4011

Posted
Posted
В 03.10.2024 в 11:32, Михаил К. сказал:



Схема сетевого фильтра для подавления синфазных и дифференциальных помех

1) Сх заменил бы на два Сх удвоенной емкости, чтобы избежать деградации емкости.

2) Общая точка Су и Су на экран (вокруг этого фильтра).

4011 Contributor

4011

Posted
Posted
В 03.10.2024 в 08:49, Михаил К. сказал:

Индуктивность на частоте 1 и 100 кгц.

Магнитопровод у такого дросселя предполагаю д.б. из какого то материала не теряющего мю на вч и держащим приличную индукцию, а обмотка -с небольшим количеством витков из за емкости.

На железе все сдуется к нескольким килогерцам, а на воздухе иглы попрут через паразитную межвитковую емкость.

И, если бы я, кстати, расчитывал его например на ток 2 ампера, то уменьшив зазор бы получил с этой же самой обмоткой 5 миллиГенри и индукцию 0.9 Тл.

1 кгц.jpg

У Вас прекрасная измерительная база.

Может попробуете именно синфазный дроссель на выходе?

tubelover Collaborator

tubelover

Posted
Posted
В 03.10.2024 в 08:49, Михаил К. сказал:

Индуктивность на частоте 1 и 100 кгц.

Магнитопровод у такого дросселя предполагаю д.б. из какого то материала не теряющего мю на вч и держащим приличную индукцию, а обмотка -с небольшим количеством витков из за емкости.

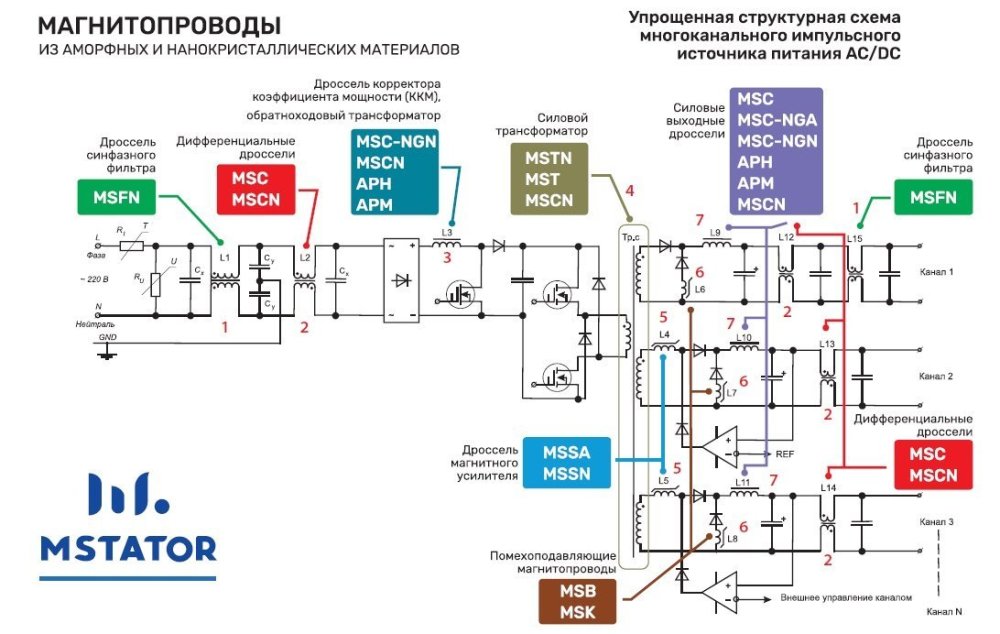

Пока в теории изучал эту тему. Зимой займусь более детально, с измерениями. Но общался с компанией, которая делает нано для этих целей. Они проводили обмеры и подчеркнули важность минимизации длинны провода, за счет использования магнитопровода с большим сечением. Сравнивали литц с одножилой. Литцендрат снижает скинэффект. Здесь это не нужно. Больше сопротивление, больше затухание.

1_primenenie_magnitoprovodov_mstator_v_iip(1).thumb.jpg.34205bba904b89dcc6818a844fe4d0c6.jpg

Есть ли смысл чистить на входе и на выходе БП?

Конденсаторы. Вы какие используете? Пробовали ВЧ конденсаторы, допустим Киосера?

BAA Master

BAA

Posted
  • Author
Posted
1 час назад, tubelover сказал:

Есть ли смысл чистить на входе и на выходе БП?

Вы название темы видели?
Давайте хотя бы не про дроссели и магнитные материалы: там тема со срачем, уже вовсю "цветет и пахнет".



BAA Master

BAA

Posted
  • Author
Posted

После хождения по сети в поисках теперь уже накального транса - сдался.
То ли эпоха прошла, то ли жадность перестала иметь границы - продавать дороже Талемы
То ли пора купить таки ТОРЭЛ, разобрать и больше не брать. Внешний вид удручает.
Есть местный мотун - так он железы в воздухе отжигает - дескать оксид - наше все (как изоляция).
Едут два адаптера от MW, один обычного триногого, другой - двуного, изводов, без токов утечки.
Если ПП внутри годные - бум менять конденсаторы на приличные, и с этим жить.
Может выйдет на ОСМ накальную домотать, поверх.

Кружка Local

Кружка

Posted
Posted
4 часа назад, BAA сказал:

После хождения по сети в поисках теперь уже накального транса - сдался

В своё время помыкался с поиском/заказом анодных в пределах доступности. Сдался и начал перебирать из старых Английских, что подвернуться.

Кружка Local

Кружка

Posted
Posted

А какие не гудят? Большая редкость, чтобы почти совсем не слышно. Кроме самомотов.

Танго с Тамурами силовых не пробовал. Но их на 230в и не сыскать считай. Да и под искомые напряжения не бывает:smile-43:

Anatolii Local

Anatolii

Posted
Posted

Походы на блошиный рынок и монитор авиты  , покупаю впрок сетевики ,которые не сложно  разобрать . Снос ненужных вторичек и домотка    первички , и нужную вторичку  . Для себя любимого сложно?

  • Like (+1) 1
Anatolii Local

Anatolii

Posted
Posted

У меня приятель заболел усилитестроением , только транз.  сколько он закупил  и БП и усилителей  на  али .... нажег столько , хватило бы на приличный усил . Не надежные они  и звук полный навоз .
