Вариант использования 4А-32

Ollleg · May 12

Можно спецов спросить?

Берём динамик 4А-32.

Диффузор через герметик крепим на корзину без каких либо зазоров (герметично).

В закрепляющей рамке просверливаем три сквозных отверстия по 2.5мм, в которые плотно вставляются обычные гвозди, сточенные на конус - регулируем ими диаметр отверстий от 0 до 1,5 мм (примеррно).

Сам динамик в ящике типа онкен крепится и так же герметизируется (герметик, пластилин) по кругу корзины, тое сть пер.панель-динамик полностью герметичны, за исключением 3х отверстий диаметром 2.5мм.

Что можно в итоге ожидать?

Спасибо.

Ollleg · May 12

1 час назад, Ollleg сказал:

Можно спецов спросить?

Берём динамик 4А-32.

Диффузор через герметик крепим на корзину без каких либо зазоров (герметично).

В закрепляющей рамке просверливаем три сквозных отверстия по 2.5мм, в которые плотно вставляются обычные гвозди, сточенные на конус - регулируем ими диаметр отверстий от 0 до 1,5 мм (примеррно).

Сам динамик в ящике типа онкен крепится и так же герметизируется (герметик, пластилин) по кругу корзины, тое сть пер.панель-динамик полностью герметичны, за исключением 3х отверстий диаметром 2.5мм.

Что можно в итоге ожидать?

Спасибо.

Я понимаю, таким "бредом" вряд ли кто занимался, но есть хотя бы теоретические предположения, что в итоге может выйти ? Кто нибудь готов прокомментировать?

ТимВал · May 13

19 часов назад, Ollleg сказал:

Что можно в итоге ожидать?

Да ровным счетом никакой разницы с такими маленькими отверстиями не будет. Динамик через звуковую катушку продувается больше.

Ollleg · May 13

27 минут назад, ТимВал сказал:

Да ровным счетом никакой разницы с такими маленькими отверстиями не будет. Динамик через звуковую катушку продувается больше.

Спасибо за ответ.

Есть ещё у кого то мнение на этот счёт?

Сергей А · May 13

Я не совсем понял, зачем там отверстия вообще? И если это в Онкен то там огромных дыр хватает.

Ollleg · May 13

20 часов назад, Ollleg сказал:

Можно спецов спросить?

Берём динамик 4А-32.

Диффузор через герметик крепим на корзину без каких либо зазоров (герметично).

В закрепляющей рамке просверливаем три сквозных отверстия по 2.5мм, в которые плотно вставляются обычные гвозди, сточенные на конус - регулируем ими диаметр отверстий от 0 до 1,5 мм (примеррно).

Сам динамик в ящике типа онкен крепится и так же герметизируется (герметик, пластилин) по кругу корзины, тое сть пер.панель-динамик полностью герметичны, за исключением 3х отверстий диаметром 2.5мм.

Что можно в итоге ожидать?

Спасибо.

Берём динамик 4А-32.

Диффузор через герметик крепим на корзину без каких либо зазоров (герметично).

В закрепляющей рамке просверливаем три сквозных отверстия по 2.5мм, в которые плотно вставляются обычные гвозди, сточенные на конус - регулируем ими диаметр отверстий от 0 до 1,5 мм (примеррно).

Сам динамик в ящике типа онкен крепится и так же герметизируется (герметик, пластилин) по кругу корзины, тое сть пер.панель-динамик полностью герметичны, за исключением 3х отверстий диаметром 2.5мм.

Что можно в итоге ожидать?

8 минут назад, Сергей А сказал:

Я не совсем понял, зачем там отверстия вообще? И если это в Онкен то там огромных дыр хватает.

Сергей А · May 13

И что? Онкен -фазоинвертор , то есть не герметичный ,через эти малые отверстия дуть не будет. Там рядом 6 отверстий с шурупами по кругу, можно например шпильки завернуть . Вы не ответили зачем они ? Эти дырочки-гвоздики.

Ollleg · May 13

29 минут назад, Сергей А сказал:

Там рядом 6 отверстий с шурупами по кругу, можно например шпильки завернуть

Напомню, как крепится диффузор 4А-32 на корзину:

Сам диффузор

Кладётся на корзину через три картонных прокладки, между которыми остаются зазоры,

сверху точно такие же 3 прокладки,

и всё это поверх прижимается литым кольцом через винты

То есть изначально диффузор крепится к корзине не герметично, такова изначально конструкция - таким он создан.

Если вместо трёх картонных прокладок снизу и сверху проложить цельные картонные кольца и ещё их через герметик - по краям система диффузор-корзина получается герметичной, что изменяет параметры динамика что в закрытом ящике, что в том же Онкен. Но! Мы не можем в таком виде этот динамик поставить и слушать... Отверстия в тех же точках, где ранее находились линии разрыва между картонными прокладками необходимы, но их можно сделать меньшими (сквозные отверстия 2.5 - 3.0 мм и в дополнение их диаметр ещё и регулировать (пусть даже обычными гвоздями) сточенными на конус.

Что мы в итоге получаем, как меняются параметры динамика в ящике и что мы регулируем, уменьшая-увеличивая эти отверстия? Как это отразится на его звучании, по сравнению с штатной конструкцией 4А-32 ?

Постарался пояснить,

надеюсь, понятно вышло?

ТимВал · May 13

3 часа назад, Ollleg сказал:

Кладётся на корзину через три картонных прокладки, между которыми остаются зазоры,

Насколько помню картонки тонкие и ложатся практически встык. Потом прижимаются кольцом с немалым усилием. Там если и есть проход воздуха то просто микроскопический. Заморачиваться герметизацией незачем. ИМХО.

А вообще в чём проблема то? Онкен работает плохо? Чего то не хватает? Обычно начинают "улучшать", когда сильно что то не нравится. :smile-59:

Ollleg · May 13

26 минут назад, ТимВал сказал:

Насколько помню картонки тонкие и ложатся практически встык.

На моих динамиках никакого стыка не было, как раз "сквозняк" был ого го! При этом 2 дина с кобальтовом магнитом покупались в одном месте, один с ферритовым в другом, у товарища (куплены в третьем месте) такая же картина была. У Вас они под рукой, вне ящика, замеры выкладывали - посмотрите сами, для этого и разбирать не нужно.

30 минут назад, ТимВал сказал:

А вообще в чём проблема то? Онкен работает плохо? Чего то не хватает? Обычно начинают "улучшать", когда сильно что то не нравится

Ну вопрос то я задал другой, зачем отвечать вопросом на вопрос? Это не совсем то, что я надеялся услышать от профессионалов.

Спасибо.

Сергей А · May 13

Никаких регулируемых дырочек я бы делать не стал. Никак не повлияют, площадь минимальная. Просверлите и также шурупом заверните. Герметиком у колец тоже не нужно. Потом не разберете. Можете в местах стыков поролона кусочки положить. На капельку клея. Прижмется.

Ollleg · May 13

Давайте считать, что так, как описано выше, было уже сделано.

5 часов назад, Ollleg сказал:

Что мы в итоге получаем, как меняются параметры динамика в ящике и что мы регулируем, уменьшая-увеличивая эти отверстия? Как это отразится на его звучании, по сравнению с штатной конструкцией 4А-32 ?

1 час назад, ТимВал сказал:

Насколько помню картонки тонкие и ложатся практически встык

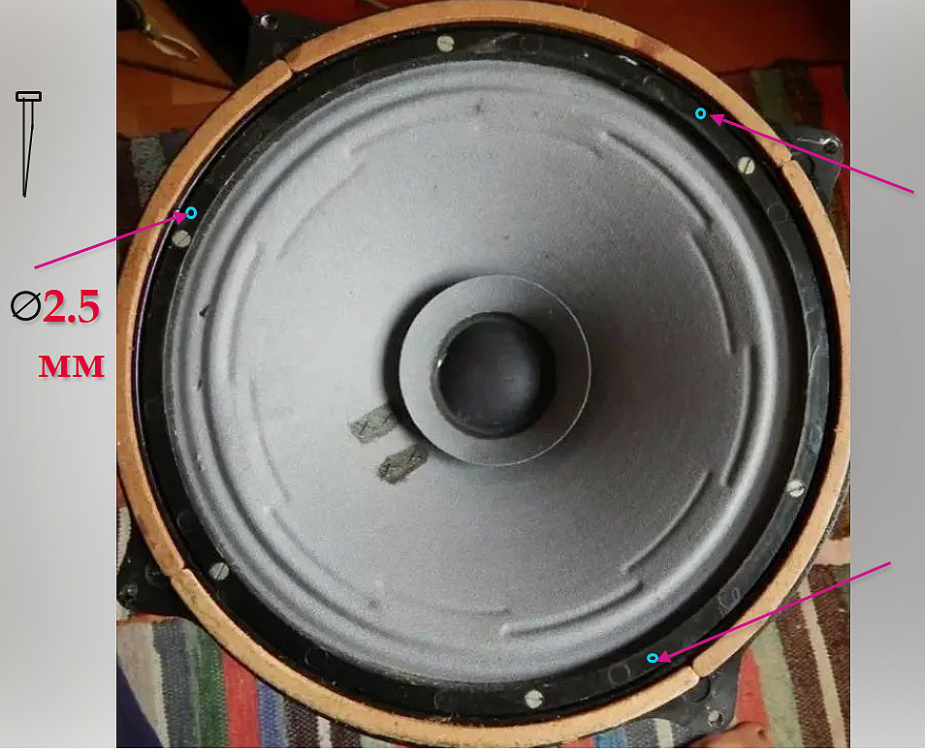

Вот фото с ютуба, единственное, диффузор по краям в данном случае у человека обработан пропиткой, в остальном - зазоры такие же.

Спойлер

ТимВал · May 13

Ну я бы вырезал из такого же картона х-образные вставки в эти промежутки, вставил их и на этом успокоился. Ну это если думается. :smile-59:

А то что герметик потом не разберёшь это в точку. Лучше не клеить.

Ollleg · May 13

1 час назад, ТимВал сказал:

Ну это если думается.

А то что герметик потом не разберёшь это в точку. Лучше не клеить.

Ну а если думается по другому, иначе и уже сделано - вопрос остаётся прежним.

Нужны не советы, как делать или не делать, а ответ, хотя бы теоретический на конкретно поставленный вопрос:

1 час назад, Ollleg сказал:

Что мы в итоге получаем, как меняются параметры динамика в ящике и что мы регулируем, уменьшая-увеличивая эти отверстия? Как это отразится на его звучании, по сравнению с штатной конструкцией 4А-32 ?

Если ответа не знаем, так и пишем. Если теоретически есть какие то предположения - тоже интересно.

Ну а если кто то так делал, поделитесь результатом.

Ещё раз всем спасибо.

п.с. Особо голову не забивайте себе, пусть коммент останется, может кто то позднее прочитает и может захочет ответить.

Urakoff · May 14

Дырки нужно делать в подвесе!

Meshochnik · May 14

1 час назад, Urakoff сказал:

Дырки нужно делать в подвесе!

Вы очень смелый человек. Лежит у меня пара новых 4А-32, но такое проделать надо решится! Если не затруднит, расскажите как продырявить и не порвать?

alex2203 · May 14

Можно вопрос? как делались дырки выколоткой или типа паяльником, и сколько такие подвесы прослужат?

Сергей А · May 14

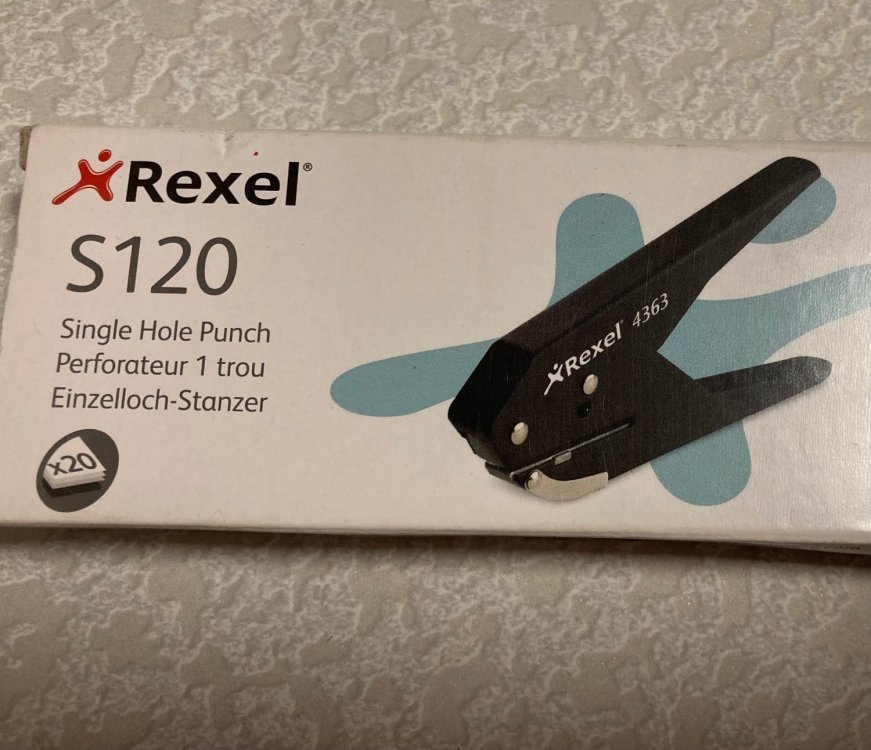

Дырокол для бэйджей например

Urakoff · May 14

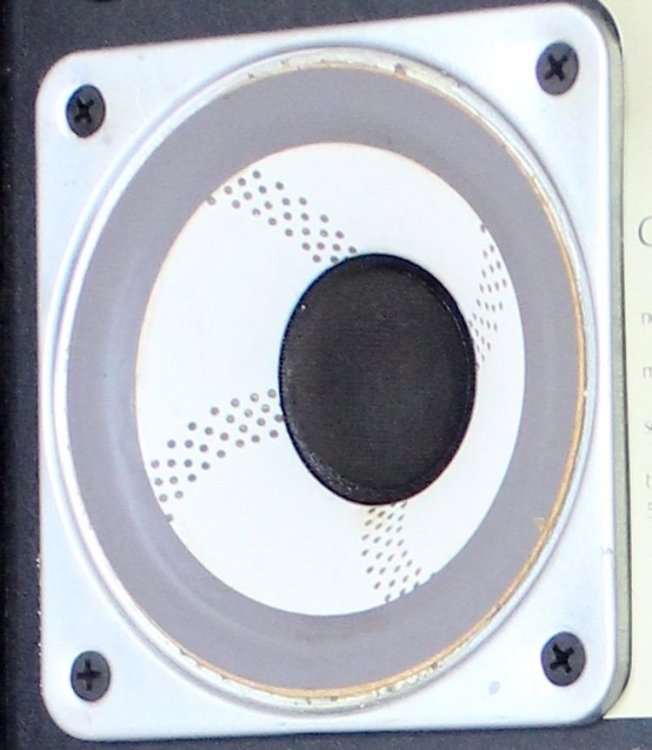

Вот ещё один пример о пользе дырок?

Найти подходящее место для дырки дано не каждому

Сергей А · May 14

Ну господь как-то справился.

Ollleg · May 20

В 13.05.2024 в 13:07, Сергей А сказал:

И что? Онкен -фазоинвертор , то есть не герметичный ,через эти малые отверстия дуть не будет. Там рядом 6 отверстий с шурупами по кругу, можно например шпильки завернуть . Вы не ответили зачем они ? Эти дырочки-гвоздики.

В 13.05.2024 в 18:44, Ollleg сказал:

Давайте считать, что так, как описано выше, было уже сделано.

Вот фото с ютуба, единственное, диффузор по краям в данном случае у человека обработан пропиткой, в остальном - зазоры такие же.

Показать контент

В 13.05.2024 в 18:49, ТимВал сказал:

Ну я бы вырезал из такого же картона х-образные вставки в эти промежутки, вставил их и на этом успокоился. Ну это если думается.

А то что герметик потом не разберёшь это в точку. Лучше не клеить.

В 14.05.2024 в 18:28, Urakoff сказал:

Дырки нужно делать в подвесе!

Спасибо всем откликнувшимся.

Теперь поясню.

В далёком (теперь для меня) 1997г прочитав статью в Вестник А.Р.А. про Малый Онкен на 4А-32 я загорелся повторить данную конструкцию. Дины были приобретены там же, где и сам журнал - на митькинском радиорынке, фанера заказана и по нужным размерам раскроена в заказе в деревообрабатывающей мастерской .

...И начались "танцы с бубнами". При всём моём великом желании получить достойный плотный бас хотя бы на 50-60гц ничего путного не выходило - длинношерстной "козы" для внутреннего обклеивания стенок у меня не было, но начиная с иск. шерсти и заканчивая каракулем было в избытке. Как оказалось - достаточно полос в 8-10см шириной в углах ящика внизу и вверху боковых панелей ближе к задней стенке, что бы уменьшая-увеличивая их менять общее звучание баланса между вч сч нч, но при этом нч отрабатывать свои частоты отказывались напрочь.....

Ламповых ус. тогда у меня не было, в качестве основного использовал Бриг.

Намаявшись месячишко я уже был готов поставить большой крест на проекте, но в последний момент решился на изменения в самом динамике (описано выше). Оно того стоило - просверленные отверстия конечно же фактически полностью перекрывались настраиваемыми "гвоздями", пропуская минимум воздуха и создавая фактически герметическое соединение корзина-диффузор, но без которого дины играть "отказывались" ....

С того самого 1997 года я полученным звучанием доволен по сей день. Всё, что приходилось позже (колонки жили в разных жилищах и помещениях), при переезде в новое место - подстраивать эти самые "гвоздики", делая зазоры чуть больше или меньше. Никакие измерения не проводились, только уши и тестовые диски.

Ну вот как бы и всё прояснил.... :smile-61:

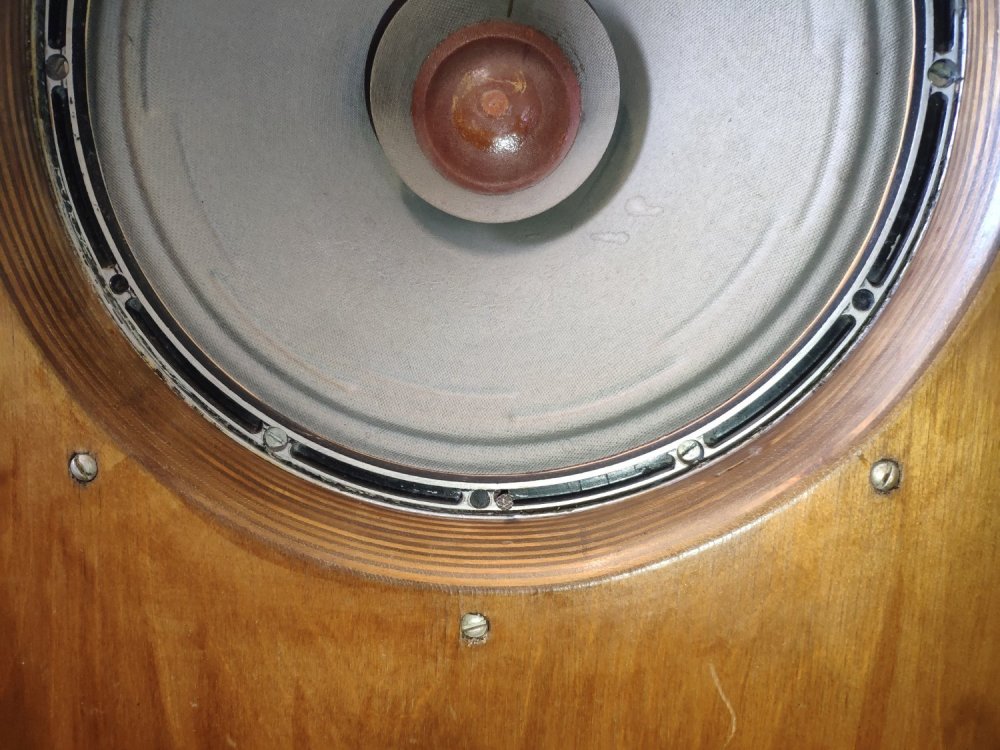

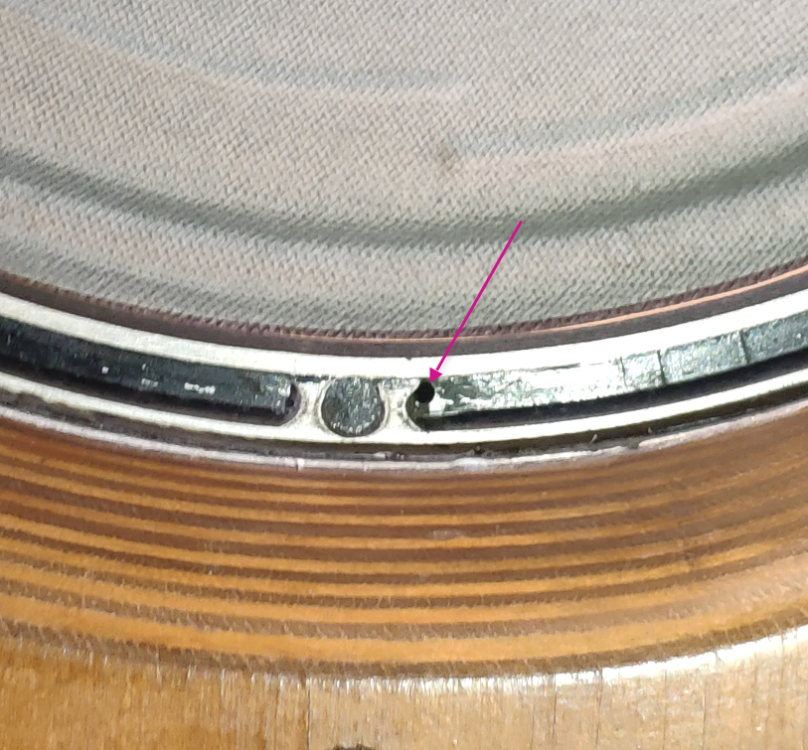

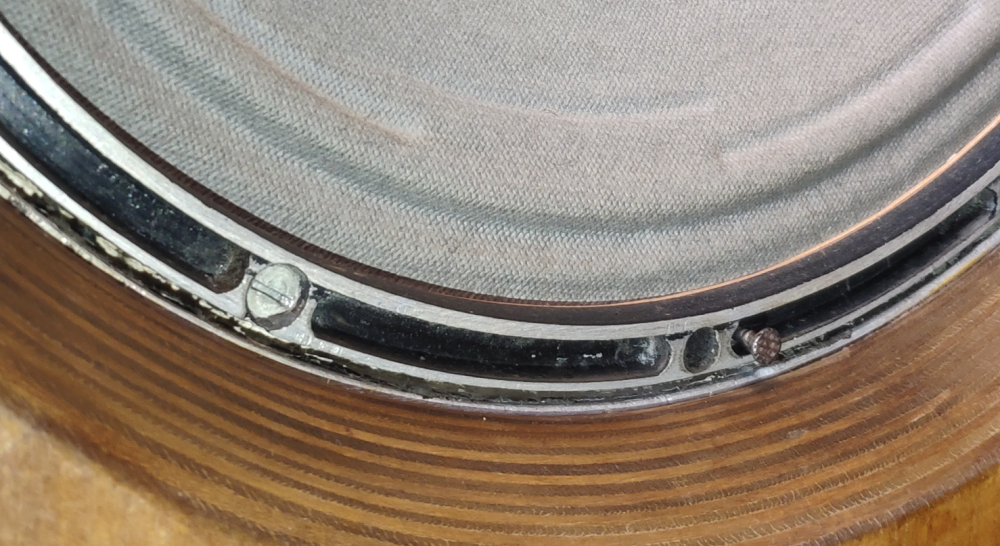

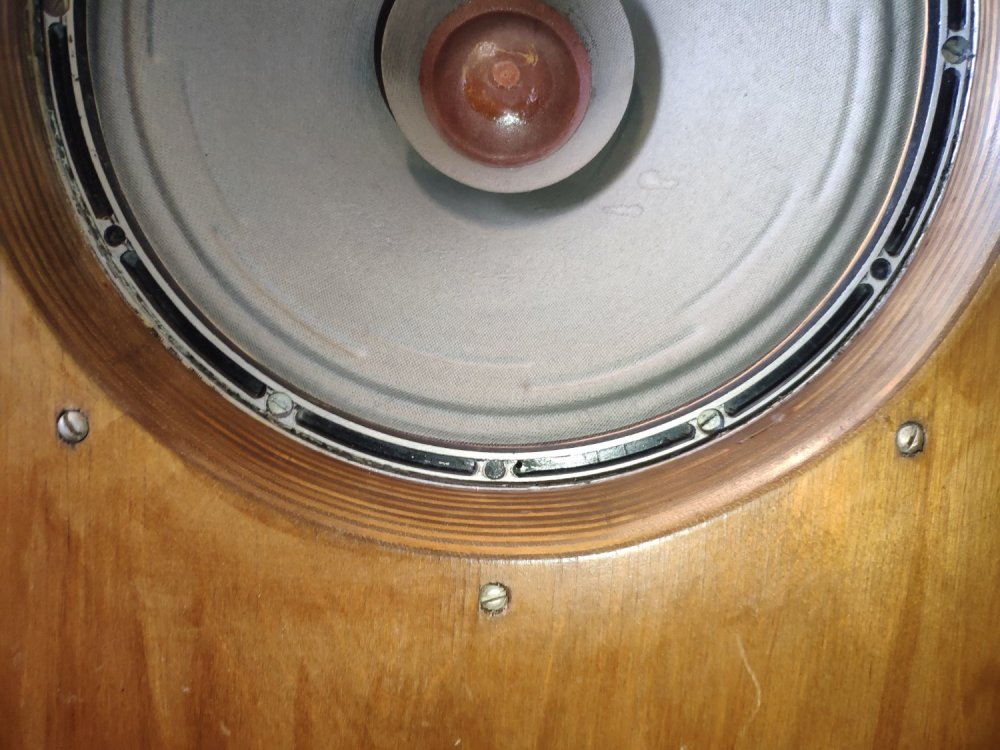

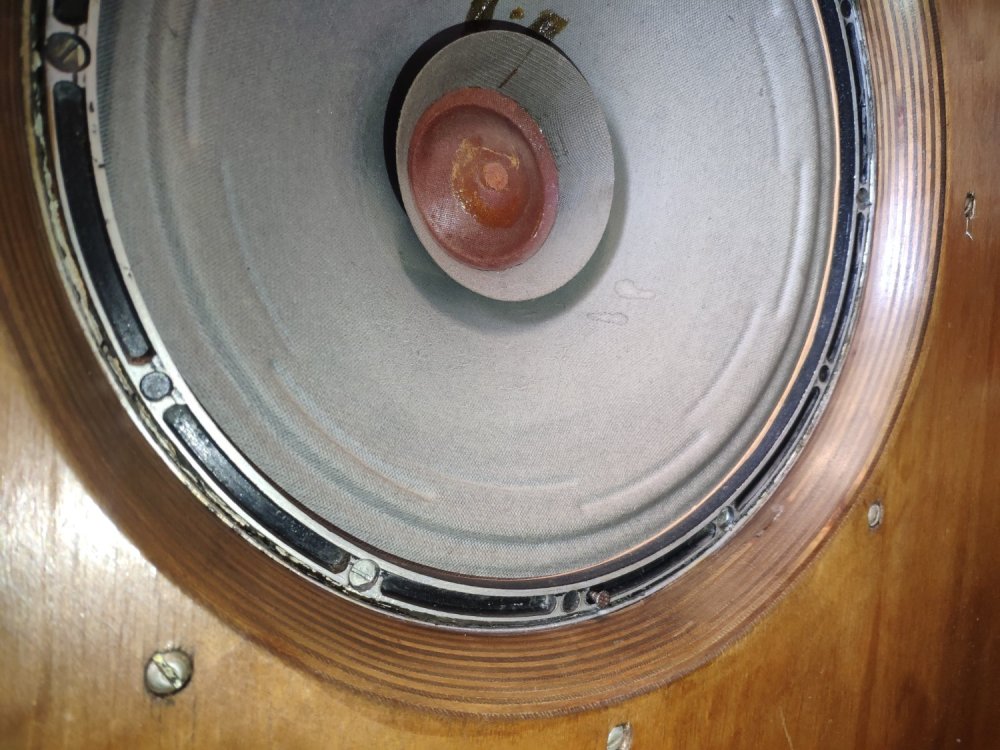

Фото под спойлером.

Спойлер

Фломастер · May 21

13 часов назад, Ollleg сказал:

.

Оно того стоило - просверленные отверстия конечно же фактически полностью перекрывались настраиваемыми "гвоздями", пропуская минимум воздуха и создавая фактически герметическое соединение корзина-диффузор, но без которого дины играть "отказывались" ....

Скрыть контент

Такого же эффекта (частичное пропускание воздуха) можно получить подкладывая регулировочные шайбы различной толщины под крепежные винты, при этом мы создаем кольцевую щель вокруг громкоговорителя. Оперативность регулировки существенно снижается (как вариант использовать при настройке резиновые шайбы, сдавливая их мы регулируем зазор, затем ставим постоянно жесткие). Из плюсов не вмешиваемся в конструкцию корзины громкоговорителя.

Существенно более сложное, возможно не оправданное решение, регулировать площадь отверстий, круговым смещением корзины сделав в ней и корпусе АС перекрывающие друг друга небольшие дугообразные окна

Ollleg · May 21

8 минут назад, Фломастер сказал:

Такого же эффекта (частичное пропускание воздуха) можно получить подкладывая регулировочные шайбы различной толщины под крепежные винты, при этом мы создаем кольцевую щель вокруг громкоговорителя.

Да. Конечно. Но при этом неминуемо воздух будет проникать и через сами картонные прокладки (они под и над диффузором , крепёжное кольцо сверху ), т.как снизу щели останутся (смотри конструкцию крепежа диффузора), да и сами эти карт. прокладки просто прижаты кольцом, что не делает герметичного крепления диф. к корзине.

Для меня тогда это был "последний шаг" в попытках получить басы от 4А-32 , чего собственно и удалось добиться.

Ollleg · May 31

Если кто-то рискнёт на такие изменения - отпишитесь, изменению звучания будете удивлены.

Теории, как оно скажется, как я понял - бесполезны, никто ничего ответить толком не может, пока не попробует на своей "шкуре".... :smile-14:

Goofnm · May 31

В 21.05.2024 в 09:28, Фломастер сказал:

Такого же эффекта (частичное пропускание воздуха) можно получить подкладывая регулировочные шайбы различной толщины под крепежные винты, при этом мы создаем кольцевую щель вокруг громкоговорителя. Оперативность регулировки существенно снижается (как вариант использовать при настройке резиновые шайбы, сдавливая их мы регулируем зазор, затем ставим постоянно жесткие). Из плюсов не вмешиваемся в конструкцию корзины громкоговорителя.

Аналогично. Лет 20-ть назад заменил истлевший пароллон по периметру эллипсов консоли на
плотную кожу. Стало скушно. Отклеивать не стал, можно оторвать диффузор. Подложил шайбы.
С тех пор в приёмниках всегда делаю зазор из 1-2х кузовных шайб. Звук раскрепощается.
Думаю это особенно актуально для немощных динов. Щель слегка выравнивает нагрузку с обеих
сторон, облегчая жизнь динамику.
