5 часов назад, Климентий сказал:



В схеме Мау соотношение резисторов еще больше 22ком и 1М... Видимо из-за этого и уровень сигнала увеличился...

Ещё на второй странице данного опуса я предлагал такие же номиналы, как в схеме Мая, но Вы прохлопали этот момент))...

И нельзя менять цепи коррекции "от фонаря"! Сказано - "люминий", значит идём грузить люминий, а нас всё на чугуний тянет (шутка!)...

  • Replies 502
  • Created
  • Last Reply

Top Posters In This Topic

Posted
21 минуту назад, СЮТ сказал:

Ещё на второй странице данного опуса я предлагал такие же номиналы, как в схеме Мая, но Вы прохлопали этот момент))...

И нельзя менять цепи коррекции "от фонаря"! Сказано - "люминий", значит идём грузить люминий, а нас всё на чугуний тянет (шутка!)...

Да, видел ваши рекомендации... Спасибо тоже...не прохлопал, на тот момент не совсем чувствовал что в схеме корректора на что влияет... Сейчас каждую детальку прочувствовал...

А чугуний он полезнее... Для развития...

Posted
В 13.05.2024 в 14:23, СЮТ сказал:

Для схемы в заголовке темы:

R5 = 22 kOm

R6 = 3k2

C3 = 100n

C4 = 33n

Кстати, эти номиналы вспомнил почему сразу не принял ... Они подходят и дают корректные значения АЧХ только в том случае, если разделительный (межкаскалный) конденсатор стоит после этих RIAA цепей и нагружен на сеточный резистор выходного каскада. А в первоначальной схеме межкасадный конденсатор стоял перед RIAA цепыми, и давал сильный завал по нч... Именно поэтому в исходной схеме резистор R5 в 10 раз больше номиналом 220кОм. А далее коллеги посоветовали межкаскадный конденсатор перенести ... И все получилось как сейчас на последней схеме Мау с такими же номиналами как вы писали... Тоже нюансы...

  • Like (+1) 1
Posted
55 минут назад, Климентий сказал:

. Сейчас каждую детальку прочувствовал...

Еще желательно "прочувствовать" номиналы анодного резистора и резистора автосмещения в первом каскаде ( в сторону их уменьшения в 1.5-2 раза), а так же номинал резистора в катоде второго каскада (в сторону увеличения в 2...2.2 раза) с соответствующим пересмотром рабочих точек каскадов. Итоговое усиление немного уменьшится, но звуку реально станет значительно лучше. :smile-30:

Posted

Причём даже вполне вероятно, что последовательная цепь улучшений и изменений в полученной теперь схеме - приведёт к исходным номиналам... Они же там же, скорее всего, не "с потолка" ведь? :smile-55:

Posted

Коллеги, подскажите, верно я мыслю или нет?

Решил попробовать смоделировать согласование головки проигрывателя со входом фонокорректора.

Замерил головку (лево/право):

- индуктивность 318 / 290миллиГн,

- сопротивление 290 / 347 миллиГн.

Емкость кабеля: 150 пФ.

На входе корректора дополнительно емкость 100пФ поставил...

Почему-то мой симулятор отказывается считать АЧХ...

Результат такой






Posted
2 часа назад, Климентий сказал:

Почему-то мой симулятор отказывается считать АЧХ...

Так это надо мерить с измервинилом в реальном тракте, симулятор этого не умеет!

Как любил говорить наш шеф, ныне покойный,  - " Машина (компьютер) она же дура, попробуй ей объяснить, что от неё требуется"...))

  • Like (+1) 2
Posted

Я бы на месте симулятора при такой схеме замещения головки тоже, наверное бы, отказался считать...:shock:

Posted
1 час назад, СЮТ сказал:

Так это надо мерить с измервинилом в реальном тракте, симулятор этого не умеет!

Как любил говорить наш шеф, ныне покойный,  - " Машина (компьютер) она же дура, попробуй ей объяснить, что от неё требуется"...))

Неужели симулятор не может посчитать ачх нескольких деталей индуктивности, емкости и сопротивления? ⚠️

Posted
53 минуты назад, Xрюн222 сказал:

Я бы на месте симулятора при такой схеме замещения головки тоже, наверное бы, отказался считать...:shock:

Подскажите как правильно смоделировать головку проигрывателя? Параметры головки я замерил отдельно и провод межблочный замерил. Ёмкость индуктивности и сопротивления все есть.

Posted
3 minutes ago, Климентий said:

Подскажите как правильно смоделировать головку проигрывателя? Параметры головки я замерил отдельно и провод межблочный замерил. Ёмкость индуктивности и сопротивления все есть.

Эвона как! Головка при "нужных" емкости и сопротивлении имеет, с учетом RIAA, линейную АЧХ, в пределах допуска.
Ну и ЮР, как положено, емкостей жалко... мне тоже высоких не хватает, старый стал.

Posted
1 hour ago, СЮТ said:

попробуй ей объяснить, что от неё требуется"...))

Эээ, батенька, надо заранее знать чего будет. Иначе адекватность не определить, модели - то. А вот чиселки она, модель покажет, потом сравним, с железякой. Ежели в 10% впишем - можно статейку тиснуть, для плану. Вот.
Сейчас всё ещё хуже. Но обратну сязь считал и ачхи всякие, при цифровом управлении, например. Удобно.

Posted
В 09.06.2024 в 15:52, Климентий сказал:

Коллеги, подскажите, верно я мыслю или нет?

Решил попробовать смоделировать согласование головки проигрывателя со входом фонокорректора.

Замерил головку (лево/право):

- индуктивность 318 / 290миллиГн,

- сопротивление 290 / 347 миллиГн.

Емкость кабеля: 150 пФ.

На входе корректора дополнительно емкость 100пФ поставил...

Почему-то мой симулятор отказывается считать АЧХ...

Результат такой

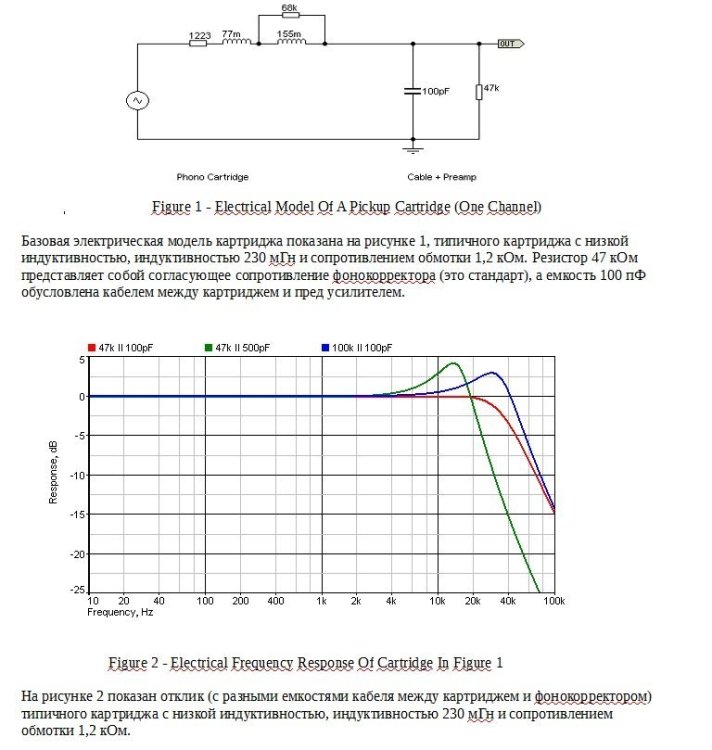

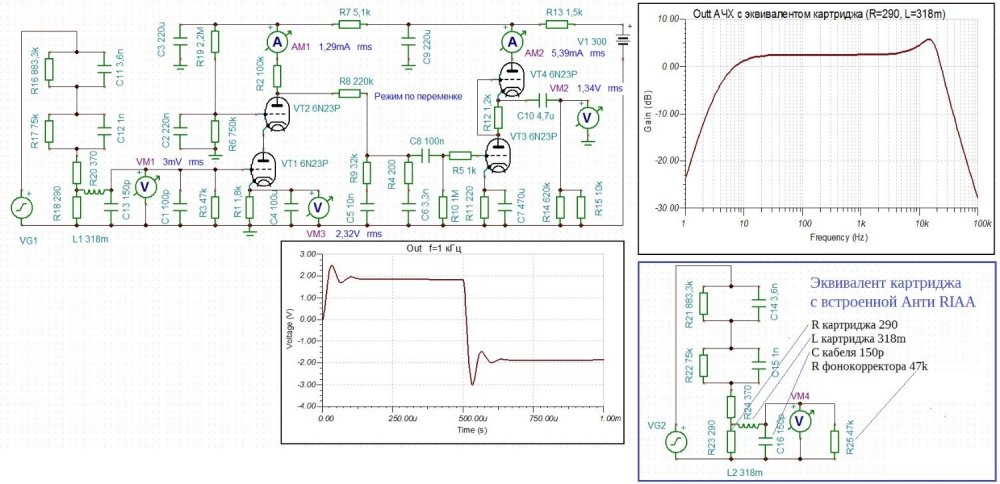

Ниже схема фонокорректора in 3mV rms, out 1,34 V rms, АЧХ и фаза, меандр 1 кГц с использованием эквивалентной схемы картриджа (R=290, L=318m, C кабеля =150p) с встроенной в нее Анти RIAA -Original Req Williamson IRN.

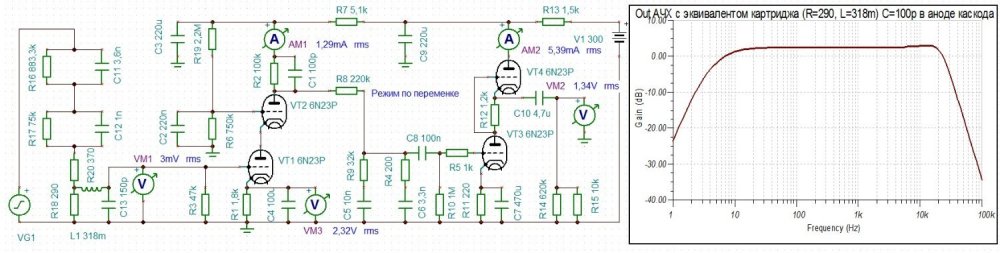

Хорошо видно пик + 2,5 dB на ВЧ в районе 16 кГц, для понижения этого ВЧ пика на 1,5 dB нужно удалить С 100p на входе фонокорректора, а если есть желание вообще избавится от этого ВЧ пика, тогда этим С 100p нужно зашунтировать анодный резистор входного каскода (схема ниже, АЧХ).

2 Shem  Electrical Model Cartride.jpg

3 Shem  Electrical Model Cartride.jpg

1 Electrical Model Cartride.jpg

  • Like (+1) 4
Posted

А кто как учитывает разброс параметров головки левого и правого каналов? Получается в схеме фонокорректора мы бьемся за долиипроцентов точности по ачх, а разброс каналов головки конский

Замерил головку (лево/право):

- индуктивность 318 / 290миллиГн,

- сопротивление 290 / 347 Ом (выше опечатка в единице измерения была).

Posted
В 09.06.2024 в 23:23, BAA сказал:

Эээ, батенька, надо заранее знать чего будет. Иначе адекватность не определить, модели - то. А вот чиселки она, модель покажет, потом сравним, с железякой. Ежели в 10% впишем - можно статейку тиснуть, для плану. Вот.
Сейчас всё ещё хуже. Но обратну сязь считал и ачхи всякие, при цифровом управлении, например. Удобно.

Ну оно понятно, что расчеты с фактом будут иметь расхождения на уровне погрешностей точности компонентов. Но если н считать то вообще бардак получается...

Posted

кстати, со схемой корректора на 6н2п, модификации прибоя, ранее выше в ветке обсуждали, пик на 16кГц еще выше... почти 5дБ... при равных условиях ... поэтому тоже убрал 100пФ со входа корректора и перекинул на анодный резистор... и стало более менее ровно...

Posted
В 11.06.2024 в 04:57, May сказал:

Ниже схема фонокорректора in 3mV rms, out 1,34 V rms, АЧХ и фаза, меандр 1 кГц с использованием эквивалентной схемы картриджа (R=290, L=318m, C кабеля =150p) с встроенной в нее Анти RIAA -Original Req Williamson IRN.

Хорошо видно пик + 2,5 dB на ВЧ в районе 16 кГц, для понижения этого ВЧ пика на 1,5 dB нужно удалить С 100p на входе фонокорректора, а если есть желание вообще избавится от этого ВЧ пика, тогда этим С 100p нужно зашунтировать анодный резистор входного каскода (схема ниже, АЧХ).

2 Shem  Electrical Model Cartride.jpg

3 Shem  Electrical Model Cartride.jpg

1 Electrical Model Cartride.jpg

Кстати, допустим если у меня акустика на широкополосных динамиках, которые на краю диапазона на ВЧ имею небольшой спад... Будет ли полезен такой подъём на ВЧ как показал симулятор с доп емкостью на входе корректора? Или этот пик будет каким-то неблагозвучным?

Posted
On 5/21/2024 at 5:04 PM, GaLeX said:

Тут спрашивали, в чем сермяжная правда установки конденсаторов RIAA-коррекции под поляризующее напряжение.

А можно ещё немного "подушнить".
Случайно наткнулся на конденсаторию от Cyril Bateman-a, с измерениями.
https://linearaudio.net/sites/linearaudio.net/files/Bateman EW 10 2002 mar2003 10 nF and less.pdf
https://linearaudio.net/sites/linearaudio.net/files/Bateman EW 11 2002 mar 2003 caps 100 nF to 1uF.pdf
https://linearaudio.net/sites/linearaudio.net/files/Bateman EW 01 2003 mar2003 10 to 100uF caps and 100 Hz measurements_0.pdf
У некоторых типов смещение увеличивает искажения, на 6dB c минус 128 до минус 122... Не шутка... И это только начало. Все пленочники увеличивают искажения при смещении...
Если уже было - напишите в личку, я попрошу удалить.

  • Like (+1) 2
Posted

Показания нелинейные искажений порядка  0,00005% и даже ниже попадаются. Интересно, на основании измерения какой физической величины они рассчитаны. Очень хотелось бы за недорого приобрести вольтметр или амперметр переменного тока с точность 0,00001%.

  • Like (+1) 1
Posted
5 minutes ago, KAI said:

Показания нелинейные искажений порядка  0,00005% и даже ниже попадаются. Интересно, на основании измерения какой физической величины они рассчитаны. Очень хотелось бы за недорого приобрести вольтметр или амперметр переменного тока с точность 0,00001%.

Вам зачем знать величину переменки с указанной точностью, если не секрет?
Кг - не абсолютная и даже не относительная точность. Это то, чего нет во входном сигнале. Для чего идут на всяческие ухищрения для получения монотонального сигнала избирательными фильтрами. В селективный микровольтметр верите? В аналоговый телесигнал со спутника с приличным с/ш при исходном сигнале -100500 dB? Вырезается основная и замеряются гармоники, селективным вольтметром, например или через цифру, в Фурье. АЦП на 24 и даже 32 бит есть. Для примера, спектроанализатор от B&K прошлого века с 12 бит ацп имел динамический диапазон 120 dB.

Posted
21 минуту назад, BAA сказал:

Вам зачем знать величину переменки с указанной точностью, если не секрет?
Кг - не абсолютная и даже не относительная точность. Это то, чего нет во входном сигнале. Для чего идут на всяческие ухищрения для получения монотонального сигнала избирательными фильтрами. В селективный микровольтметр верите? В аналоговый телесигнал со спутника с приличным с/ш при исходном сигнале -100500 dB? Вырезается основная и замеряются гармоники, селективным вольтметром, например или через цифру, в Фурье. АЦП на 24 и даже 32 бит есть. Для примера, спектроанализатор от B&K прошлого века с 12 бит ацп имел динамический диапазон 120 dB.

Динамический диапазон и точность разные вещи.

С какой точность измеряются основная и гармоники, с такой точностью можно и говорить о искажениях.



  • Like (+1) 1
