Доброго времени суток! По топик-теме (6Н2П+6Н23П) лежала у меня в компе давняя писанина про корректор начального уровня для ГЗ Ortofon OM-XX. Лежала и не отсвечивала, никуда не выходила. Сейчас нашел - выложу на всякий случай. Сразу скажу, что звук не самый лучший. Но и не самый худший.

PUK_OM_XX.pdf

ВИНИЛ-КОРРЕКТОР НАЧАЛЬНОГО УРОВНЯ ДЛЯ ГОЛОВОК
ЗВУКОСНИМАТЕЛЕЙ ОРТОФОН СЕРИИ ОМ-ХХ

А.Л. Гурский
г. Минск


Если почитать форумы в Интернете, посвященные проблемам высококачественного
лампового (и не только) аудио, то создается впечатление, что качественный звук можно
получить, лишь применяя раритетные (и соответственно дорогостоящие) импортные
компоненты, например, немецкие лампы AD-1 или на худой конец EF-86 от именитых фирм.
Так что же, для любителя из глубинки, в распоряжении которого лишь горсть отечественных
6Н1П-2П-3П-23П и т.п, дорога в аудиорай закрыта? Вовсе нет, и на этих лампах можно
получить неплохой звук, если подойти к делу внимательно. По крайней мере, звучание
превзойдет по качеству большинство транзисторно-микросхемных решений.
Вкратце история создания корректора такова. Один мой друг поделился со мной шасси
от антенного усилителя коллективного пользования. Это латунное посеребренное шасси с
панельками для трех ламп, первая из которых виброизолирована, идеально подходит для
создания винил-корректора с минимумом трудозатрат. Размеры шасси, тип панелек и их
количество определили и типы используемых ламп, и схемотехнику корректора. В результате
появился простой винил-корректор начального уровня на лампах 6Н2П и 6Н23П,
предназначенный для работы с широко распространенными головками (картриджами) серии
ОМ-ХХ фирмы Ортофон (ОМ-10, ОМ-20, ОМ-30). Они отличаются друг от друга только
вставками с иглой, что позволяет, купив сравнительно дешевую головку ОМ-10, в дальнейшем
«проапгрейдить» ее до весьма неплохой ОМ-30, докупив лишь вставку-иглодержатель. В
остальном эти головки ничем не различаются между собой, поскольку «основа» у них общая.
Особенность усилителя – коррекция с постоянной времени 75 мкс выполнена на
собственной индуктивности картриджа (у картриджей Ортофон ОМ-ХХ - 580 мГн). Тому есть
как минимум две причины. Первая из них – в таком включении нет проблем с переходной
характеристикой входной цепи. Вторая – уменьшается уровень сигнала на высоких частотах в
первом каскаде, что благоприятно сказывается на линейности. Дополнительно возможно
уменьшение число элементов корректирующей цепи, т.е. число емкостей и резисторов на пути
сигнала. Внешний вид корректора с блоком питания показан на рис. 1.

----------------------------------------------




----------------------------------------------
Сама схема не нова и в особых пояснениях не нуждается. Первый каскад – резистивный
на лампе 6Н2П (в каждом канале по одному триоду), второй каскад – SRPP на 6Н23П (по одной
лампе в каждом канале). Выбор этой лампы обусловлен ее малым внутренним сопротивлением,
способностью работать при относительно низких анодных напряжениях и меньшим, по
сравнению, например, с 6Н1П, током накала. Для снижения уровня фона накал ламп питается
стабилизированным напряжением, получаемым от стабилизатора на микросхеме EZ1084,
включенной по типовой схеме. В выпрямителе накала использованы диоды Шоттки 2N5822.
Емкость конденсатора на входе стабилизатора – 10000 мкФ, на выходе – 2200 мкФ.
Дополнительно искусственная средняя точка накала, формируемая R14, R15, подключена к
делителю напряжения R12, R13, задающему положительный потенциал порядка 40 В. Анодные
цепи корректора питаются от стабилизатора по схема А.Карпова [1], модифицированного для
получения выходного напряжения 250-260 В. Блок питания (БП) собран на трансформаторе
ТАН-2-220-50К последних лет выпуска. Его конструктив позволил домотать дополнительную
обмотку (10 витков провода ПЭТВ-2-0,75), включаемую последовательно с запараллеленными
накальными обмотками. Это сделано для получения напряжения, достаточного для питания
стабилизатора накальных цепей. Все остальные вторичные обмотки трансформатора включены
последовательно, что позволяет получить напряжение порядка 300 В на входе стабилизатора.
БП выполнен отдельно от корректора и собран в корпусе от компьютерного БП.
Параметры собранного винил-корректора (при сопротивлении нагрузки 15 кОм):
Потребляемый ток (2 канала), по анодным цепям – 22 мА, по накальным цепям - ≈ 1 А;
Коэффициент усиления: ≈40дБ;
Отношение сигнал/шум: 71 дБ
Отношение сигнал/фон (невзвешенное): 63 дБ
Входное сопротивление, кОм: 5,9
Выходное сопротивление, Ом: 370
Коэффициент гармоник на частоте 1 кГц при выходном напряжении 1 В: <0,02%
Отклонение АЧХ системы “картридж Ортофон ОМ-10 – корректор” от стандарта RIAA:
- в диапазоне 20 Гц-16 кГц - ±1 дБ
- в диапазоне 30 Гц –20 кГц –1 ÷ +3 дБ (подъем в диапазоне 17-20 кГц из-за резонанса “масса
иглодержателя – упругость винилита”
*
.

* Этот резонанс попадает в звуковой диапазон практически у всех ММ-головок начального уровня, включая ГЗМ-ХХХ, Grado,
Ortofon и др. Из отечественных исключение – головки «Корвет», у которых резонанс смещен достаточно далеко в ВЧ-область
В авторском варианте корректора применены лампы 6Н2П-ЕВ и 6Н23П-ЕВ, хотя никто
не запрещает применять лампы и без этих индексов, а также их аналоги. Резисторы R1-R6 типа
БЛП, R7-R11, R16 – ВС, УЛИ, R12-R15 – МЛТ. Резисторы R3,R12 должны быть рассчитаны на
рассеиваемую мощность не ниже 0,5 Вт, остальные – 0,25 Вт. Конденсаторы C1, C8 – Rubycon,
С2, С6 – CapXon от материнских плат компьютеров, С3 – КСО-1Г, С4 – К40У-9, C5,С7 – Philips
МКТ, C9, C10 – WIMA MKS, К73-17. Катушка L1 представляет собой 3 витка провода ПЭК-0,7
на кольце внешним диаметром 7 мм из феррита 2000НМ, в качестве катушки L2 применен ВЧдроссель от телевизоров УНТ-47/59, представляющий собой катушку, намотанную способом
«универсаль» проводом ПЭЛШО на высокоомном резисторе МЛТ-0,5. Назначение L2 –
фильтрация ВЧ-наводок на кабель, соединяющий блок питания с корректором и имеющий
длину порядка 1,5 м. Разумеется, указанные типы деталей – не догма.
Несколько слов об особенностях корректирующей цепи. Без конденсаторов С3 и С11 –
это обычная цепь пассивной коррекции, обеспечивающая стандартные постоянные времени.
Необходимость введения дополнительного звена, ослабляющего высокие частоты, вызвана тем,
что измерения АЧХ с помощью измерительной пластинки (использовалась QR2010) выявили
наличие горба в области ВЧ с максимумом в районе 23 кГц, обусловленного т.н. «виниловым
резонансом». Его частота определяется массой подвижной системы картриджа и упругостью
материала пластинки. Вид АЧХ системы при этом показан на рис.3. В этой же частотной
области лежит и электрический резонанс в контуре, образованном входной емкостью
корректора и индуктивностью картриджа. Однако он задемпфирован сравнительно малым
сопротивлением резистора R1 и существенного влияния на АЧХ не оказывает. Введение
конденсатора С3 (и С12, казалось бы, гигантской для входа корректора емкости) позволяет
уменьшить неравномерность АЧХ системы «головка-корректор» в области 8-20 кГц. Отметим,
что при смене иглодержателей на ОМ-20 и ОМ-30, имеющих меньшую массу подвижной
системы, возможно, потребуется подбор емкости С3 или даже его удаление из схемы. Ход
экспериментальной АЧХ обусловлен особенностью записи сигнала на измерительной
пластинке. Частоты до 1 кГц записаны по стандарту RIAA (и дают на выходе корректора
практически плоский участок АЧХ), частоты же выше 1 кГц записаны с постоянной
колебательной скоростью, в результате чего АЧХ соответствует АЧХ корректирующей цепи.
Как видим, из-за неприятного резонанса на ВЧ «сэкономить» на деталях цепи коррекции за
счет использования собственной индуктивности картриджа не удалось.
Корректор можно применять и с головками ММ других типов, имеющих достаточную
собственную индуктивность. При этом потребуется подбор R1 и, разумеется, С3, C11, C12.
На рис. 4 показан спектр шумов и помех на выходе корректора, приведенный к уровню
сигнала 0 дБ. Вид спектра обусловлен подъемом АЧХ на нижних частотах в соответствии с
RIAA-коррекцией. Видно, что наводки с частотой 100 Гц по цепям питания не видны на фоне
шумов. Видна наводка от сети 50 Гц с уровнем примерно –63 дБ и ее немногочисленные
гармоники с гораздо меньшими уровнями. Для уменьшения этих помех необходимо
тщательное экранирование всего устройства. Спектр на рис. 4 получен без каких-либо
взвешивающих фильтров. С фильтром типа МЭК-А уровень помех сильно уменьшается и
составляет величину не хуже –85 дБ. В любом случае уровень помех и шумов ниже, чем шумы
немой канавки грампластинки.
Корректор обладает достаточно ясным и чистым звучанием. Уровень сигнала при
использовании картриджа Ортофон ОМ-10 при воспроизведении сигнала с уровнем 0 дБ
составляет примерно –3 дБ на входе звуковой карты M-Audio Audiophile 2496, что достаточно
удобно для оцифровки грамзаписей – основной цели создания корректора.
ЛИТЕРАТУРА
1. Е.Карпов. Высоковольтный стабилизатор с малым уровнем пульсаций. http://www.nexttube.com/articles/hvr2/hvr2.pdf

--------------------------------------

--------------------------------------

Рис. 3. АЧХ системы «картридж ОМ-10 – корректор» в области высоких частот, полученная с
помощью измерительной пластинки QR2010. Красным и синим показаны АЧХ правого и
левого каналов без конденсатора C3, сиреневым – АЧХ одного из каналов с конденсатором
С3=240 пФ. Черным показана АЧХ по стандарту RIAA (без С3), зеленым – АЧХ корректора с
конденсатором C3.


изменил Ollleg

Добавил саму статью.

Edited by Ollleg
корректировка
  • Like (+1) 6
  • Thanks (+1) 2
  • Smile 1
  • Hmm... (-1) 1
Posted

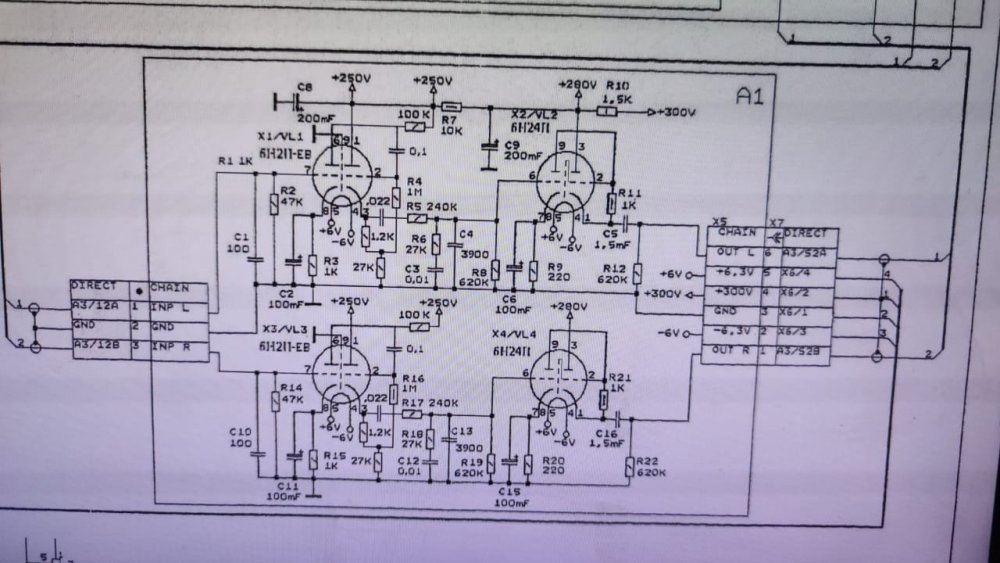

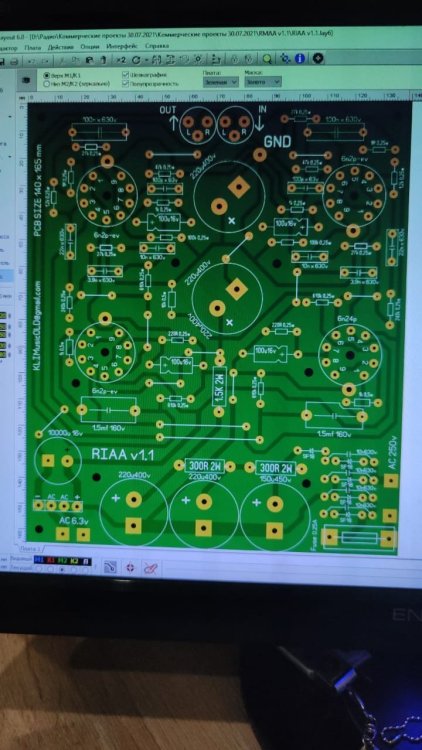

Александр Леонидович, в Вашей статье приведена совершенно не моя схема. Не удивительно что звук не самый лучший. :smile-61:

П.С. очень жаль что сайт Е Карпова "next-tube" теперь не доступен. Может у кого есть скаченный архив сайта?  Я дурак не догадался сохранить...:sad:



Posted

То, что в статье не Ваша схема - совершенно естественно, я чужие схемы за свои не выдаю, в статье известная топология, чуть модифицирована цепь коррекции, статья в 2008 году писалась. :-) Общего с Вашей схемой - только применение ламп 6Н2П и 6Н23П, отчего и кинул ее в Ваш топик (по его названию).

От нас сайт Евгения вполне доступен... Попробуйте через прокси.

  • Smile 1
Posted
2 часа назад, GaLeX сказал:

От нас сайт Евгения вполне доступен... Попробуйте через прокси.

Это мысль. Попробую vpn.

Posted
В 31.03.2024 в 22:18, Ollleg сказал:

Можно самое распространенное - Флойд "Обратная ст.Луны"

Далеко не самый лучший выбор, впрочем как угодно. Есть пластинка от "евангелистов" и не очень сильно укатанная вроде. :smile-59:

Записывались Floyd поганенько. Сколько я не пробовал "флаков" скачанных с интернета, везде на громких участках звук полный шлак каша и грязь. Лучше бы Dire Straits, вот эти всегда записывались на высшем уровне....

  • Like (+1) 1
Posted
В 31.03.2024 в 22:18, Ollleg сказал:

24 бит, 192 кГц. Без обработки (любой) - первый файл. Лучше в ЛС ссылку.

Скинул в "облако", ссылка в "личке".  "Жулию" напрягать не стал ради этого г, записал на встроенную, чип нормальный, 192кГц.

Posted
В 10.04.2024 в 19:08, ТимВал сказал:

Скинул в "облако", ссылка в "личке".  "Жулию" напрягать не стал ради этого г, записал на встроенную, чип нормальный, 192кГц.



В 10.04.2024 в 18:48, ТимВал сказал:

Далеко не самый лучший выбор, впрочем как угодно. Есть пластинка от "евангелистов" и не очень сильно укатанная вроде. :smile-59:

Записывались Floyd поганенько. Сколько я не пробовал "флаков" скачанных с интернета, везде на громких участках звук полный шлак каша и грязь. Лучше бы Dire Straits, вот эти всегда записывались на высшем уровне....

В лс отписал.

Posted
2 минуты назад, юрий робертович сказал:

останетесь без схем

Не останемся, у нас есть целый раздел ваших схем.

  • Cool (+1) 1
Posted
5 минут назад, юрий робертович сказал:

Только они никому нафиг не нужны, вам надо охеренный(кажется, и не ошибся) БП на 30 кг массой, или на простецкую на примерно 5х10 см и импульсником. Дерзайте, мне все равно.

Они кто? Кому? Станиславу? Опять двадцать пять, пардон, 250 днём, потом два по столько же, но вечером?

Posted

Сообщу на всякий случай что в моей схеме нет случайных номиналов и схемных решений. Фиксированное смещение выбрано не случайно. Анодные резисторы в первом и втором каскаде не только смоделированы в симуляторе но и проверены вживую на "стэнде" с участием спектроанализатора.  Номиналы подобраны по максимуму усиления в сочетании с минимумом КНИ. И в каскадах по отдельности и в полной сборке ФК. Цепочка RIAA так же не случайно выбрана с такими номиналами.

Схема выглядит очень простой, однако качество получившегося звука даст фору многим навороченным многокаскадным монстрам с разными замудрёными трансформаторами коррекции и лампами динозаврами от "телефункена".  Тот кто соберёт и послушает, точно не пожалеет потраченного времени. :smile-50:

  • Like (+1) 1
  • Smile 1
Posted
1 час назад, ТимВал сказал:

Сообщу на всякий случай что в моей схеме нет случайных номиналов и схемных решений. Фиксированное смещение выбрано не случайно. Анодные резисторы в первом и втором каскаде не только смоделированы в симуляторе но и проверены вживую на "стэнде" с участием спектроанализатора.  Номиналы подобраны по максимуму усиления в сочетании с минимумом КНИ. И в каскадах по отдельности и в полной сборке ФК. Цепочка RIAA так же не случайно выбрана с такими номиналами.

Схема выглядит очень простой, однако качество получившегося звука даст фору многим навороченным многокаскадным монстрам с разными замудрёными трансформаторами коррекции и лампами динозаврами от "телефункена".  Тот кто соберёт и послушает, точно не пожалеет потраченного времени. :smile-50:

Да-да, и поиграет, заодно, в увлекательную игру "подбери 6н2п" из кучи или мешка... Очень, кстати, вовлекает! Учитывая что процентов 80-90 попадающихся ламп категорически на вход корректора не годятся.

  • Like (+1) 5
Posted
1 час назад, Xрюн222 сказал:

"подбери 6н2п" из кучи или мешка... Очень, кстати, вовлекает! Учитывая что процентов 80-90 попадающихся ламп категорически на вход корректора не годятся.

Это чистая правда ). Но эти 10 % стоят того . С уважением...

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • За последние 10 лет у меня было 3 усилителя, 3886 аудиоманьяка с вегалаба (собраный из КИТа) имд 0.07, неофит Максима Васильева на своих платах имд 0.007, Эльбрус Виктора на своих платах имд 0.0007 (принципиально только умзч своей сборки использую, я настоящий Сапожник), акустика Оптима СЕ Георгия Крылова собранная из его комплектующих присланных по договорённости на вегалабе (корпус делал сам) и Monitor Audio Bronze 100 6G, по усилителям - 3886 отличим по звуку от двух других, более жёсткий на нч и менее прозрачный на ВЧ, два последних практически не отличимы и на звук не влияют, по акустике - сопоставимы, по результатам прослушивания оставил Оптиму СЕ, больше нравится, источник Топпинг Е30, измерения - Топпинг Е2х2, тут хочу заметить пробовал Е2х2 включать в качестве Цапа, почему-то не понравилось, е30 лучше на слух, есть всё-таки субъективность определённая в прослушке
    • Ждем новых рассказов о подвигах в починке, настройке и прочих доблестях с указанием новых и старых фирм и обладателей их продуктов.
    • Писал писал и много раз и совсем недавно, но в разных темах материал оказывался, люди не понимают, не вникают и постят своё, им главное что-то своё, в разрез, наоборот написать. Я вспомнил что у некоторых шеллов были по пять контактов и даже вроде были и с тонким экраном вокруг головы, но я всегда подключался без проблем к контактной группе и коаксиальными кабелями в том числе. В 90-х винилом почти никто не занимался, только коллекционеры, в основном, вертушки были, а кабелей ассортимента нет. Брали в Конрад электроник посеребрённый кабель, кажется монитор кайбл, немецкий, нашёл каталог, больше тысячи страниц, а  кабель нет, больше тысячи страниц 🤣
    • А, понял понял. Стандарт уже такой есть в тонармах значит.  Возможно наиграюсь со старьем (уже бесит, то там то там что ломатется или не так работает, обо всём я старье вообщем и целом) и накоплю и куплю приличный тонарм.
    • Добрый день. Готовлюсь мотать ТВЗ на ОСМ025, 4перв и 3вторички. Пока жду провод, в и-нете насмотрел секционирование 5перв и 6вторичек. Интересно мнение знатоков по этим вариантам.
    • Улдыс, рассказывал много раз, этот стандартный дин разъём втыкается снизу или сбоку в 90% процентов других тонармов, и не обязательно хороших. Он вам обязательно пригодится потом, когда появятся такие тонармы!
    • Что есть в моей конструкции? 1. Тот же самый тюнер, но лучше, с кварцем переносчик на ПЧ 2,3МГц 2. ADC преобразователь 1 бит,  компаратор с выходом TTL на 4нс или другой. Это же есть в приемнике -флешке. А то что дальше нет. 3. Автокорреляционный преобразователь сигнала ПЧ в импульсы ЧИМ которые безо всякого ЦАПА в ФНЧ преобразуются в КСС- то есть демодуляция. Схема на простой логике, нет прошивок ЦАПов, памяти и процессора.  Выход сигнала наиболее качественный из всех возможных т.к. полоса входная по ПЧ 300кГЦ а у самого преобразователя гораздо шире. Можно говорить о сверхлинейности не в теории а уже практически. Искажения при демодуляции самые низкие а звучание на порядок лучше любых обычных ЧМ схем. Легко собирается из доступных деталей, настройки никакой, работает сразу, расстройки от времени тоже нет. Повторяемость устройства очень высокая.  Отношение сигнал-шум в принципе достижимо -100дБ для стерео-сигнала, в обычных ЧМ приемниках не более -60дБ. Есть путь улучшения, нужно исключить любые LC-гетеродины и применять только синтезатор с таблицей волн. Качество звука еще повысится. Это еще не всё. Вот на радиостанции используют сжатие динамического диапазона аудио-сигнала и предискажение на высших. Если применение не радио тогда можно убрать предыскажения и повысить бесплатно SNR еще на сколько-то.  И стерео-декодер убрать, тоже качество улучшится, но понадобится 2 канала обработки для стерео. И это не все. Если увеличить время задержки сигнала в линии задержки из инверторов тогда в выходном аудиосигнале будет восстанавливаться пожатая ранее динамика, но не бесплатно, за счет ухудшения SNR, но если исходный SNR был высокий то вы ничего не заметите. Можно получить восстановление динамики звука радиопередач которая ранее была пожата на передатчике. В выходном узле преобразователя девиация частоты повышается вдвое, это значит в любом случае что динамика бесплатно повышается вдвое. Плюс широкополосное подавление шума, делает звучание абсолютно фантастическим т.к. шум давиться во всем спектре сигнала НЧ, но на ПЧ, поэтому условия подавления шума ничем не отличаются для баса или для высших частот. В обычном шумоподавителе на басе и на серединке шум не подавляется и скорее усиливается переключательным процессом. Про долби вообще говорить нет смысла, это старый хлам. Как минимум с 1985г существовал такой способ демодуляции, но он вышел на хороший уровень только в 1992г в тюнере Accuphase T-109V. В тюнере T-106 использовался похожий, упрощенный способ и микросхемы хуже, серия 40 (к561) но для своего времени это был прорыв а как только совецкая разведка и радиолюбители ничего не увидели не улышали, никаких публикаций и хотябы кратких рассказов не было. Я нашел это в 2019г на задрипаном аудиофильском форуме для дай-аудио, но там была не технология описана а всего лишь список тюнеров по топовому уровню, около 20 моделей, на первом был Accuphase T-109 на втором KENWOOD какой-то с PLL демодулятором. Kenwood не заинтересовал а первый сразу засветился высокой ценой и судя по брошюре интересной схемой демодулятора. Но описание принципа там не верное, упрощенное и не приносит пользы. А вот блок-схема была заманчива и я решил это раскопать. Удалось найти крупную фотографию платы T-109 с видом на детали а потом, каким-то чудом нашел с видом на дорожки. Без этого ничего не получилось бы. Но там оставались косяки с цветом полосок резисторов и похожих на них кондеров и дросселей. Ошибочные номиналы точно приведут к неработоспособности. Некоторые номиналы уточнялись методом подбора. Микросхемы которые там применялись тоже особенные, их такие сегодня не производят, но есть аналоги. Там использовались инверторы с временем около 6нс а у меня на 10нс и нормально. А вот XOR надо на 5нс. Как оказалось система работает в диапазоне задержек от 120 градусов и до 220градусов, больше я не пробовал. Широкий охват по фазовому сдвигу и работает существенно по разному. При сдвиге фазы 90 градусов эквивалентно в задержке 100нс  вообще не работает. Обычный квадратурный детектор только при 90 градусов и работает. При 160нс работает хорошо а еще лучше при 180нс. 220 градусов это примерно 320нс, звучание интересное. То что получено экспериментально полностью противоречило распространенной мути про такие демоды, были какие-то листки, как я потом вычислил это был копипаст на тему...из разных источников, кто-то для себя копипастил и там в основном дезинформация. Но распространялись листки как знание из первых рук. Радиолюбители включались в обсуждение и постоянно мешали, сводили к срачу и  расширяли диапазон дезинформации заменой деталей, схем и целые узлы выбрасывали. Разумеется при такой разработке результат будет ноль и он должен был получиться ноль, но что-то пошло не так и он появился не как ноль а как готовая работающая плата. За это меня забанили навечно а всё обсуждение тщательно вытерли с форума CQHAM. Вот такая история.
    • Вот кабель предложенный Сергеем, что у него за штекер нижний на 5 контактов ,куда его?  Современные усилители имеют такой штекер в корпусе? Вопрос любопытсва ради.
    • У кого правда, тот и прав, сила в правде брат, брат-2 (с) из кина😊! А что за фирмы выпускали разъмы RCA во времена ГОСТа,  назовёте их? А в материалах фирм Эдисон-прайс, Кимбер кэйбл, Вимпайер, ВэйБиТи, Кардас другие немного материалы упомянуты, в даденой книжке от А. Фрунжана, писал уже. Овер сильвер, овер куппер, теллориум куппер, оксид фри куппер директ хард голд и т.д. Есть и Нойтрик, читаем: баз митал 92% куппер энд 8% тин, мэйлс 58% куппер, 39% тин, 3% лид, сильвер плэйд контакт. Это кэнон  разъёмы от Нойтрика с составом материала, не RCA, делали ли они их вообще, вопрос. Никель поминается как покрытие только в копеечных мамах БиэНСи, от Амфенола, центральный пин - голд. У Вимпайера хорд голд, овэр сильвер, овер куппер.... Вопрос был вам конкретно задан, у вас есть ответ, как подключиться?  Решение есть, так-то. Спрашивал, где вы видели трансформаторы МС в корпусе с круговыми щелями, других спрашивал, можно снова спросить, где такие трансы видели у АН, номер модели, спасибо! Вы бы отвечали на вопросы, а то вместо ответов следуют новые и так без конца!
    • Распиновка шелла старых проигрывателей как дюасль-элка имеют 5 контактов пинов. Ленко имеет 4 пина , уже как бы  по современней. Но все равно в тонарме ленки идут два только провода, в оплетке. Не четыре. И так, вот распиновка старых шелов. На головку идут с шелла только 4 провода. Как видим минус Lи R каналов коротятся сразу на землю шела, шелл имеет ли соединение земли с армом не проверял, возможно и наверняка.  Снизу шелла на рисунке как видим идут два провода в арм,каждый провод на свой канал. Оплетка каждого провда канала выполнят роль минуса (обратного сигнального провода)
    • Чушь, там совершенно иное обсуждалось, аватар в виде Бога Брахмы , причём здесь экстремизм?  Не  нужно делать безосновательных утверждений.   п.с. Давайте побольше сами схемы обсуждать, а не кто чего сказал, чем не угодил, почему дурак, не прав и т.д.  Это скучно и неинтересно - для этого достаточно выйти из дома и посидеть часик с бабульками у подъезда....
    • Теперь сам вопрос, как надо сделать переход на мс головку. Провода заменить в тонарме нет возможности, точно знаю без разрушения тонарма не поменять провода в ленко л75. В дюале силой выламывается шелл, пробовал и ставил современный. В элаке не знаю и пока не хочу выламывать шелл. Реально ли на старой проводке в арме подключить мс голову? МС голова поставлена, что делать с оплеткой возле головки, соединять вместе и на землю шелла тонарма как есть уже? Т.е минус головки каждого канала  соединить вместе как есть в шелеле перемычка и на соединенную вместе оплетку кинуть, что так же уже сделано? Или оплетку своего канала на свой минус головки и не коротить на землю шелла тонарма? Что и куда  подключать на землю шасси проигрывателя?  Оплетку РЦА кабеля соединяем вместе в самом конце кабеля и на землю фонокорректора?
    • Благодарю, создал новую тему https://newaudioportal.com/topic/16872-перевод-старых-проигрывателей-на-мс-головку/
    • Может я зря поднимаю как всегда панику и нет здесь проблемы? Но давно хотел поднять тему после фона на двух проигрывателях 60ых годков.  В старых проигрывателях расчитанных на мм головку идет такое подключение: головка с 4мя контактами пипсиками  L+- и R+-, далее в  тонарме идут два независимых экранированных провода. Они подключаются так: жила на +, экран на - своего канала. Так же экраны каждого канала соединятся вместе и заземляются на шелл, с другой стороны арма два провода выходят и подаются на колодку  проигрывателя. Колодка 4 контакта имеет, соответственно + каждого канала, жила ,  распаивается на свой канал, и от каждого провода ,жилы, уже оплетка идет на свой канал пин колодки, там оплетка каждого канала снова замыкается вместе и от нее идет соединения на шасси проигрывателя. Всё. От этой колодки идет кабель дин. Так же в каждом канале жила с оплеткой. Как видно из рисунка оплетки кабеля соеденены вместе и брошены на оплетки провода с тонарма. В конце  кабеля на фонокорректор мы видим что жила это как бы + прямой провод как я его называ, а оплетка как минусовой, обратный, как я его называю. Может неправильные названия использую? Но не суть.   Вот фото двух разных колодок  старых проигрывателей 60ых
  • Forum Statistics

    • Total Topics
      10.4k
    • Total Posts
      111.9k
×
×
  • Create New...
