Recommended Posts

Posted
4 часа назад, Михаил SM сказал:

Концепт гальванической связки хорош , но мощность рассеивания на анодах выходной 6н6п при выбранных режимах , почти 11 вт . При макс . допустимом 8 вт , когда задействованы оба триода в лампе или 4,8вт , когда один.   Поэтому , или запас 6н6п , коробчатые , правда, я бы пожалел ... , остальных вагоны... , но или снизить до приемлемых основное напряжение.

https://soviet-tubes.com/product/6n6p-tube-double-triode/

Согласен, что режимы предельные, но эта лампа держит и 12 ватт. Желающие могут легко снизить до приемлемых мощностей, снизив питание до 390 вольт. Да лампы греются хорошо, но не уходят в разнос.

Идея исключить из тракта все конденсаторы, мне очень нравиться. Эту идею я воплотил в своём гибриде

  • Like (+1) 1
Posted

И каковы предполагаемые преимущества перед таким же точно, только с питанием ниже и разделительным конденсатором? :dntknw:

  • Like (+1) 1
Posted
33 минуты назад, Xрюн222 сказал:

И каковы предполагаемые преимущества перед таким же точно, только с питанием ниже и разделительным конденсатором? :dntknw:

Думаю что особых примуществ нет. Одни детали убираем, другие ставим.

Надо обе схемы в симулятор закидывать, и там будет видно.

Для меня примущество лично, что не надо заморачиваться с разделительными конденсаторами, они дороже чем электролиты по питанию. А иногда в PP из надо аж 4 штуки!

Posted
37 minutes ago, Xрюн222 said:

И каковы предполагаемые преимущества перед таким же точно, только с питанием ниже и разделительным конденсатором?

Ток меньше - живет дольше? (Это вопрос!)
Во-первых: без конденсатора дешевле...

Posted
29 минут назад, Xрюн222 сказал:

И каковы предполагаемые преимущества перед таким же точно, только с питанием ниже и разделительным конденсатором? :dntknw:

А какой смысл в переборе и атслушивании месяцами, годами и десятилетиями каждый раз и на каждом форуме заводя холивар в лучшести и худшести разделительных конденсаторов?  Может их вообще убрать усложнив схему и настройку, но избавившись от вечной неудовлетворённости в невозможности купить Дюлунды и подобные? Для себя, конечно же, если делать на продажу тогда да, конденсатор проще и есть возможность всегда поапрейтить меняя этот элемент бесконечно :smile-17:

Posted
1 hour ago, юрий робертович said:

Кто боится, есть э-литы на 500в(550 на пределе)

Вот надежность с непосредственной связью еще та. Схемы на пределе, "исключительно для звука", они говорили. Совсем ни к чему. Хоть бы диод сетка-катод во втором каскаде поставили. И предохранитель... от сгорания, в прямом и переносном.

Posted
21 минуту назад, Timbuktu сказал:

А какой смысл в переборе и атслушивании месяцами, годами и десятилетиями каждый раз и на каждом форуме заводя холивар в лучшести и худшести разделительных конденсаторов?  Может их вообще убрать усложнив схему и настройку, но избавившись от вечной неудовлетворённости в невозможности купить Дюлунды и подобные? Для себя, конечно же, если делать на продажу тогда да, конденсатор проще и есть возможность всегда поапрейтить меняя этот элемент бесконечно :smile-17:

Да какая разница - невозможность купить Дюлунды или невозможность купить БлэкГейты?

Posted
46 минут назад, BAA сказал:

Ток меньше - живет дольше? (Это вопрос!)
Во-первых: без конденсатора дешевле...

Без какого конденсатора дешевле-то? :dntknw:

Posted

Схема, описанная в этой главе, была разработана для удовлетворения
потребностей в простом усилителе достаточно высокого качества.


Posted

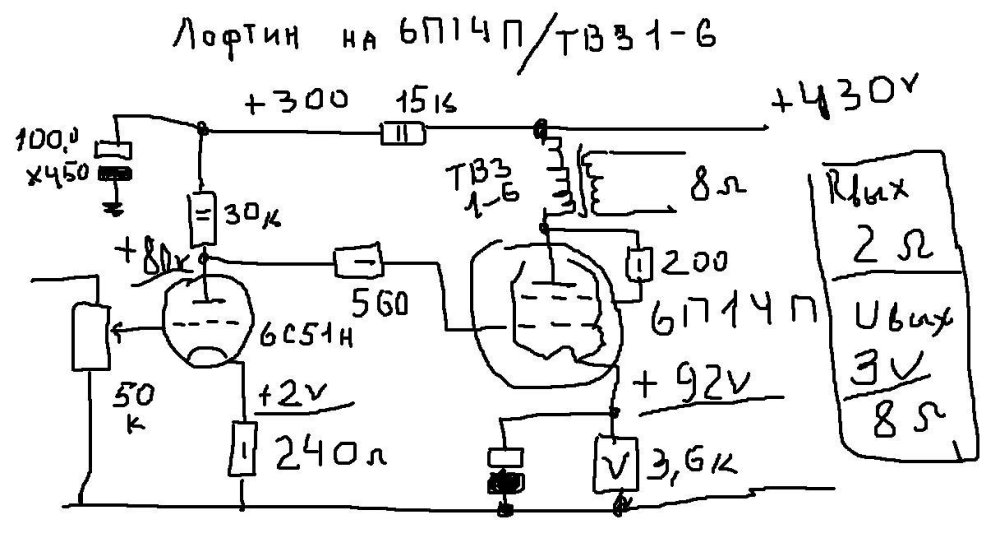

"Элементарно, Ватсон", смотрим SE лофтин на 4п1л

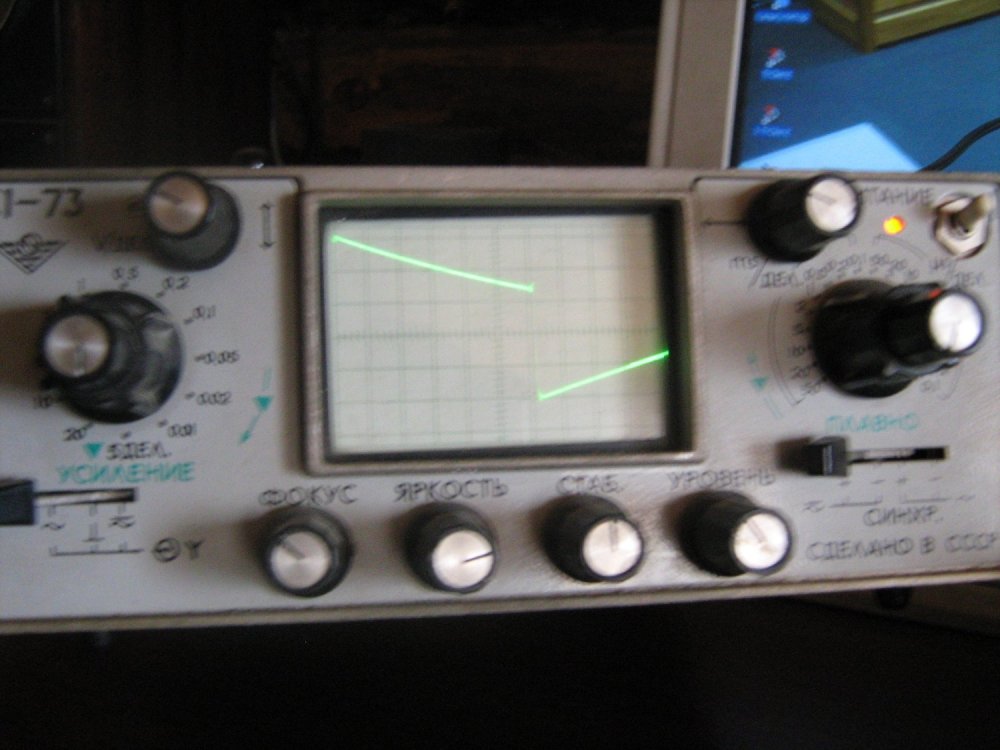

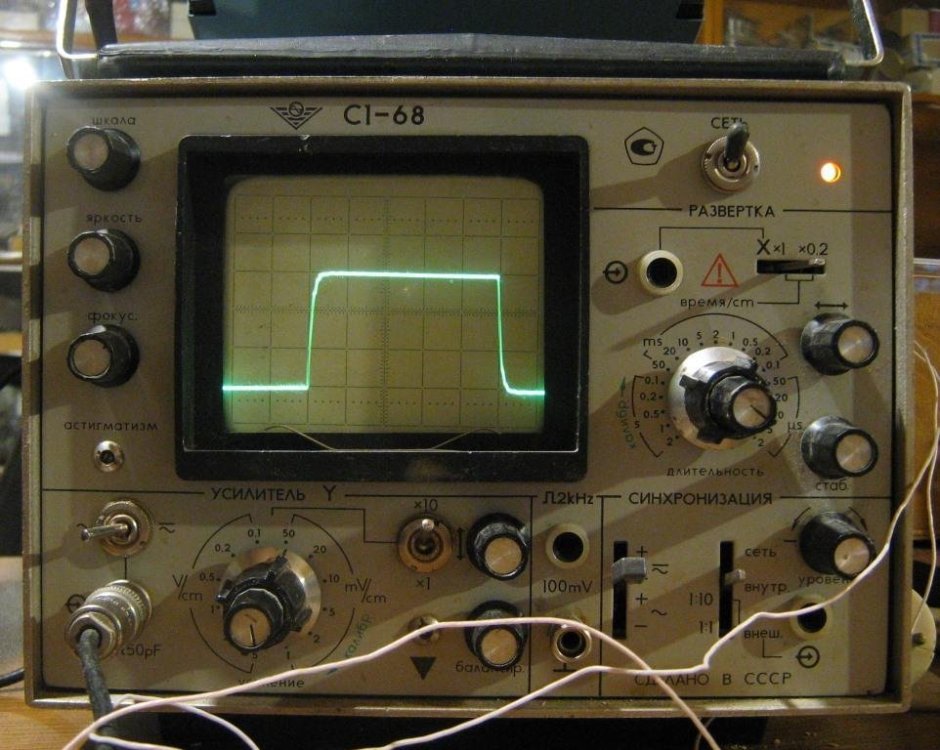

С ультрапатч конденсатором, и ТВЗ1-1, прямоугольник с калибратора осциллографа 2 кгц, выход усилителя 1,5 вольта, фронты устраивают.

От Маяка на ТС-26, железо ШЛ19*33 есть, показывал уже

С компа генератор, частота 80 гц, ТВЗ с подмагничиванием 30 ма, f нижн=80/6=13 гц, и ТВЗ на Ш19*33 от Маяка, Снежети

ОТЦ(Основы теории цепей) был один из любимых курсов



  • Hmm... (-1) 1
Posted
22 минуты назад, BAA сказал:

Межкаскадного стало быть.

Вот без него как раз - помимо всего прочего ещё и намного(!) дороже.

Posted
1 час назад, Xрюн222 сказал:

Да какая разница - невозможность купить Дюлунды или невозможность купить БлэкГейты?

Блэк Гейты можно заменить количеством, а Дюлунды? Кстати, а если сравнить Дюлунд разделительный 0,5мкф и 500мкф советский? :smile-03: Перейдёт ли количество в качество? :ab:

  • Hmm... (-1) 1
Posted

Знаете, в чём отличие опусов современных "мастеров лампового ренессанса" от настоящих инженеров тех времён? В отсутствии обоснования современными "мастерами" тех или иных решений. Не умеют они обосновывать, не обучены.



  • Like (+1) 2
  • Hmm... (-1) 1
Posted

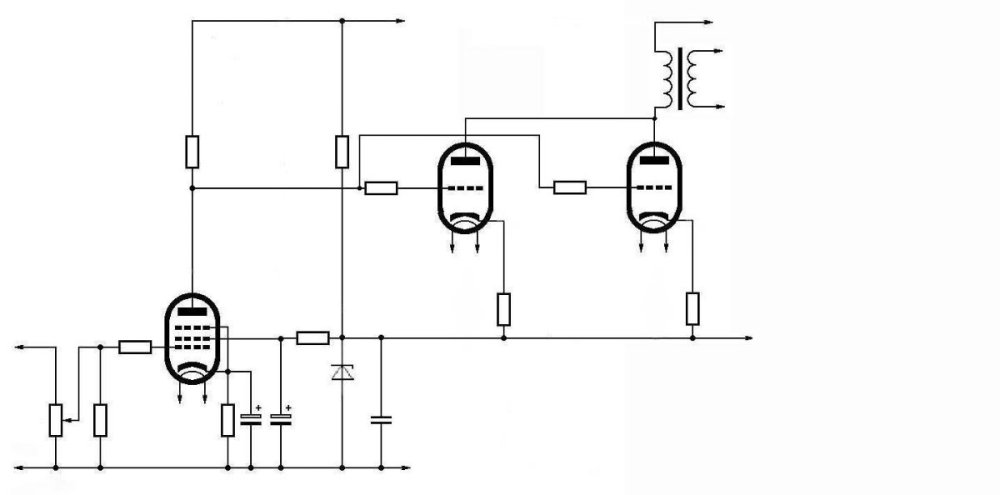

Такое делал раза три в разных весовых категориях Всегда было быстро, мощно и динамично. Но очень сложно и муторно. Четыре анодных стаба, и четыре накальных. БТВЗ и ещё емкостей много :ab:



LW 6П15П 2х6С19П.JPG

  • Like (+1) 1
Posted
6 часов назад, юрий робертович сказал:

А чем СРПП вызвано не по науке?

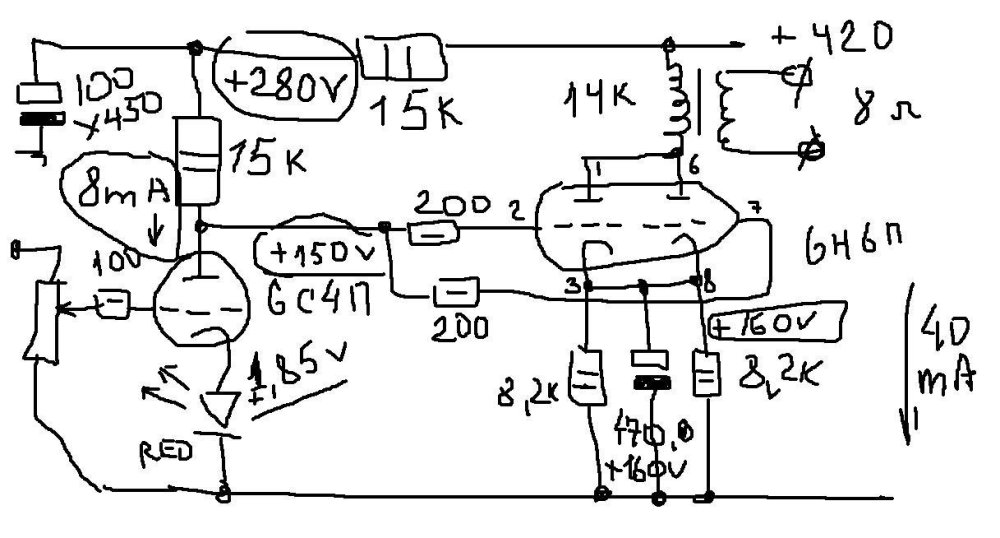

У Саши Бокарёва похожая была

Лофтин на 6н6п-6с4п.JPG

Научный раздел , уважаемый аудиомен( тов. А. Бокарев)  , тема в разделе ""для начинающих "" , люди берут , как по схеме повторяют , а потом всё дымит и вопросов куча?   Считаем : Р катод. = (160х160) / 8100 =3,16 вт .    ВС-2  может такое издевательство и потерпит , но со временем углеродный слой подвергнется сильной тепловой деградации , МЛТ любимые уже нет -  размер не тот , дымить будут .     470мкфх 160в грузят на максим. 160в .  А колебания сети в + , а электролиты не любят , когда их так испытывают .  Ставить надо номинал 470мкф х250в .

  • Like (+1) 3
Posted
1 минуту назад, юрий робертович сказал:

Много за ап понял с 2006-2008 годы, ни к чему конденсаторы больше  Cразд*R утечки=30, ком, мкф, получается 5 гц, ООС не нужна, лампа только в триоде, параллелить ни к чему, мощней можно найти, и тд и тп

Понятия , Юра, весьма относительны .  Параллелить не к чему , когда есть запас по мощности и току у лампы, а когда дефицит и бонус нужен в виде  многожанровости , то альтернативы P.S.E. или   P.P.P. не существует .      Та же ваша любимейшая 6с4с есть по сути два параллельных триода Р анод. по 7,5вт .   По ритмике, драйву , с чего бы это она так легко обыгрывает одноанодную 300В ?

  • Like (+1) 2
Posted
2 часа назад, юрий робертович сказал:

"Элементарно, Ватсон", смотрим SE лофтин на 4п1л

С ультрапатч конденсатором, и ТВЗ1-1, прямоугольник с калибратора осциллографа 2 кгц, выход усилителя 1,5 вольта, фронты устраивают.

От Маяка на ТС-26, железо ШЛ19*33 есть, показывал уже

С компа генератор, частота 80 гц, ТВЗ с подмагничиванием 30 ма, f нижн=80/6=13 гц, и ТВЗ на Ш19*33 от Маяка, Снежети

ОТЦ(Основы теории цепей) был один из любимых курсов



Меандр 2 кгц любой унч передаст , вы больше на меандр 10 кгц налегайте , оно более информативно будет .

  • Like (+1) 1
Posted

Меандр на 1-2 кГц всегда жизнерадостный и многообещающий... В отличие от него же на 10 кГц. Ну, с другой стороны, вспомним меандр 10 кГц на выходе, скажем СД... И что мы там увидим? :shock: И, кажется, измерительная пластинка была с меандром.
