Минималистический унч на 45 лампе .

Anatolii

By Anatolii
in Valve

 Share

Recommended Posts

Михаил SM Local

Михаил SM

Posted
Posted
24 минуты назад, Buran81 сказал:

О.к середина осени,  норм. Уже можно)))

Расскажи,чем лучше то?

Это ""болезнь ""многих  , описание критериев результата звука в терминах ""пацанов"" -круче, лучше , не катит.. . Должны быть определенные рекомендованные форматы -  если ""лучше"" , то в чём ? на чём ?       По моему опыту , я не фанат Ш- сердечников , в силу их некоторой расслабленности звучания (по понятным причинам ..) , но сикор иное дело - это всегда трансформатор с выраженным ядром энергетики , которая воспринимается в скорости и обыгранности звука в целом на любых, имхо, размерах , согласованных по мощности с выходом лампы .  Уходить в большие сикор- сердечники , типа С-группы АН (24см2) имеет смысл -  энергетика превращается в уже масштабированную подачу .., ну как рвануло 100 килотон ЯЗ или 1 мегатона .... .  Поэтому ""ленивые"" Ш-образные мейшевские (АН) выходники (15-17см2)  часто меняют на сикор (24см2) .



  • Like (+1) 1
  • Replies 138
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Усилитель на 45 лампе. Прям сейчас проводили "опыты над людЯми",буквально он ещё тепленький. Выходные штатный(рядом с собственно 45й)и выходник апгрейдный, учебно-тренировочный,слева внизу. Разницу пр

Xрюн222
Xрюн222

По "техническим законам физики" (С) НИКАКИХ противопоказаний к изготовлению и применению БТВЗ не имеется. Скорее, имеются показания ЗА. А вот нетехнические таки есть.

Buran81
Buran81

Вот как должен по настоящему  выглядеть усилитель на 45 триоде.  Все элегантно и аккуратно

Posted Images

Алекс Proficient

Алекс

Posted
Posted



31 минуту назад, Михаил SM сказал:

Это ""болезнь ""многих  , описание критериев результата звука в терминах ""пацанов"" -круче, лучше , не катит.. . Должны быть определенные рекомендованные форматы -  если ""лучше"" , то в чём ? на чём ?

Предлагаешь в мегатоннах ядерного взрыва измерять? :smile-03:

33 минуты назад, Михаил SM сказал:

Поэтому ""ленивые"" Ш-образные мейшевские (АН) выходники (15-17см2)  часто меняют на сикор (24см2) .

У мейшу с 300в мощность 4 ватта, там с любым будет унылое Г.

  • Smile 1
Buran81 Local

Buran81

Posted
Posted
1 час назад, Михаил SM сказал:

Это ""болезнь ""многих  , описание критериев результата звука в терминах ""пацанов"" -круче, лучше , не катит.. .

ИМХО.Еще стоит добавлять по цигански типа.... "В натуре" .. "Мамой клянусь".."Зуб даю- Век воли не видать":))))

Ну а если серьёзно, то на это можно смотреть  вечно. Это просто шикарный "уровень разработчика", к полутро ватной  лампочке цеплять большой кусок металолома  и чего то там ещё ожидать.

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

300б спасет только энергетика драйверного каскада. И Шишидовский вариант Унылое + Унылое = сомнительно.

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Алекс сказал:

Проект от трёх до пяти блоков. Пятиблочный, первый пред с тембром, далее два блока на есс82 + 45, и два оконечных на ГМ70. Это если в 250 кв.м.будет стоять. Если в другом крыле, то там больше 80кв.м. ничего нет, по этому тембр накручивать не придётся, достаточно трёх блоков, первый пред на есс82 + 4П1Л и те же два конца на ГМ70.

P.S.

  шумиловские в любом кол-ве не вопрос, захотел намотал, захотел размотал :smile-09:

P.S.S.

два драйверных блока на 45х уже металле так же как и тембр готовы)))


По мотивам произведения небезызвестного  классика аудио - "Квинтет":smile-29:

Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, Алекс сказал:



Предлагаешь в мегатоннах ядерного взрыва измерять? :smile-03:

У мейшу с 300в мощность 4 ватта, там с любым будет унылое Г.

Немного не по 45 .  Если рабочая т.н. мощность с Кг в районе 2..3+- % , то 4 вт реально, но обычно предъявляют максимальную и она в районе 8.. 9 вт ( +420в, 90ма ток). С  версией сикор от АН , имеющими активное первички 35 ом и переводом драйверного каскада на 5687 на штатные +420в ( БП для 300В) с отдельного прежнего питания  +320в ( с изменением обвязки и оставлением одного триода 5687 на канал ) , звук , когда у 5687 на аноде будет +320в при токе 10-12ма , не покажется ни вялым , ни аморфным , но это уже не концепт АН , и многие вздохнут с облегчением .

Потом , даже в штатном варианте не Г , а под высочуйствительные АС , не ниже 100дб , всё встаёт на свои места .

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
19 минут назад, Кружка сказал:

Есть профильная ветка.

Здесь трансы применительны именно к 45й лампе и никакие они не БТВЗ, только один)))

Алекс Proficient

Алекс

Posted
Posted
34 минуты назад, Михаил SM сказал:

но обычно предъявляют максимальную и она в районе 8.. 9 вт

я тоже был слегка удивлён, но буквально в прошлом или позапрошлом году в стереофайле на стенде измеряли новый мейшу и ты не поверишь, но и у них больше четырёх ватт с хвостиком выжать не удалось.

Кружка Local

Кружка

Posted
Posted
9 минут назад, Алекс сказал:

они не БТВЗ, только один

Тебе один, другому все два :smile-62: Тема вообще скользкая. Сродни шнурковщине. Последнюю пока в клуб не упрятал, доброжелатели не перевелись.

Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, Алекс сказал:

я тоже был слегка удивлён, но буквально в прошлом или позапрошлом году в стереофайле на стенде измеряли новый мейшу и ты не поверишь, но и у них больше четырёх ватт с хвостиком выжать не удалось.

Нонсенс . Но с прямонакальными триодами всё зависит от их ВАХ , скорее такие 300В попались , типа кривых саратовских . На реальных 300В W.e. получили бы все 9 вт .     К примеру , обмерял свои 6в4g - чёрные кен-рад в одном и том же каскаде - 4,5вт ограничение , ставля Сильванию -  2,8 вт ... . Нехитрый перерасчёт покажет , что такая 300В и выдала бы 4,97вт от заявленных 8 -ми.

Алекс Proficient

Алекс

Posted
Posted
15 минут назад, Михаил SM сказал:

Нонсенс . Но с прямонакальными триодами всё зависит от их ВАХ , скорее такие 300В попались

 Всё гораздо прозаичней, например в тех же AN Quest анодный электролит стоит всего лишь на 385 вольт. Можешь сам прикинуть сколько останется на 300в вычтя падения на дросселе питания, на выходном трансе и на резисторе в катоде. Можешь прям от 385в без запаса вниз плясать...

Михаил SM Local

Михаил SM

Posted
Posted
28 минут назад, Алекс сказал:

 Всё гораздо прозаичней, например в тех же AN Quest анодный электролит стоит всего лишь на 385 вольт. Можешь сам прикинуть сколько останется на 300в вычтя падения на дросселе питания, на выходном трансе и на резисторе в катоде. Можешь прям от 385в без запаса вниз плясать...

Последнее , аудио всё-таки наука точная , особенно в этом подразделе . Ничего , что их два последовательно -  470мкф/385в , а входное напряжение на аноды кенотрона -ток в районе 100ма макс , 2 х 380в , ДППВ .  Там только входное на дроссель  порядка +430..440в.  Квесты кривые , это все знают , но зато  гальванич. связь и всего один конденсатор в переходе.

Yaros Collaborator

Yaros

Posted
Posted

Доброго дня всем.

Такой момент ТВЗ на EI120  набор 60мм, т.е. 24 кв. площадь,  первички 2600 вит. Железо 0,35. М6 (новое светлое, может и китайское). Индуктивность с зазором  офисная бумага - 22 Гн.

И МКТ на типоразмере ОСМ 0,1 зазор под 30 мА (не разбирал не смотрел), витков 2700 - индуктивность 29 Гн.

Вторые МКТ на EI96, набор 30 мм, т е. 9,9 кв. витков также 2700, зазор бумага для выпечки 0,05 (мой микрометр так мерит) Индуктивность также 29 Гн. Это железо брал на авито китайское.



Понятно что длина силовой линии - но тем не менее. Крепко задумался а на кой ляд платить такие деньги за EI120.





Buran81 Local

Buran81

Posted
Posted
1 час назад, Yaros сказал:

Может у кого есть другой опыт применения EI120  конского сечения

Я такой размер для  ГМ70 и 845 делал до 25Ватт. Нормально получается.  Правда конечно не с 2600 витками (чуть побольше). И окно там не большое,только на одну вторичную нагрузку выходит. Уж точно на 1.5 ватный каскад это конский МП.

  • Hmm... (-1) 2
Юрий_Б Local

Юрий_Б

Posted
Posted

Лет надцать делал точно такой товарищу все моточные он где то на оборонке заказывал , только D3a-45 смещение  все фик-ное, в схеме всего 3 конденсатора в БП   60,0 и два по 100.0 МР USA, два дросселя 55ом 5Н. Звук очень хорош. Не крепятся у меня почему то файлы, да и инет у нас в ПЖ.


  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
8 часов назад, Михаил SM сказал:

Квесты кривые , это все знают

И на квестах 4 ватта, и на самой 300в всего 315 вольт, от куда там взять 8 ватт?

Алекс Proficient

Алекс

Posted
Posted
6 часов назад, Yaros сказал:

Крепко задумался

может офисную поменять на ту что для выпечки, ну как бы логичней будет выглядеть

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
4 минуты назад, Yaros сказал:

Токи разные. Суть в том что сечение 2,5 раза больше а толку ноль

Ну, тогда точно только один способ устранения проблемы - закажите аффтарский тр-р Бурану.  :smile-03:

Алекс Proficient

Алекс

Posted
Posted
6 часов назад, Yaros сказал:

Может у кого есть другой опыт применения EI120  конского сечения

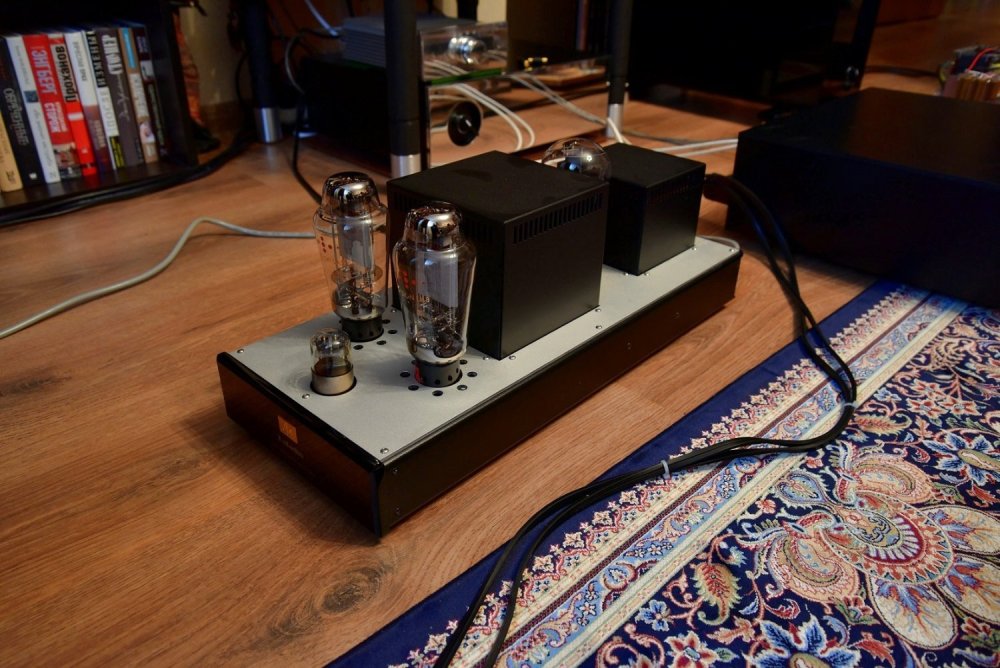

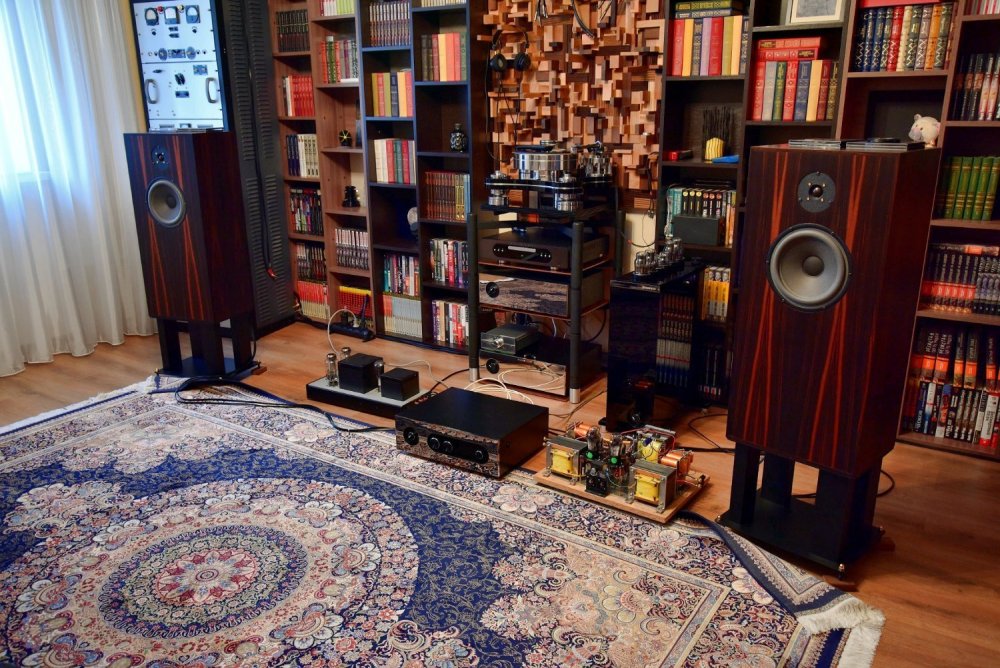

Конечно есть, вот E120 на 45й и нотовский паладин на чём-то мелком. Нижние ноты есть, но характер у всех одинаковый, воспринимается как пушистый))



Yaros Collaborator

Yaros

Posted
Posted

На этих же катушках 3,6 кОм ранее сидело другое железо, советское от каких то согласующих трансформаторов. Толщина пластин 0,7. По измерениям на память 13-14 Гн. Новое железо 0,35 дало 22 Гн.

Нагружено было на 2*гу50 в параллель в триоде. В другие периоды почти все строчные лампы в триоде там перебывали. И гу72.

Все же неудобное это железо из-за малого окна. Может для низкоомных ламп вполне конечно.



Yaros Collaborator

Yaros

Posted
Posted

2*гу50 в триоде с током общим 180 мА (две офисные бумаги) на советском железе 0,7 дали очень мощный (убойный) низ.
