Простые непростые вопросы.


BAA

Recommended Posts

Не заметил, что у Вас пермалой. Тогда интересен Ваш результат. Хотя я бы делал: первичка, экран, вторичка, экран, первичка с переворотом. Так уже мотал - от переворота концов первички примерно до 50 кГц фаза и амплитуда на вторичках не бегала. Показать не смогу - давно в готовой конструкции.

Link to comment
Share on other sites

Не пермаллой, конечно, но нанокристаллический. Если на емкость все равно, то можно бифиляр. Середина первички - общий.
При наличии экранов переворот бессмысленен, так как потенциал любой обмотки всегда относительно экрана (общего), не так-ли?

Link to comment
Share on other sites

5 минут назад, johnson1496 сказал:

Был ещё вариант, кажется ZXC (могу ошибаться) на старом АП делил тороид на три сектора и мотал по три обмотки с переворотом

Это наверно можно, но Ls будет безмерная, если обмотки не перекрываются.

Link to comment
Share on other sites

3 минуты назад, BAA сказал:

Это наверно можно, но Ls будет безмерная, если обмотки не перекрываются.

Вы не поняли: по три обмотки в каждом секторе. Пробовал более 10 лет назад тоже на нано, подробностей не помню, но сделал 5 моноблоков для кинотеатра.

Link to comment
Share on other sites

1 минуту назад, johnson1496 сказал:

Кажется разрезные нанокристаллы уже небольшая проблема.

Если не пропитывать - то рез очень даже не очень, а если пропитывать - то  смысла не имеет. Петля уширяется, проницаемость падает.

Link to comment
Share on other sites

И я не про самодельные. Видел/пользовал и гаммамет и ашу. Не совсем понятно про шихтовку из супермаллоя, но говорят есть. 50Н встречал. 79 - нет. Может там какой НМА, с молибденом.

Link to comment
Share on other sites

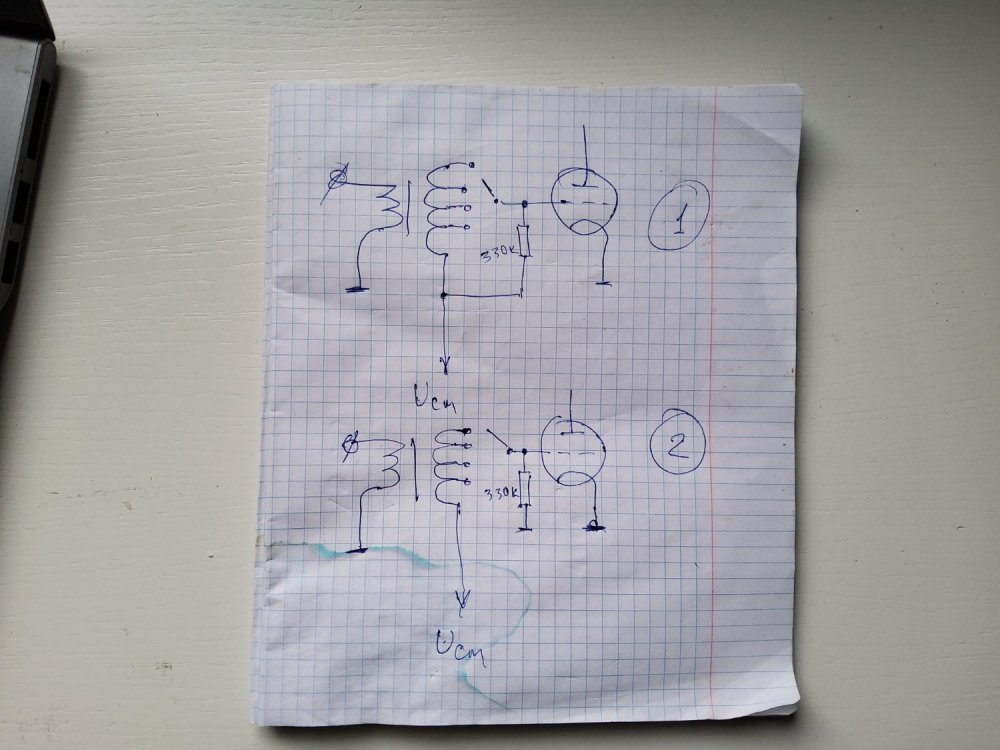

Спрошу, пока тема жива. Имеется цифровой плеер, полностью дифф, ак4499 на каждый канал. Из выходов симметричный xlr и несимметричный rca. Для SE сейчас использую несимметричный выход. Будет ли лучше, если использовать симм/несимм трансформатор с xlr для SE или не стоит париться?

Link to comment
Share on other sites

55 минут назад, Константин сказал:

Спрошу, пока тема жива. Имеется цифровой плеер, полностью дифф, ак4499 на каждый канал. Из выходов симметричный xlr и несимметричный rca. Для SE сейчас использую несимметричный выход. Будет ли лучше, если использовать симм/несимм трансформатор с xlr для SE или не стоит париться?

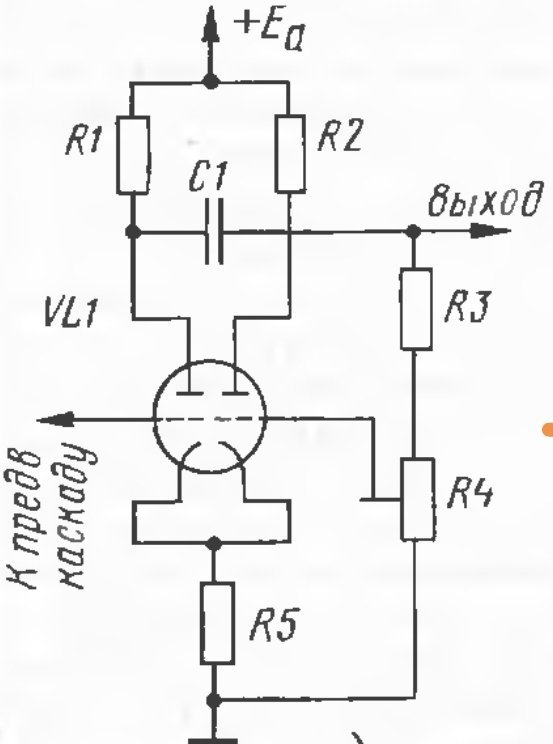

В моей практике с трансами было хуже.

  • Like (+1) 2
Link to comment
Share on other sites

Итого в один слой получилось 600 витков. Завтра отсимметрирую точным L-метром. Индуктивность 32 Гн. Полоса получится (при 600 Ом) от 3 Гц. Порвал 8 раз, прежде чем вспомнил как мотать. Потом вторичку в два провода. Должны ПЭЛШО принести 0,1.45.thumb.jpg.80daa4a53c15626c59a7d1fcfb3f4073.jpg

  • Like (+1) 1
  • Cool (+1) 1
Link to comment
Share on other sites

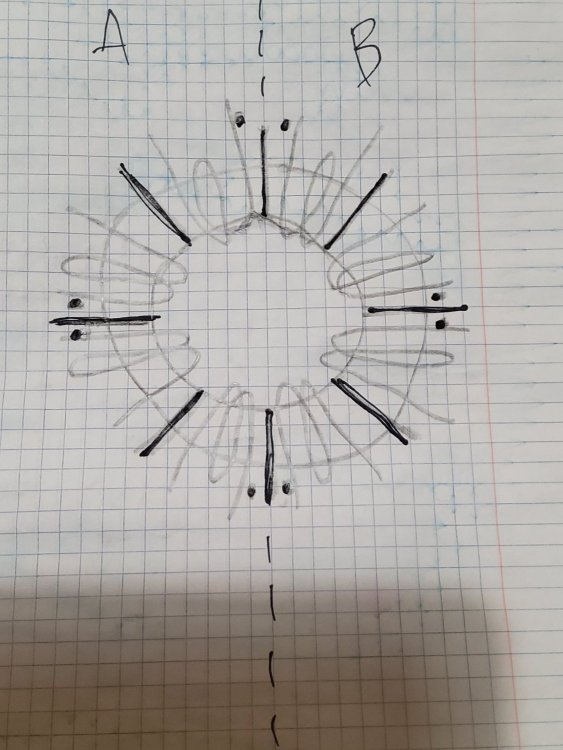

Вторичку имеет смысл мотать одним проводом разделив бублик перегородками пополам. Неплохо между первичкой и вторичкой ввести экран. А вариант дифференциальной обмотки в два провода не лучший... Разве что с понижением.

И совсем правильнее было-бы намотать две полные секции первички на половинах кольца и соединить их параллельно.

  • Like (+1) 2
  • Thanks (+1) 1
Link to comment
Share on other sites

4 минуты назад, Rezvoy сказал:

Вторичку имеет смысл мотать одним проводом разделив бублик перегородками пополам.

А потом запараллелить?
Идея была изоляция - экран - изоляция и вторичка, в два провода (дабы витков было в 2 раза меньше). Хотя вы правы, найду двойного диаметра и намотаю в один. При экране и секционировать ни к чему. Только на торе экран неудобно сооружать. Грузить на 600 Ом, если правильно понимаю, не надо.

Link to comment
Share on other sites

Я бы мотал галетами. П-образные щечки легко режутся-вклеиваются. Полная зеркальная симметрия, соответственно, вычитание резонансов, экран не нужен. Но это теория-математика. На кольцах мотать пока не доводилось.


  • Like (+1) 1
Link to comment
Share on other sites

19 минут назад, Константин сказал:

На кольцах мотать пока не доводилось.

Мне не чтоб потрахаться, как в том анекдоте про продвинутое авто.
Секционировать в торе при однослойной обмотке ни к чему.
Экран, в общем, тоже сомнителен.
Хорошо радиотехникам, взял трансфлюктор, он же балун и все дела.
И ведь точно, надо было в два провода мотать. Автотрансформатор.

Link to comment
Share on other sites

Есть небольшой опыт входных тр на двухкатушечном п-п сердечнике. Там есть возможность разместить катушки либо зеркально, либо последовательно. Зеркально получается лучше во всех отношениях, втч внешние наводки на порядок тише, можно не "одевать" в пермаллой.

Link to comment
Share on other sites

2 часа назад, Константин сказал:

Я бы мотал галетами. П-образные щечки легко режутся-вклеиваются. Полная зеркальная симметрия, соответственно, вычитание резонансов, экран не нужен. Но это теория-математика. На кольцах мотать пока не доводилось.


П-образные щечки неудобно, поверь. Лучше отмечать галеты узкими стяжками. Если менять направление намотки в рядом стоящих галетах, можно уменьшить межобмоточную емкость.

Link to comment
Share on other sites

Вот и вторичка. Несмотря на употребление 0,2 (первичка 0,125) половину от первички намотать не удалось (89%).
Изоляция - 2х0,05. Картинки позже.455.thumb.jpg.cac41ff306a17c88aaa579a79d5d769e.jpg

Link to comment
Share on other sites
