3 часа назад, Климентий сказал:

А вообще, как устройства на германии работали в период их эры? Это же Мега нестабильные элементы... Тепловая девиация огромная...

Представляете работало и еще как: в космосе, в авиации, бытовая техника, ни чего не возбуждалось и не перегревалось. Даже в микромодулях стояли транзисторы МГТ. Технически грамотно рассчитанное, и сконструированное изделие будет работать без нареканий.


  • Like (+1) 3
Posted
6 часов назад, Климентий сказал:

А вообще, как устройства на германии работали в период их эры? Это же Мега нестабильные элементы... Тепловая девиация огромная...

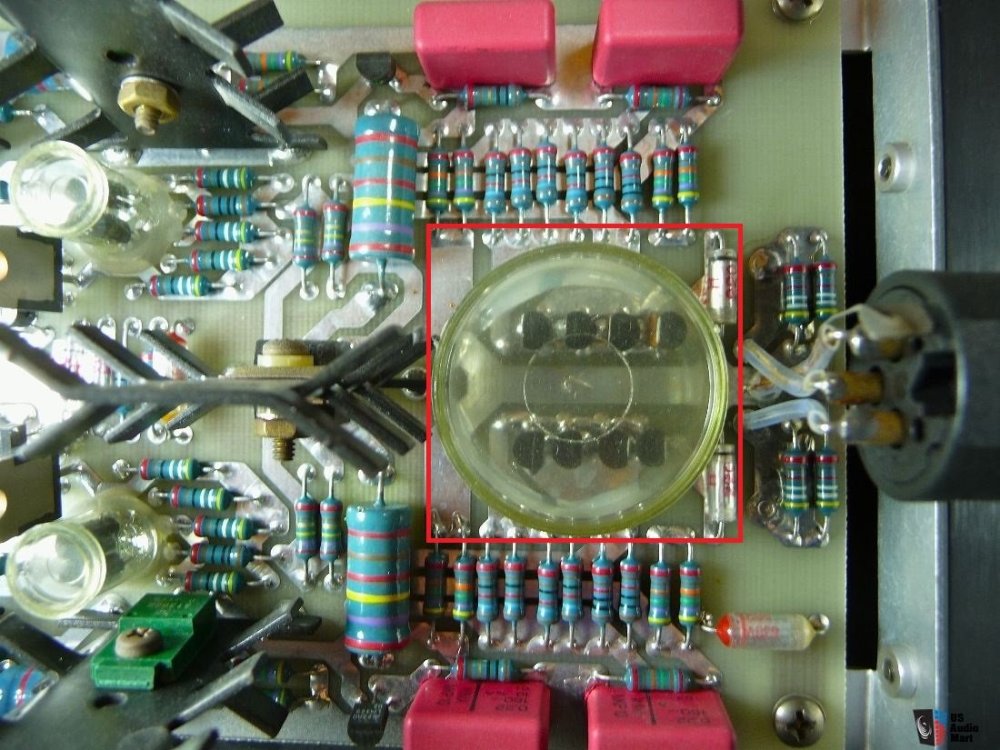

в юности - у меня года 2 работал самодельный  усилитель на германии . Никаких проблем с ним не было - даже выходные транзисторы мало грелись ,  схема была из справочника 60-х годов .  А если Вы применили схему с дифкаскадом на входе - так желательно обеспечить тепловую связь между корпусами транзисторов дифкаскада ( если уж не напрямую , то хотя бы можно вот так сделать ) .

1937862-46d72d6b-audio-research-ph2-fully-balanced-phono-preamp-freshly-serviced-by-arc.jpg

Posted
6 часов назад, Климентий сказал:

А вообще, как устройства на германии работали в период их эры? Это же Мега нестабильные элементы... Тепловая девиация огромная...

В военной связной технике германиевые транзисторы применялись до конца 80-х годов . Вся корабельная внутренняя связь  ( и на подлодках тоже ) - содержала модули с германиевыми транзисторами внутри - микрофонные усилители , дифсистемы , усилители мощности , блоки питания и прочее  . Модули были в металлических корпусах и  сменные - с разъемами . В случае каких либо ЧП - модуль заменялся из ЗИП'а за считанные минуты . Работало десятилетиями . Питалось от 24 вольт .

Posted
2 часа назад, vs music сказал:

в юности - у меня года 2 работал самодельный  усилитель на германии . Никаких проблем с ним не было - даже выходные транзисторы мало грелись ,  схема была из справочника 60-х годов .  А если Вы применили схему с дифкаскадом на входе - так желательно обеспечить тепловую связь между корпусами транзисторов дифкаскада ( если уж не напрямую , то хотя бы можно вот так сделать ) .

1937862-46d72d6b-audio-research-ph2-fully-balanced-phono-preamp-freshly-serviced-by-arc.jpg

А хто что? Эпоксидной смолой транзисторы залиты?

Posted
6 минут назад, Климентий сказал:

А хто что? Эпоксидной смолой транзисторы залиты?

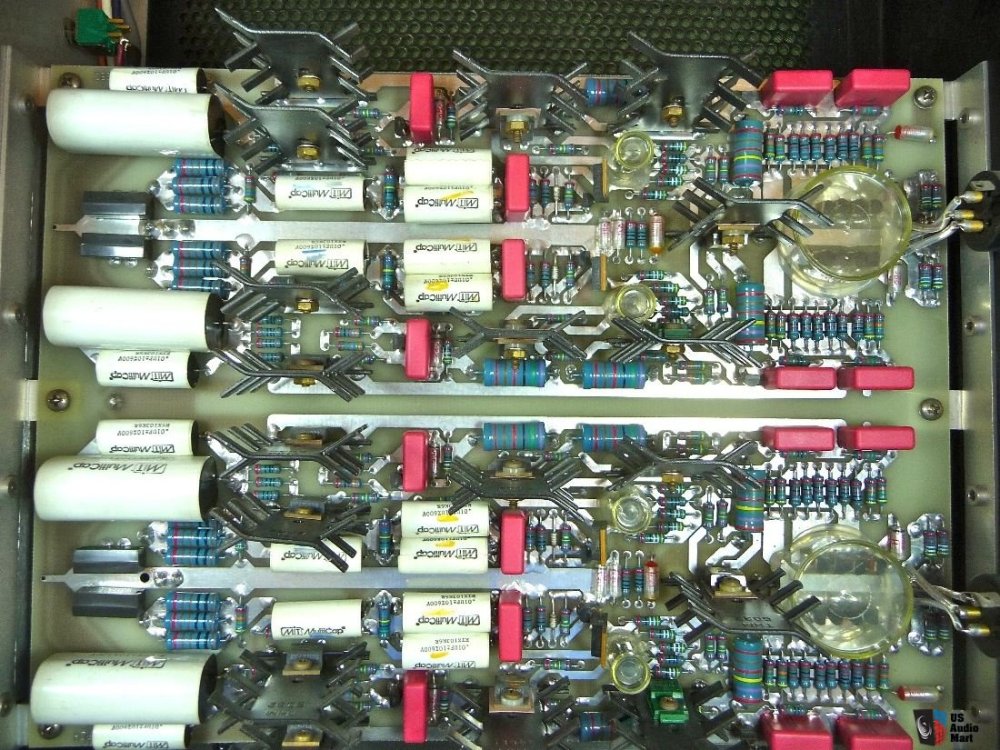

Они накрыты колпачком ( который герметично приклеен к плате ) . Под колпачком - полевики . Это фонокоректор Аудио Ресирч

1937861-a46eb900-audio-research-ph2-fully-balanced-phono-preamp-freshly-serviced-by-arc.jpg

  • Like (+1) 1
Posted

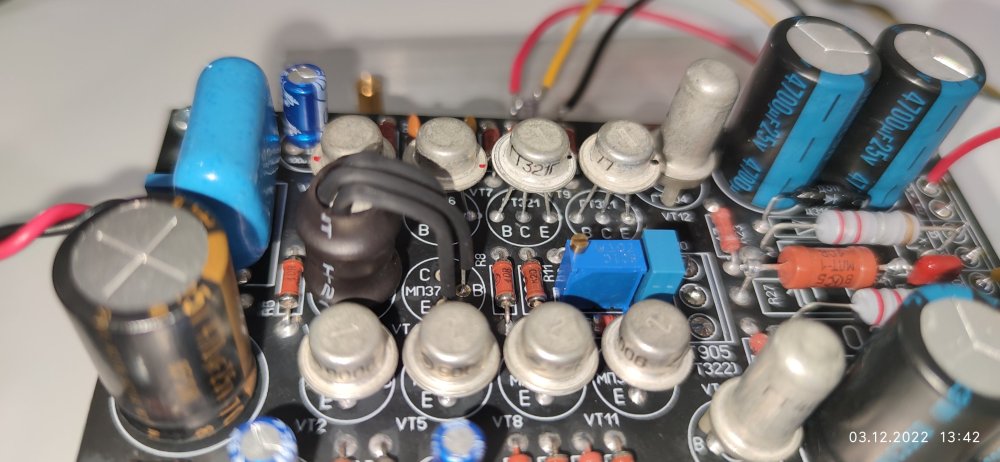

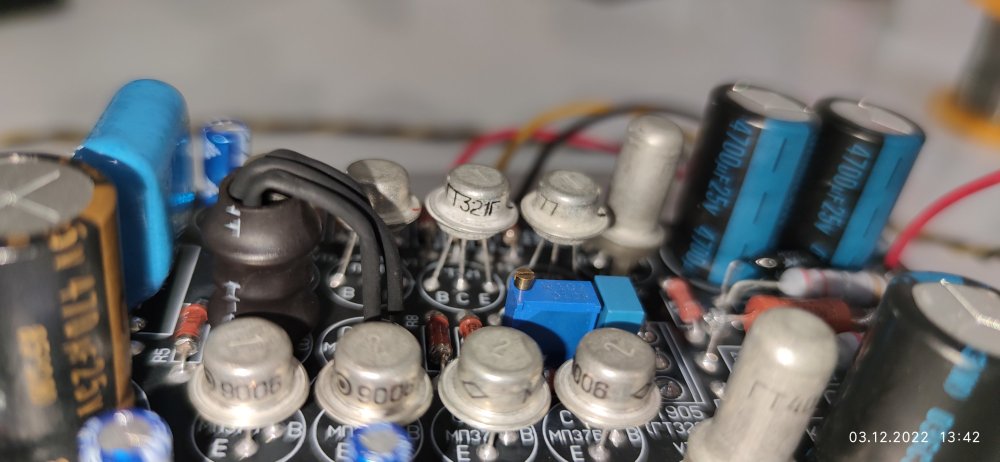

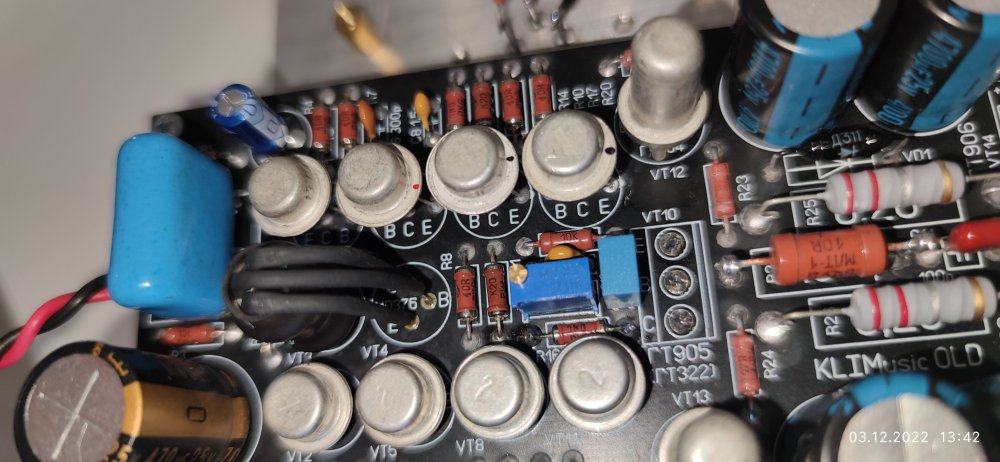

Друзья, после подбора транзисторов в дифкаскаде усилителя на выходе имею 30мВ постоянки. Какой уровень постоянки на выходе усилителя не критичен?

Posted
30 minutes ago, Климентий said:

. Какой уровень постоянки на выходе усилителя не критичен?

 В общем-то любой, (шутка). если типа 8 ом 20 Вт то это будет 0,16 %. Вы думаете динамик с такой точностью отцентрован? Пасс вон постоянку в ГГ подает - искажения, в определенной мере падают.
Короче если не убегает - очень хорошо, если скучно - подстройте, опять же если не дрейфует.

Posted

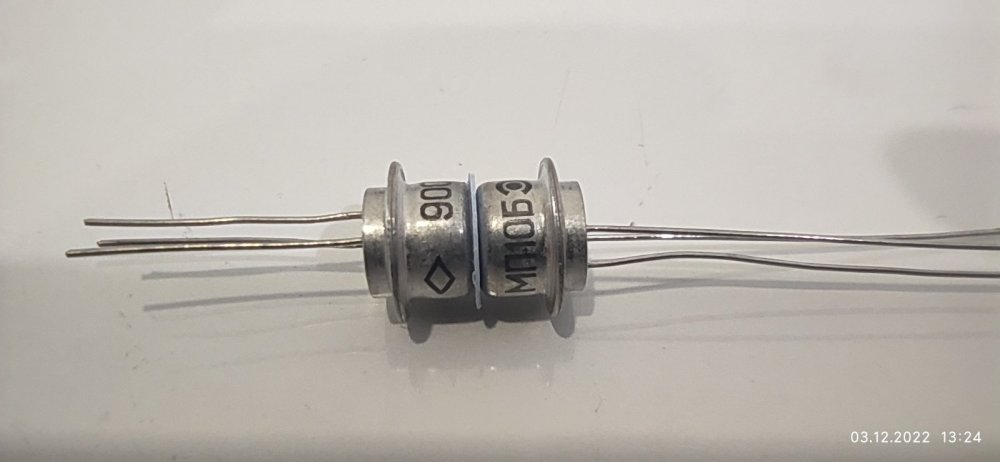

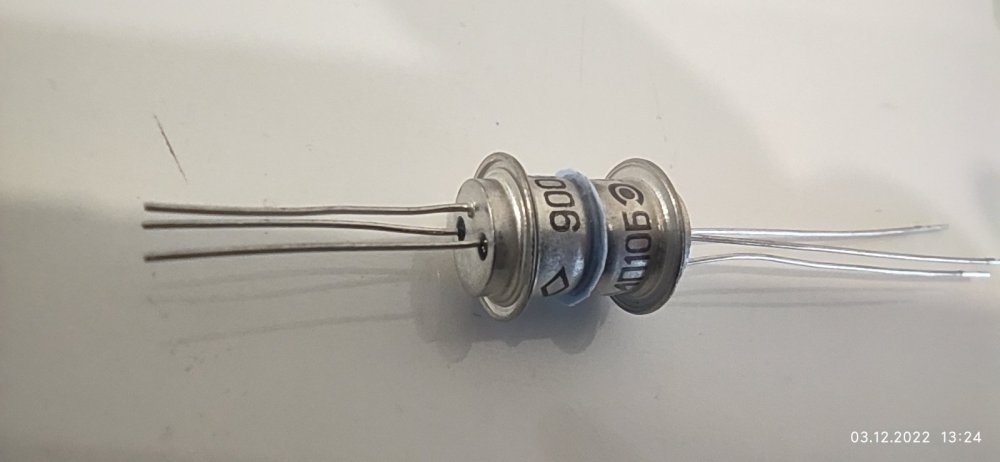

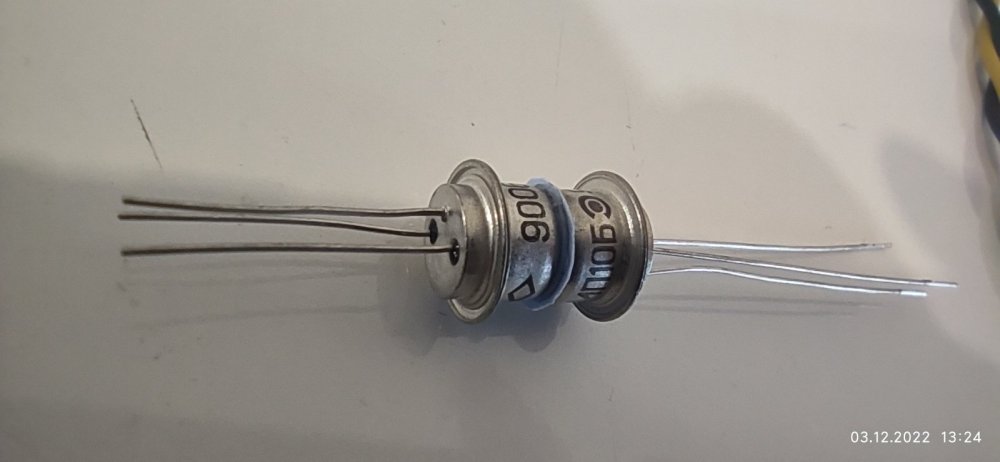

Дрейфа не заметил. Это при том что транзисторы дифкаскада были не соединены корпусами... Стояти отдельно. Хочу склеить их через слюдяную прокладку и одеть сверху термоусадка. Для термостабильности.

Posted
19 часов назад, Климентий сказал:

Друзья, после подбора транзисторов в дифкаскаде усилителя на выходе имею 30мВ постоянки. Какой уровень постоянки на выходе усилителя не критичен?

У некоторых заводских усилков ( на кремнии ) , где не было никаких регуляторов  балансировки на плате - я встречал постоянку на выходе от 5 до 40 мв . Причем в одном канале могло быть 5 мв , а в другом   40 . Не всегда производители заморачивались точной подгонкой .
