Posted

Применительно к НЧ шумовое сопротивление ламп  особого интереса не представляет. На нч шумит "другое и по-другому".

  • Like (+1) 1
Posted

Ну некоторая корреляция между шумовым сопротивлением и остальными (дробовой, фликкер...) шумами на НЧ все-таки имеется; я не поставлю 6Ж5Б, 6Ж45Б с 1500 Ом шумового против 6Ж9П, например. Впрочем, это не измериловка, тут звук/слух больше решают.

  • 4 weeks later...
  • 4 weeks later...
Posted

Простой УНЧ

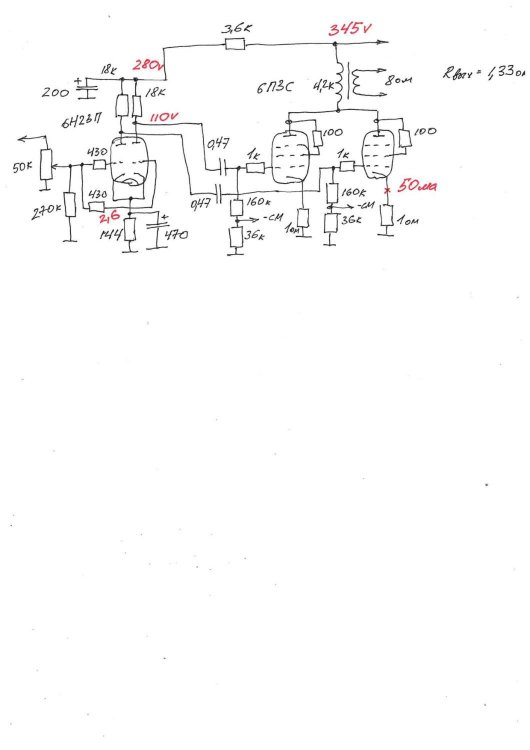

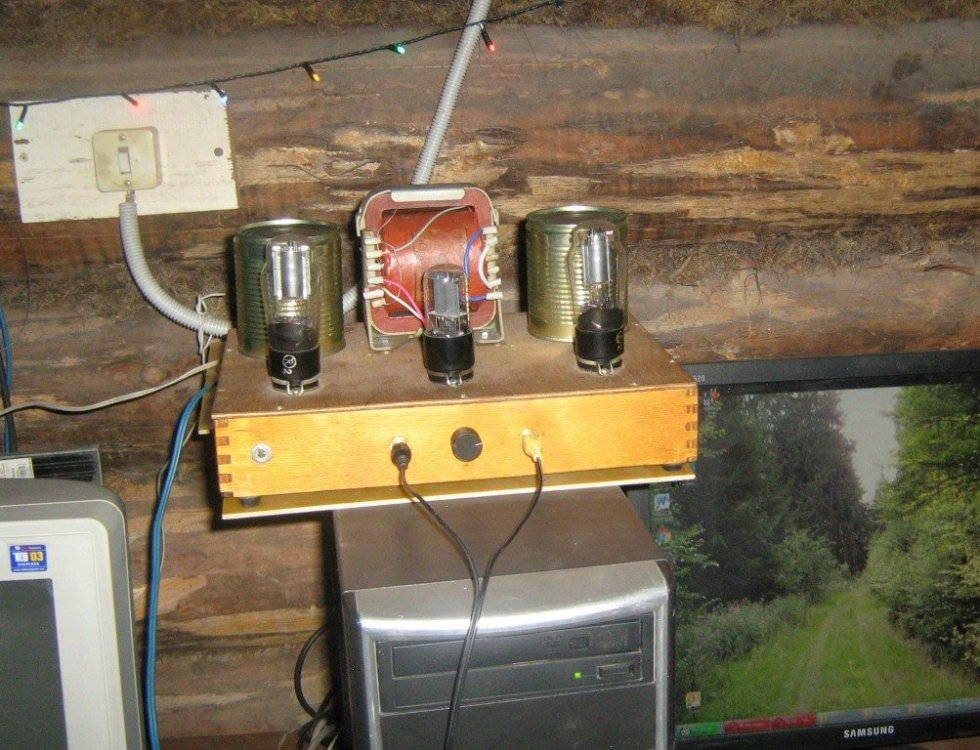

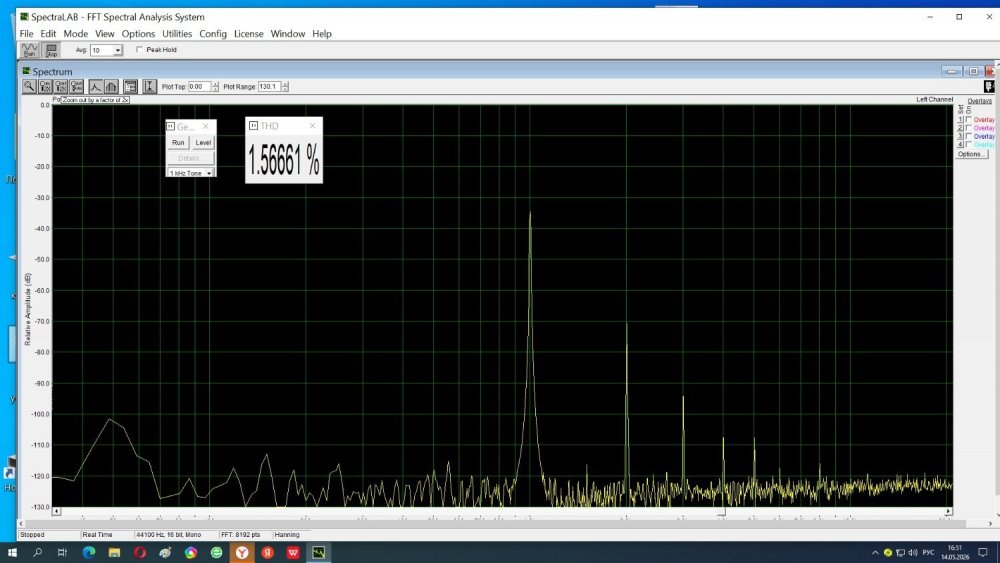

И мои УНЧ-и, раньше стояли к телевизору, вместе с колонками от Романтики на 10гдш-1, они сейчас у компа. Осциллограммы 1000гц, 30гц и 20кгц. Потом стал на 4п1л. А ТВЗ "ЗС" давно уже на 45 триоде, драйвер на 6н7с, и потом Бруски на 6н8с










  • Like (+1) 1
  • 4 weeks later...
  • 3 months later...
Posted

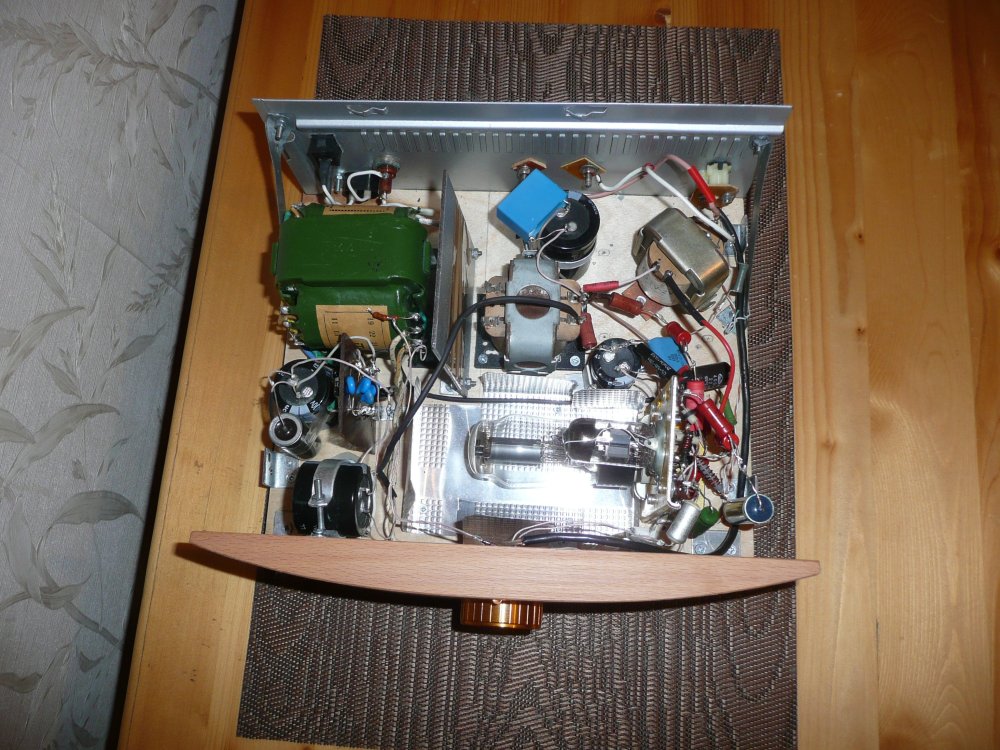

Усилитель для кухни, спальни. Задание такое:

- закрытый корпус, для фоновой музыки достаточно моно, для музыкальности- выход в пентоде, собирать из того, что есть. Анодного конечно лучше 250в, но и при том, что есть, мощности хватает, поет красиво.








  • Like (+1) 2
Posted

Интересно, почему редко применяется автоматическое смещение с подземным источником?  Как плюс исключается Ск. Может есть противопоказания? В этой конструкции не заметил.

Posted
1 час назад, Владимир-П сказал:

почему редко применяется автоматическое смещение с подземным источником?

Если у нас есть отдельный источник напряжения, лучше использовать его для фиксированного смещения.



  • Like (+1) 1
Posted

Извиняюсь, если скажу что-то не то, но... Мне кажется здесь немного попутаны понятия "простая схема" , "лаконичная схема" и "недорисованная схема". Вот тут привели в качестве примера схемы Палыча Пронина(земля ему пухом). Но... может кто-то не знает, но Палыч всегда писал, что опускает нюансы при отрисовке схем. Будет ли у новичка , который поведётся на такую "простоту", такой же результат, как у Палыча, это большой вопрос. И потом... все схемы с непосредственной связью, я бы лично категорически не рекомендовал к повторению начинающими, ибо для тех кто в полной мере не представляет как работает схема, там множество подводных камней, начиная от соблюдения режимов и заканчивая элементарной электробезопасностью. Тоже самое касается применения разного рода автофиксов и фиксированного смещения в усилителях. По моему , такие схемы надо исключить из числа схем в разделе для начинающих. Или к примеру взять какую-нибудь "простую" схемку на всего двух лампочках и горстке деталек, причём выходная лампа  там  какая-нибудь Гу72 или ГМ70... С виду то всё просто. Это может быть рекомендовано как простая схема?  Да и потом,  для многих не секрет, что качество звучания почти любого лампового усилителя всецело зависит от качества выходного трансформатора, а цена и сложность изготовления качественного выходного трансформатора зачастую может превышать сложность всего того, чтоб спаять полтора десятка деталек. Это конечно чисто моё видение вопроса, но считаю, что вот если взять к примеру схему  усилителя на 6Ф3П с автоматическим смещением и с ТВЗ1-9 на выходе, то это будет простая схема. А вот эту схему, я бы простой уже никогда не назвал:

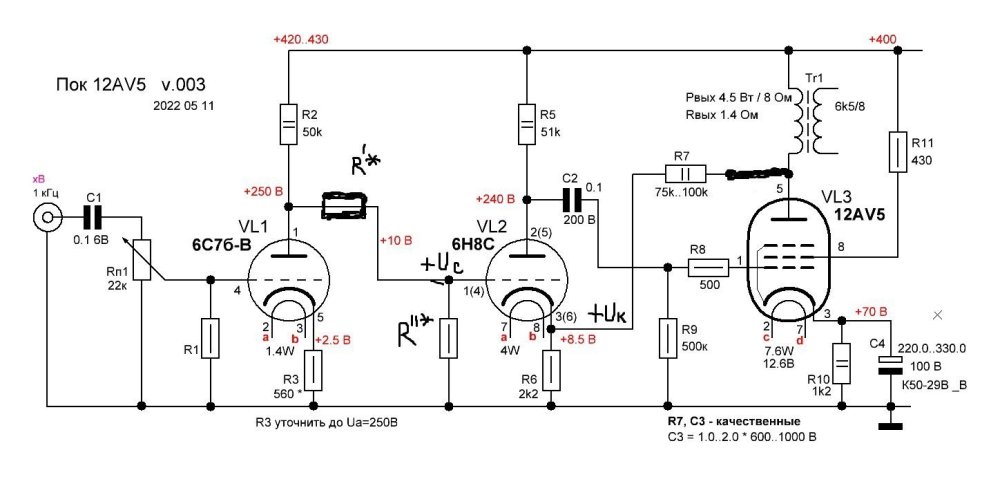

tetr12av5-v003..jpg.174fb9661af5612b29f24a6c142802c2.thumb.jpg.eefaa7461bf1a640ab43fd8ce5ce5ae8.jpg

  • Like (+1) 3
Posted

Осмелюсь вопросить в этой теме, по скольку вопрос касается простого усилителя.....

Однотакт, 6П1П, Uпит.  сетку питать сразу от CLC фильтра? или после RC развязки входной лампы?  наблюдал в старых схемах и та и этак..... Отдельной обмотки нет...... Или запитать через отдельную RC цепь? Какой способ оптимален? Преимущества? Недостатки? Имею информацию что оптимальный режим когда на сетке напряжение менее чем анодное процентов на 10 -15...... Ежели есть у кого информация......

Posted

Да! В задумчивости.... но думаю что понятно что не первую... Ясный-красный попробую все варианты, но понять преимущества и недостатки и добиваться максимальных результатов на одном из вариантов...... хоть кому и возня мышиная.....

Posted

6П1П, включение-тетрод, ток покоя 2й сетки 5-7мА, в динамике возрастает до 40мА и более. Для воспроизведения музыки  питать от источника с малым выходным сопротивлением. Во вложении ВАХ с динамическими характеристиками, красным-ток 2й сетки

При питании через резистор, ограничивающий ток, на больших уровнях сигнала будет уменьшение напряжения на 2й сетке. Получится типа АРУ, ухудшающей динамику выходного сигнала. Так делается в некоторых гитарных усилителях для получения "вкусного звука"


  • Like (+1) 1
