Recommended Posts

Posted

А там при указанных на схеме 47 к (что и является одним из пунктов сомнений) её считай и нет. Так что ещё и углУбить надо...

Posted

Нет! Не молчите! Я и хотел сваять только с параллельной...... Но как говаривал кот Матроскин.... Деньги у нас есть!......

Posted

Насчёт параллельности параллельной ОС тоже есть вопросы, если глянуть внимательно :). Кстати автор пишет, что незначительная парал. ОС позволила применить выходные тр-ры разумной стоимости, т.е.с незначит.секционированием, скорее всего. Интересно, что эта параллельная ОС по плечам крайне несимметрична! Что вызвало вопрос, а не были ли входные пентоды включены скорее по "кводовской" схеме, чем по нарисованной в книжке, видимо, по памяти :).



Posted

Если не заблуждаюсь, 6Ж32П сменила 6Ж8?

С одной параллельной, и уже по потребности..... а вот чтобы трансформатор не сложный.....  заметил с разными трансформаторами пентоды очень разно себя ведут.... при сопоставимых Raa, сечению и количеству витков. Не в смысле звучание, а возбуд, гармоники.... и Цобель не всегда помогает....

Posted

6Ж8  сменила 6Ж7, условно практически то же, но одноцокольное, без сеточного колпачка, а вот 6Ж32П это не продолжение пальчиковое 6Ж8 ? Другая, но призванная сменить металлическую 6Ж8 ?

Posted
3 часа назад, Xрюн222 сказал:

А может тут вообще 6ж4 самое оно? :smile-47:

Может быть, крутизна у неё высокая.  У меня вроде такие были, надо поискать. Ещё 12Ж1Л есть, но тогда анодное снижать придётся.

Posted
14 минут назад, Den101 сказал:

но тогда анодное снижать придётся.

"Не думаю!" (С) 12ж1л - тоже безусловно вариант

Posted

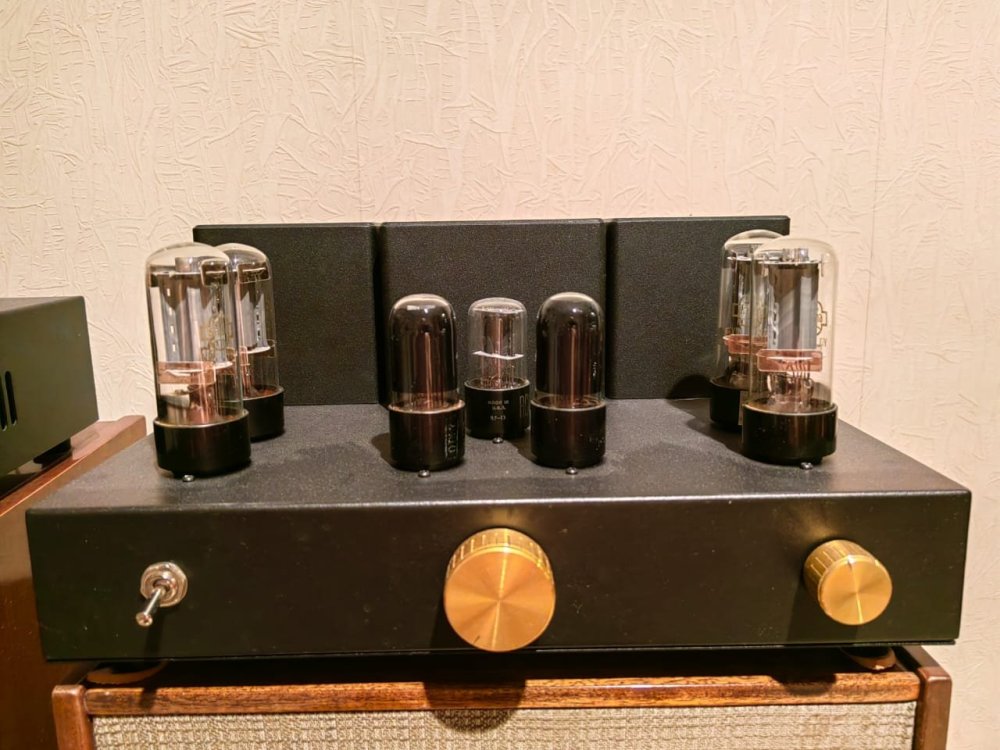

Месяц назад изготовил РР. Изначально планировал ЕL34,  но на момент отладки/запуска поставил 6П3С (спасибо Олегу). Так они там сыграли даже вкуснее. Так и оставил.

Первый каскад 12АН7GT  по половинке на канал. Далее 6П6С с ФИ-трансформатором в аноде. Смещение выходных ламп фикс. Включение триодное. На выходе 8 ватт. IMG-20230306-WA0004.thumb.jpg.8c9559ec6a1ae229ce21a4ad2433f652.jpg

  • Like (+1) 3
Posted

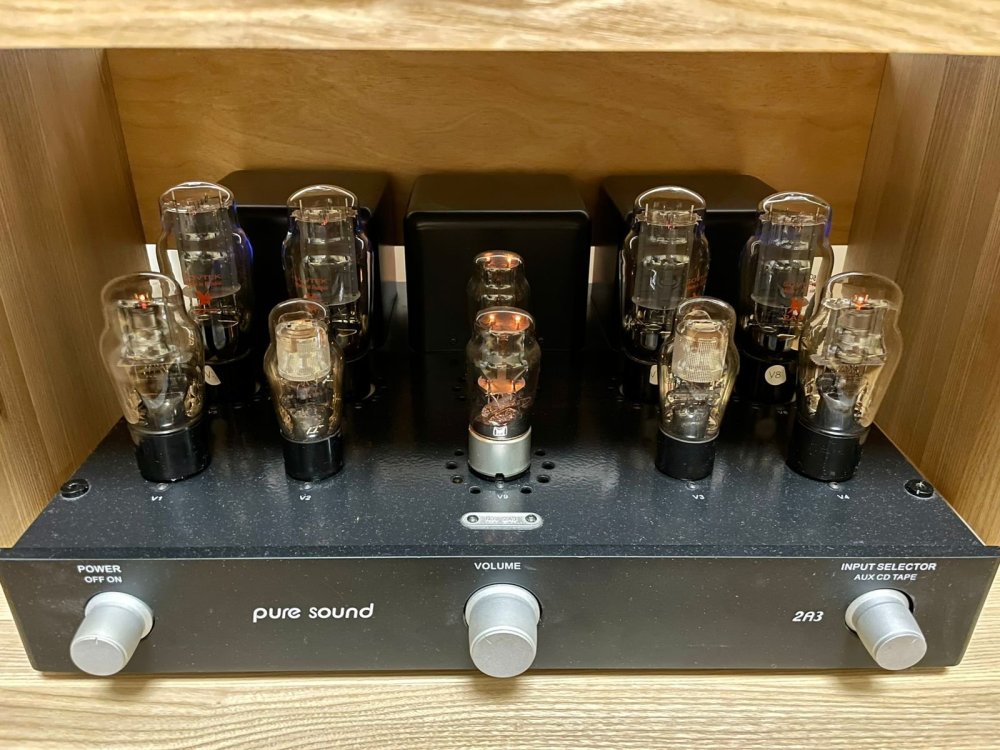

Долго запрягал.... но в действительности 6П3С сыграли оч. достойно! Две недели назад сдал заказной РР на 2А3 с автосмещением (предкаскад практически аналогичен: 6С5G BRIMAR + 6V6G COSSOR с ФИ-трансиком). А в памяти - именно тот, на 6П3С....


  • Like (+1) 6
  • 2 weeks later...
Posted

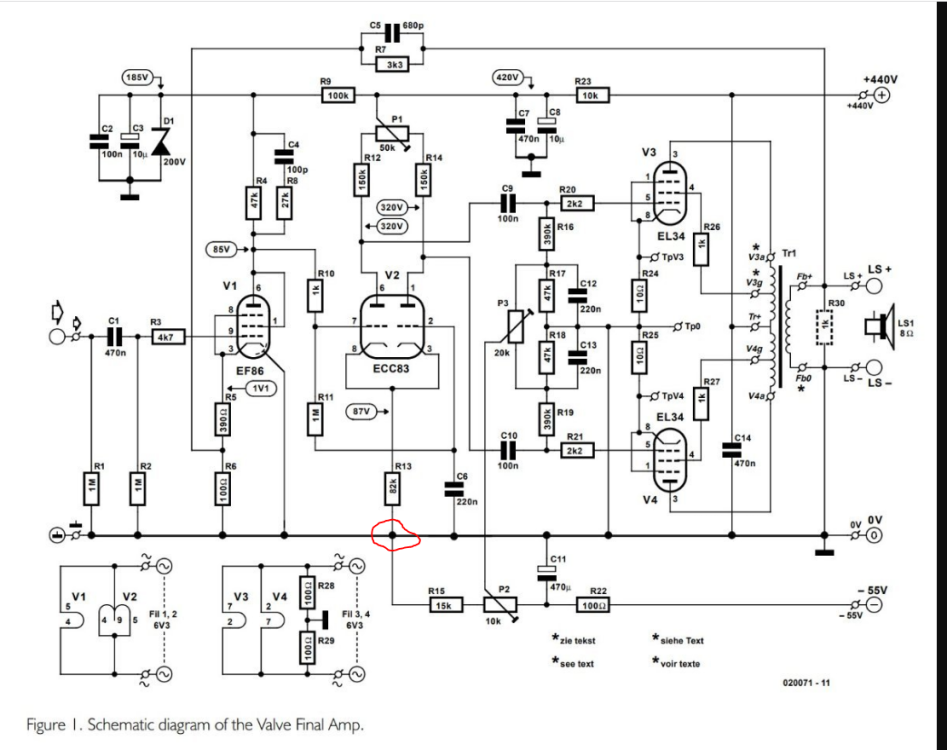

Виктор. Для того, чтобы модернизировать что-либо, сначала нужно определиться с какой целью, т.е. для чего это. Если опыт посторения схем есть, то лучше набросать свою схему под детали , что есть, а если такового опыта нет, то пока проще повторить готовое. На мой неопытный взгляд, сама схема стоящая, но пристуствие в схеме UL и глубокой ОООС, для получения высокой мощности и низкого Rвых, обуславливает выбор ламп предварительного усиления; высокоомные с большим Кус и малым током (всего 0.66мА - 2ой каскад) , так что, если ОООС использовать не планируете, лучше сразу выбрать другую схему, иначе, усиление предварительных каскадов будет избыточным и вообще все , что называется "развалится". UL включение выходных ламп - несколько усложнит изготовление выходных трансформаторов, а сочетание ДИФФИР + PP UL - весьма вероятно, даст на выходе спектр с преобладанием нечетных гармоник и их высоких порядков. Это так, на первый взгляд, тут много более опытных товарищей чем я, но они умные, молчат, т.к. за этим последуют другие вопросы )))))


  • Like (+1) 1
Posted
On 4/3/2022 at 5:45 PM, Valinor said:

Залежалась у меня парочка выходных монстров

Торы не наедятся? Без серво, следящего за током?
