Двухтактные усилители на EL34

Valinor

By Valinor
in Valve

 Share

Recommended Posts

Rezvoy Local

Rezvoy

Posted
Posted

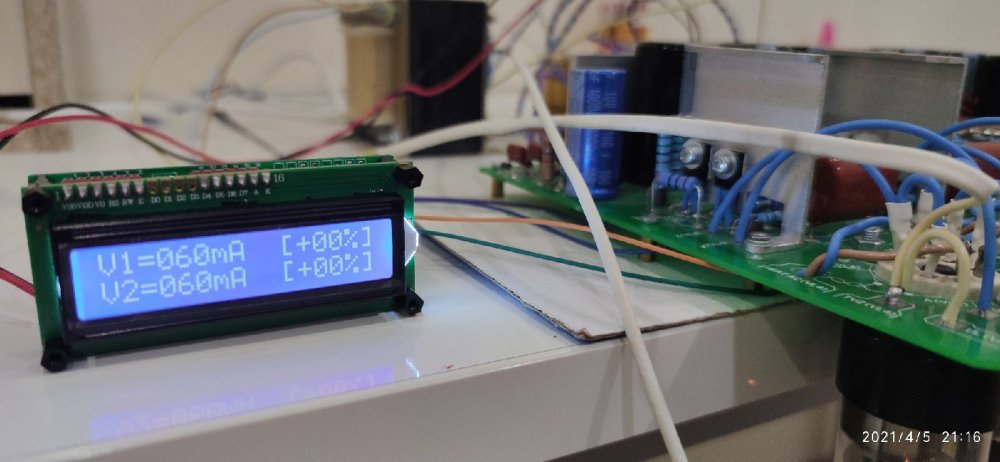

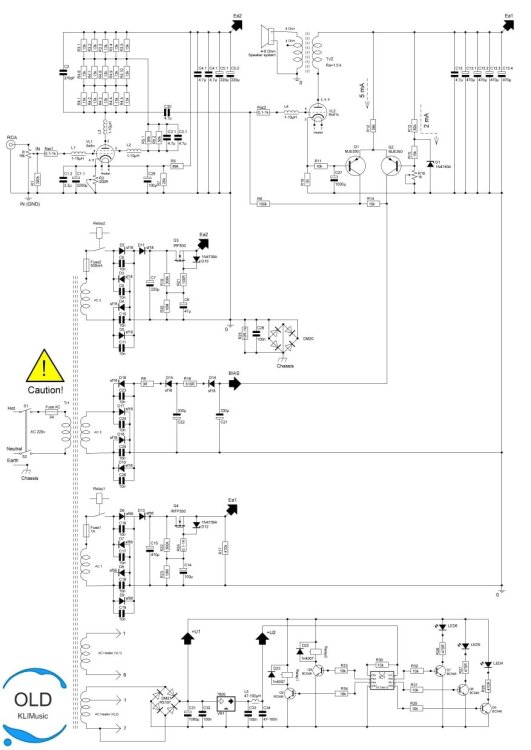

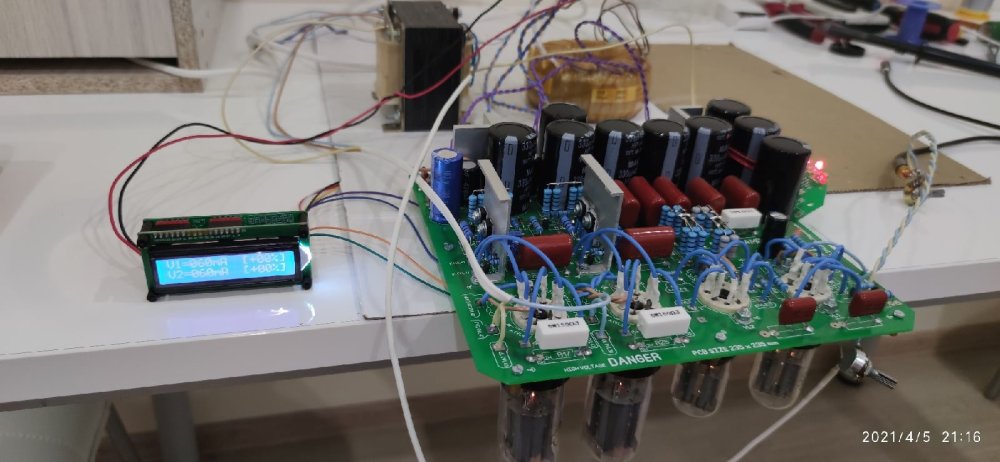

Стабилизатор тока. Лампа дорогая, лучше перебдеть. Работает отлично, без нареканий.

  • Replies 258
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

А ещё лучше - берете схему JLH-1951. Я как раз на ел34 её макетировал.

ВКН
ВКН

Долго запрягал.... но в действительности 6П3С сыграли оч. достойно! Две недели назад сдал заказной РР на 2А3 с автосмещением (предкаскад практически аналогичен: 6С5G BRIMAR + 6V6G COSSOR с ФИ-трансико

Cat777
Cat777

На тему "темы" ветки форума - Acrosound 6-50 с одного немецкого сайта и моя реализация в виде моноблоков (схема почти без изменений, добавлены задержки всякие, софтстарты и пр.):

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted
25 минут назад, Kutun сказал:

Осталось только попробовать отключить питание тублером от rc фильтр драйвера

У Вас дроссели 2х обмоточные, попробуйте соединить не 2-3, а 2-6, соответственно подать на 1, снять с 3.

S.Laptev Mentor

S.Laptev

Posted
Posted
40 минут назад, Kutun сказал:

Прошу помочь

Есть РР тульской конторы арт аудио лаб .

Набор ламп 12АХ7,  6Н6П , 6П3С .

Схема в приложении.

Есть фон 50 и 100 герц , по уровню на rmaa около -70дб, если к акустике ухом ( чуйка акустики в мастерской около 91дб , если память не изменяет )

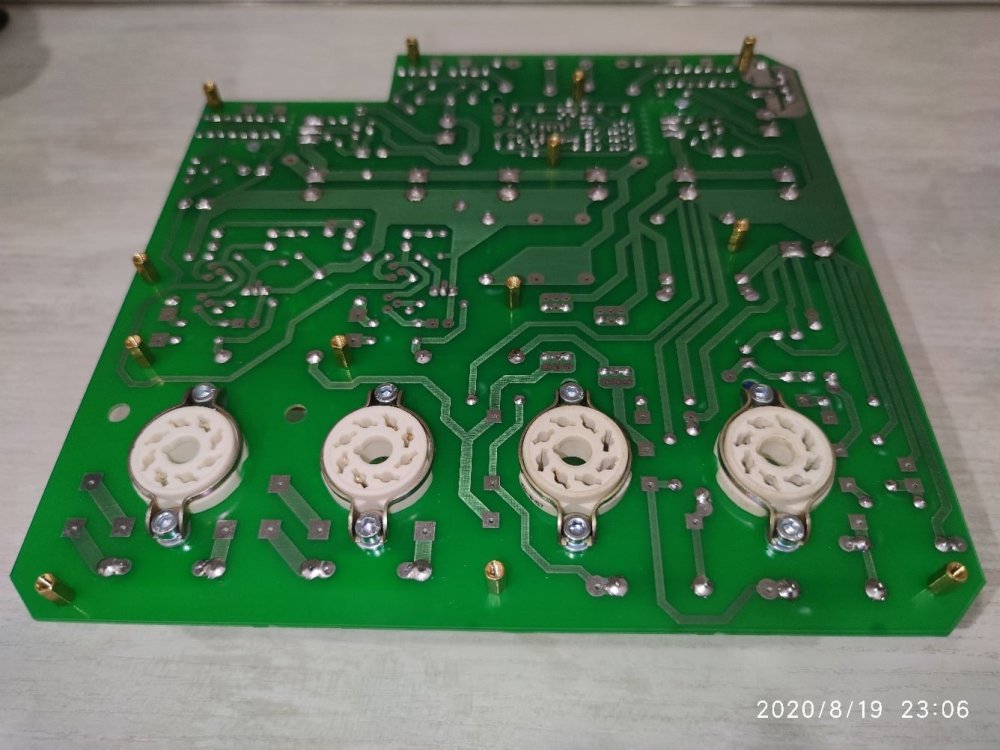

Первое что сделал,  это поднял плату  , тем самым далеко убрал первые лампы от оси тора питания,  реакции 0 , затем заменил 12ах на наши 6н2п и передалал накал им   , сделал рещисторами по 100 ом среднюю точку накала , реакции практически 0 (50 герц упали до -72дб , 100 герц естественно не изменились)

Воткнул тумблер с двумя парами контактов в разрыв накала 6н2п , при отключении  накала , пока катод горячий , уровни фона на тех же уровнях,  ну и постепенно падают до -100дб , по мере остывания катодов .

В rc фильтре  6н2п стояли ёмкости по 10 мкф , хотя по расстоянию отверстий под выводы туда чётко просились 47 мкф как минимум , были под рукой 100 мкф , их и поставил , реакции опять 0

Осталось только попробовать отключить питание тублером от rc фильтр драйвера .

Других идей нет


Контора-то не последняя на просторах страны, к её появлению Сергей Ефимов руку приложил, Светлая память! Грамотными людьми сделано всё.

Зачем что-то переделывать и менять, он же работал нормально, а потом зафонил, обычно начинают с электролитов в БП

U.L.F. Proficient

U.L.F.

Posted
Posted

Никогда не являлся поклонником звучания усилителей АртАудиоЛаб, но доводилось иметь дело с несколькими из них. Могу лишь отметить , что с фоном у всех было всё в порядке(да и откуда ему взяться у вполне оптимально скроеннного двухтактника?). Что до звучания, то на мой вкус лучше всего звучали первоначальные версии , ещё на 6п3с, а вот помнится на 6550 звучание сильно разочаровало. А что до замены ламп, то если потребитель не может это сделать правильно, т.е. аккуратно придерживая плату, на которой стоят лампы предварительного каскада(выходные лампы там на металлических кронштейнах всегда были установлены), то и нечего лезть внутрь, тем более конструкция корпуса закрытая.

Ollleg Veteran

Ollleg

Posted
Posted
1 час назад, Климентий сказал:

https://vk.com/wall533610235_117

https://vk.com/wall533610235_111

https://vk.com/wall533610235_97

https://vk.com/wall533610235_43

https://vk.com/photo533610235_457239292

https://vk.com/wall533610235_5

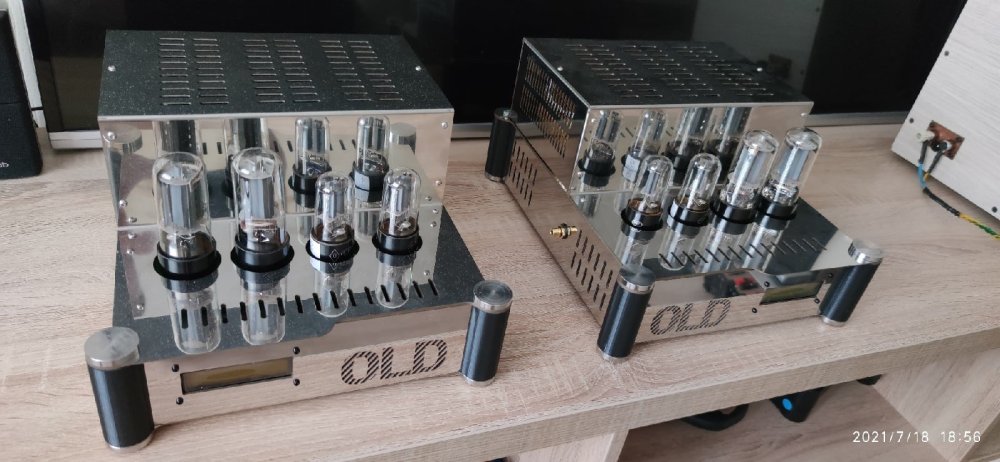

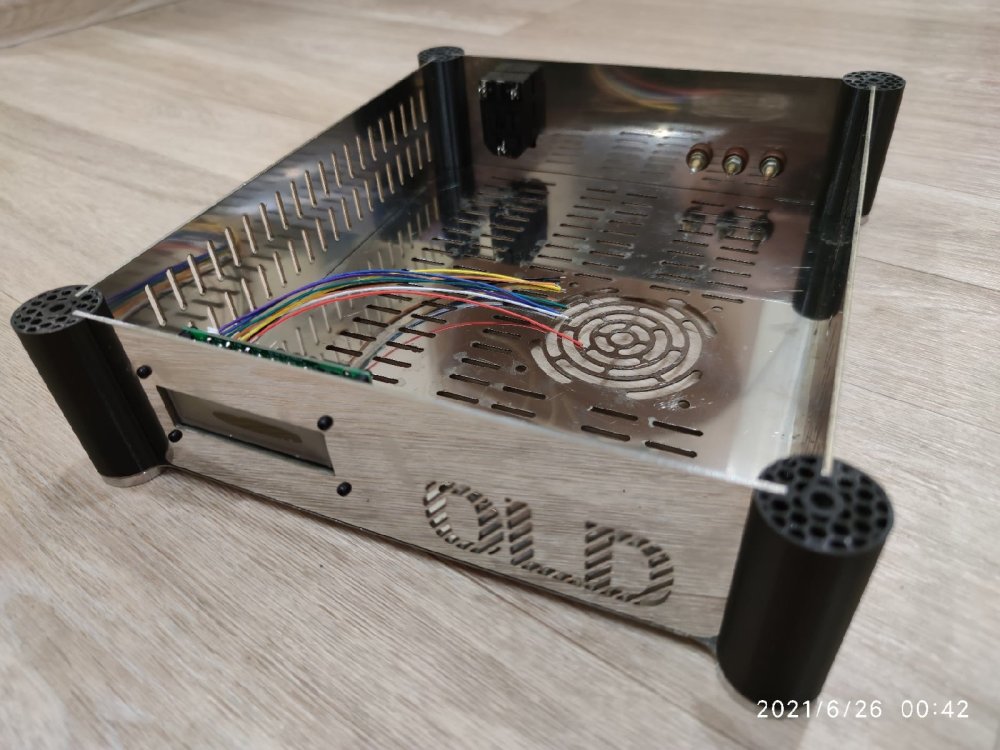

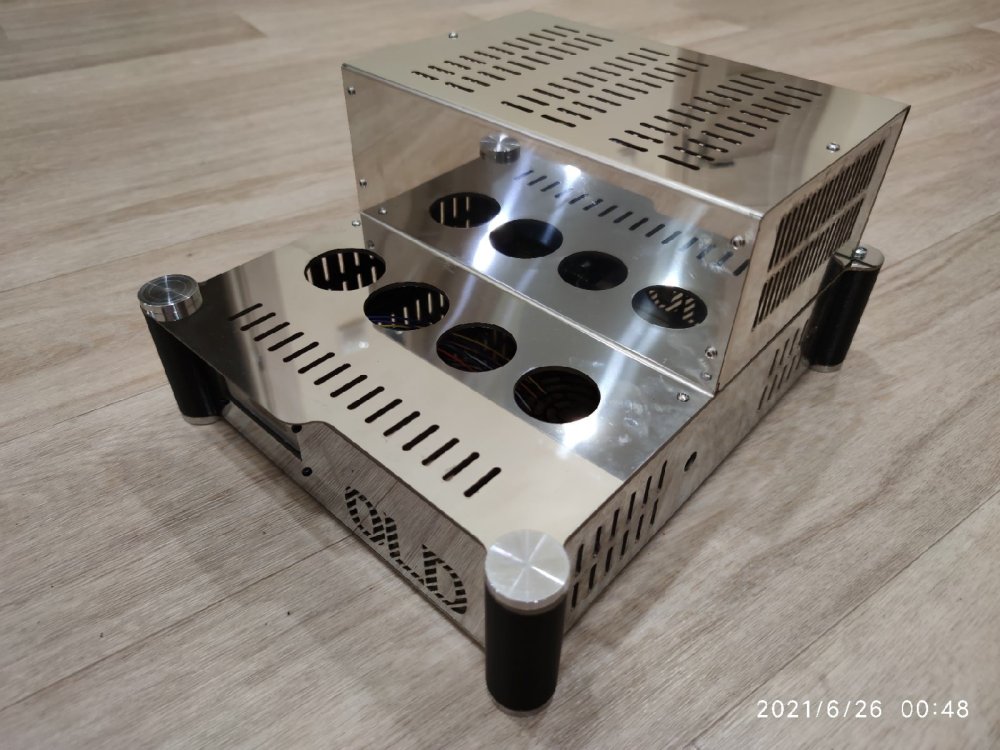

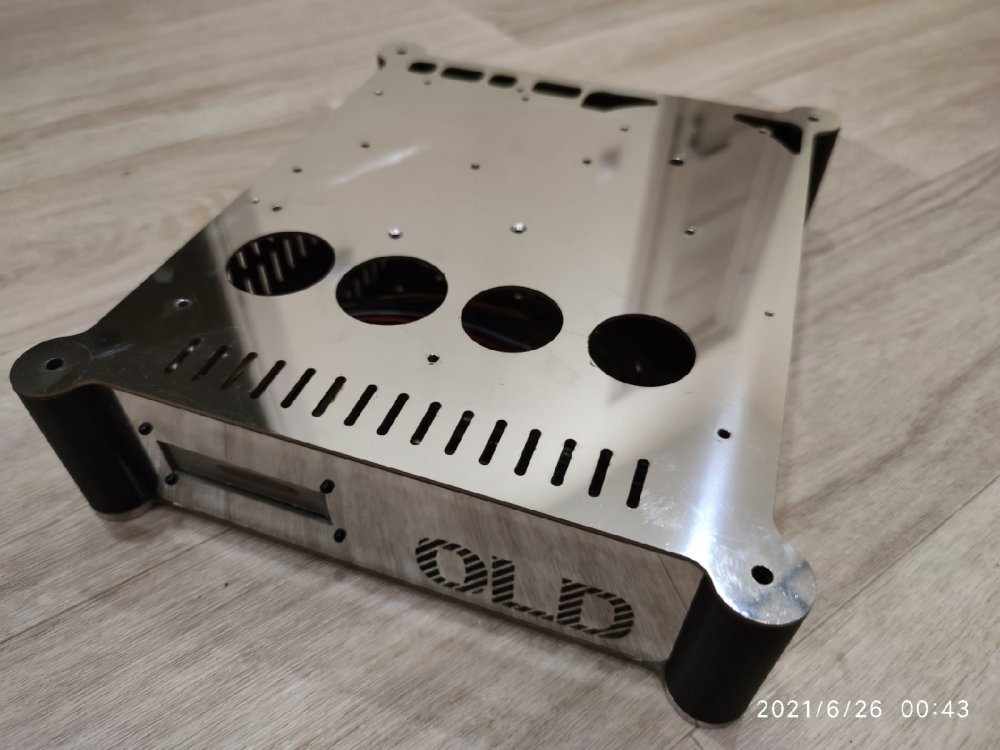

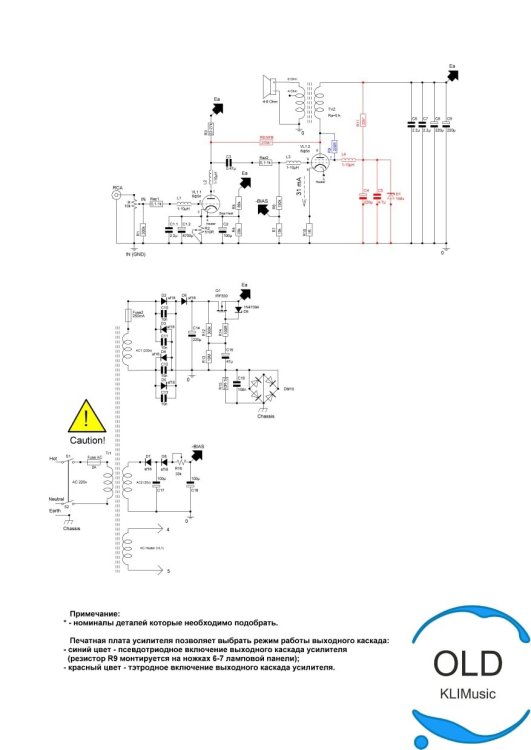

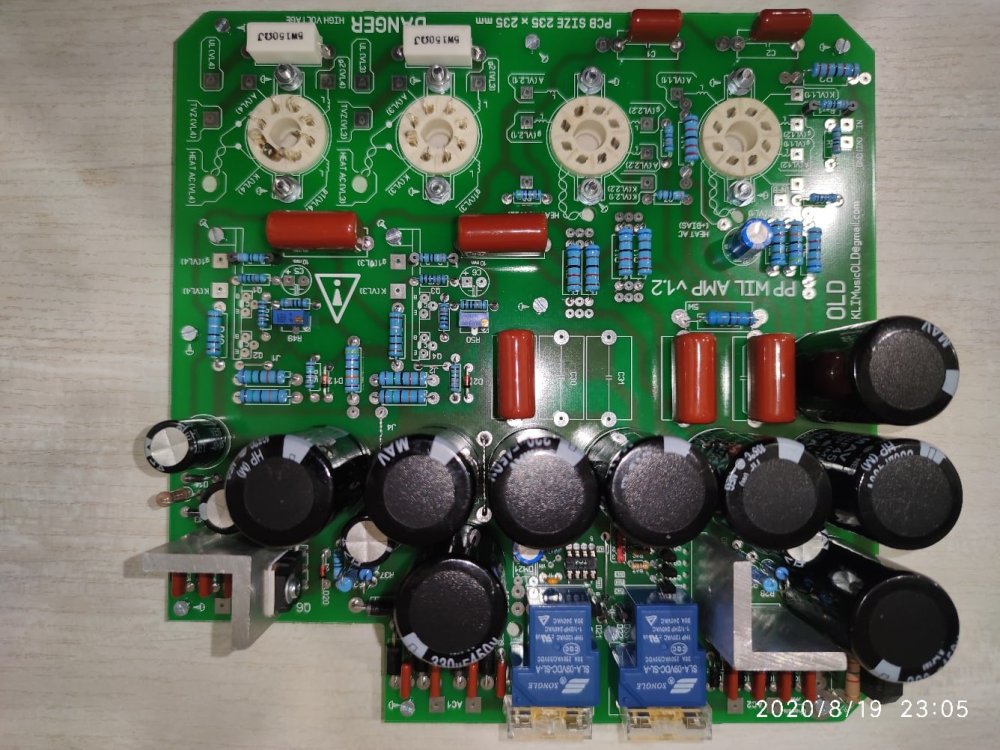

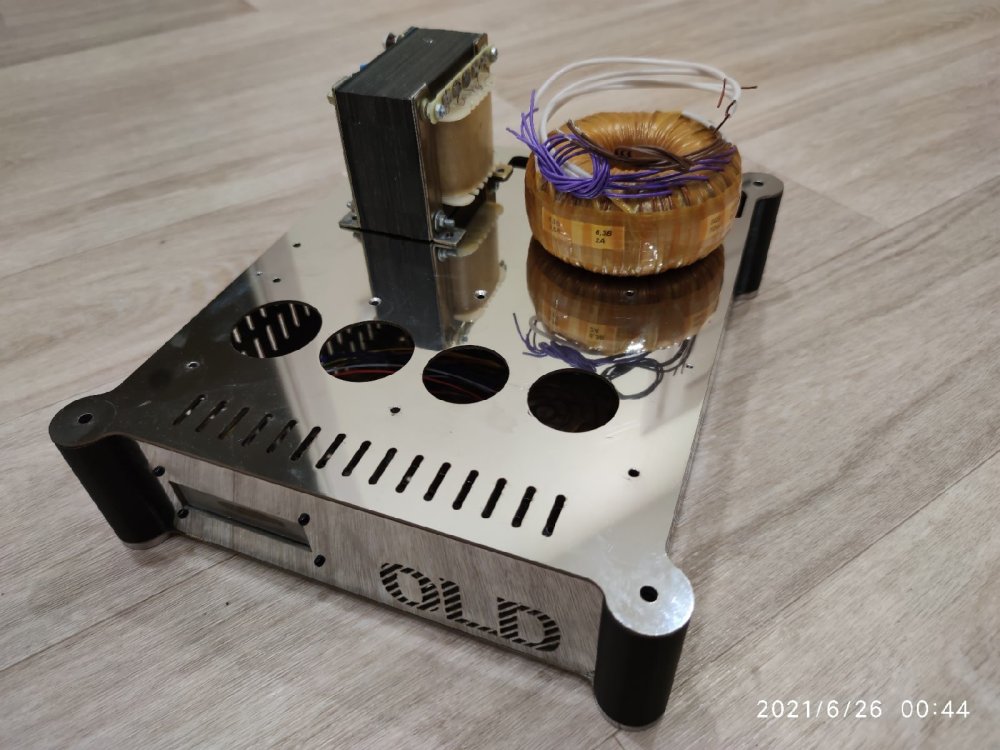

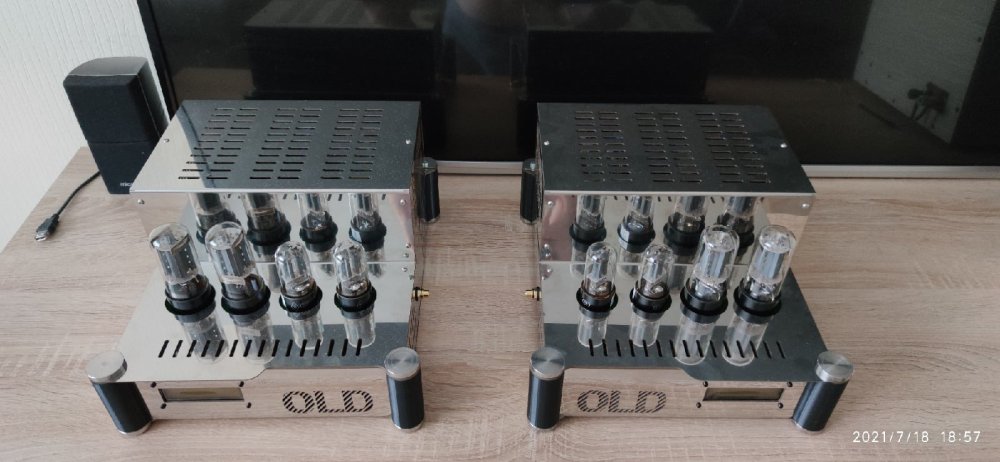

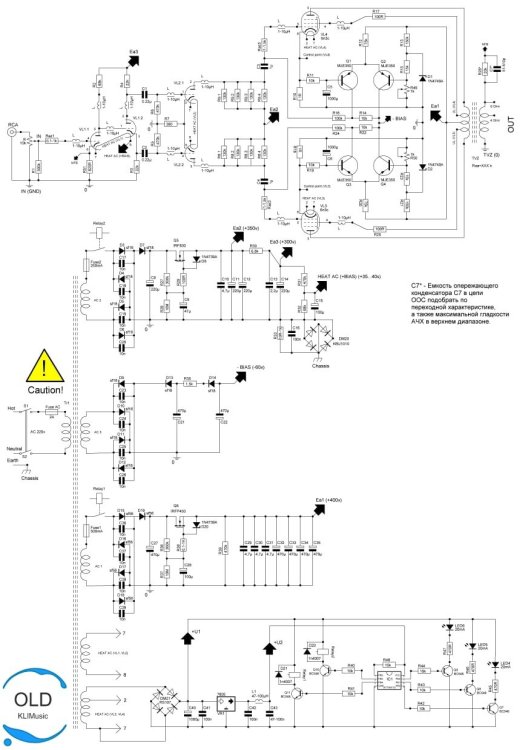

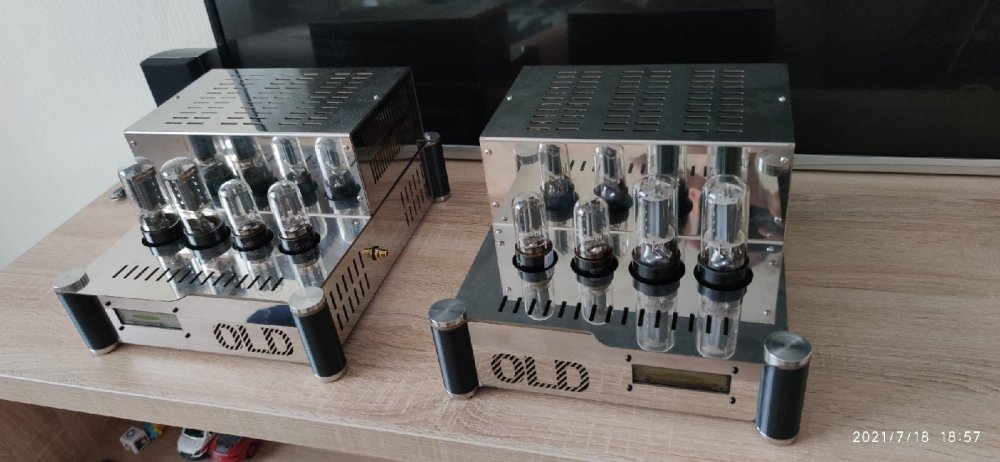

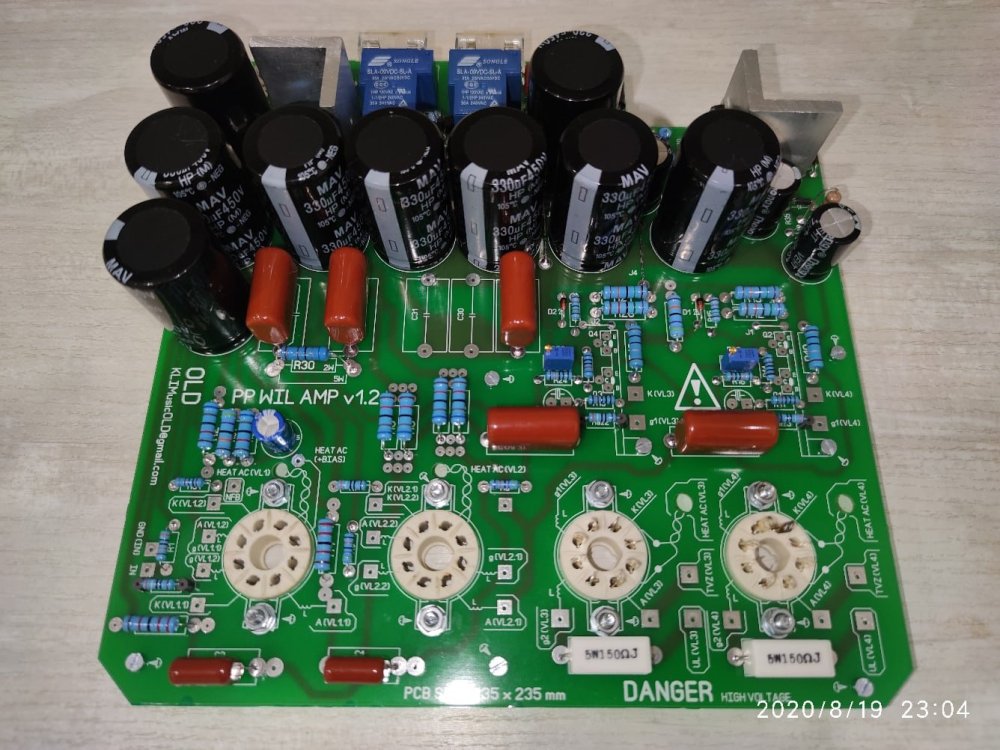

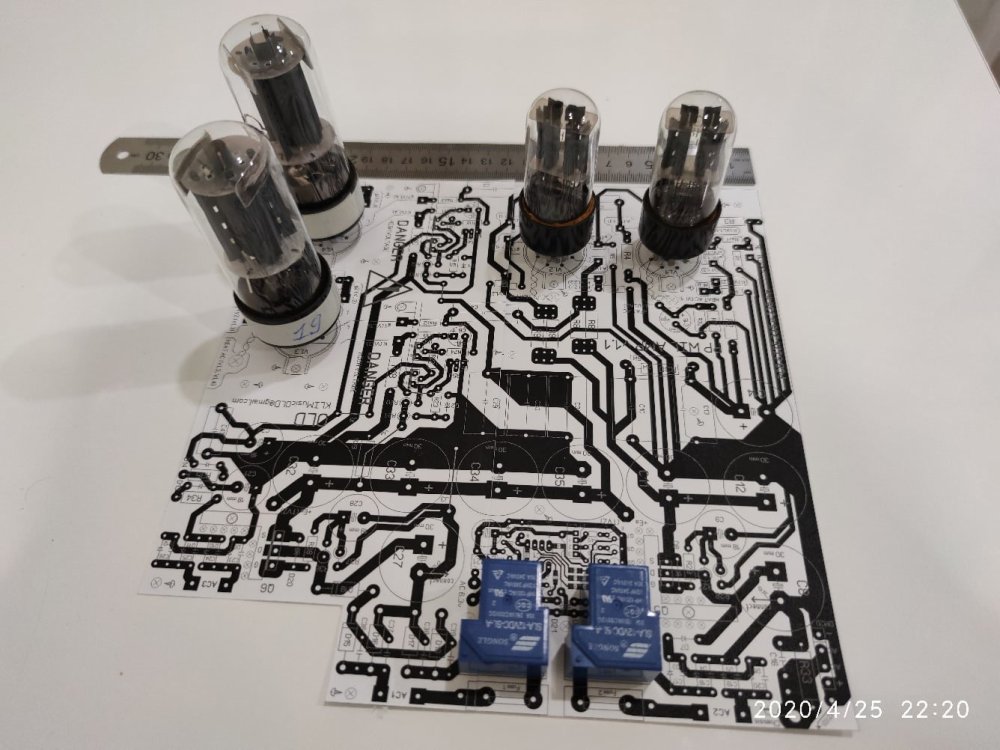

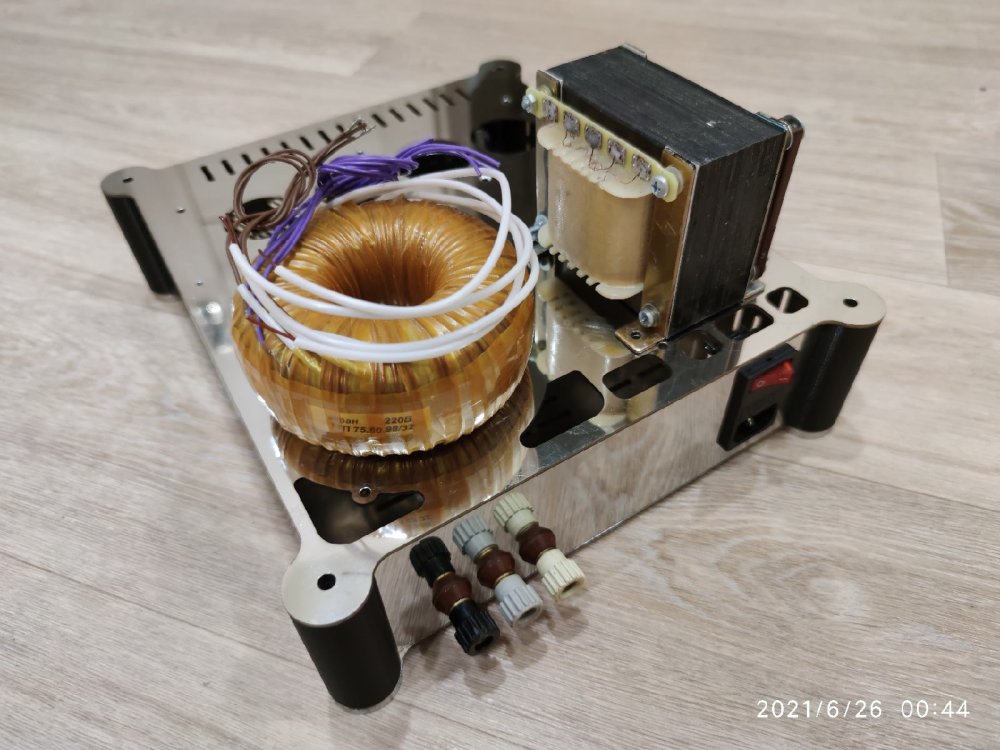

Такой вот двухтактный на 6н8с +6п3с спроектировал и собрал себе. Класс А. Звучит шикарно.

Меня нет ни в каких соц.сетях, а посмотреть тоже хочется.

Климентий, а можно фото прямо здесь, в теме выложить?

Спасибо!

  • Like (+1) 1
Den101 Proficient

Den101

Posted
Posted
12 минут назад, Ollleg сказал:

Меня нет ни в каких соц.сетях, а посмотреть тоже хочется.

Климентий, а можно фото прямо здесь, в теме выложить?

Спасибо!

Так оно без регистрации и смс открывается:smile-50:

Хотя не, всё кроме фоток)

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Олег! У мня 4-е первых открываются, но ограничения по фото.

Последние 2 да, только через регистрацию.

Короче нужно регистрироваться.

Ollleg Veteran

Ollleg

Posted
Posted

Я не понимаю, о чём вообще спор?

Просто попросил запостить фото в теме, если сложно, обойдусь.

Изощраться, что бы что то увидеть в контакте путём разных манипуляций - увольте.



3 минуты назад, Den101 сказал:

Значит, где-то на вашей стороне что-то не так настроено.

Давайте мои настройки трогать не будем, у меня именно так, как мне необходимо и нужно.

Читаем выше.

Den101 Proficient

Den101

Posted
Posted
В 21.06.2022 в 19:00, Xрюн222 сказал:

А ещё лучше - берете схему JLH-1951. Я как раз на ел34 её макетировал.




А вот эту я, пожалуй, попробую. До сих пор ищу вариант для финального проекта на лампах.

Den101 Proficient

Den101

Posted
Posted
4 минуты назад, Ollleg сказал:

Я не понимаю, о чём вообще спор?

Просто попросил запостить фото в теме, если сложно, обойдусь.

Изощраться, что бы что то увидеть в контакте путём разных манипуляций - увольте.



Давайте мои настройки трогать не будем, у меня именно так, как мне необходимо и нужно.

Читаем выше.

Могу конечно и я выложить, но лучше подождать автора.

Xрюн222 Mentor

Xрюн222

Posted
Posted
10 минут назад, Den101 сказал:

А вот эту я, пожалуй, попробую. До сих пор ищу вариант для финального проекта на лампах.

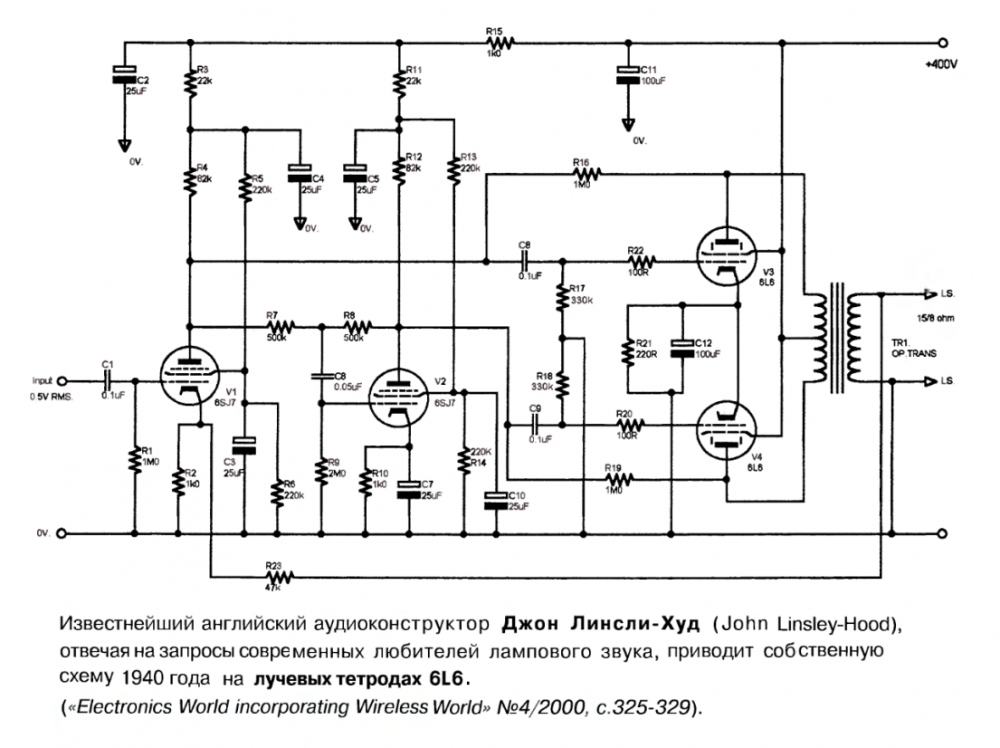

Есть правда подозрение, что дед  чой-то маленько перепутал или не так вспомнил, когда книжку составлял :) , но не буду утверждать на 100%, однако...Может, это я просто какого то очень тонкого нюанса не заметил...Как обычно, главное настроить/успокоить, и,возможно, щастье случится :) ...

KonoV Veteran

KonoV

Posted
Posted
4 часа назад, Xрюн222 сказал:

Есть правда подозрение, что дед  чой-то маленько перепутал или не так вспомнил, когда книжку составлял :) , но не буду утверждать на 100%, однако...Может, это я просто какого то очень тонкого нюанса не заметил...Как обычно, главное настроить/успокоить, и,возможно, щастье случится :) ...

Пробовал, макетировал, и 6Ж7 и 6Ж8 пробовал, может и руки не очень ровные, может и извилины слишком ровные.... очень мучительно выставил режимы, чувствителен к смене ламп,  помучился, и отказался..... для себя не понял чем он хорош чтобы так сложно.... к.м.к. есть схемы проще с похожими параметрами......

А Климентий молодец! ЗдОрово!

Xрюн222 Mentor

Xрюн222

Posted
Posted

Никаких особых сложностей, честно говоря, не обнаружил, процедуры наладки обычные типовые для усилителей с ОС. В моём случае не всегда удобно 4-5 в чувствительность... Макетил на 6п3с/ел34 и 6ж8.

KonoV Veteran

KonoV

Posted
Posted

Не утверждаю что что то плохо, у меня симметрия и форма синуса очень была .... как написать.... не идеальна.... очень....  возможно это очень персонально.... от настроек ОС.... должен заметить что опыт настройки с ОС крайне не значительный....
