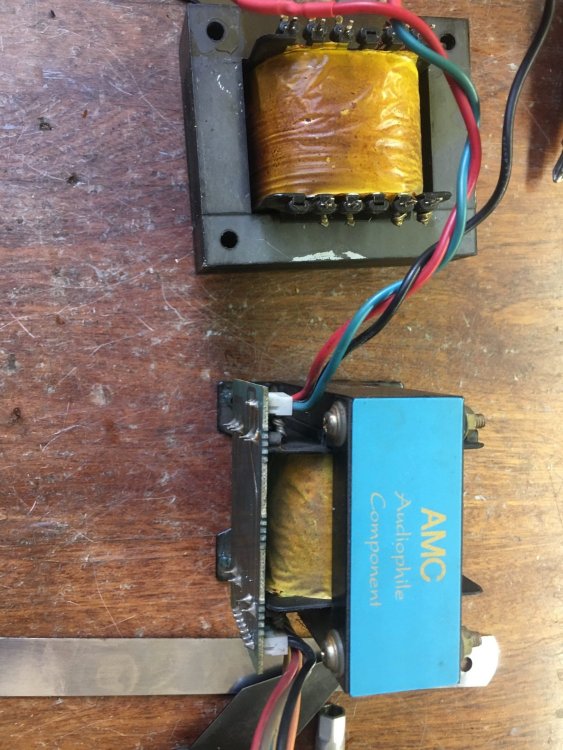

Приветствую всех. Попросили меня перемотать выходник двухтактный под EL34 от усилка AMC cvt 3030a.
Диагноз при поступлении -повалил дымок с него. После замера сопротивления первички( сравнивал с исправным) сопротивление секции первички в три раза меньше чем у исправного. Бум вскрывать!


Posted

 А кто ж его знает!                              Железо EI86 толщина набора 28мм.
И того имеем 7,8см.кв. Намотка без центральной перегородки,на катушке два мм свободного места.

Posted

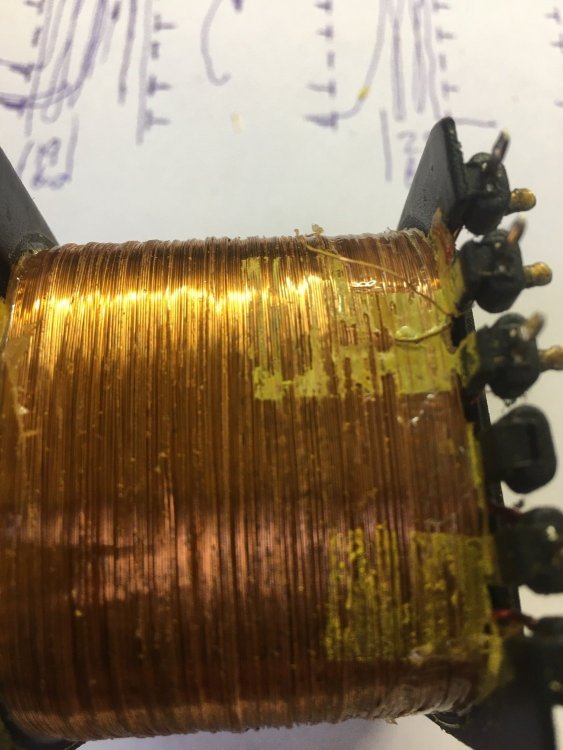

Секция вторички  сверху:считаем витки,сматываем,зарисовываем направление намотки.


Posted

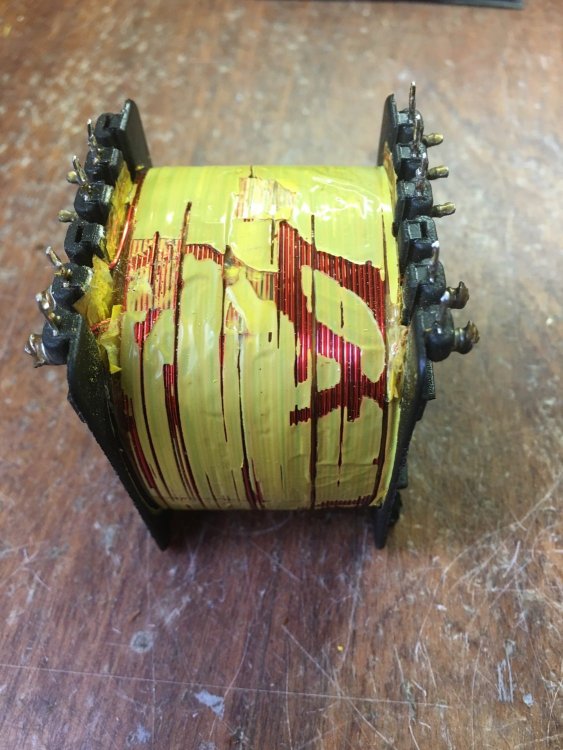

Слои изолированы похожим на скотч.

Эта дрянь намертво прилипла к проводу,пришлось «резать» не дожидаясь перитониту.

Posted
5 часов назад, gu-48 сказал:

Слои изолированы похожим на скотч.

Эта дрянь намертво прилипла к проводу,пришлось «резать» не дожидаясь перитониту.

Весь ужос и прикол в том , что когда горит один выходной трансформатор , мотать придется всё-ровно -два.   Пары не будет ( с несгоревшим) , не единожды народ пытался и каждый раз каналы звучали сильно по разному.  Если удастся , восстановить схему намотки , сердечники одинаковые конечно , и мотать два новых .

А если для себя , выкинуть , имзо, это американское  аудиотворение (трансы ) и подыскать более продвинутые .

  • Like (+1) 1
Posted

Это абсолютно отвратный усилитель. Выкидывать там надо всё, включая корпус. Удивительно, но эта дрянь до сих пор продаётся.

Posted
2 часа назад, Михаил SM сказал:

Весь ужос и прикол в том , что когда горит один выходной трансформатор , мотать придется всё-ровно -два.   Пары не будет ( с несгоревшим) , не единожды народ пытался и каждый раз каналы звучали сильно по разному.  Если удастся , восстановить схему намотки , сердечники одинаковые конечно , и мотать два новых .

А если для себя , выкинуть , имзо, это американское  аудиотворение (трансы ) и подыскать более продвинутые .

Тоже хотел написать, да постеснялся, слишом много меня тут, обязательно надо и второй перемотать, как и динамики, сожгут, оба в перемотку.

Posted
15 часов назад, gu-48 сказал:

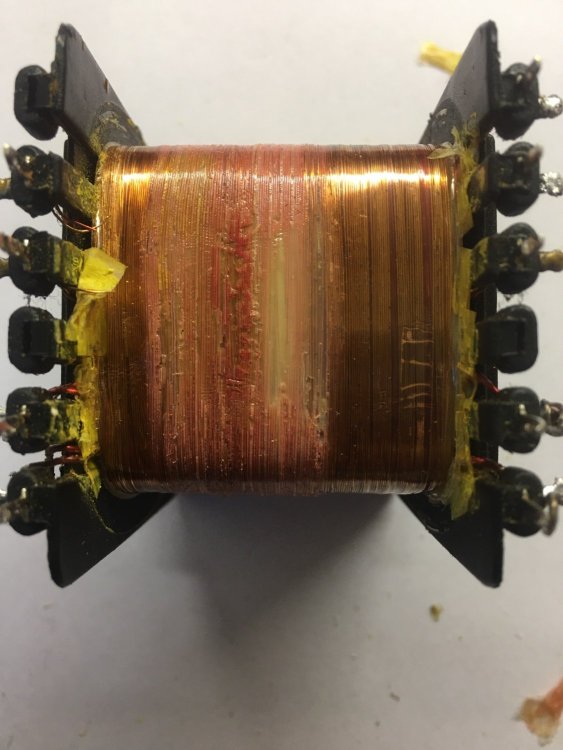

А вот и витковое.


Показательно то, что межвитковое замыкание произошло внутри объёма обмотки. Следовательно, экономия меди привела к перегреву внутренних её слоев. Повод задуматься любителям горячих трансформатором.

  • Thanks (+1) 1
  • Круто (+1) 1
Posted

Намотан он действительно плохо. Если для себя делать - вторичку хотя бы между половинами первички запихнуть (сейчас набегут с криками про разное сопротивление половин, но по моему опыту это меньшее зло). Ещё лучше - на торах. А если не себе - намотал как было и отдал:smile-50:

  • Hmm... (-1) 1
Posted
1 час назад, KAI сказал:

Повод задуматься любителям горячих трансформатором.

А разве кто-то ратовал за горячий ТВЗ? К выходному трансформатору предъявляются несколько другие требования.:smile-11:

Posted

Деградант из кровавых 90-х, американо-наглийская поделка из тайвано-китая, лампы впаяны в плату, обдуваются комп. вентиляторами, с двух ЕЛ34 - 14 ватт, как у Вильямсона... перемотать, опять сгорит, горе мастера там уже много раз побывали, факт.

Posted
17 минут назад, Stan Marsh сказал:

А разве кто-то ратовал за горячий ТВЗ? К выходному трансформатору предъявляются несколько другие требования.:smile-11:

Расчёт плотности тока в проводе везде одинаков.

  • Like (+1) 1
Posted
11 минут назад, S.Laptev сказал:

Деградант из кровавых 90-х

Теперь и с ЦАПом. И всего-то менее чем за 200к₽!

Спойлер




Posted
2 часа назад, Den101 сказал:

Намотан он действительно плохо. Если для себя делать - вторичку хотя бы между половинами первички запихнуть (сейчас набегут с криками про разное сопротивление половин, но по моему опыту это меньшее зло). Ещё лучше - на торах. А если не себе - намотал как было и отдал:smile-50:

Хотя присмотрелся получше - секционирование там таки есть. Уже лучше. Придушить ток ВК видимо придется для долголетия трансформатора.

Posted

Секционирование там есть.Я его весь размотал и витки считал. Намотан он послойно. Схему чуть позже выложу.
Как выше написали:перематывать буду оба. На каркас добавлю перегородку центральную.
Меня смущает:не маловат он (7,8см.кВ.) для пушпула на EL34?

Posted

Маловат, конечно, дрищЪ какой-то, но там и места разбежаться особо нет, компоновкаС :( Может тор или пакет пластин больше? Еще вариант - внешний БП. Прав Станислав - убогое творение :smile-60:Главное, не поленились, написали "Аудиофил компонент" еще, чтобы сомнений не было, нам до такого еще расти и расти  :))))))))


  • Круто (+1) 1
Posted

Может докупить ещё железа EI86 и увеличить набор до 5см?

Для этого места хватит.





Posted
9 минут назад, gu-48 сказал:

Может докупить ещё железа EI86 и увеличить набор до 5см?

Как вариант, годится, но каркасы катушек придётся делать другие, что тоже, время и труд. Проще, наверное, найти готовое впихуемое.

Posted

Диаметр штатной первички 0,18мм по лаку примерно!!

В наличии провод 0,2мм по меди. Мало наверно.
