1 час назад, гаврилов валентин сказал:

Так это что ж получается , у меня в усилителе  выходники  Z565  (Dynaco )  родные 1966 года выпуска самим Хафлером  намотаны ???  )))    У-у-у , я какой  крутой )))))    Про ассоциацию  и её решение  (на слух ) я прочитал (я ,заметь, всё внимательно читаю) .  Но это ОЦЕНКА  качества !!  А уж разработка -строго и исключительно ПО ПРИБОРАМ !!!

Хорошую статью нашел , читаю   https://nasotec.com/m/board.html?code=nasotec003_board1&page=12&type=v&num1=999935&num2=00000&lock=N

Разные были легендарные Динако, изрядно и есть, всякие, с микросхемами даже, а вот на транзисторах из 60-х и не было, шикарный, нестареющий усилитель из обзоров Стереофайла разных лет:

https://www.stereophile.com/content/dynaco-stereo-120-transistor-power-amplifier

У меня всё, доступ закрыт, каждый день по паре сайтов прикрывается.

1 час назад, BAA сказал:

Всем остальным слушателям предлагается что? Сразу выпиливаться? Качество "не мерять"?
Чтоб понять что оперный певец хорошо поет не надо консерваторий заканчивать.
Тогда узнаешь какие он ошибки сделал во время исполнения и на сколько опоздал.

Ни в коем случае не прекращать, не надо выпиливаться. Продолжать слушать банану раму, пин флойд, Высотского, битласов с энималсами, Круга и Гагариху с Клавой Кокой, кому что нравиться.

Качество не измеряется!

Нет конечно, не надо заканчивать консу, чтобы понять, хорошо или плохо поёт. А вот чтобы понять, какие ошибки сделал и на сколько опоздал надо.

3 часа назад, BAA сказал:

"Mitsubishi Heavy Industries (MHI) 7 февраля 2023 официально объявила о решении полностью закрыть программу разработки регионального реактивного авиалайнера SpaceJet, который прежде был известен как Mitsubishi Regional Jet (MRJ).

Печальный финал амбициозного проекта объясняется несколькими причинами. Во-первых, в MHI говорят, что перестали видеть в SpaceJet экономическую целесообразность. Во-вторых, в концерне понимают, что доведение проекта до серийного производства потребует новых огромных вложений, ресурсов для которых у MHI нет. В-третьих, в холдинге просто не знают, в каком направлении дальше развивать проект.

SpaceJet/MRJ с 2020 года находился в замороженном состоянии — тогда его решили приостановить из-за глобального локдауна в связи с коронавирусом (он серьезно подкосил сферу пассажирских авиаперевозок). Само возобновление проекта потребует больших вложений, поскольку необходима полная ревизия конструкции. Потенциальный объем продаж MRJ в Mitsubishi Heavy Industries называют неясным. Кроме того, японцы отмечают, что проекту требуются меры по снижению вредных выбросов. Также у MHI есть трудности с привлечением к работам европейских и американских поставщиков.

Разработкой авиалайнера занималась входящая в MHI фирма Mitsubishi Aircraft Corporation, она теперь будет расформирована, рассказали в холдинге.

Наработки по SpaceJet/MRJ в будущем могут быть использованы для других перспективных проектов, в том числе для внешних партнеров MHI и для проекта японского военного истребителя FX.

Разработка SpaceJet/MRJ велась с 2007 года, расходы на него составили около 1 трлн иен ($7,5 млрд). Эту сумму спишут в убыток. Предварительные заказы от авиакомпаний на 407 таких самолетов аннулируют."

С этим не сюда, это в ветку Космос на Сундук, порадуете тамошних посетителей, там и наши есть. Пообсуждать, "были ли американцы на луне?"

Объяснять, что тогда, после войны, были совсем другие времена, и наколько для людей была важна музыка, и что трансформаторы были нужны везде, а не только в армии, авиации и на флоте, что историю каждой конторы можно легко отследить не только в вике, что у тех, у которых плохо покупали, история заканчивалась быстро, а их вагон и маленькая тележка, считаю абсолютно бессмысленным!

  • Replies 455
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий
Евлампий

Не, ДимДимыч. За СергеемА правоты признать не могу. Судя по всему, это тролль типа Д'Артаньян: "я-то знаю Это Самое, я - огого, а вы тут еноты"... Хамит, по делу ни слова, причем из ремарок очевидно,

Dolboyacher
Dolboyacher

Я не защитник SE, как раз наоборот, последователь любителей "тянитолкаев", но, Михаил, по мне,  правильно указал, что величина анодной нагрузки драйвера, соответственно и тока, существенно влияет на д

Xрюн222
Xрюн222

Это да, но есть, скажем так, подозрение, что в ламповых усилителях, имеющих выходной трансформатор, дело обстоит иначе. Ну и сами передаточные и т.п. искажения не столь "злостные". Высокотехнологичном

Posted Images

гаврилов валентин Community Regular

гаврилов валентин

Posted
Posted

Ну , у нас на студии лет 15  почти , на контрольные мониторы  транзисторный Dynaco ST-80 stereo  трудится .  Как купили -сразу всё проверил , почистил , сертифицировал ....и в работу .  Удивительно , что все детали с завода , электролиты  - как новые .  Звучит  ...просто чума !!   Я хотел тогда для дома такой купить ....но трансы Z565 ....не мог я не сделать себе амп-конфетку )))))

  • Like (+1) 1
Карабасс Proficient

Карабасс

Posted
  • Author
Posted
7 часов назад, S.Laptev сказал:

Снова и за рыбу деньги, не надоело вам, мне в третий раз писать? Вы не ссылку только читайте, а весь материал, откройте там всё!

 Вы сделали вывод, на чем то основываясь, весь материал говорит об обратном.

И об этом не только я вам указываю.

S.Laptev Newbie

S.Laptev

Posted
Posted
2 часа назад, гаврилов валентин сказал:

Ну , у нас на студии лет 15  почти , на контрольные мониторы  транзисторный Dynaco ST-80 stereo  трудится .  Как купили -сразу всё проверил , почистил , сертифицировал ....и в работу .  Удивительно , что все детали с завода , электролиты  - как новые .  Звучит  ...просто чума !!   Я хотел тогда для дома такой купить ....но трансы Z565 ....не мог я не сделать себе амп-конфетку )))))

Хорошая статья, на корейском языке, старенькая, без ошибок вроде. И ни одного упоминания о злосчастном Вильямсоне! Нет, не держал транзисторных, не довелось, только на лампах, колонки А25 ещё, смешной сидюшник СД1 с лампой в 90-х. Древние трансы серые, выводы тряпичные, не лакоткань даже, сейчас много копий разных, выводы как у китайцев, цветные. Мощные трансы были в кожухе, а не с крышками. У меня в мануале в кожухах нарисованы, а в реале они обычные. Не написал, на каких лампах сделал, чиркни.

1 час назад, Карабасс сказал:

 Вы сделали вывод, на чем то основываясь, весь материал говорит об обратном.

И об этом не только я вам указываю.

Какой я сделал вывод, на чём ещё можно основываться, кроме фактов, а факты упрямая вещь!!! У вас есть хоть один факт, доказывающий вашу правоту? Нет, нет ни одного!

Кто вам указывывает, Василичь? Кто ещё? Укажите, дайте цитату!

Четыре страницы написали, вы вообще читаете ветку, по две минуты на сайте находясь, или нет? Ладно, я неграмотный, книжек Цыкина не читал, не знаю ничего, ничего не сделал в жизни, не авторитет для вас совсем, а мнение ув. Никиты Сергевича для вас тоже плюнуть и растереть?

гаврилов валентин Community Regular

гаврилов валентин

Posted
Posted

to S.Laptev . Да я уже сто раз писал , что выбирал года 2 лампы и остановился на самых честных , самых гармоничных и долговечных - 6п41с . Выбрал из "ведра"  10 пар одинаковых ...и горя не знаю до конца своего бытия ))) У меня полное счастье со звуком )))

  • Like (+1) 1
Карабасс Proficient

Карабасс

Posted
  • Author
Posted
2 часа назад, S.Laptev сказал:

Какой я сделал вывод, на чём ещё можно основываться, кроме фактов, а факты упрямая вещь!!! У вас есть хоть один факт, доказывающий вашу правоту? Нет, нет ни одного!

Это достойный ответ! А где ваши факты об обратном? Колега!, право вы все с ног на голову переврали!

То теперь вы хотите сказать Я вам должен доказывать, что Уильямсон был удачником?

...Это какой то позор!.



  • Hmm... (-1) 1
S.Laptev Newbie

S.Laptev

Posted
Posted
39 минут назад, Карабасс сказал:

Это достойный ответ! А где ваши факты об обратном? Колега!, право вы все с ног на голову переврали!

То теперь вы хотите сказать Я вам должен доказывать, что Уильямсон был удачником?

...Это какой то позор!.

Конечно достойный, у меня материалы, факты, даты, цифры, все доказательства, а вы опять меня оскорбляете, называя вруном!

Четыре страницы об этом пишем, ни один из перечисленных в теме и в статье в википедии и вообще где угодно, схеме Вильямсона этого не соответствует!

Самого усилителя Вильямсона не существует, иначе вы должны показать фотографии! Покажите? Их нет! Есть только схема и самоделки по ней. Коллега с двумя лл пишется.

ВЫ должны доказать обратное! Конечно же! Именно. Иначе как мы вас будем называть? Прибой вы тоже назовёте Вильямсоном?

Покажите всЕ схемы этих усилителей? Они должны соответстовать схеме Вильямсона, в противном случае, это не Вильямсоны, ведь так?

Хоть один назовите! Иначе позор.

НазовЁте? Если не покажите схемы и не назовёте  фирмы, то вам придётся извиниться тут публично!



Карабасс Proficient

Карабасс

Posted
  • Author
Posted
30 минут назад, S.Laptev сказал:

Самого усилителя Вильямсона не существует, ВЫ должны доказать обратное! Конечно же! Именно. Иначе как мы вас будем называть? Прибой вы тоже назовёте Вильямсоном?Покажите всЕ схемы этих усилителей? Они должны соответстовать схеме Вильямсона, в противном случае, это не Вильямсоны, ведь так?  Если не покажите схемы и не назовёте  фирмы, то вам придётся извиниться тут публично!

Право вы наивы и очень много на себя берете!

Напомню вам, что публично вы назвали Уильямсона неудачником! Так что извиняться вам, а не мне.

BAA Master

BAA

Posted
Posted
8 hours ago, S.Laptev said:

Ни в коем случае не прекращать, не надо выпиливаться. Продолжать слушать банану раму, пин флойд, Высотского, битласов с энималсами, Круга и Гагариху с Клавой Кокой, кому что нравиться.

Вы себя услышьте:
слушают не ту  вообще не "музыку", не тем усиленное, не через те колонки, про кдп умолчим.
Не многовато ли от окружающих требуется?

8 hours ago, S.Laptev said:

С этим не сюда, это в ветку Космос на Сундук, порадуете тамошних посетителей, там и наши есть. Пообсуждать, "были ли американцы на луне?"

Это вы к чему? Аргументы кончились? Не пентаметалла ни АудиоНота?


А это к тому,что делали, несмотря на полную коммерческую бессмысленность.
Вот мониторы висят, honeycomb, написано 50 лет разработки. Хорошие. Выпускались года 2 или три,
память - 26 операций в литографии, у Микрона 15 - нет же, новую фабрику заделали - скоро сдохнет,
LCD панели где - в Самсунге, а никак не в Шарпе, ЭЛ панели с острийными катодами...

  • Like (+1) 1
  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

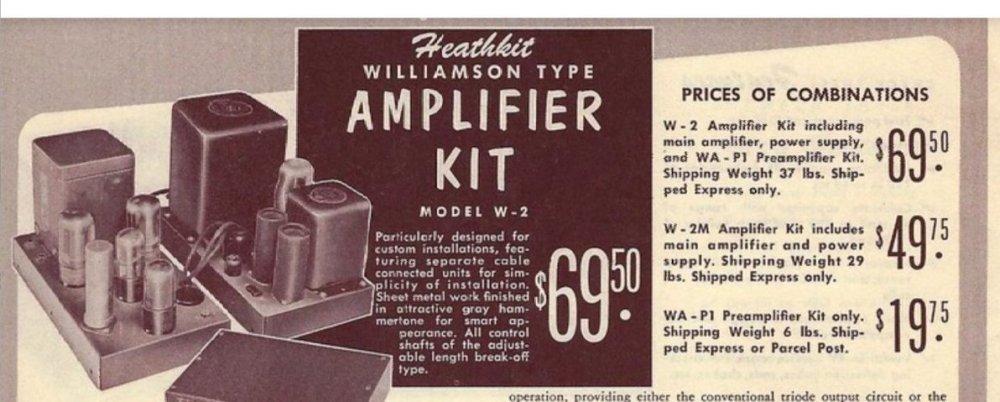

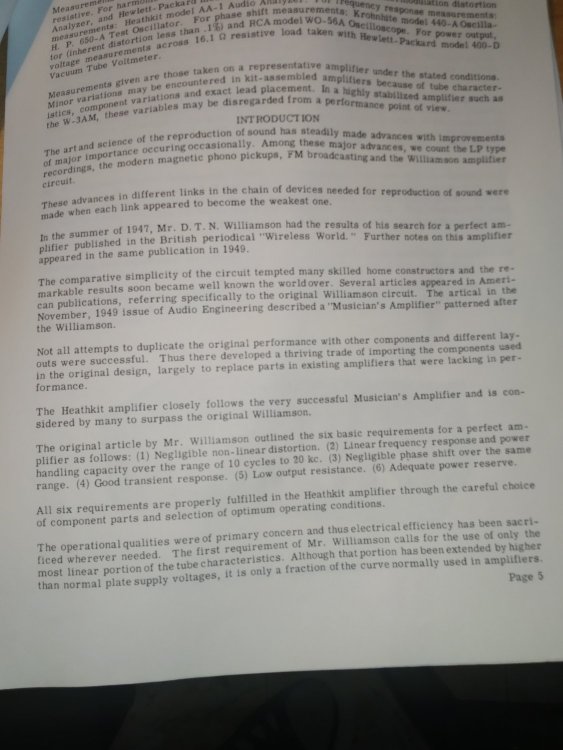

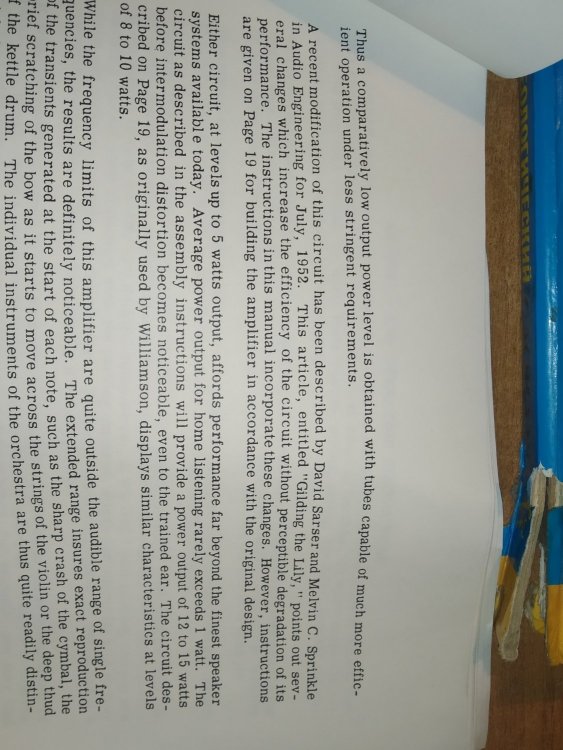

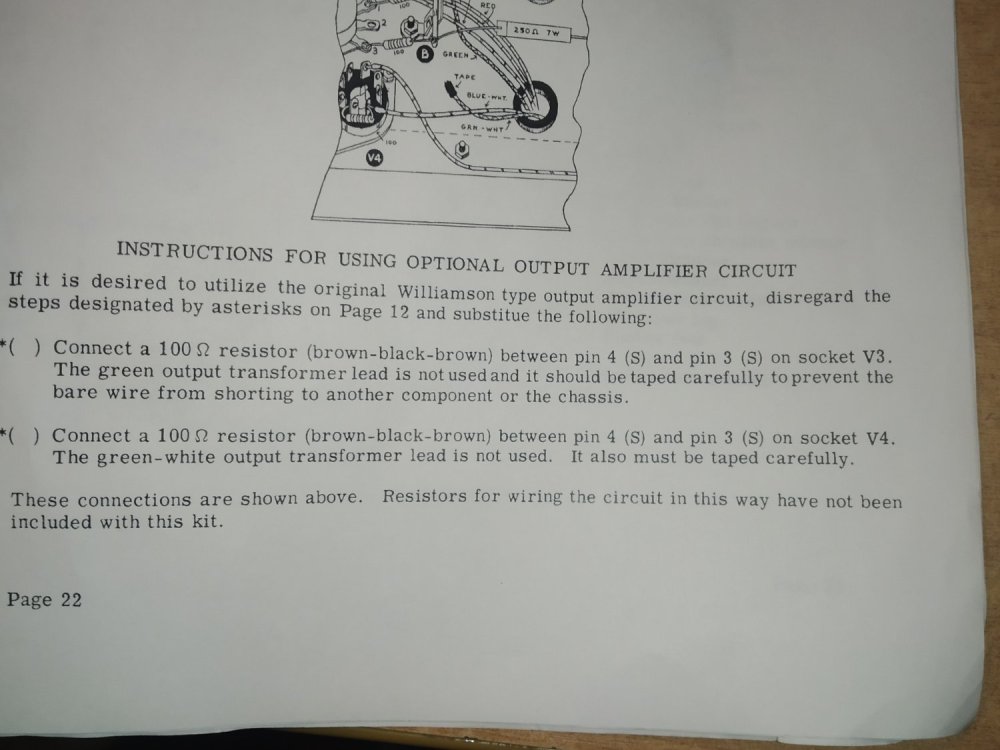

Из буклета. По крайней мере, Вильямсон присутствует в названии, схема соответствует, насколько я помню, точно. Кроме того, что Хафлеровский выходник позволяет работать и в триоде, и в пентоде и в УЛ. По вкусу.
